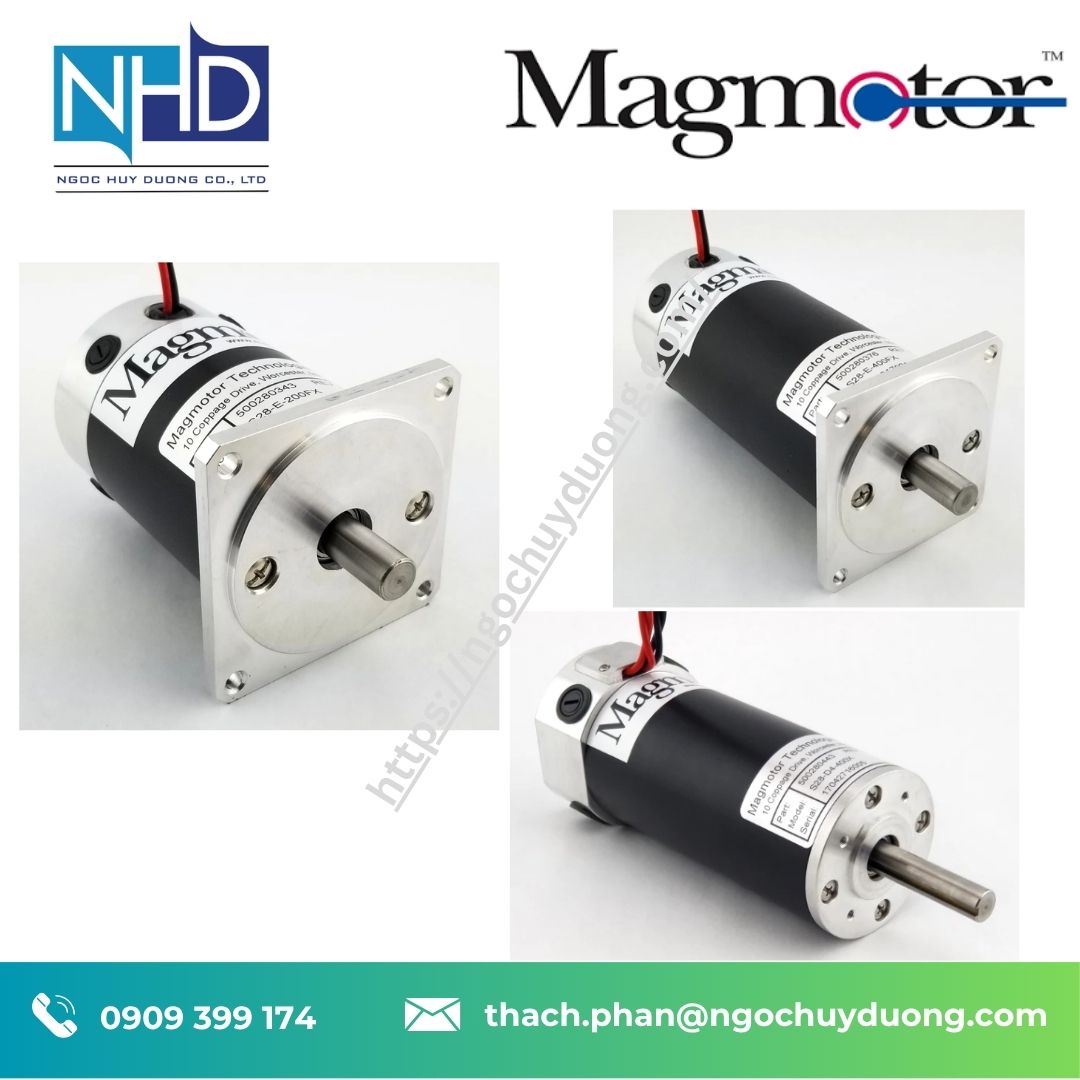

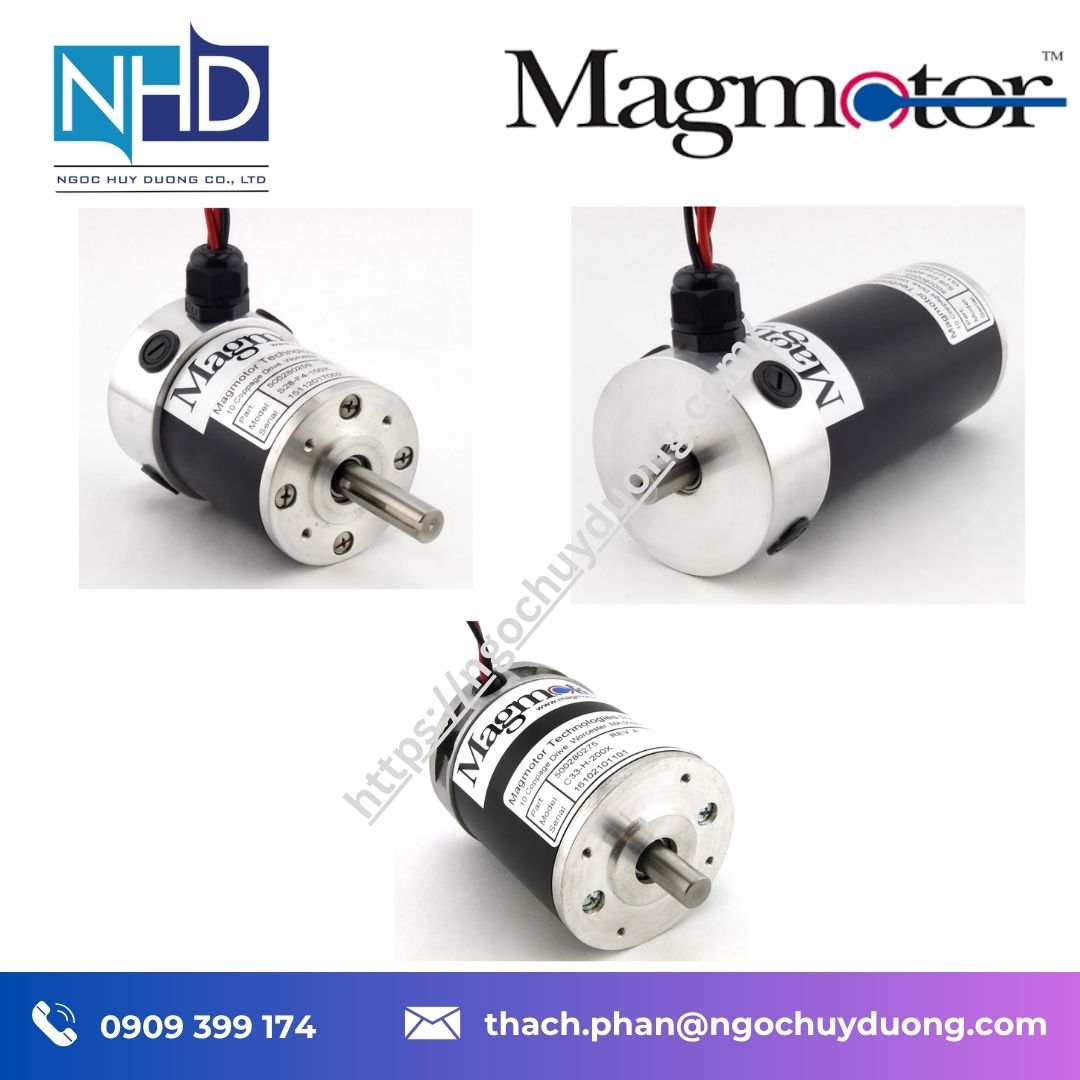

Động cơ DC chổi than Magmotor S28 – Mô-men xoắn cao, 12–72 VDC

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

Động cơ DC chổi than Magmotor S28 là dòng động cơ điện một chiều 4 cực được phát triển cho các hệ thống truyền động yêu cầu mô-men xoắn cao trong kích thước tương đối gọn. Nhóm sản phẩm lần này gồm Magmotor S28-E-400FX mã 500280376, S28-D4-400X mã 500280443 và S28-F4-150X mã 500280444. Ba cấu hình có dải điện áp, kết cấu và đặc tính vận hành khác nhau, đáp ứng nhiều yêu cầu về nguồn cấp và tải cơ khí.

Dòng S28 sử dụng nam châm neodymium năng lượng cao, mặt bích lắp NEMA 34, tỷ lệ mô-men xoắn trên kích thước cao và có khả năng tích hợp bộ mã hóa. Magmotor công bố dòng S28 có thể sử dụng nguồn một chiều điển hình 12–120 VDC, mô-men liên tục khoảng 80–250 oz-in tùy cấu hình, đồng thời có các lựa chọn bộ mã hóa, hộp số, phanh, cuộn dây theo ứng dụng và thiết kế cơ khí tùy chỉnh.

Trong ba mã trên, S28-E-400FX có dải 36–72 VDC và mô-men xoắn liên tục 127–200 oz-in. Hai phiên bản S28-D4-400X và S28-F4-150X thuộc nhóm động cơ Combat, được thiết kế cho các ứng dụng cần bố trí động cơ trong không gian hạn chế.

⚙️ Tính năng kỹ thuật nổi bật

• S28-E-400FX – 500280376: điện áp 36–72 VDC, mô-men xoắn liên tục 127–200 oz-in.
• S28-D4-400X – 500280443: điện áp 12–30 VDC, điện áp danh nghĩa 24 VDC, tốc độ không tải 5.000 vòng/phút tại 24 VDC.
• S28-F4-150X – 500280444: điện áp 12–24 VDC, điện áp danh nghĩa 24 VDC, tốc độ không tải 6.100 vòng/phút tại 24 VDC.
• Kết cấu động cơ DC chổi than 4 cực, sử dụng nam châm neodymium.
• Dòng S28 có khả năng tích hợp bộ mã hóa, hộp số và phanh tùy cấu hình.
• Sản phẩm được công bố đáp ứng REACH, RoHS và CE.

📋 Thông số kỹ thuật tiêu chuẩn

Các giá trị của S28-D4-400X và S28-F4-150X được Magmotor công bố tại điều kiện 24 VDC. Khi giảm điện áp, tốc độ và mô-men giảm theo; khi sử dụng điện áp cao hơn, cần duy trì chu kỳ làm việc ngắn hơn để hạn chế nguy cơ hư hỏng động cơ.

Magmotor S28-D4-400X
Magmotor S28-F4-150X
Magmotor C33-H-200X
Magmotor S28-E-200FX
Magmotor S28-E-400FX
Magmotor S28-D4-400X
Magmotor S28-F4-150X
Magmotor S28-D4-400FX
Magmotor S28-D2-400FX
Magmotor S28-E4-300FX
Magmotor S28-F2-300FX
Magmotor S28-F-300FX
Magmotor S28-D2-200FX
Magmotor S28-H-200FX
Magmotor C33-D-400FX
Magmotor C33-F-400FX
Magmotor C33-I-400FX
Magmotor C33-G-300FX
Magmotor C33-J-300FX
Magmotor C33-L-200FX
Magmotor C40-E-300FX
Magmotor C40-B-300FX
Magmotor C40-A-200FX
Magmotor C40-D-200FX

🧱 Kết cấu & độ bền – Nam châm neodymium, mô-men cao

Một đặc điểm quan trọng của dòng S28 là sử dụng nam châm neodymium năng lượng cao. Cấu trúc này giúp Magmotor đạt tỷ lệ mô-men xoắn trên kích thước cao, phù hợp với những cơ cấu cần lực truyền động lớn nhưng vẫn phải kiểm soát kích thước cụm động cơ. Dòng S28 có mặt bích NEMA 34 và được thiết kế cho các hệ thống truyền động công nghiệp, robot và thiết bị tự động hóa.

S28-E-400FX có khả năng đạt 1.225 vòng/phút tại 36 VDC với mô-men liên tục 200 oz-in; ở 48 VDC đạt khoảng 1.710 vòng/phút với 180 oz-in; tại 60 VDC đạt 2.210 vòng/phút với 155 oz-in và tại 72 VDC đạt 2.700 vòng/phút với 127 oz-in.

Trong khi đó, S28-D4-400X có công suất đỉnh 4,3 HP, mô-men dừng 3.600 oz-in và hiệu suất 85%. S28-F4-150X có công suất đỉnh 3,5 HP, mô-men dừng 2.000 oz-in và hiệu suất 88%.

🔁 Tương thích – Thay thế – Mở rộng

Ba mã có cùng nền tảng S28 4 cực nhưng không nên xem là tương đương trực tiếp. Khi lựa chọn động cơ thay thế cần kiểm tra đồng thời điện áp nguồn, tốc độ, mô-men tải, dòng điện, kích thước cơ khí, đường kính trục, kiểu mặt bích và chu kỳ làm việc.

S28-E-400FX thích hợp với hệ thống sử dụng nguồn 36–72 VDC và yêu cầu mô-men liên tục cao. S28-D4-400X phù hợp với nguồn 12–30 VDC, trong khi S28-F4-150X được thiết kế cho nguồn 12–24 VDC và các vị trí cần kết cấu gọn.

🎯 Ứng dụng thực tế

Magmotor công bố dòng S28 cho các ứng dụng như robot, tự động hóa công nghiệp, thiết bị bán dẫn, thiết bị y tế, máy lắp ráp tự động, thiết bị phòng thí nghiệm, thiết bị dược phẩm và máy định vị X-Y-Z.

Các động cơ trên có thể được xem xét cho:

• Cơ cấu truyền động robot.
• Máy tự động và máy lắp ráp.
• Bàn trượt và cơ cấu định vị.
• Thiết bị cần mô-men xoắn lớn.
• Cơ cấu chấp hành sử dụng nguồn DC.
• Hệ thống cần điều khiển tốc độ.
• Thiết bị có yêu cầu tích hợp bộ mã hóa.
• Máy công nghiệp có không gian lắp đặt hạn chế.

💡 Tại sao nên mua tại Ngọc Huy Dương?

Ngọc Huy Dương cung cấp thiết bị công nghiệp cho nhà máy, đơn vị chế tạo máy, OEM và hệ thống tự động hóa. Với động cơ Magmotor S28, khách hàng có thể cung cấp mã động cơ, điện áp nguồn, tốc độ yêu cầu, mô-men tải và kích thước lắp đặt để được hỗ trợ đối chiếu cấu hình.

Đối với những ứng dụng cần thay thế động cơ hiện hữu, việc xác định đúng mã và đặc tính cuộn dây rất quan trọng để bảo đảm động cơ phù hợp với bộ điều khiển và tải cơ khí.

🧩 Phiên bản & Mã sản phẩm

• Magmotor 500280376 – S28-E-400FX: 36–72 VDC, 127–200 oz-in mô-men liên tục.
• Magmotor 500280443 – S28-D4-400X: 12–30 VDC, phiên bản Combat, động cơ 4 cực.
• Magmotor 500280444 – S28-F4-150X: 12–24 VDC, phiên bản Combat, động cơ 4 cực.

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật

Công ty TNHH Ngọc Huy Dương
🌐 www.ngochuyduong.com
☎️ 0909 399 174
✉️ thach.phan@ngochuyduong.com

Liên hệ để được tư vấn động cơ DC chổi than Magmotor S28, kiểm tra mã sản phẩm và lựa chọn cấu hình phù hợp với hệ thống máy.

🧩 FAQ – Câu hỏi thường gặp

1. Magmotor S28-E-400FX dùng điện áp bao nhiêu?
S28-E-400FX hoạt động trong dải 36–72 VDC và có mô-men xoắn liên tục 127–200 oz-in.

2. S28-D4-400X sử dụng nguồn 24 VDC được không?
Có. Đây là điện áp danh nghĩa của S28-D4-400X; thông số tốc độ không tải được công bố ở mức 5.000 vòng/phút tại 24 VDC.

3. S28-F4-150X có tốc độ bao nhiêu?
Tại 24 VDC, S28-F4-150X có tốc độ không tải khoảng 6.100 vòng/phút theo thông số Magmotor.

4. Các động cơ S28 có thể tích hợp bộ mã hóa không?
Dòng S28 được Magmotor công bố là Encoder Ready, đồng thời có các tùy chọn bộ mã hóa, hộp số và phanh tùy ứng dụng.

5. S28-D4-400X và S28-F4-150X có phải động cơ Combat không?
Có. Hai mã 500280443 và 500280444 được Magmotor liệt kê trong nhóm động cơ Combat và được thiết kế cho các ứng dụng cần bố trí trong không gian hạn chế.
