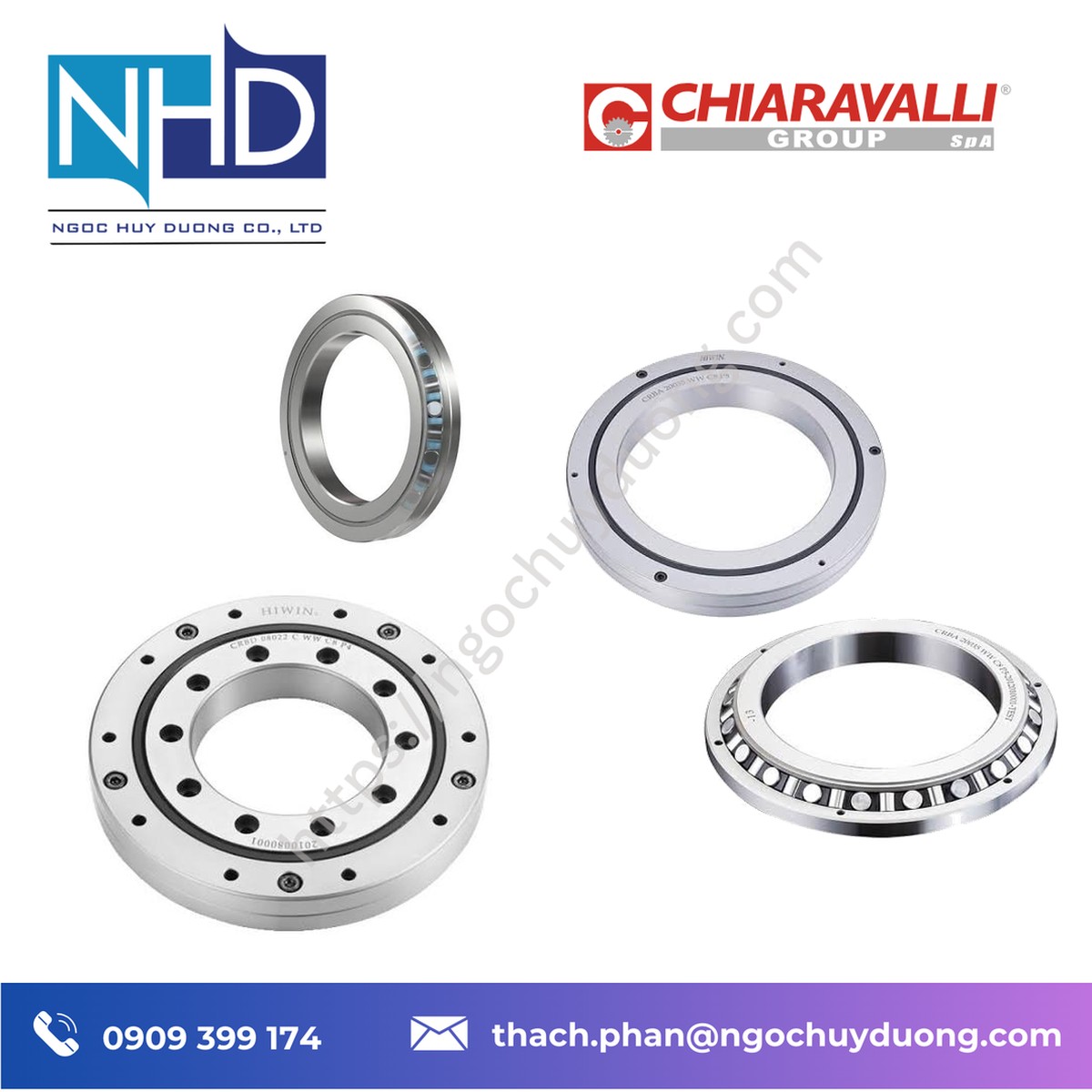

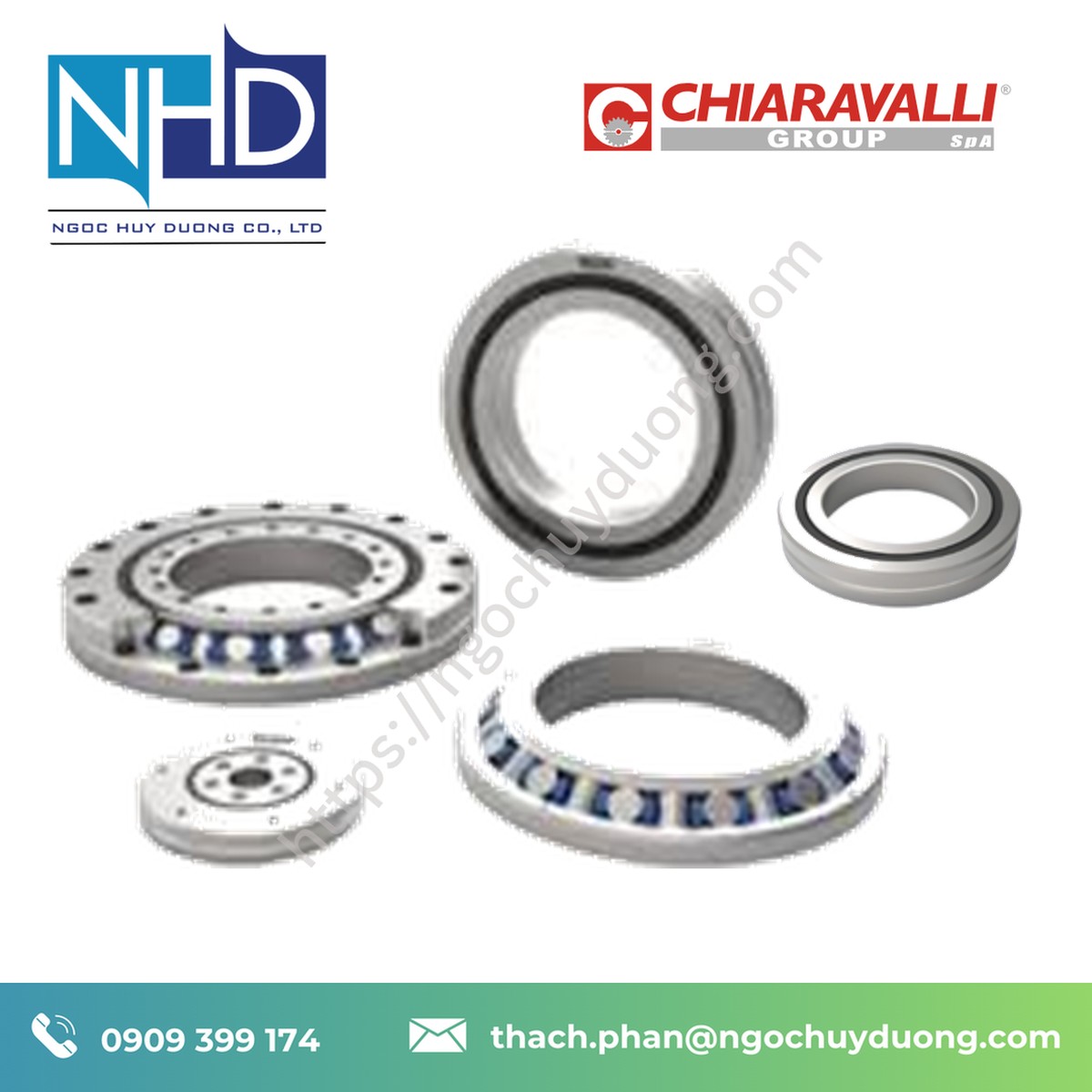

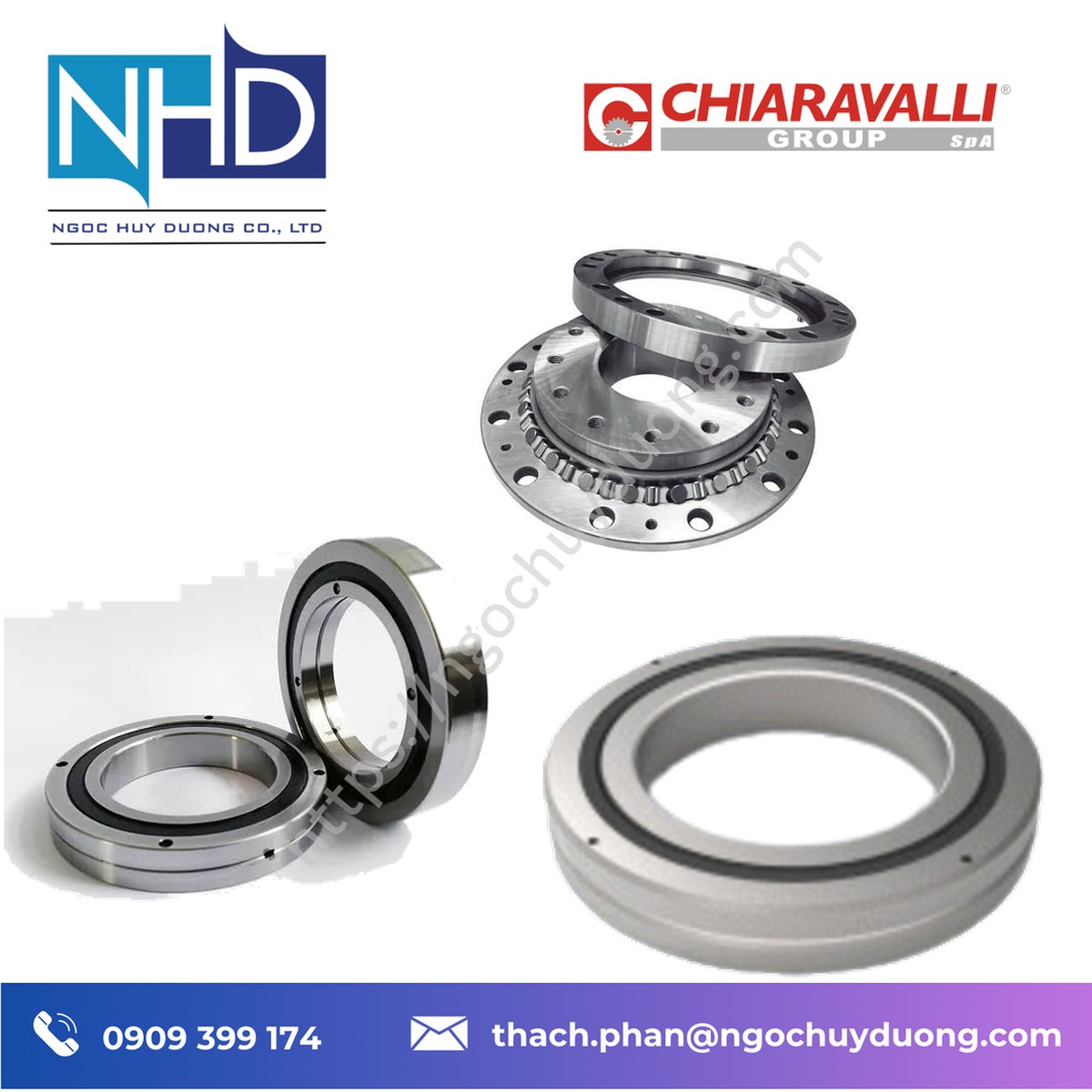

Vòng bi con lăn chéo Chiaravalli CB 3010 – Giải pháp truyền động chính xác

Vòng bi con lăn chéo Chiaravalli CB 3010 là giải pháp ổ đỡ chuyên dụng cho các hệ thống cơ khí yêu cầu độ chính xác, độ cứng vững và khả năng vận hành ổn định. Thuộc nhóm sản phẩm chuyển động chính xác của Chiaravalli Linear Center (CLC), dòng vòng bi con lăn chéo được ứng dụng trong các cơ cấu quay, bàn xoay và thiết bị tự động hóa công nghiệp.

Được phân phối chính hãng bởi Ngọc Huy Dương – đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan vòng bi con lăn chéo Chiaravalli CB 3010

Vòng bi con lăn chéo, tiếng Anh là Crossed Roller Bearing, là loại ổ lăn sử dụng các con lăn hình trụ được bố trí xen kẽ theo hai hướng vuông góc. Cấu trúc này cho phép ổ đỡ tiếp nhận tải trọng theo nhiều hướng, bao gồm tải hướng kính, tải hướng trục và mô-men nghiêng, tùy thuộc vào thiết kế và điều kiện lắp đặt.

Khác với các loại ổ bi thông thường, vòng bi con lăn chéo được thiết kế để đáp ứng yêu cầu về độ cứng vững và độ chính xác trong các cơ cấu quay có không gian lắp đặt hạn chế. Sản phẩm phù hợp với những ứng dụng cần kiểm soát chuyển động, giảm độ rơ và duy trì độ ổn định của cụm cơ khí.

Chiaravalli là thương hiệu thiết bị truyền động công nghiệp của Italy, với danh mục sản phẩm phục vụ các lĩnh vực truyền động cơ khí và tự động hóa. Trong hệ sinh thái Chiaravalli Linear Center, nhóm sản phẩm chuyển động tuyến tính và quay được phát triển nhằm đáp ứng nhu cầu về độ chính xác, khả năng tích hợp và tính linh hoạt trong thiết kế máy.

Model CB 3010 thuộc dòng vòng bi con lăn chéo CB. Theo tài liệu kỹ thuật của dòng CB, cấu hình tiêu chuẩn sử dụng kết cấu vòng trong quay và vòng ngoài có thể tách rời. Việc lựa chọn model cần căn cứ vào kích thước lắp đặt, tải trọng, độ chính xác, độ rơ cho phép và yêu cầu vận hành thực tế.

Ngọc Huy Dương hỗ trợ khách hàng tra cứu mã sản phẩm, lựa chọn cấu hình và tiếp nhận yêu cầu báo giá vòng bi con lăn chéo Chiaravalli. Thông tin về tình trạng hàng, chứng từ CO/CQ và điều kiện bảo hành được xác nhận theo từng đơn hàng.

📞 Liên hệ ngay: 0909 399 174 | thach.phan@ngochuyduong.com – Vòng bi con lăn chéo Chiaravalli CB 3010.

⚙️ Tính năng kỹ thuật nổi bật vòng bi con lăn chéo Chiaravalli CB 3010

1. Kết cấu con lăn bố trí chéo

Các con lăn được bố trí xen kẽ theo hai hướng vuông góc, giúp ổ đỡ tiếp nhận tải trọng theo nhiều phương. Đặc điểm này hỗ trợ thiết kế các cụm quay cần độ cứng vững và khả năng định vị chính xác.

2. Hỗ trợ chuyển động quay chính xác

Vòng bi con lăn chéo phù hợp với các cơ cấu yêu cầu kiểm soát vị trí quay và hạn chế độ rơ. Khả năng đáp ứng thực tế phụ thuộc vào cấp chính xác, chế độ tiền tải, dung sai lắp ghép và điều kiện vận hành.

3. Tối ưu không gian lắp đặt

Thiết kế chuyên dụng giúp tích hợp chức năng đỡ tải đa hướng trong một cụm ổ lăn. Đây là ưu điểm hữu ích đối với các cơ cấu quay, bàn xoay và thiết bị tự động hóa có yêu cầu tối ưu kích thước cụm cơ khí.

4. Có các tùy chọn cấu hình kỹ thuật

Dòng CB có các lựa chọn về kiểu làm kín, độ rơ hoặc tiền tải và cấp chính xác. Theo quy ước model được thể hiện trong catalogue, ký hiệu UU chỉ cấu hình làm kín hai phía; G1, G2, G3 và Gs biểu thị các cấp tiền tải khác nhau; H6, P4 và P2 biểu thị các cấp chính xác tương ứng theo tài liệu của nhà sản xuất.

5. Hỗ trợ tra cứu tài liệu kỹ thuật

Danh mục chuyển động tuyến tính của Chiaravalli Linear Center có tài liệu catalogue phục vụ tra cứu kích thước, tải trọng cơ bản và thông tin lắp đặt. Khách hàng nên đối chiếu tài liệu đúng model trước khi đưa sản phẩm vào thiết kế hoặc thay thế thiết bị hiện hữu.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com.

📋 Thông số kỹ thuật tiêu chuẩn vòng bi con lăn chéo Chiaravalli CB 3010

Thông tin dưới đây tổng hợp các thông số nhận diện và dữ liệu kỹ thuật tham khảo của model CB 3010 theo catalogue vòng bi con lăn chéo. Khi thiết kế hoặc đặt hàng, cần đối chiếu bản catalogue mới nhất và xác nhận cấu hình cụ thể với nhà cung cấp.

Thông số kỹ thuật	Giá trị
Thương hiệu	Chiaravalli
Đơn vị sản phẩm	Chiaravalli Linear Center (CLC)
Loại sản phẩm	Vòng bi con lăn chéo
Dòng sản phẩm	CB Series
Model	CB 3010
Đường kính trục tham chiếu	30 mm
Đường kính trong d	30 mm
Đường kính ngoài D	55 mm
Đường kính vòng chia con lăn dp	41,5 mm
Chiều rộng B	10 mm
Kích thước lắp đặt a	37 mm
Kích thước lắp đặt b	47 mm
Tải trọng cơ bản hướng kính C	7,35 kN
Tải trọng cơ bản hướng kính C0	8,36 kN
Khối lượng tham khảo	0,12 kg
Kiểu kết cấu tiêu chuẩn	Vòng trong quay, vòng ngoài có thể tách rời
Áp suất làm việc	Không áp dụng như thông số chính của ổ lăn
Nhiệt độ làm việc	Cần xác nhận theo điều kiện vận hành và chất bôi trơn
Vật liệu	Tra cứu theo catalogue hoặc xác nhận với nhà sản xuất
Độ rơ, tiền tải và cấp chính xác	Lựa chọn theo cấu hình đặt hàng

Lưu ý: Các giá trị kích thước, tải trọng và khối lượng là dữ liệu tham khảo của model CB 3010 trong catalogue. Tải trọng cho phép trong ứng dụng thực tế còn phụ thuộc vào tuổi thọ yêu cầu, tốc độ quay, độ cứng vững của kết cấu lắp đặt, điều kiện bôi trơn và tải trọng kết hợp.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – Vòng bi con lăn chéo Chiaravalli CB 3010.

• Chiaravalli M5CUU
• Chiaravalli M7CUU
• Chiaravalli M9CUU
• Chiaravalli M12CUU
• Chiaravalli M15CUU
• Chiaravalli M20CUU
• Chiaravalli M5NUU
• Chiaravalli M7NUU
• Chiaravalli M9NUU
• Chiaravalli M12NUU
• Chiaravalli M15NUU
• Chiaravalli M20NUU
• Chiaravalli M7LAUU
• Chiaravalli M9LAUU
• Chiaravalli Z22.5
• Chiaravalli Z23
• Chiaravalli Z24
• Chiaravalli Z25
• Chiaravalli Z25.5
• Chiaravalli Z26.5
• Chiaravalli Z27
• Chiaravalli Z28
• Chiaravalli Z29
• Chiaravalli Z30
• Chiaravalli Z30.5
• Chiaravalli Z31
• Chiaravalli Z32.5
• Chiaravalli Z33.5
• Chiaravalli Z34.5
• Chiaravalli Z36
• Chiaravalli Z36.5
• Chiaravalli Z37.5
• Chiaravalli Z38.5
• Chiaravalli Z39.5
• Chiaravalli Z41
• Chiaravalli Z41.5
• Chiaravalli Z43
• Chiaravalli Z44
• Chiaravalli Z45
• Chiaravalli Z46
• Chiaravalli Z47

🧱 Vật liệu và xử lý – Độ bền vượt trội của vòng bi con lăn chéo Chiaravalli CB 3010

Vật liệu, độ cứng bề mặt và công nghệ xử lý nhiệt là những yếu tố quan trọng quyết định khả năng chịu tải, chống mài mòn và tuổi thọ của vòng bi con lăn chéo. Đối với ứng dụng công nghiệp, việc lựa chọn ổ lăn không chỉ dựa trên kích thước mà còn phải xét đến điều kiện làm việc, tải trọng động, tải trọng tĩnh và yêu cầu độ chính xác.

Vật liệu và đặc tính gia công

Vật liệu vòng trong, vòng ngoài và con lăn cần đáp ứng yêu cầu về độ cứng, độ ổn định kích thước và khả năng chống mỏi tiếp xúc. Các đặc tính cụ thể của vật liệu và quy trình nhiệt luyện phải được xác nhận theo tài liệu của nhà sản xuất cho đúng model, không nên suy luận chỉ từ tên dòng sản phẩm.

Bôi trơn và bảo vệ bề mặt

Bôi trơn phù hợp giúp hạn chế ma sát, giảm mài mòn và hỗ trợ duy trì hiệu suất vận hành. Loại chất bôi trơn, chu kỳ bảo dưỡng và yêu cầu làm kín cần được lựa chọn theo tốc độ quay, tải trọng, nhiệt độ và môi trường làm việc.

Điều kiện lắp đặt ảnh hưởng đến tuổi thọ

Bề mặt lắp ghép, độ đồng tâm, độ phẳng của mặt tựa và dung sai lắp đặt có thể ảnh hưởng trực tiếp đến phân bố tải trên các con lăn. Khi lắp đặt, cần tuân thủ hướng dẫn kỹ thuật của nhà sản xuất, tránh va đập trực tiếp lên các chi tiết lăn và bảo đảm độ sạch của cụm ổ đỡ.

Đối với môi trường có bụi, độ ẩm hoặc nguy cơ ăn mòn, cần xác nhận phương án làm kín, chất bôi trơn và các yêu cầu bảo vệ bổ sung trước khi lựa chọn sản phẩm.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🔄 Tương thích – Thay thế – Mở rộng vòng bi con lăn chéo Chiaravalli CB 3010

Khả năng tích hợp trong hệ thống cơ khí

Vòng bi con lăn chéo được sử dụng trong các cơ cấu quay yêu cầu khả năng đỡ tải đa hướng và kiểm soát độ rơ. Khi tích hợp model CB 3010 vào thiết bị hiện hữu, kỹ sư cần kiểm tra kích thước đường kính trong, đường kính ngoài, chiều rộng, kích thước lắp đặt và kết cấu gá đỡ.

Thay thế vòng bi của hệ thống hiện hữu

Không nên thay thế trực tiếp một vòng bi con lăn chéo bằng sản phẩm khác chỉ dựa trên đường kính hoặc kích thước tổng thể. Các yếu tố như tải trọng động và tĩnh, độ chính xác, tiền tải, kiểu làm kín, vị trí lỗ cấp dầu và kết cấu lắp đặt đều có thể ảnh hưởng đến khả năng tương thích.

Đối với các sản phẩm của thương hiệu khác, việc xác định model tương đương cần căn cứ trên catalogue và bản vẽ kỹ thuật của cả hai bên. Không có cơ sở để khẳng định một mã thay thế cụ thể nếu chưa đối chiếu đầy đủ thông số.

Mở rộng và nâng cấp thiết bị

Trong các dự án OEM, thiết kế máy và cải tiến dây chuyền tự động hóa, việc lựa chọn vòng bi phù hợp ngay từ đầu giúp giảm rủi ro lắp đặt và hỗ trợ bảo trì lâu dài. Catalogue, bản vẽ kích thước và dữ liệu tải trọng là cơ sở để kỹ sư đánh giá tính phù hợp của model CB 3010 trong từng ứng dụng.

Ngọc Huy Dương tiếp nhận yêu cầu tra cứu mã, đối chiếu thông số và tư vấn phương án thay thế dựa trên thông tin thiết bị thực tế.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế vòng bi con lăn chéo Chiaravalli CB 3010

Vòng bi con lăn chéo được lựa chọn trong những hệ thống có yêu cầu về độ cứng vững, độ chính xác và khả năng chịu tải theo nhiều phương. Việc sử dụng model CB 3010 hoặc model khác trong cùng dòng cần được xác nhận bằng tính toán tải và đối chiếu catalogue.

• Bàn xoay và cơ cấu định vị: hỗ trợ chuyển động quay và duy trì độ ổn định của cụm cơ khí trong các thiết bị định vị.
• Máy tự động hóa công nghiệp: sử dụng trong các cụm quay hoặc cơ cấu thao tác cần kiểm soát vị trí và độ rơ.
• Thiết bị kiểm tra và đo lường: có thể phù hợp với cơ cấu quay chính xác khi thông số của ổ lăn đáp ứng yêu cầu thiết kế.
• Máy công cụ và thiết bị gia công: ứng dụng trong các cụm quay cần độ cứng vững, tùy theo tải trọng và chế độ vận hành.
• Hệ thống robot và cơ cấu cơ điện: hỗ trợ thiết kế cụm chuyển động quay nhỏ gọn, với điều kiện tải và độ chính xác được tính toán phù hợp.
• Máy đóng gói và dây chuyền sản xuất: có thể được xem xét cho các cụm định vị, bàn xoay và cơ cấu dẫn động chuyên dụng.
• Thiết bị OEM: hỗ trợ kỹ sư lựa chọn ổ lăn theo yêu cầu kích thước, tải trọng, độ rơ và không gian lắp đặt.

Cần lưu ý rằng danh sách trên là các nhóm ứng dụng điển hình của vòng bi con lăn chéo, không phải danh sách ứng dụng đã được xác nhận riêng cho mọi cấu hình CB 3010. Khả năng sử dụng phải được đánh giá theo yêu cầu kỹ thuật cụ thể của thiết bị.

Gọi tư vấn theo ứng dụng: 0909 399 174 – Vòng bi con lăn chéo Chiaravalli CB 3010.

💡 Tại sao nên mua vòng bi con lăn chéo Chiaravalli tại Ngọc Huy Dương?

• Hơn 15 năm kinh nghiệm: hỗ trợ khách hàng trong lĩnh vực thiết bị công nghiệp và các nhu cầu cung ứng cho nhà máy.
• Hỗ trợ xác định đúng model: tiếp nhận mã sản phẩm, bản vẽ và yêu cầu vận hành để hỗ trợ tra cứu thông số phù hợp.
• Tư vấn kỹ thuật: hỗ trợ đối chiếu kích thước, tải trọng và cấu hình trước khi đặt hàng.
• Thông tin thương mại rõ ràng: xác nhận giá bán, thời gian giao hàng, tình trạng hàng và chứng từ theo từng đơn hàng.
• Hỗ trợ sau bán hàng: tiếp nhận yêu cầu hỗ trợ trong quá trình lựa chọn, lắp đặt và sử dụng sản phẩm.
• Phục vụ khách hàng toàn quốc: tiếp nhận nhu cầu từ nhà máy, đơn vị bảo trì, kỹ sư thiết kế, nhà thầu EPC và doanh nghiệp OEM.

Ngọc Huy Dương hướng đến việc cung cấp giải pháp thiết bị công nghiệp phù hợp với nhu cầu thực tế, giúp khách hàng lựa chọn đúng cấu hình và hạn chế rủi ro khi thay thế hoặc nâng cấp hệ thống.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng và tư vấn kỹ thuật vòng bi con lăn chéo Chiaravalli CB 3010

CÔNG TY TNHH NGỌC HUY DƯƠNG

• 🌐 Website: www.ngochuyduong.com
• 📧 Email: thach.phan@ngochuyduong.com
• 📞 Hotline: 0909 399 174

Để được tư vấn và nhận báo giá vòng bi con lăn chéo Chiaravalli CB 3010, khách hàng vui lòng cung cấp mã sản phẩm, số lượng, kích thước lắp đặt và thông tin về ứng dụng. Đối với nhu cầu thay thế, nên gửi thêm mã vòng bi đang sử dụng hoặc bản vẽ cụm lắp đặt để quá trình đối chiếu được chính xác hơn.

Ngọc Huy Dương sẽ tiếp nhận yêu cầu và hỗ trợ xác minh cấu hình, thời gian cung ứng, chứng từ hàng hóa và các điều kiện thương mại liên quan.

🧩 Phiên bản và mã sản phẩm vòng bi con lăn chéo Chiaravalli

Dòng vòng bi con lăn chéo CB có nhiều kích thước và cấu hình khác nhau. Các model dưới đây được ghi nhận trong catalogue tham khảo của dòng CB:

• CB 2008: model có đường kính trong 20 mm và chiều rộng 8 mm.
• CB 2508: model có đường kính trong 25 mm và chiều rộng 8 mm.
• CB 3010: model có đường kính trong 30 mm và chiều rộng 10 mm.
• CB 3510: model có đường kính trong 35 mm và chiều rộng 10 mm.
• CB 4010: model có đường kính trong 40 mm và chiều rộng 10 mm.

Cấu hình đặt hàng có thể bao gồm tùy chọn làm kín, tiền tải, cấp chính xác và yêu cầu kỹ thuật đặc biệt theo quy ước model của nhà sản xuất. Không nên tự suy diễn mã cấu hình khi chưa có catalogue hoặc xác nhận từ nhà cung cấp.

📩 Bạn cần bảng model vòng bi con lăn chéo Chiaravalli đầy đủ? Gửi yêu cầu đến thach.phan@ngochuyduong.com để được hỗ trợ tra cứu.

🧩 Câu hỏi thường gặp về vòng bi con lăn chéo Chiaravalli CB 3010

1. Vòng bi con lăn chéo Chiaravalli CB 3010 là gì?

CB 3010 là model thuộc dòng vòng bi con lăn chéo CB. Theo catalogue tham khảo, model có đường kính trong 30 mm, đường kính ngoài 55 mm và chiều rộng 10 mm. Sản phẩm được sử dụng trong các cơ cấu cần đỡ tải và kiểm soát chuyển động quay.

2. Vòng bi con lăn chéo có ưu điểm gì so với ổ bi thông thường?

Kết cấu con lăn bố trí chéo giúp ổ đỡ tiếp nhận tải trọng theo nhiều hướng và hỗ trợ đạt độ cứng vững cao trong các cơ cấu quay. Hiệu quả thực tế phụ thuộc vào thiết kế, cấp chính xác, tiền tải và điều kiện lắp đặt.

3. Làm thế nào để chọn đúng model vòng bi con lăn chéo?

Cần xác định kích thước lắp đặt, tải trọng hướng kính và hướng trục, mô-men tác dụng, tốc độ quay, độ chính xác yêu cầu, chế độ bôi trơn và môi trường vận hành. Sau đó đối chiếu catalogue để lựa chọn model phù hợp.

4. Có thể thay vòng bi Chiaravalli bằng model của thương hiệu khác không?

Có thể xem xét phương án thay thế nếu sản phẩm đáp ứng đầy đủ yêu cầu về kích thước, tải trọng, độ chính xác, tiền tải và điều kiện lắp đặt. Không nên lựa chọn chỉ dựa trên kích thước ngoài; cần đối chiếu bản vẽ và dữ liệu kỹ thuật của từng model.

5. Làm thế nào để nhận báo giá vòng bi con lăn chéo Chiaravalli CB 3010?

Khách hàng có thể liên hệ Ngọc Huy Dương qua hotline ☎️ 0909 399 174, email ✉️ thach.phan@ngochuyduong.com hoặc website 🌐 www.ngochuyduong.com. Vui lòng cung cấp mã sản phẩm, số lượng và yêu cầu kỹ thuật để được hỗ trợ xác nhận giá, tình trạng cung ứng và chứng từ liên quan.
