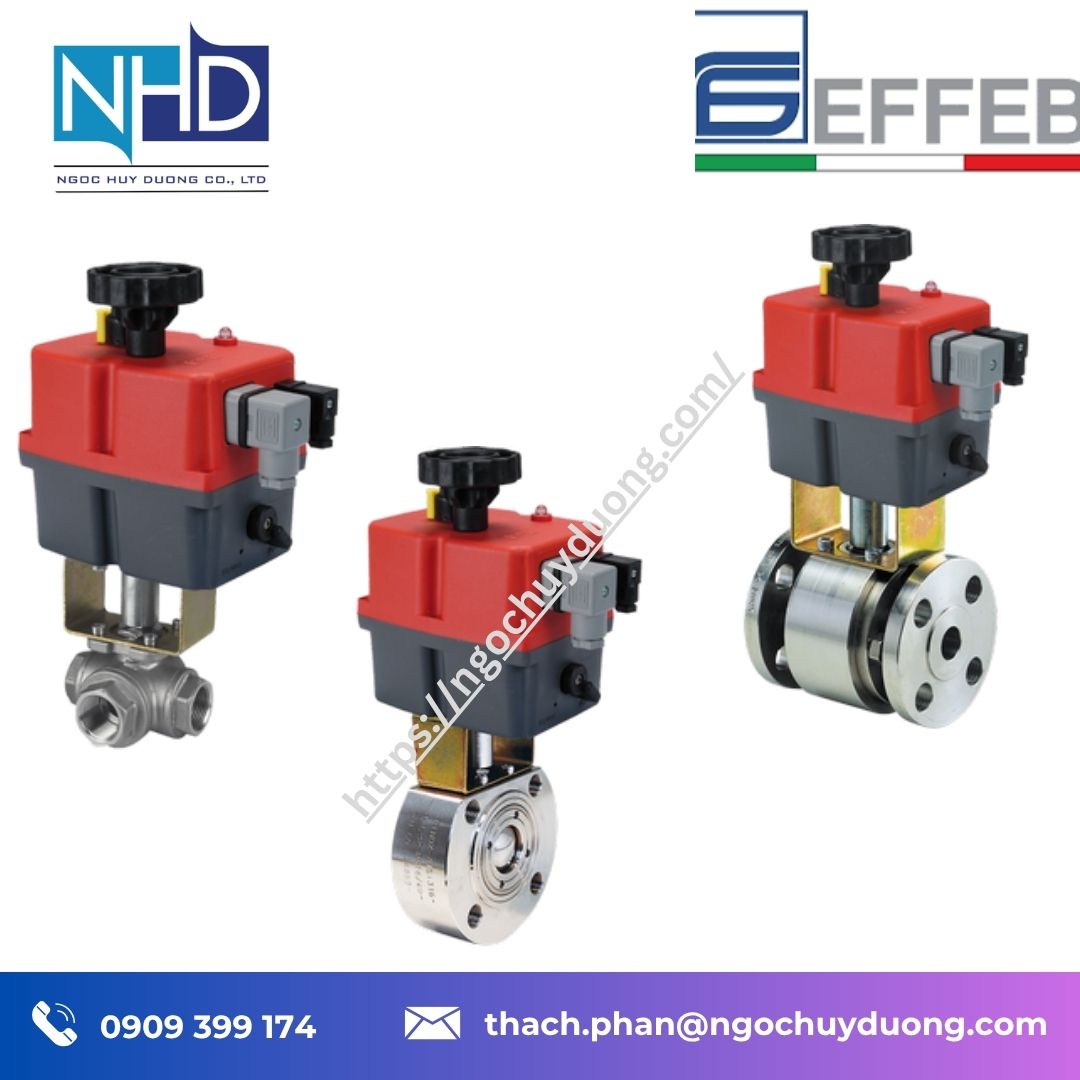

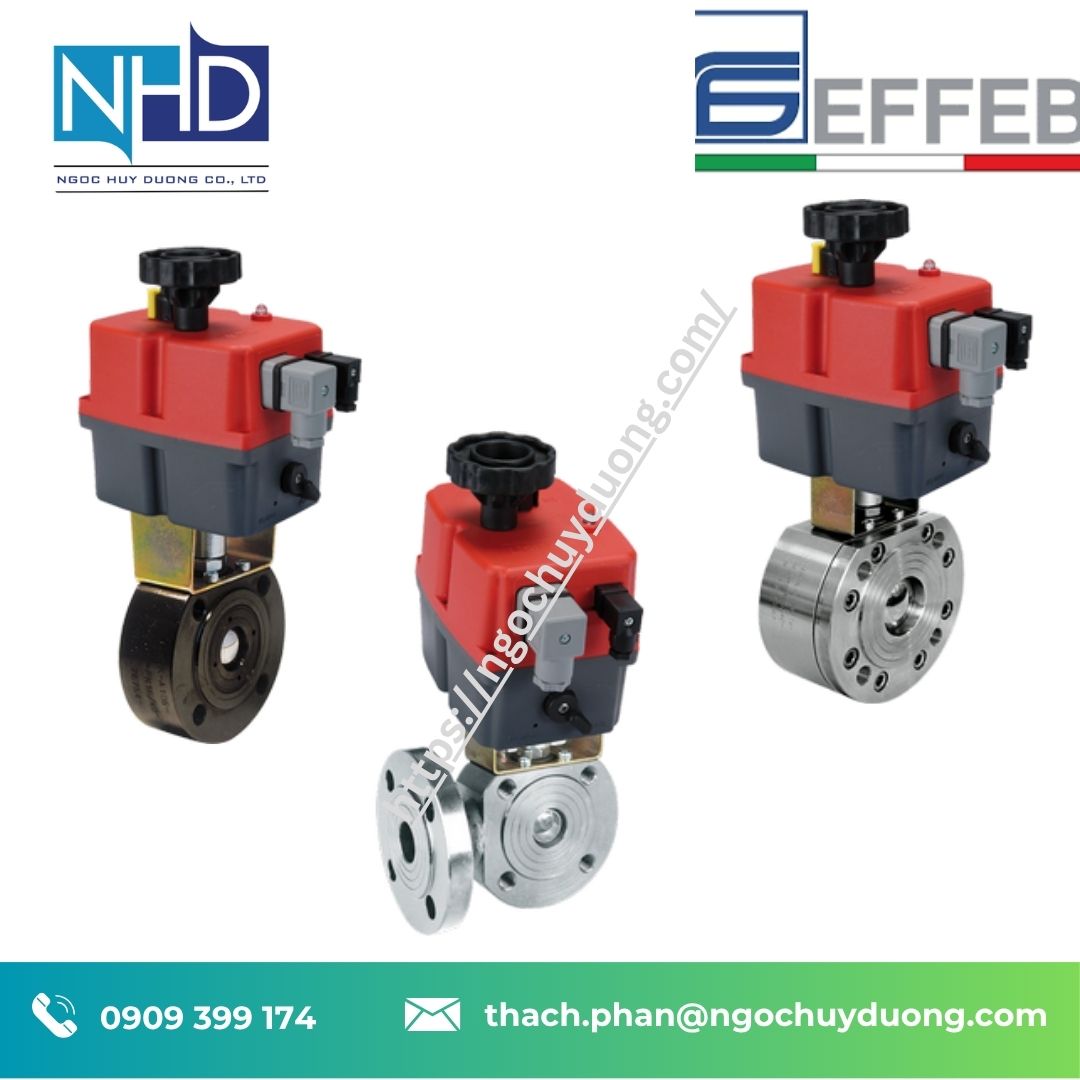

Van EFFEBI điều khiển điện Moon Carbon Steel, Moon 3W, Selene, Antares & Lybra Vertical – Giải pháp tự động hóa đường ống công nghiệp
Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📌 Giới thiệu tổng quan van EFFEBI điều khiển điện Moon, Selene, Antares & Lybra Vertical
Van EFFEBI điều khiển điện là cụm van công nghiệp được tích hợp bộ truyền động điện, cho phép tự động hóa quá trình đóng/mở và điều khiển dòng môi chất trong hệ thống đường ống. Ở trang sản phẩm thứ 3 của nhóm Valves with actuator, EFFEBI giới thiệu các cấu hình Moon Carbon Steel with electric actuator, Moon 3W with electric actuator, Selene Stainless Steel with electric actuator, Antares Carbon Steel with electric actuator, Selene Carbon Steel with electric actuator, Antares Stainless Steel with electric actuator và Lybra Vertical with electric actuator.
Nhóm sản phẩm này bao phủ nhiều kiểu kết nối và vật liệu khác nhau, từ van bi mặt bích thép carbon, van bi 3 ngả, van bi inox, van bi thép carbon đến van bi đồng 3 ngả Lybra Vertical. Nhờ đó, kỹ sư có thể lựa chọn cấu hình phù hợp với đường ống, môi chất, áp suất và phương thức điều khiển của từng hệ thống.
EFFEBI là thương hiệu của Ý có hơn 50 năm kinh nghiệm trong sản xuất van, hoạt động trong cả lĩnh vực dân dụng và công nghiệp. Công ty đặt trụ sở tại Bovezzo, Brescia, Italy, áp dụng hệ thống quản lý chất lượng được chứng nhận ISO 9001:2015. EFFEBI cũng cho biết quá trình phát triển, lắp ráp và kiểm tra các dòng van bi công nghiệp được thực hiện tại Ý thông qua công ty con Binox.
Các cấu hình actuator điện EFFEBI sử dụng cơ cấu quay 90°, với nhiều lựa chọn điện áp, mô-men và thời gian đóng/mở. Dòng E00-EL-EH có cấp bảo vệ IP67, điện áp từ 24–240 VAC/VDC, 24V AC/DC hoặc 85–240 VAC/VDC, mô-men tĩnh từ 20 đến 350 N·m tùy actuator. Với các van kích thước lớn, actuator EQ có thể đạt 500–1.000 N·m.
Ngọc Huy Dương cung cấp van EFFEBI điều khiển điện cho nhà máy, EPC, OEM và các hệ thống đường ống công nghiệp tại Việt Nam, hỗ trợ lựa chọn đúng model theo DN, áp suất, nhiệt độ, vật liệu, kiểu kết nối và nguồn điện.
📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Van EFFEBI điều khiển điện Moon, Selene, Antares & Lybra Vertical
⚙️ Tính năng kỹ thuật nổi bật van EFFEBI điều khiển điện
1. Actuator điện quay 90° cho van bi
Các bộ truyền động điện EFFEBI được thiết kế cho cơ cấu van quay, với góc quay 90°, phù hợp với van bi và van bi 3 ngả. Tùy cấu hình, actuator có thể thực hiện đóng/mở hoàn toàn bằng tín hiệu điều khiển điện.
Đối với dòng E00-EL-EH, EFFEBI công bố thời gian quay khoảng 10–60 giây, mô-men tĩnh 20–350 N·m và cấp bảo vệ IP67.
2. Nhiều lựa chọn nguồn điện
Actuator có thể được lựa chọn theo nguồn điện của hệ thống:
- E00: 24–240 VAC/VDC
- EL: 24V AC/DC
- EH: 85–240 VAC/VDC
- EQ: 24 VAC, 230 VAC hoặc 400 V3N đối với các cấu hình phù hợp.
Một số phiên bản có thể cung cấp actuator 12V AC/DC theo yêu cầu.
3. Cấp bảo vệ IP67
Actuator điện EFFEBI trong các cấu hình được công bố có cấp bảo vệ IP67, giúp đáp ứng tốt yêu cầu bảo vệ thiết bị trong môi trường công nghiệp khi được lắp đặt đúng kỹ thuật.
4. Đa dạng vật liệu van
Danh mục trang 3 thể hiện các cấu hình:
- Thép carbon A105/LF2
- Inox AISI 316/316L
- Inox AISI 304
- Đồng CW617N/OT58 đối với Lybra Vertical.
Việc phân chia theo vật liệu giúp lựa chọn van phù hợp hơn với môi chất và điều kiện vận hành.
5. Có van 3 ngả cho chuyển hướng dòng
Moon 3W và Lybra Vertical là những cấu hình phù hợp với hệ thống cần phân phối hoặc chuyển hướng dòng. Moon 3W có cả L-pattern và T-pattern, trong khi Lybra Vertical được thiết kế cho mạch cần chuyển hướng môi chất hoặc đóng hai đường.
📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com
📋 Thông số kỹ thuật tiêu chuẩn van EFFEBI điều khiển điện Moon, Selene, Antares & Lybra Vertical
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
| Dòng sản phẩm | Kiểu van | Vật liệu tiêu biểu | Áp suất / nhiệt độ tiêu biểu | Actuator điện |
|---|---|---|---|---|
| EFFEBI Moon Carbon Steel | Van bi mặt bích | Thép carbon A105/LF2 | PN16; PN40–PN100, ANSI 150–600 theo yêu cầu; đến +180°C với PTFE | E00-EL-EH / EQ |
| EFFEBI Moon 3W | Van bi 3 ngả L/T | AISI 316L, A105, LF2 | DN15–DN100; PN16/PN40; đến +180°C với PTFE | E4C / EQ |
| EFFEBI Selene Stainless Steel | Van bi mặt bích | AISI 316L, AISI 316, AISI 304 | PN16–PN100 tùy cấu hình; -20 đến +180°C với PTFE | E00-EL-EH / EQ |
| EFFEBI Antares Carbon Steel | Van bi mặt bích | LF2 / A105 | PN16/PN40 tùy cấu hình; theo cấu hình van | E00-EL-EH / EQ |
| EFFEBI Selene Carbon Steel | Van bi mặt bích | Thép carbon | Theo cấu hình van | E00-EL-EH / EQ |
| EFFEBI Antares Stainless Steel | Van bi mặt bích | AISI 316L, AISI 316, AISI 304 | DN15–DN200; PN16/PN40; -20 đến +180°C với PTFE | E00-EL-EH / EQ |
| EFFEBI Lybra Vertical | Van bi 3 ngả | Đồng CW617N/OT58 | 40 bar; -15 đến +90°C | 24 VAC / 230 VAC |
Các thông số trên được tổng hợp từ tài liệu EFFEBI của từng dòng và nguồn kỹ thuật liên quan. Với Moon Carbon Steel, hãng công bố PN16 tiêu chuẩn và các cấp PN40, PN63, PN100, ANSI 150, ANSI 300, ANSI 600 theo yêu cầu; nhiệt độ với cấu hình PTFE từ -20 đến +180°C đối với LF2 và -10 đến +180°C đối với A105.
Đối với Selene Stainless Steel, EFFEBI công bố DN50–DN200, các cấp PN16, PN40, PN63 và PN100 tùy cấu hình thân; nhiệt độ từ -20 đến +180°C với PTFE.
Antares Stainless Steel có dải DN15–DN200, thân từ AISI 316L/AISI 316/AISI 304, áp suất PN40 với một số thân gia công từ thanh và PN16 với thân đúc, nhiệt độ -20 đến +180°C với PTFE.
Lybra Vertical có cấu hình van bi 3 ngả F/F/F, bi khoan dạng L, kích thước 1/2”–1”, áp suất 40 bar, nhiệt độ môi chất -15 đến +90°C và actuator điện 24 VAC/230 VAC.
📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – Van EFFEBI điều khiển điện
🧱 Vật liệu & xử lý – Độ bền vượt trội van EFFEBI điều khiển điện
EFFEBI Moon Carbon Steel – Van bi mặt bích thép carbon
Moon Carbon Steel sử dụng thân bằng thép carbon với các cấu hình A105 và LF2. Dòng van được thiết kế theo BS EN ISO 17292:2004, có khả năng đáp ứng yêu cầu Fire Safe BS 6755 – API 6FA – API 607.
Van tiêu chuẩn có áp suất PN16, đồng thời EFFEBI cung cấp các phiên bản PN40, PN63, PN100, ANSI 150, ANSI 300 và ANSI 600 theo yêu cầu. Kết nối mặt bích sử dụng UNI EN 1092 và DIN 2501 BL.1.
EFFEBI Moon 3W – Van bi 3 ngả L/T
Moon 3W sử dụng thân AISI 316L, A105 hoặc LF2, kích thước DN15–DN100 và có các cấu hình L-pattern hoặc T-pattern.
Dòng van này được thiết kế cho các ứng dụng phân dòng, chuyển hướng hoặc trộn dòng chất lỏng và khí. EFFEBI công bố các phiên bản PN16 và PN40; cấu hình AISI 316L có thể đạt PN40 từ DN15 đến DN100.
Đây là lựa chọn phù hợp khi hệ thống yêu cầu van 3 ngả nhưng vẫn cần khả năng điều khiển tự động bằng actuator điện.
EFFEBI Selene Stainless Steel – Van bi inox mặt bích
Selene Stainless Steel sử dụng các vật liệu AISI 316L, AISI 316 và AISI 304 tùy phương pháp chế tạo.
Van được thiết kế theo BS EN ISO 17292:2004, có cấu hình Fire Safe theo BS 6755 – API 6FA – API 607. Phần thân có thể đạt PN16–PN100 tùy cấu hình. EFFEBI cũng cung cấp các phương án seat đặc biệt như PTFE gia cường sợi thủy tinh, PTFE + Carbographite và PEEK cho các ứng dụng nhiệt độ cao.
EFFEBI Antares Carbon Steel – Van bi thép carbon
Antares Carbon Steel là cấu hình van bi mặt bích bằng thép carbon, có thể kết hợp actuator điện E00-EL-EH hoặc EQ.
Với actuator E00-EL-EH, EFFEBI công bố góc quay 90°, IP67, điện áp 24–240 VAC/VDC đối với E00, 24V AC/DC đối với EL và 85–240 VAC/VDC đối với EH. Mô-men tĩnh đạt 20–350 N·m; với EQ có thể đạt 500–1.000 N·m.
EFFEBI Selene Carbon Steel
Selene Carbon Steel hướng tới các hệ thống đường ống sử dụng van bi mặt bích bằng thép carbon. Cấu hình actuator điện cho phép tích hợp van vào hệ thống điều khiển tập trung, phù hợp với những dây chuyền cần đóng/mở tự động thay vì thao tác bằng tay.
EFFEBI Antares Stainless Steel – Van bi inox công nghiệp
Antares Stainless Steel là dòng van bi công nghiệp có thân AISI 316L, AISI 316 hoặc AISI 304, dải kích thước DN15–DN200, kết nối mặt bích theo UNI EN 1092 và DIN 2501.
Van có trục anti-blowout, thiết bị chống tĩnh điện và hệ thống làm kín trục nhiều lớp với cơ cấu tự điều chỉnh. Phần kết nối phía trên theo ISO 5211, thuận tiện tích hợp bộ truyền động.
Đây là lựa chọn đáng cân nhắc cho các hệ thống hóa chất, hóa dầu, nước, khí, không khí và các tuyến công nghệ cần vật liệu inox có khả năng chống ăn mòn tốt.
EFFEBI Lybra Vertical – Van bi 3 ngả bằng đồng
Lybra Vertical là cấu hình đặc biệt với thân đồng CW617N/OT58, bi khoan dạng L và kết nối ren trong F/F/F theo UNI ISO 7/1 – UNI EN 10226.
EFFEBI công bố model này dành cho các mạch cần chuyển hướng dòng hoặc đóng hai đường, đặc biệt phù hợp với hệ thống sưởi, điều hòa và phân phối nước. Van có nhiệt độ môi chất -15 đến +90°C và áp suất tối đa 40 bar.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
🔁 Tương thích – Thay thế – Mở rộng van EFFEBI điều khiển điện
Một trong những ưu điểm của nhóm van EFFEBI là khả năng kết hợp nhiều dòng van với các bộ truyền động điện khác nhau. Tùy kích thước và mô-men yêu cầu, hệ thống có thể lựa chọn actuator E00, EL, EH, EQ hoặc E4C.
Cấu trúc điển hình:
Van EFFEBI → Bộ gá/chuẩn ISO 5211 → Actuator điện → Nguồn điện → Công tắc hành trình → Tủ điều khiển/PLC
Đối với Antares Stainless Steel, phần kết nối phía trên được thiết kế theo ISO 5211 để kết nối actuator.
Đối với Moon 3W, van cũng có kết nối ISO 5211 dành cho actuator, giúp tích hợp trực tiếp bộ truyền động vào cụm van.
Đặc biệt, actuator EFFEBI có nhiều cấp mô-men nên có thể lựa chọn theo lực đóng/mở thực tế của van. Với các van kích thước lớn như Selene hoặc Antares, EFFEBI còn cung cấp actuator EQ với mô-men 500–1.000 N·m.
Điều này giúp hệ thống có thể mở rộng từ các tuyến van nhỏ đến các đường ống công nghiệp lớn mà không phải thay đổi hoàn toàn phương thức điều khiển.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
🎯 Ứng dụng thực tế van EFFEBI điều khiển điện
Hệ thống cấp nước và phân phối nước
Các dòng Lybra Vertical, Moon, Selene và Antares có thể được lựa chọn cho các tuyến phân phối nước, cụm bơm, đường ống công nghệ và các nhánh cần đóng/mở tự động.
Lybra Vertical đặc biệt phù hợp với mạch sưởi, điều hòa và phân phối nước theo công bố của EFFEBI.
Nhà máy hóa chất
Selene Stainless Steel và Antares Stainless Steel có ưu thế về vật liệu inox và nhiều cấu hình seat, phù hợp để lựa chọn cho các tuyến hóa chất khi vật liệu van được xác nhận tương thích với môi chất.
EFFEBI liệt kê Antares Stainless Steel cho các ứng dụng như hóa chất, nhà máy hóa dầu, hệ thống nước và đường phân phối khí, không khí, nước.
Nhà máy thực phẩm – đồ uống
Selene Stainless Steel có thể được sử dụng trong các hệ thống công nghiệp thực phẩm theo phạm vi ứng dụng EFFEBI công bố, với vật liệu AISI 316/316L hoặc AISI 304 tùy cấu hình.
Hệ thống HVAC
Lybra Vertical được EFFEBI chỉ rõ cho các mạch heating, air conditioning và water distribution. Cấu hình van 3 ngả giúp thực hiện chuyển hướng dòng theo thiết kế hệ thống.
Hệ thống phân phối và chuyển hướng dòng
Moon 3W được thiết kế cho nhiệm vụ chuyển hướng hoặc trộn dòng chất lỏng và khí. Van có hai cấu hình L và T, kết hợp actuator điện để tự động hóa thao tác chuyển mạch.
Nhà máy dầu khí và công nghiệp nặng
Các dòng Moon Carbon Steel, Selene Stainless Steel và Antares Stainless Steel có cấu hình mặt bích, nhiều cấp áp suất và các tùy chọn Fire Safe, phù hợp để lựa chọn cho các tuyến công nghệ công nghiệp khi thông số van đáp ứng đúng yêu cầu của hệ thống.
📞 Gọi tư vấn theo ngành: 0909 399 174 – Van EFFEBI điều khiển điện Moon, Selene, Antares & Lybra Vertical
💡 Tại sao nên mua van EFFEBI tại Ngọc Huy Dương?
Ngọc Huy Dương cung cấp van EFFEBI điều khiển điện cho các nhà máy, đơn vị EPC, OEM và hệ thống đường ống công nghiệp tại Việt Nam.
- Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
- Cam kết sản phẩm chính hãng, nguồn gốc rõ ràng.
- Hỗ trợ lựa chọn đúng model van và actuator điện.
- Tư vấn theo kích thước, áp suất, nhiệt độ và môi chất.
- Hỗ trợ lựa chọn giữa thép carbon, inox và đồng.
- Tư vấn cấu hình L-pattern/T-pattern đối với van 3 ngả.
- Hỗ trợ lựa chọn actuator theo nguồn điện và mô-men đóng/mở.
- Cung cấp hồ sơ kỹ thuật, CO/CQ theo từng đơn hàng.
- Hỗ trợ kỹ thuật trong quá trình lựa chọn và lắp đặt.
- Dịch vụ bảo hành và hỗ trợ sau bán hàng trên toàn quốc.
- Hợp tác lâu dài cùng các nhà máy, kỹ sư thiết kế và nhà thầu tại Việt Nam.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật van EFFEBI điều khiển điện
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174
Để được tư vấn sản phẩm van EFFEBI điều khiển điện Moon Carbon Steel, Moon 3W, Selene Stainless Steel, Selene Carbon Steel, Antares Stainless Steel, Antares Carbon Steel và Lybra Vertical, vui lòng cung cấp:
- Kích thước đường ống
- Loại môi chất
- Áp suất làm việc
- Nhiệt độ làm việc
- Kiểu kết nối
- Vật liệu van
- Vật liệu seat
- Nguồn điện điều khiển
- Yêu cầu thời gian đóng/mở
- Yêu cầu mô-men actuator
- Yêu cầu tín hiệu phản hồi nếu có
Ngọc Huy Dương hỗ trợ kiểm tra cấu hình và lựa chọn model phù hợp trước khi báo giá.
🧩 Phiên bản & Mã sản phẩm van EFFEBI điều khiển điện
| Dòng sản phẩm | Kiểu van | Vật liệu / cấu hình | Đặc điểm nổi bật |
|---|---|---|---|
| EFFEBI Moon Carbon Steel with electric actuator | Van bi mặt bích | A105 / LF2 | PN16 tiêu chuẩn, Fire Safe, actuator điện |
| EFFEBI Moon 3W with electric actuator | Van bi 3 ngả | AISI 316L / A105 / LF2 | L-pattern / T-pattern, DN15–DN100 |
| EFFEBI Selene Stainless Steel with electric actuator | Van bi mặt bích inox | AISI 316L / 316 / 304 | PN16–PN100 tùy cấu hình |
| EFFEBI Antares Carbon Steel with electric actuator | Van bi mặt bích | Thép carbon | Actuator E00-EL-EH / EQ |
| EFFEBI Selene Carbon Steel with electric actuator | Van bi mặt bích | Thép carbon | Cấu hình tự động hóa bằng điện |
| EFFEBI Antares Stainless Steel with electric actuator | Van bi mặt bích inox | AISI 316L / 316 / 304 | DN15–DN200, ISO 5211 |
| EFFEBI Lybra Vertical with electric actuator | Van bi 3 ngả | CW617N/OT58 | F/F/F, bi L, 1/2”–1”, 40 bar |
Danh mục van có actuator của EFFEBI xác nhận các dòng Antares Carbon Steel, Antares Stainless Steel, Gemini, Lybra Vertical, Moon 3W, Moon Carbon Steel, Moon Stainless Steel và Selene Carbon Steel nằm trong nhóm van điều khiển điện.
Một số cấu hình kỹ thuật đáng chú ý
Moon Carbon Steel: EFFEBI sử dụng mã cấu hình E51AA, thân A105; actuator E00 cho DN15–DN65 và EH/EL cho các kích thước lớn hơn tùy nguồn điện.
Antares Carbon Steel: các cấu hình actuator điện gồm E00-EL-EH và EQ; với các model lớn, EQ đạt mô-men 500–1.000 N·m.
Selene Stainless Steel: có cấu hình actuator E00, EL, EH và EQ, trong đó EQ dùng điện áp 24 VAC, 230 VAC hoặc 400 V3N, mô-men 500–1.000 N·m.
Lybra Vertical: model Art. E69AA, cấu hình F/F/F 3 ngả, bi L, kích thước 1/2”–1”, actuator điện 24 VAC/230 VAC.
📩 Bạn cần bảng model van EFFEBI điều khiển điện đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com
🧩 FAQ – Câu hỏi thường gặp
1. Van EFFEBI Moon Carbon Steel điều khiển điện dùng cho áp suất bao nhiêu?
Moon Carbon Steel có áp suất tiêu chuẩn PN16; các phiên bản PN40, PN63, PN100, ANSI 150, ANSI 300 và ANSI 600 có thể được cung cấp theo yêu cầu. Nhiệt độ với seat PTFE được EFFEBI công bố đến +180°C tùy vật liệu thân.
2. Moon 3W EFFEBI có mấy kiểu dòng chảy?
Moon 3W có hai cấu hình bi L-pattern và T-pattern, được sử dụng để chuyển hướng hoặc trộn dòng trong hệ thống. Dòng van có kích thước DN15–DN100 và có kết nối dành cho actuator theo ISO 5211.
3. Selene Stainless Steel sử dụng vật liệu gì?
Selene Stainless Steel có thể sử dụng AISI 316L, AISI 316 hoặc AISI 304 tùy cấu hình chế tạo. Dòng van có các cấp áp suất PN16, PN40, PN63 và PN100 đối với một số cấu hình thân gia công từ thanh.
4. Antares Stainless Steel có phù hợp môi trường hóa chất không?
EFFEBI liệt kê Antares Stainless Steel cho các ứng dụng hóa chất, hóa dầu, nước, khí và không khí. Tuy nhiên khi sử dụng thực tế cần kiểm tra bảng tương thích vật liệu giữa môi chất, thân van, bi van và vật liệu làm kín trước khi lựa chọn.
5. Lybra Vertical điều khiển điện dùng ở đâu?
Lybra Vertical được EFFEBI thiết kế cho các mạch cần chuyển hướng dòng hoặc đóng hai đường, đặc biệt trong hệ thống sưởi, điều hòa và phân phối nước. Model E69AA có cấu hình F/F/F 3 ngả, bi L, kích thước 1/2”–1”, áp suất 40 bar và actuator điện 24 VAC/230 VAC.
