🏷️ Ly hợp ma sát Ondrives.US – Nối trục, lắp chi tiết và bù lệch tâm

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

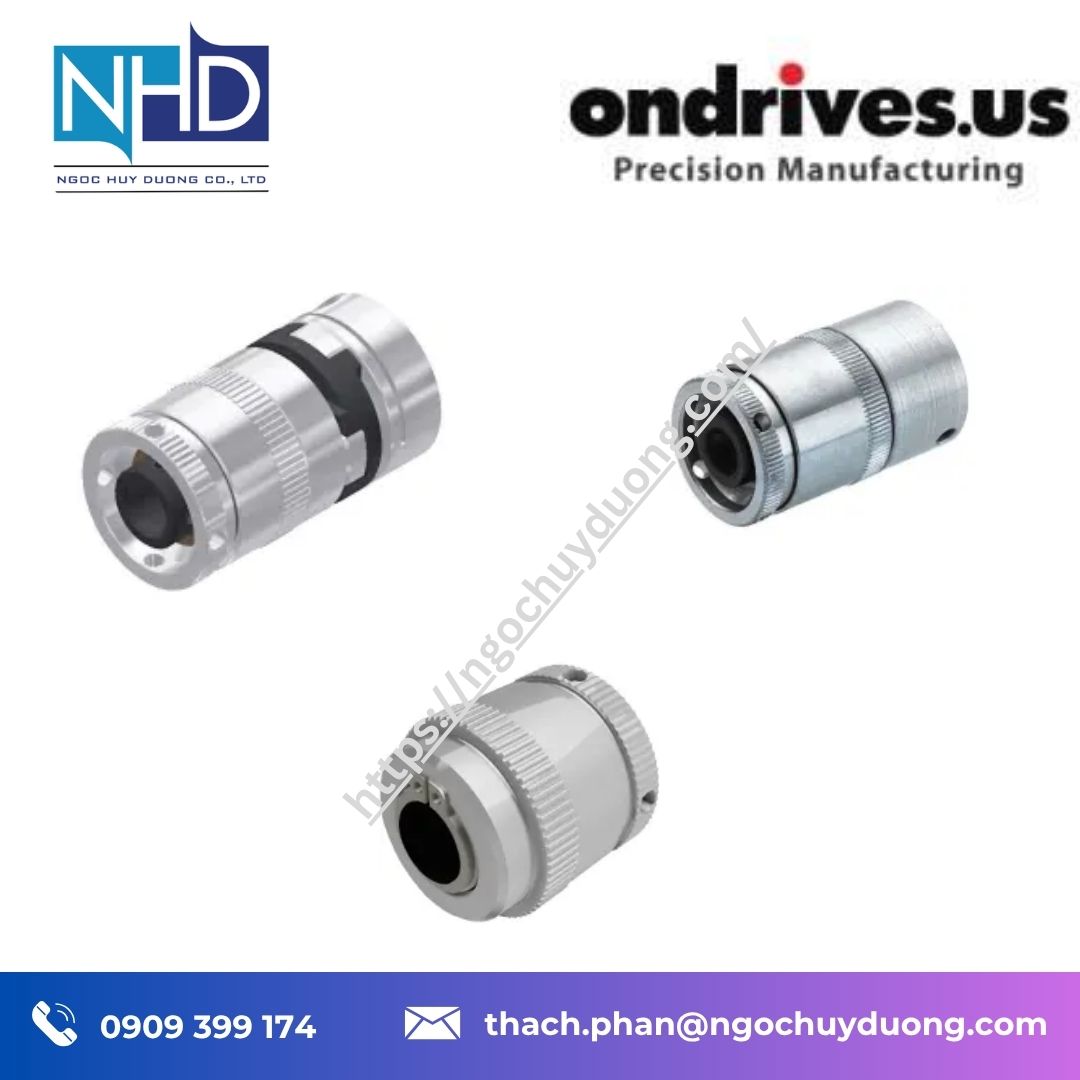

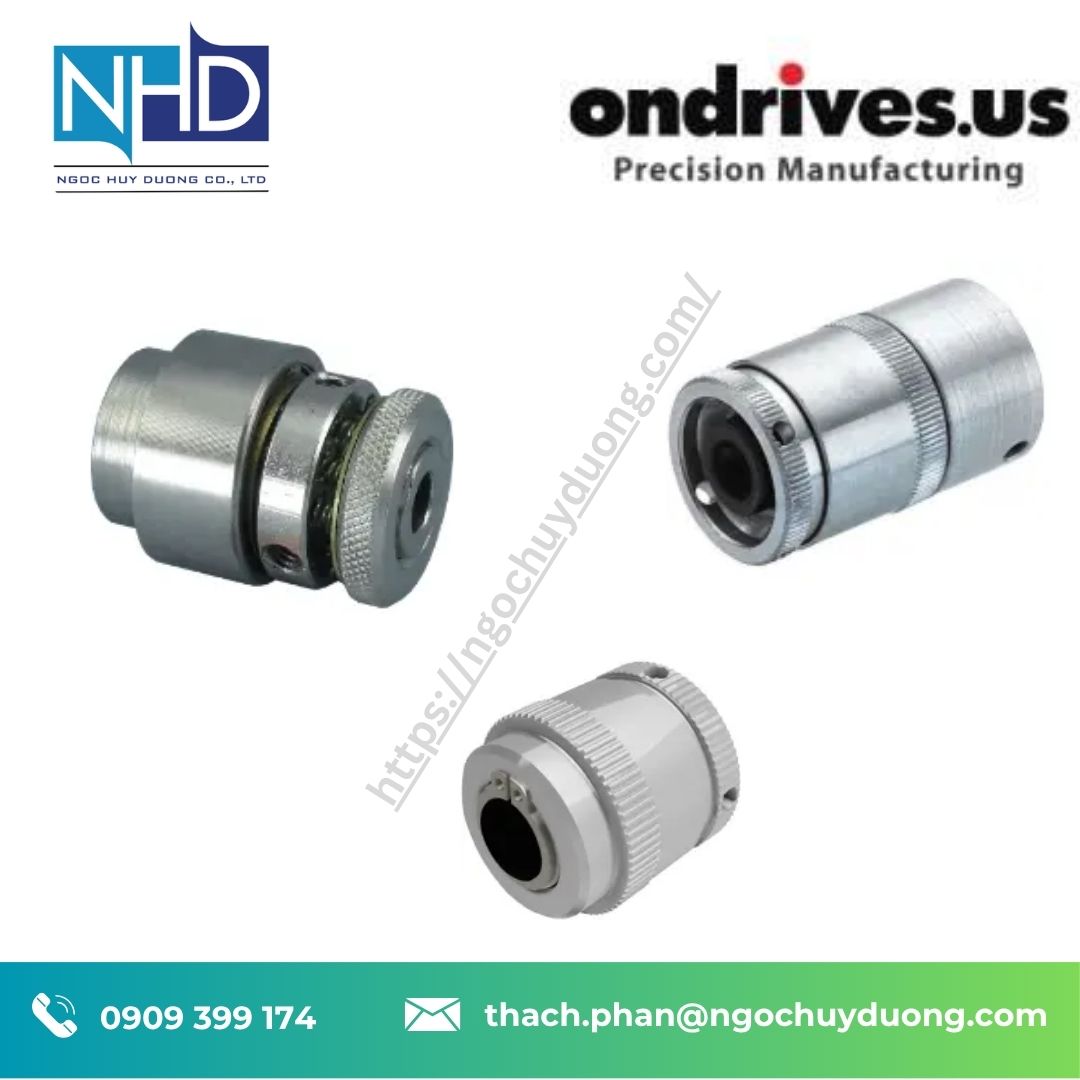

Ly hợp ma sát Ondrives.US là nhóm linh kiện truyền động được thiết kế để kiểm soát mô-men xoắn, cho phép truyền động bình thường hoặc chủ động trượt khi xảy ra quá tải. Hai dòng nổi bật gồm ly hợp nối trục và lắp trên chi tiết đến 100 in-lb và ly hợp có khớp nối bù lệch tâm.

Dòng ly hợp ma sát đến 100 in-lb có thể sử dụng theo cấu hình trục nối trục hoặc trục nối chi tiết, phù hợp với các hệ thống cần giới hạn mô-men trong quá trình vận hành liên tục, gián đoạn hoặc khi quá tải. Ondrives.US cung cấp cả loại mô-men cố định và mô-men điều chỉnh được, cùng lựa chọn kết cấu một đĩa hoặc nhiều đĩa.

Trong khi đó, ly hợp có khớp nối bù lệch tâm kết hợp chức năng truyền động và bù sai lệch giữa các trục trong cùng một cụm. Thiết kế không độ rơ giúp hạn chế ảnh hưởng của rung động, va đập và tình trạng khởi động tải nặng lên hệ thống truyền động.

Ngọc Huy Dương cung cấp sản phẩm Ondrives.US phục vụ các hệ thống máy móc công nghiệp, tự động hóa và truyền động chính xác, hỗ trợ lựa chọn cấu hình theo kích thước trục, mô-men và yêu cầu lắp đặt.

📞 Liên hệ Ngọc Huy Dương để được tư vấn cấu hình ly hợp phù hợp với thiết bị thực tế.

⚙️ Tính năng kỹ thuật nổi bật

• Kiểm soát mô-men xoắn: Cho phép truyền động bình thường và trượt khi đạt điều kiện mô-men đã thiết lập.
• Mô-men cố định hoặc điều chỉnh: Loại điều chỉnh sử dụng núm vặn có khía để thay đổi mô-men bằng tay; loại cố định được thiết lập sẵn tại nhà máy nhằm hạn chế thay đổi ngoài ý muốn sau khi lắp đặt.
• Nhiều phương án lắp đặt: Có cấu hình nối trục với trục và cấu hình lắp trên chi tiết như bánh răng, đĩa xích hoặc puli.
• Khả năng bù lệch trục: Dòng ly hợp bù lệch tâm hỗ trợ xử lý sai lệch góc và sai lệch hướng kính trong hệ thống truyền động.
• Kết cấu không độ rơ: Giúp truyền chuyển động chính xác và giảm ảnh hưởng của độ rơ cơ khí.
• Bảo vệ hệ truyền động: Có thể sử dụng như bộ giới hạn mô-men, bộ căng hoặc cơ cấu cho phép vượt tốc tùy cấu hình.

📧 Đội ngũ kỹ thuật Ngọc Huy Dương có thể hỗ trợ xác định loại ly hợp dựa trên mô-men làm việc, kích thước trục và phương án lắp đặt.

📋 Thông số kỹ thuật tiêu chuẩn

Hạng mục	Ly hợp ma sát đến 100 in-lb	Ly hợp bù lệch tâm
Kiểu sản phẩm	Ly hợp ma sát trượt	Ly hợp kết hợp khớp nối bù lệch
Cấu hình	Trục–trục, trục–chi tiết	Nối trục có bù lệch
Mô-men tối đa	100 in-lb	Tùy cấu hình
Điều chỉnh mô-men	Có	Có loại điều chỉnh và cố định
Kết cấu đĩa	Một đĩa hoặc nhiều đĩa	Khớp nối kiểu Oldham
Độ rơ	Theo cấu hình	Không độ rơ
Lệch góc	—	2°
Lệch hướng kính	—	0,016″ hoặc 0,020″ tùy kích thước
Tốc độ liên tục tối đa	Theo cấu hình	1.000 vòng/phút ở tải nhẹ
Nhiệt độ bề mặt cho phép	Theo cấu hình	Tối đa 175°C
Kích thước lỗ trục	Inch và hệ mét	Inch và hệ mét

Các thông số trên được tổng hợp từ thông tin kỹ thuật Ondrives.US công bố cho hai dòng sản phẩm; với từng mã cụ thể cần đối chiếu bảng kích thước và mô-men tương ứng trước khi đặt hàng.

📞 Liên hệ để được hỗ trợ xác định mã sản phẩm theo kích thước lỗ trục và mô-men yêu cầu.

Ondrivesus 273.25
Ondrivesus 281.25
Ondrivesus 281.48
Ondrivesus 311.25
Ondrivesus 311.48
Ondrivesus 403.25
Ondrivesus 411.25

Ondrivesus 325.25
Ondrivesus 333.25
Ondrivesus 333.48
Ondrivesus 343.25
Ondrivesus 351.25
Ondrivesus 351.48
Ondrivesus DPM160-3
Ondrivesus DPM160-4
Ondrivesus DPM161-4
Ondrivesus DPM162-4
Ondrivesus DPM163-4
Ondrivesus DPM164-4
Ondrivesus DPM160-5
Ondrivesus DPM161-5
Ondrivesus DPM162-5
Ondrivesus DPM163-5
Ondrivesus DPM164-5
Ondrivesus DPM165-5
Ondrivesus DPM166-5
Ondrivesus DPM180-20

🧱 Kết cấu – Độ bền và khả năng làm việc

Ly hợp ma sát nối trục của Ondrives.US sử dụng các đĩa ly hợp bằng thép kết hợp với các vòng ma sát và cụm moay-ơ. Cơ cấu điều chỉnh tác động thông qua lò xo và đĩa ép để tạo lực ép lên các bề mặt ma sát. Thiết kế này cho phép kiểm soát mô-men và tạo trạng thái trượt khi hệ thống vượt quá giới hạn đặt trước.

Với loại lắp trên chi tiết, một đầu ly hợp được thiết kế dạng cổ trục để lắp bánh răng, đĩa xích hoặc puli. Nhờ đó, ly hợp không chỉ truyền chuyển động mà còn giúp bảo vệ cơ cấu khi xảy ra kẹt hoặc quá tải.

Đối với dòng bù lệch tâm, khớp nối kiểu Oldham giúp bù sai lệch trong khi vẫn duy trì khả năng truyền mô-men. Ondrives.US công bố khả năng bù lệch góc 2° và lệch hướng kính theo từng dải kích thước.

🔁 Tương thích – Thay thế – Mở rộng

Sản phẩm có các lựa chọn lỗ trục hệ mét và hệ inch, phù hợp với nhiều loại trục truyền động. Dòng ly hợp nối trục còn có thể sử dụng lỗ trục khác kích thước giữa hai phía và có tùy chọn rãnh then.

Ondrives.US cũng nhận sản phẩm sửa đổi và chế tạo theo yêu cầu, phù hợp với những hệ thống có kích thước lắp đặt hoặc yêu cầu mô-men riêng biệt.

Đối với ứng dụng cần vừa truyền mô-men vừa xử lý sai lệch trục, dòng Misalignment Clutch Coupling là lựa chọn chuyên biệt, giúp giảm tải bất lợi lên trục, ổ bi và hộp số do tình trạng lệch trục.

🎯 Ứng dụng thực tế

Ly hợp Ondrives.US có thể được sử dụng trong:

• Cơ cấu truyền động cần giới hạn mô-men khi quá tải.
• Máy tự động hóa và thiết bị điều khiển chuyển động.
• Cụm truyền động sử dụng bánh răng, puli hoặc đĩa xích.
• Cơ cấu cần bảo vệ khi xảy ra kẹt cơ khí.
• Hệ thống truyền động có yêu cầu kiểm soát mô-men liên tục hoặc gián đoạn.
• Máy có hiện tượng sai lệch giữa các trục do lắp ráp, tải trọng hoặc giãn nở nhiệt.
• Cơ cấu cần kết hợp giới hạn mô-men và bù sai lệch trục.

Theo Ondrives.US, sai lệch trục có thể xuất phát từ lắp ráp không đồng tâm, mô-men lớn khi khởi động, giãn nở nhiệt của vỏ hộp số hoặc biến dạng trục do tải cao. Ly hợp có khớp nối bù lệch được thiết kế để xử lý những điều kiện này.

💡 Tại sao nên mua tại Ngọc Huy Dương?

Ngọc Huy Dương cung cấp thiết bị truyền động công nghiệp Ondrives.US cho các hệ thống máy móc và tự động hóa tại Việt Nam, hỗ trợ khách hàng lựa chọn sản phẩm theo thông số thực tế.

• Tư vấn dựa trên kích thước trục và mô-men làm việc.
• Hỗ trợ lựa chọn cấu hình lỗ trục hệ mét hoặc hệ inch.
• Tư vấn loại mô-men cố định hoặc điều chỉnh.
• Hỗ trợ xác định cấu hình nối trục hoặc lắp trên chi tiết.
• Hỗ trợ yêu cầu sản phẩm sửa đổi và chế tạo theo bản vẽ khi cần.

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật

CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 www.ngochuyduong.com
☎️ 0909 399 174
✉️ thach.phan@ngochuyduong.com

Hãy cung cấp đường kính trục, mô-men làm việc, tốc độ quay, phương án lắp đặt và yêu cầu về giới hạn mô-men để được tư vấn cấu hình phù hợp.

🧩 Phiên bản & Mã sản phẩm

Nhóm sản phẩm được Ondrives.US phân loại gồm:

• Ondrives.US Shaft to Shaft & Component Mount Clutches up to 100 in-lb – ly hợp ma sát nối trục và lắp trên chi tiết, mô-men kéo tối đa 100 in-lb.
• Ondrives.US Misalignment Clutch Coupling – ly hợp kết hợp khớp nối bù lệch trục.
• Các cấu hình có thể lựa chọn theo mô-men cố định hoặc điều chỉnh, một đĩa hoặc nhiều đĩa, lỗ trục hệ mét hoặc hệ inch.

Đối với dòng bù lệch, Ondrives.US cung cấp cả phiên bản mô-men điều chỉnh và cố định, đồng thời có thể chế tạo hoặc sửa đổi theo yêu cầu kỹ thuật.

📩 Vui lòng liên hệ Ngọc Huy Dương để nhận bảng mã đầy đủ, bản vẽ kích thước và thông số của từng cấu hình.

🧩 FAQ – Câu hỏi thường gặp

1. Ly hợp ma sát Ondrives.US dùng để làm gì?
Sản phẩm dùng để kiểm soát mô-men truyền động, cho phép hệ thống trượt khi đạt giới hạn và hỗ trợ bảo vệ cơ cấu khi quá tải hoặc kẹt.

2. Dòng đến 100 in-lb có những kiểu lắp nào?
Có hai cấu hình chính là nối trục với trục và lắp trên chi tiết. Loại lắp trên chi tiết có thể dùng để gắn bánh răng, đĩa xích hoặc puli.

3. Ly hợp có khớp nối bù lệch có độ rơ không?
Ondrives.US công bố dòng này là không độ rơ, với khả năng bù lệch góc 2° và lệch hướng kính tùy dải kích thước.

4. Có thể điều chỉnh mô-men của ly hợp không?
Có. Ondrives.US cung cấp loại điều chỉnh mô-men bằng núm vặn và loại mô-men cố định được thiết lập tại nhà máy.

5. Có thể đặt ly hợp theo kích thước riêng không?
Có. Ondrives.US cho biết có thể hỗ trợ sản phẩm sửa đổi, chế tạo theo yêu cầu và sản xuất theo bản vẽ đối với các ứng dụng có yêu cầu đặc biệt.
