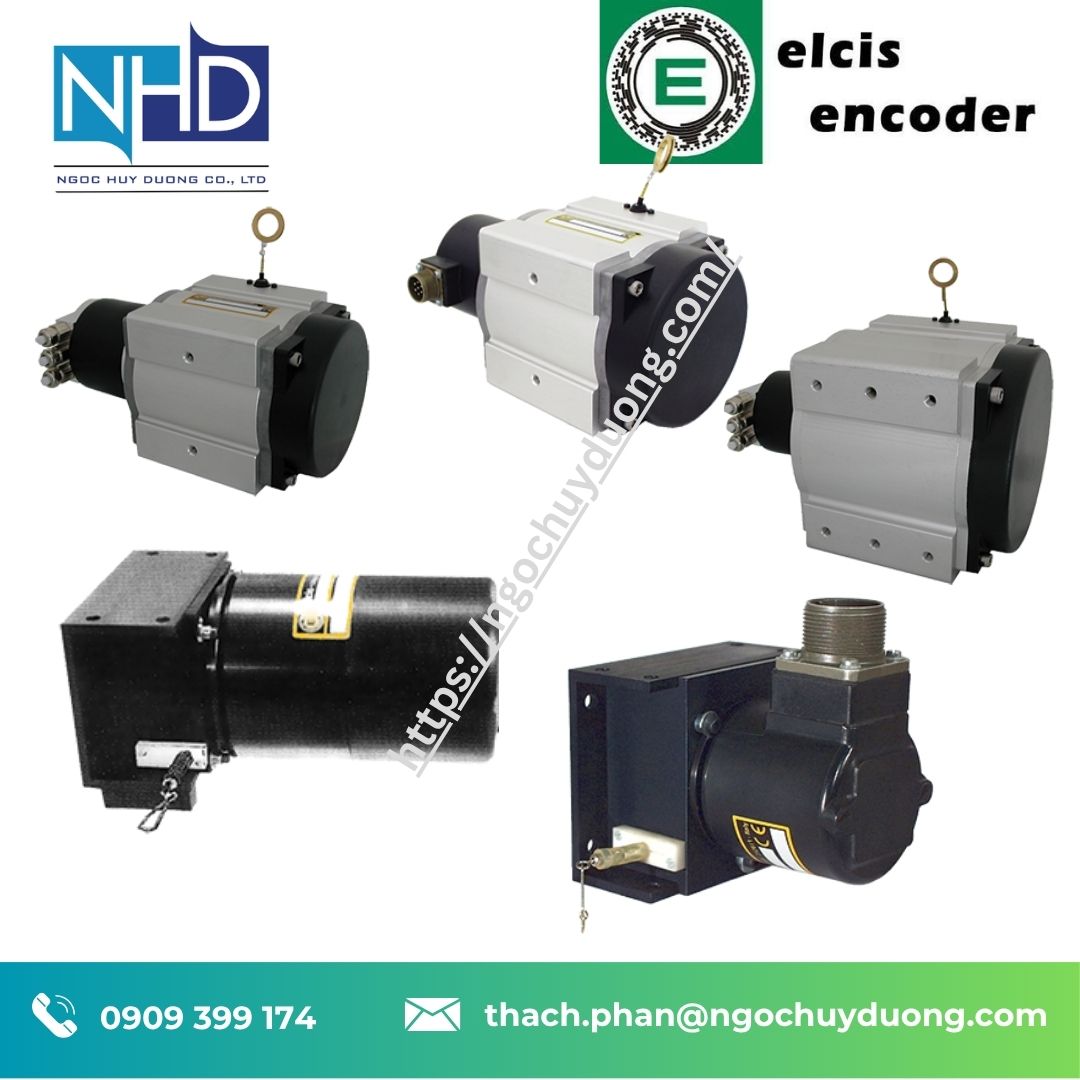

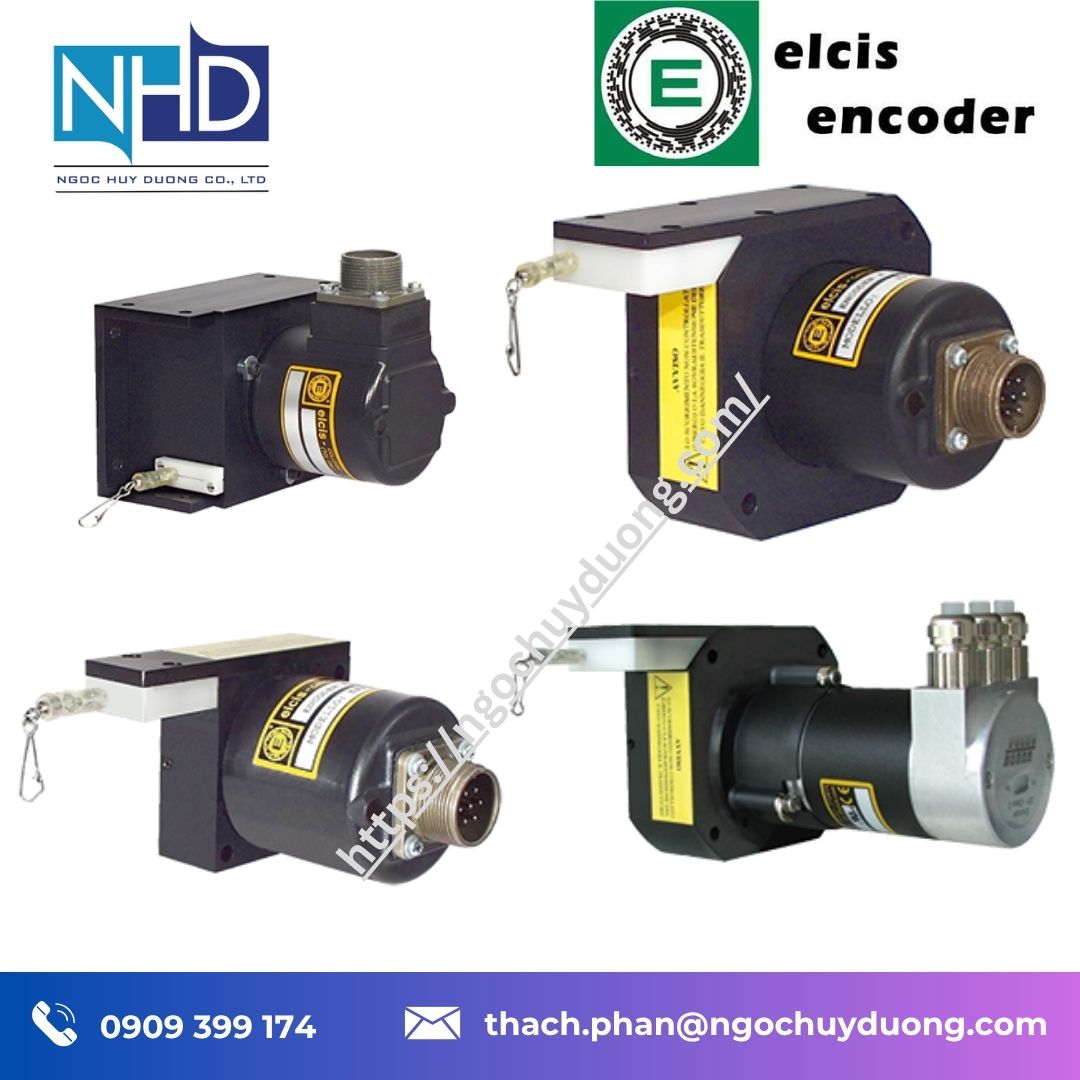

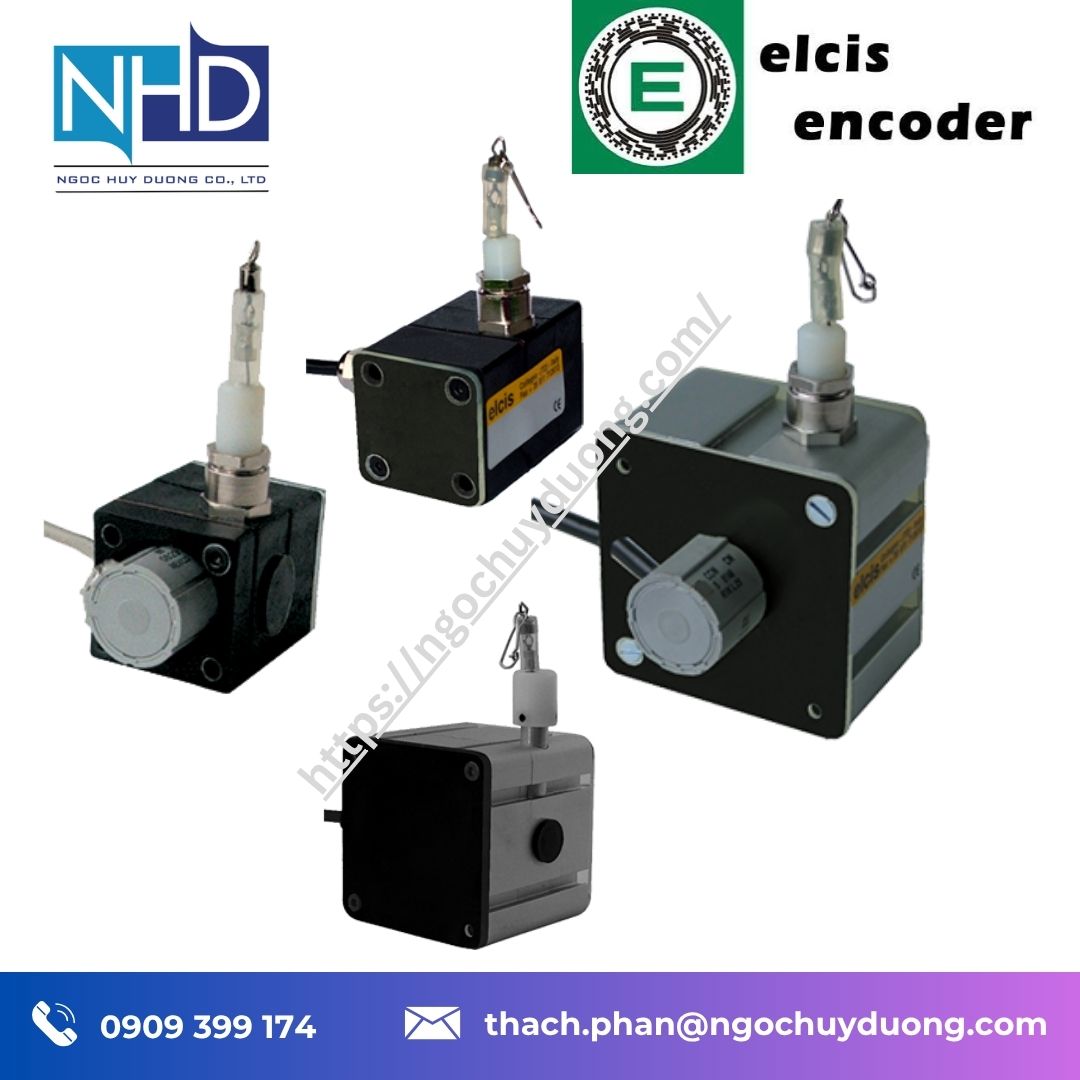

Encoder ELCIS L03 Series Cable Transducers – Encoder kéo dây đo hành trình tuyến tính chính xác cho hệ thống tự động hóa công nghiệp
Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📌 Giới thiệu tổng quan
Encoder ELCIS L03 Series Cable Transducers là dòng encoder kéo dây đo hành trình tuyến tính (Cable Transducer / Draw Wire Encoder) được phát triển bởi ELCIS – Italy, chuyên dùng để đo khoảng cách, hành trình và vị trí tuyến tính trong các hệ thống tự động hóa công nghiệp. Dòng sản phẩm được thiết kế dành cho những ứng dụng mà các cảm biến tuyến tính truyền thống như thước từ hoặc cảm biến thanh (Rod Transducer) không thể đáp ứng do hạn chế về không gian lắp đặt, chiều dài đo hoặc chi phí đầu tư.
Nguyên lý hoạt động của ELCIS L03 Series dựa trên việc đo chiều dài của dây cáp thép không gỉ tự thu hồi (Stainless Steel Cable). Khi dây cáp được kéo ra hoặc thu vào theo chuyển động của cơ cấu máy, tang cuốn bên trong sẽ truyền chuyển động quay đến bộ cảm biến. Tùy theo yêu cầu của ứng dụng, bộ cảm biến có thể là Incremental Encoder, Multiturn Absolute Encoder hoặc Multiturn Potentiometer, giúp chuyển đổi chuyển động tuyến tính thành tín hiệu điện có độ chính xác cao.
Với khả năng đo hành trình lên đến 60 mét và độ phân giải tối đa 0,1 mm, L03 Series là giải pháp lý tưởng cho các hệ thống cầu trục, cổng trục, thang nâng, kho thông minh, thiết bị nâng hạ, robot công nghiệp, máy ép, dây chuyền tự động hóa và nhiều ứng dụng yêu cầu đo hành trình dài.
ELCIS là thương hiệu nổi tiếng đến từ Italy với hơn 40 năm kinh nghiệm trong lĩnh vực encoder và cảm biến vị trí công nghiệp. Các sản phẩm của hãng được sản xuất theo tiêu chuẩn châu Âu, nổi bật với độ chính xác cao, độ bền cơ khí vượt trội và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Tại Việt Nam, Ngọc Huy Dương là đơn vị phân phối chính hãng các sản phẩm ELCIS, cam kết cung cấp đầy đủ CO, CQ, hỗ trợ lựa chọn model, tư vấn kỹ thuật và bảo hành trên toàn quốc.
📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Encoder ELCIS L03 Series Cable Transducers
⚙️ Tính năng kỹ thuật nổi bật Encoder ELCIS L03 Series Cable Transducers
Đo hành trình lên đến 60 mét
ELCIS L03 có khả năng đo hành trình rất dài mà vẫn đảm bảo độ chính xác cao, phù hợp với các thiết bị nâng hạ, cầu trục và hệ thống tự động quy mô lớn.
Độ phân giải cao đến 0,1 mm
Hệ thống cơ khí chính xác kết hợp với encoder hoặc biến trở giúp đạt độ phân giải lên tới 0,1 mm, đáp ứng các ứng dụng điều khiển vị trí chính xác.
Hỗ trợ nhiều công nghệ cảm biến
Có thể tích hợp:
- Incremental Encoder
- Multiturn Absolute Encoder
- Multiturn Potentiometer
giúp người dùng linh hoạt lựa chọn theo yêu cầu của hệ thống điều khiển.
Dây cáp thép không gỉ tự thu hồi
Sử dụng dây cáp inox chất lượng cao cùng cơ cấu lò xo tự cuốn giúp thiết bị vận hành ổn định, giảm mài mòn và tăng tuổi thọ.
Thiết kế nhỏ gọn
Cho phép lắp đặt tại những vị trí mà các cảm biến tuyến tính dạng thanh hoặc thước đo không thể bố trí.
Hoạt động ổn định trong môi trường công nghiệp
Kết cấu cơ khí chắc chắn cùng vật liệu chất lượng cao giúp thiết bị chống rung, chống bụi và hoạt động liên tục trong thời gian dài.
📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com – Encoder ELCIS L03 Series Cable Transducers Chính hãng
📋 Thông số kỹ thuật tiêu chuẩn Encoder ELCIS L03 Series Cable Transducers
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
| Thông số kỹ thuật | Giá trị điển hình |
|---|---|
| Loại thiết bị | Cable Transducer |
| Nguyên lý đo | Dây cáp thép không gỉ |
| Chiều dài đo tối đa | 60 m |
| Độ phân giải tối đa | 0,1 mm |
| Công nghệ tín hiệu | Incremental Encoder / Absolute Encoder / Potentiometer |
| Kiểu dây | Stainless Steel Cable |
| Cơ cấu cuốn dây | Tự thu hồi bằng lò xo |
| Ứng dụng | Đo hành trình, khoảng cách và vị trí tuyến tính |
📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – Encoder ELCIS L03 Series Cable Transducers
| Model | Hành trình đo | Độ phân giải | Nguồn cấp | Ngõ ra số | Ngõ ra biến trở | Ngõ ra analog |
|---|---|---|---|---|---|---|
| ELCIS AF13P | 10.000–30.000 mm | 0,1 mm / 1 mm | 10–30 VDC | Encoder tuyệt đối PROFIBUS-DP | Không có | Không có |
| ELCIS AF13S | 10.000–30.000 mm | 0,1 mm / 1 mm | 10–30 VDC | Encoder tuyệt đối SSI | Không có | Không có |
| ELCIS AF19P | 40.000–60.000 mm | 0,1 mm / 1 mm | 10–30 VDC | Encoder tuyệt đối PROFIBUS-DP | Không có | Không có |
| ELCIS AF19S | 40.000–60.000 mm | 0,1 mm / 1 mm | 10–30 VDC | Encoder tuyệt đối SSI | Không có | Không có |
| ELCIS AF500 | 5.000 mm | 0,1 mm / 1 mm | 5–30 VDC | Encoder tuyệt đối | Không có | Không có |
| ELCIS EF13I | 10.000–30.000 mm | 0,1 mm / 1 mm | 5–30 VDC | Encoder gia tăng (Incremental) | 1 kΩ | 4–20 mA hoặc 0–10 V |
| ELCIS EF150 | 1.500 mm | 0,1 mm / 1 mm | 5–30 VDC | Encoder gia tăng (Incremental) | 1 kΩ | 4–20 mA hoặc 0–10 V |
| ELCIS EF19I | 40.000–60.000 mm | 0,1 mm / 1 mm | 5–30 VDC | Encoder gia tăng (Incremental) | 1 kΩ | 4–20 mA hoặc 0–10 V |
| ELCIS EF500 | 5.000 mm | 0,1 mm / 1 mm | 5–30 VDC | Encoder gia tăng (Incremental) | 1 kΩ | 4–20 mA hoặc 0–10 V |
| ELCIS EFK150 | 1.500 mm | 0,1 mm / 1 mm | 5–30 VDC | Encoder gia tăng (Incremental) | 1 kΩ | 4–20 mA hoặc 0–10 V |
| ELCIS EFK200 | 2.000 mm | 0,1 mm / 1 mm | 5–30 VDC | Encoder gia tăng (Incremental) | 1 kΩ | 4–20 mA hoặc 0–10 V |
| ELCIS EFK300 | 3.000 mm | 0,1 mm / 1 mm | 5–30 VDC | Encoder gia tăng (Incremental) | 1 kΩ | 4–20 mA hoặc 0–10 V |
| ELCIS EFK600 | 6.000 mm | 0,1 mm / 1 mm | 5–30 VDC | Encoder gia tăng (Incremental) | 1 kΩ | 4–20 mA hoặc 0–10 V |
| ELCIS F300C | 3.000 mm | 0,1 mm / 1 mm | 10–30 VDC | Encoder tuyệt đối CANopen | Không có | Không có |
| ELCIS F300D | 3.000 mm | 0,1 mm / 1 mm | 10–30 VDC | Encoder tuyệt đối DeviceNet | Không có | Không có |
| ELCIS F300P | 3.000 mm | 0,1 mm / 1 mm | 10–30 VDC | Encoder tuyệt đối PROFIBUS-DP | Không có | Không có |
| ELCIS F300S | 3.000 mm | 0,1 mm / 1 mm | 10–30 VDC | Encoder tuyệt đối SSI | Không có | Không có |
| ELCIS F3A | 0–750 mm | Vô hạn | Không yêu cầu | Encoder gia tăng | 1 kΩ | Không có |
| ELCIS F3C | 0–750 mm | Vô hạn | 5–24 VDC | Không có | 1 kΩ | 4–20 mA / 0–10 V / 0–5 V |
| ELCIS F5A | 0–1.250 mm | Vô hạn | Không yêu cầu | Encoder gia tăng hoặc tuyệt đối | 1 kΩ | Không có |
| ELCIS F5C | 0–1.250 mm | Vô hạn | 5–24 VDC | Không có | 1 kΩ | 4–20 mA / 0–10 V / 0–5 V |
| ELCIS F600C | 6.000 mm | 0,1 mm / 1 mm | 10–30 VDC | Encoder tuyệt đối CANopen | Không có | Không có |
| ELCIS F600D | 6.000 mm | 0,1 mm / 1 mm | 10–30 VDC | Encoder tuyệt đối DeviceNet | Không có | Không có |
| ELCIS F600S | 6.000 mm | 0,1 mm / 1 mm | 10–30 VDC | Encoder tuyệt đối SSI | Không có | Không có |
| ELCIS F6A | 0–1.500 mm | Vô hạn | Không yêu cầu | Encoder gia tăng hoặc tuyệt đối | 1 kΩ | Không có |
| ELCIS F6C | 0–1.500 mm | Vô hạn | 5–24 VDC | Không có | 1 kΩ | 4–20 mA / 0–10 V / 0–5 V |
| ELCIS F7A | 0–2.000 mm | Vô hạn | Không yêu cầu | Encoder gia tăng hoặc tuyệt đối | 1 kΩ | Không có |
| ELCIS F7C | 0–2.000 mm | Vô hạn | 5–24 VDC | Không có | 1 kΩ | 4–20 mA / 0–10 V / 0–5 V |
| ELCIS F7D | 0–2.000 mm | Vô hạn | 5–24 VDC | Không có | 2 biến trở 1 kΩ | 4–20 mA / 0–10 V / 0–5 V |
🧱 Vật liệu & xử lý – Độ bền vượt trội Encoder ELCIS L03 Series Cable Transducers
ELCIS L03 được chế tạo từ các vật liệu chất lượng cao nhằm đảm bảo khả năng làm việc liên tục trong môi trường công nghiệp:
- Thân hợp kim nhôm hoặc thép cường độ cao.
- Dây cáp inox chống ăn mòn.
- Tang cuốn chính xác cao.
- Lò xo tự thu hồi tuổi thọ lớn.
- Trục thép gia công chính xác.
- Ổ bi chịu tải và chống rung.
- Linh kiện điện tử chất lượng công nghiệp.
Thiết kế chắc chắn giúp thiết bị duy trì độ chính xác trong hàng triệu chu kỳ làm việc và giảm tối đa chi phí bảo trì.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Encoder ELCIS L03 Series Cable Transducers Chính hãng
🔁 Tương thích – Thay thế – Mở rộng Encoder ELCIS L03 Series Cable Transducers
ELCIS L03 dễ dàng tích hợp với:
- PLC Siemens.
- PLC Mitsubishi.
- PLC Omron.
- PLC Schneider Electric.
- PLC Rockwell Automation.
- PLC Beckhoff.
- PLC Delta.
- Servo Drive.
- Motion Controller.
- Hệ thống SCADA.
- Hệ thống điều khiển vị trí.
- Robot công nghiệp.
Sản phẩm có thể thay thế nhiều dòng Draw Wire Encoder, Cable Extension Encoder hoặc Cable Transducer của các thương hiệu quốc tế khi lựa chọn đúng thông số kỹ thuật.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Encoder ELCIS L03 Series Cable Transducers Chính hãng
🎯 Ứng dụng thực tế Encoder ELCIS L03 Series Cable Transducers
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com -Encoder ELCIS L03 Series Cable Transducers Chính hãng
Encoder ELCIS L03 được ứng dụng rộng rãi trong:
- Cầu trục.
- Cổng trục.
- Hệ thống nâng hạ.
- Kho thông minh (AS/RS).
- Robot công nghiệp.
- Máy ép thủy lực.
- Máy ép nhựa.
- Máy cắt kim loại.
- Máy đóng gói.
- Máy dệt.
- Thiết bị vận chuyển.
- Thiết bị khai khoáng.
- Máy xây dựng.
- Dây chuyền tự động hóa.
- Thiết bị OEM.
📞 Gọi tư vấn theo ngành: 0909 399 174 – Encoder ELCIS L03 Series Cable Transducers
💡 Tại sao nên mua tại Ngọc Huy Dương?
- Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp và tự động hóa.
- Phân phối ELCIS chính hãng 100%.
- Cung cấp đầy đủ CO, CQ.
- Giá cạnh tranh.
- Tư vấn lựa chọn model theo hành trình và tín hiệu.
- Hỗ trợ kỹ thuật trước và sau bán hàng.
- Chính sách bảo hành chính hãng.
- Giao hàng trên toàn quốc.
- Đồng hành lâu dài cùng doanh nghiệp trong suốt quá trình vận hành.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật Encoder ELCIS L03 Series Cable Transducers
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174
Để được tư vấn lựa chọn Encoder ELCIS L03 Series Cable Transducers phù hợp với hệ thống của bạn, vui lòng liên hệ với Ngọc Huy Dương qua website hoặc hệ thống phân phối chính thức.
🧩 Phiên bản & Mã sản phẩm Encoder ELCIS L03 Series Cable Transducers
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com- Encoder ELCIS L03 Series Cable Transducers Chính hãng
ELCIS cung cấp nhiều phiên bản L03 Series nhằm đáp ứng đa dạng ứng dụng:
- Encoder ELCIS L03 Incremental Cable Transducer.
- Encoder ELCIS L03 Absolute Cable Transducer.
- Encoder ELCIS L03 Multiturn Cable Encoder.
- Encoder ELCIS L03 Potentiometric Cable Transducer.
- Phiên bản hành trình ngắn.
- Phiên bản hành trình dài đến 60 m.
- Phiên bản độ phân giải cao.
- Phiên bản OEM theo yêu cầu.
📩 Bạn cần bảng model Encoder ELCIS L03 Series Cable Transducers đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com
🧩 FAQ
1. Encoder ELCIS L03 Series là gì?
Đây là dòng encoder kéo dây dùng để đo khoảng cách và hành trình tuyến tính bằng dây cáp thép không gỉ kết hợp với encoder hoặc biến trở.
2. L03 Series có thể đo tối đa bao nhiêu?
Thiết bị có khả năng đo hành trình lên tới 60 mét, phù hợp với các ứng dụng yêu cầu đo khoảng cách lớn.
3. L03 Series sử dụng những loại cảm biến nào?
Tùy theo yêu cầu, sản phẩm có thể tích hợp Incremental Encoder, Multiturn Absolute Encoder hoặc Multiturn Potentiometer.
4. Thiết bị phù hợp với những ứng dụng nào?
ELCIS L03 được sử dụng trong cầu trục, kho thông minh, máy CNC, robot công nghiệp, thiết bị nâng hạ, máy đóng gói và nhiều hệ thống tự động hóa khác.
5. Mua Encoder ELCIS L03 Series chính hãng ở đâu?
Ngọc Huy Dương là đơn vị phân phối chính hãng các sản phẩm ELCIS tại Việt Nam, cung cấp đầy đủ CO/CQ, hỗ trợ kỹ thuật và bảo hành chính hãng trên toàn quốc.
