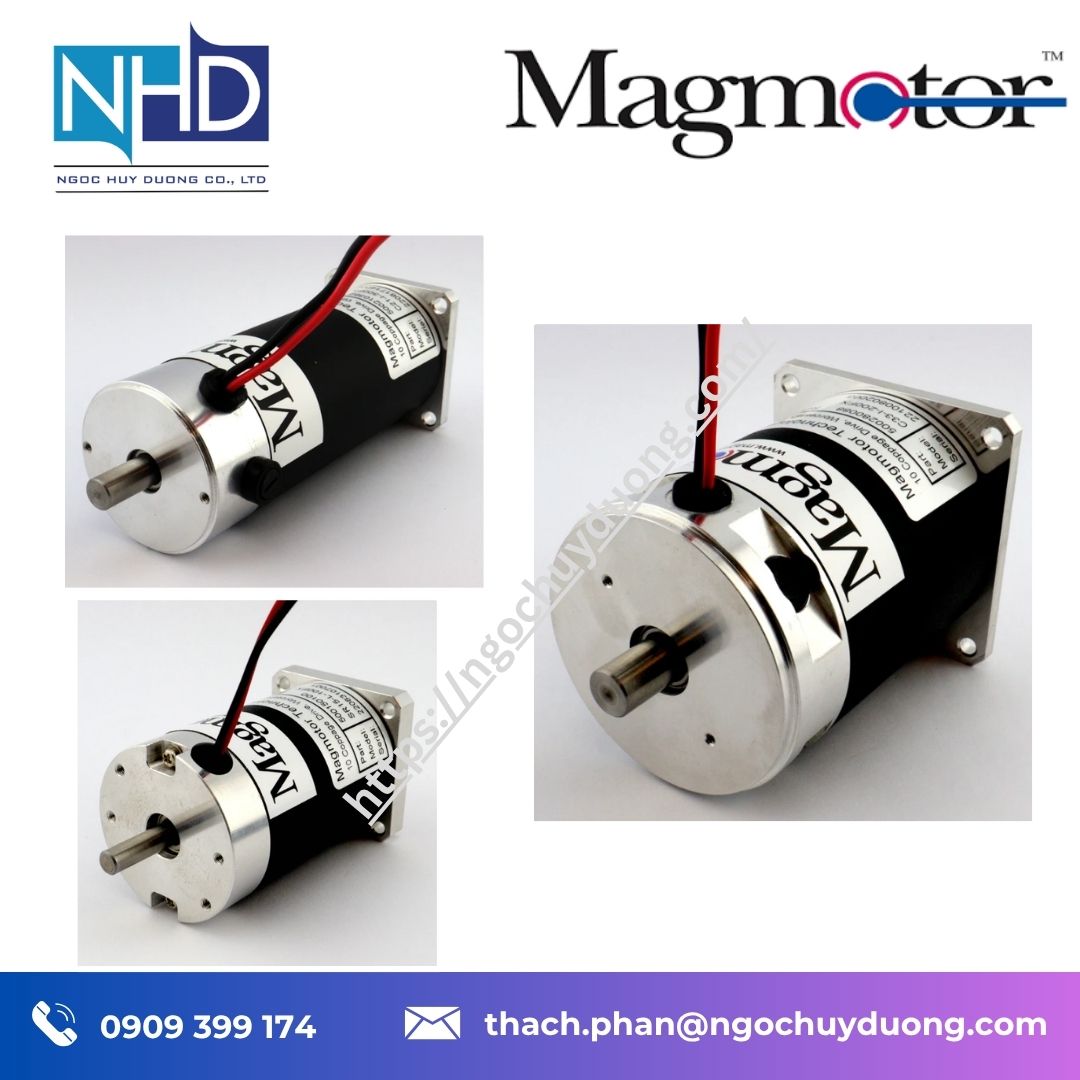

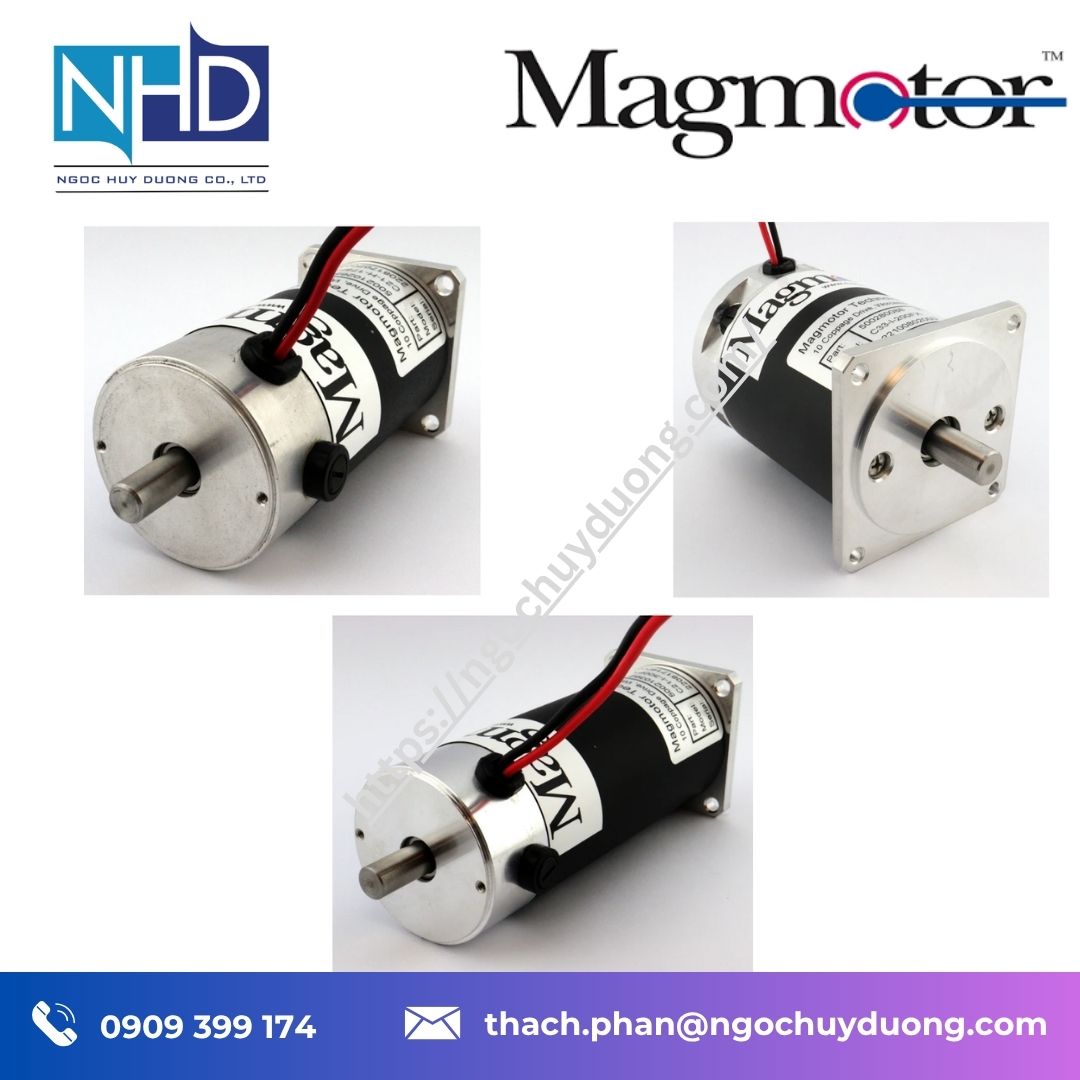

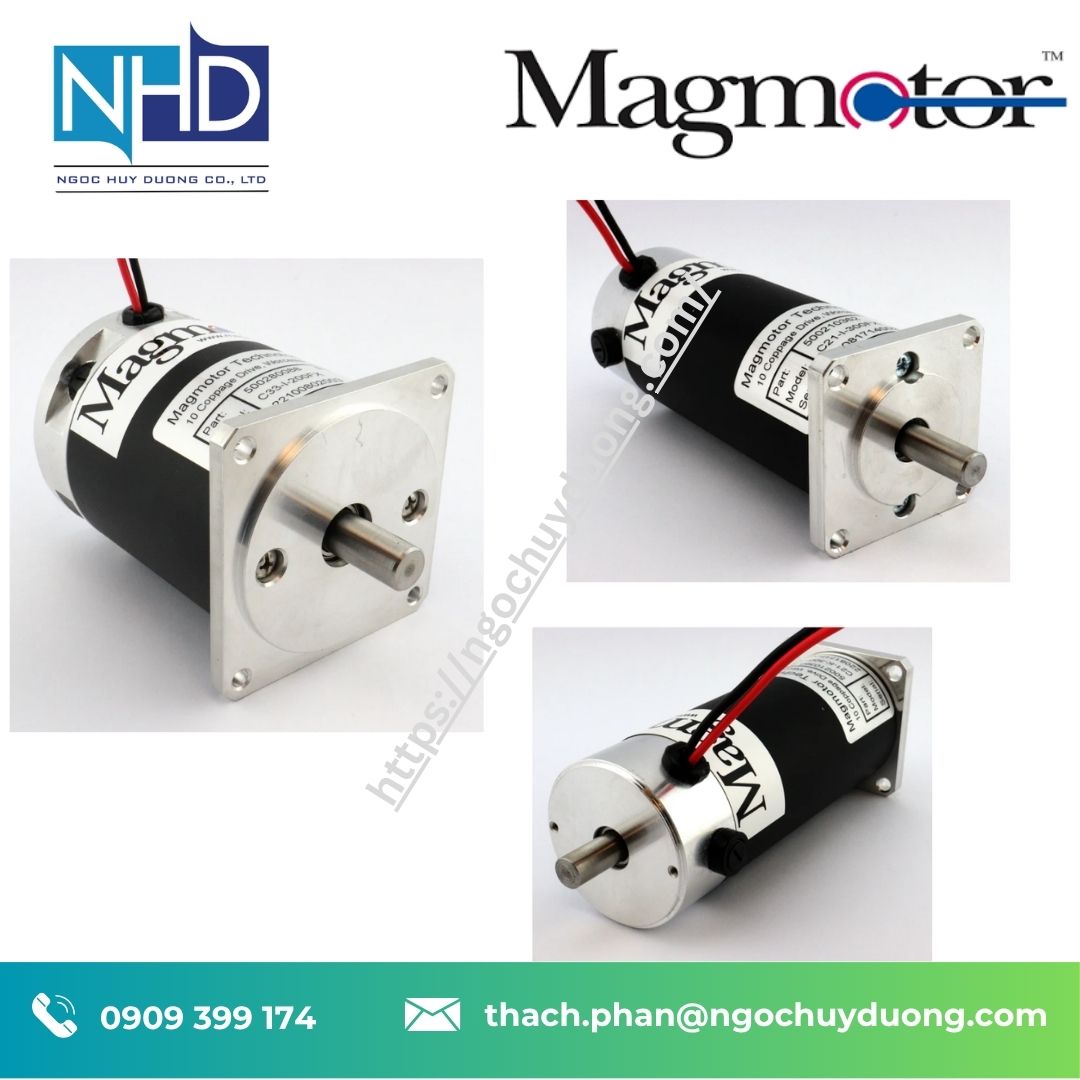

Động cơ DC chổi than Magmotor C21/C33 – Mô-men xoắn cao, đa dạng điện áp

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

Động cơ DC chổi than Magmotor là dòng động cơ truyền động dành cho các hệ thống tự động hóa, thiết bị cơ điện và máy móc cần khả năng điều khiển tốc độ, mô-men xoắn ổn định. Trong nhóm sản phẩm được giới thiệu lần này có Magmotor C21-I-300FX, C21-K-300FX và C33-I-200FX, tương ứng các mã sản phẩm 500210362, 500210363 và 500280088. Các mẫu này được Magmotor cung cấp với nhiều mức điện áp và mô-men xoắn, giúp kỹ sư có thêm lựa chọn khi thiết kế hệ thống truyền động DC.

Trong đó, C21 sử dụng kết cấu 2 cực, mặt bích lắp đặt NEMA 23 và thiết kế hướng đến các ứng dụng cần động cơ nhỏ gọn nhưng vẫn có mật độ công suất phù hợp. Dòng C21 hỗ trợ nhiều cuộn dây khác nhau, có tùy chọn bộ mã hóa, hộp số, phanh, dây dẫn, đầu nối và thiết kế cơ khí theo yêu cầu.

C33-I-200FX thuộc dòng C33 với kết cấu 4 cực, mặt bích NEMA 34 và khả năng đạt mô-men xoắn liên tục cao hơn nhóm C21. Đây là lựa chọn phù hợp khi hệ thống cần lực kéo lớn hơn nhưng vẫn muốn sử dụng động cơ DC chổi than có khả năng tích hợp bộ mã hóa.

Ngọc Huy Dương cung cấp giải pháp động cơ công nghiệp Magmotor cho khách hàng tại Việt Nam, hỗ trợ lựa chọn mã động cơ theo điện áp, mô-men xoắn, kích thước lắp đặt và yêu cầu truyền động thực tế.

⚙️ Tính năng kỹ thuật nổi bật

• Magmotor C21-I-300FX: điện áp 36–120 VDC, mô-men xoắn liên tục 26–45 oz-in.
• Magmotor C21-K-300FX: điện áp 60–150 VDC, mô-men xoắn liên tục 37–44 oz-in.
• Magmotor C33-I-200FX: điện áp 48–96 VDC, mô-men xoắn liên tục 35–82 oz-in.
• C21 sử dụng 2 cực, mặt bích NEMA 23; C33 sử dụng 4 cực, mặt bích NEMA 34.
• Cả ba mã đều có cấu hình Encoder Ready, thuận tiện cho các hệ thống cần phản hồi vị trí hoặc tốc độ.
• Các sản phẩm được công bố đáp ứng REACH, RoHS và CE.

📋 Thông số kỹ thuật tiêu chuẩn

Các thông số trên là giá trị được Magmotor công bố cho từng cấu hình; điều kiện tải, điện áp và hệ thống điều khiển thực tế có thể làm thay đổi kết quả vận hành.

Magmotor SR15-N2-200FX
Magmotor SR15-M-200FX
Magmotor SR15-K-150FX
Magmotor SR15-N-150FX
Magmotor SR15-L-100FX
Magmotor C21-F-175X
Magmotor C21-B-230X
Magmotor C21-H-175FX
Magmotor C21-F-175FX
Magmotor C21-K-175FX
Magmotor C21-M-175FX
Magmotor C21-G-230FX
Magmotor C21-J-230FX
Magmotor C21-M-230FX
Magmotor C21-F-300FX
Magmotor C21-I-300FX
Magmotor C21-K-300FX
Magmotor C33-I-200FX
Magmotor C33-E-300FX
Magmotor S28-E-200X
Magmotor C33-F-200FX

🧱 Kết cấu – Độ bền và khả năng tích hợp

Điểm đáng chú ý của nhóm sản phẩm này là thiết kế dạng thân trụ kết hợp mặt bích phía trước, thuận tiện bố trí vào cụm máy. C21-I-300FX và C21-K-300FX sử dụng chuẩn NEMA 23, phù hợp với các hệ thống có không gian lắp đặt vừa phải. Trong khi đó, C33-I-200FX sử dụng mặt bích NEMA 34 và kết cấu 4 cực, hướng đến yêu cầu mô-men xoắn cao hơn.

Magmotor cũng cung cấp các tùy chọn như bộ mã hóa, hộp số, phanh, cuộn dây theo ứng dụng, dây dẫn, đầu nối, puly và một số thiết kế cơ khí tùy chỉnh.

🔁 Tương thích – Thay thế – Mở rộng

Ba mã động cơ có sự khác biệt rõ ràng về điện áp, mô-men xoắn và kích thước mặt bích. Vì vậy, khi thay thế động cơ hiện hữu, cần đối chiếu điện áp nguồn DC, mô-men tải, tốc độ yêu cầu, chuẩn mặt bích, kích thước trục và phương án phản hồi.

C21-I-300FX và C21-K-300FX có cùng nền tảng NEMA 23 nhưng khác dải điện áp và đặc tính điện. C33-I-200FX chuyển sang chuẩn NEMA 34, phù hợp với hệ thống yêu cầu kích thước lắp đặt và khả năng tạo mô-men khác biệt. Không nên thay thế trực tiếp chỉ dựa trên công suất hoặc điện áp danh nghĩa.

🎯 Ứng dụng thực tế

Magmotor công bố các dòng C21 và C33 cho nhiều ứng dụng như robot, tự động hóa công nghiệp, thiết bị bán dẫn, thiết bị y tế, máy lắp ráp tự động, thiết bị phòng thí nghiệm, thiết bị dược phẩm và máy định vị X-Y-Z.

Trong thực tế, các cấu hình trên có thể được xem xét cho:

• Cụm truyền động máy tự động.
• Bàn trượt và cơ cấu định vị.
• Thiết bị robot và cơ cấu chấp hành.
• Máy lắp ráp và máy kiểm tra.
• Hệ thống truyền động cần phản hồi tốc độ hoặc vị trí.
• Thiết bị công nghiệp sử dụng nguồn điện một chiều điện áp trung bình.

💡 Tại sao nên mua tại Ngọc Huy Dương?

Ngọc Huy Dương cung cấp thiết bị công nghiệp cho nhà máy, đơn vị chế tạo máy, OEM và hệ thống tự động hóa. Với các động cơ Magmotor, khách hàng có thể cung cấp điện áp đang sử dụng, tốc độ, mô-men tải, kích thước lắp đặt và yêu cầu bộ mã hóa để được hỗ trợ xác định cấu hình phù hợp.

Đội ngũ kỹ thuật có thể hỗ trợ đối chiếu mã sản phẩm, tư vấn lựa chọn theo hệ thống hiện hữu và cung cấp thông tin kỹ thuật phục vụ thiết kế, bảo trì hoặc thay thế.

🧩 Phiên bản & Mã sản phẩm

• Magmotor 500210362 – C21-I-300FX: 36–120 VDC, 26–45 oz-in.
• Magmotor 500210363 – C21-K-300FX: 60–150 VDC, 37–44 oz-in.
• Magmotor 500280088 – C33-I-200FX: 48–96 VDC, 35–82 oz-in.

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật

Công ty TNHH Ngọc Huy Dương
🌐 www.ngochuyduong.com
☎️ 0909 399 174
✉️ thach.phan@ngochuyduong.com

Liên hệ để được tư vấn động cơ DC chổi than Magmotor C21, C33, kiểm tra mã thay thế và lựa chọn cấu hình phù hợp với hệ thống máy.

🧩 FAQ – Câu hỏi thường gặp

1. Magmotor C21-I-300FX dùng điện áp bao nhiêu?
C21-I-300FX có dải điện áp 36–120 VDC và mô-men xoắn liên tục 26–45 oz-in.

2. C21-K-300FX khác C21-I-300FX ở điểm nào?
C21-K-300FX có dải điện áp 60–150 VDC, mô-men xoắn liên tục 37–44 oz-in và hằng số mô-men Kt cao hơn theo thông số nhà sản xuất.

3. C33-I-200FX dùng chuẩn lắp nào?
C33-I-200FX sử dụng mặt bích NEMA 34, trong khi hai mã C21-I-300FX và C21-K-300FX sử dụng NEMA 23.

4. Các động cơ này có thể gắn bộ mã hóa không?
Có. Cả ba cấu hình đều được Magmotor công bố là Encoder Ready.

5. Có thể chọn động cơ khác cuộn dây theo yêu cầu không?
Magmotor công bố dòng C21 và C33 có các tùy chọn cuộn dây theo ứng dụng, cùng một số tùy chọn về bộ mã hóa, hộp số, phanh và thiết kế cơ khí.
