Cầu đấu điện domino Weidmüller Z-Series – Giải pháp chống rung, bền bỉ với công nghệ Tension Clamp

Được phân phối chính hãng bởi Ngọc Huy Dương – Nhà cung cấp thiết bị công nghiệp uy tín tại Việt Nam

📌 Giới thiệu tổng quan

Cầu đấu điện domino Weidmüller Z-Series Z-Series của Weidmüller ứng dụng công nghệ kẹp lò xo căng (Tension Clamp), nổi bật với khả năng chống rung động và va đập mạnh, duy trì kết nối điện ổn định trong môi trường khắc nghiệt.

Z-Series là lựa chọn hàng đầu trong các ngành đường sắt, vận tải, đóng tàu, công nghiệp chế tạo máy và hóa chất. Với thiết kế gọn, chắc chắn và linh hoạt, Z-Series giúp tối ưu không gian tủ điện và tăng độ tin cậy vận hành.

👉 Ngọc Huy Dương là nhà phân phối chính thức Weidmüller tại Việt Nam, cung cấp hàng chính hãng, CO/CQ đầy đủ, hỗ trợ kỹ thuật & bảo hành toàn quốc.

📞 Hotline: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

⚙️ Tính năng kỹ thuật nổi bật – Cầu đấu điện domino Weidmüller Z-Series

• Công nghệ Tension Clamp (kẹp lò xo căng): chống rung động, không cần bảo trì, đảm bảo tiếp xúc ổn định lâu dài.
• Thiết kế nhỏ gọn, tiết kiệm không gian: kiểu dáng “roof style” giúp giảm chiều dài tới 36% so với cầu đấu thông thường.
• Đa dạng tiết diện dây dẫn: hỗ trợ từ 0.05 – 35 mm², linh hoạt cho nhiều ứng dụng.
• Dễ dàng lắp đặt & bảo trì: có điểm test chuẩn hóa, hỗ trợ kiểm tra nhanh.
• Khả năng đấu nối linh hoạt: cho phép đấu nối song song & phân phối điện áp qua cross-connection (WeiCoS).

📧 Nhận catalogue chi tiết: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn (tham khảo Z-Series 2.5 – 35 mm²)

Thông số	Giá trị điển hình
Điện áp định mức	800 V AC/DC
Dòng điện định mức	24 – 125 A (tùy model)
Tiết diện dây dẫn	0.05 – 35 mm²
Chiều rộng module	5 mm (2 cực) / 10 mm (4 cực)
Nhiệt độ làm việc	-40°C … +105°C
Vật liệu vỏ	Nhựa PA66, chống cháy UL94-V0
Vật liệu thanh dẫn điện	Đồng mạ thiếc
Tiêu chuẩn	IEC 60947-7-1, UL, CSA
Khả năng chống rung	Đạt chuẩn đường sắt / tàu thủy

📞 Hỗ trợ chọn cấu hình: 0909 399 174

🧱 Vật liệu & độ bền vượt trội – Cầu đấu điện domino Weidmüller Z-Series

• Thanh dẫn bằng đồng mạ thiếc → dẫn điện ổn định, chống oxy hóa.
• Lò xo thép đặc biệt → duy trì lực kẹp ổn định, chống rung lắc.
• Vỏ PA66 chống cháy UL94-V0 → bền cơ học, an toàn khi vận hành lâu dài.
• Thiết kế gọn nhẹ → tối ưu không gian, dễ lắp đặt trong tủ điện nhỏ hẹp.

🧩 Các model phổ biến Cầu đấu điện domino Weidmüller Z-Series

Model	Mô tả	Ứng dụng
ZDU 2.5	Cầu đấu dây Tension Clamp 2.5 mm²	Tín hiệu điều khiển, PLC
ZDU 4.0	Cầu đấu 4 mm²	Dây nguồn nhỏ, thiết bị phụ trợ
ZDU 6.0	Cầu đấu 6 mm²	Motor nhỏ, hệ thống relay
ZDU 10	Cầu đấu 10 mm²	Dây nguồn trung bình
ZDU 16 – 35	Cầu đấu tải nặng 16 – 35 mm²	Motor công nghiệp, tải lớn

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

Danh mục Cầu đấu điện domino Weidmüller Z-Series + Order Number

Dây 1.5 mm²

• 2 connections
  • Weidmüller ZDU 1.5 — 1775480000
  • Weidmüller ZDU 1.5 BL — 1775490000
• 3 connections
  • Weidmüller ZDU 1.5/3 AN — 1775630000
  • Weidmüller ZDU 1.5/3AN BL — 1775640000
• 4 connections
  • Weidmüller ZDU 1.5/4 AN — 1775650000
  • Weidmüller ZDU 1.5/4AN BL — 1775660000
• 2 x 2 connections
  • Weidmüller ZDU 1.5 2x2AN — 1826970000
• Double level
  • Weidmüller ZDK 1.5 — 1791100000
  • Weidmüller ZDK 1.5 BL — 1791110000
  • Weidmüller ZDK 1.5V — 1791130000
  • Weidmüller ZDK 1.5V BL — 1791140000

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

 Dây 2.5 mm²

• 2 connections
  • Weidmüller ZDUB 2.5-2/2AN/RC — 1712820000
  • Weidmüller ZDUB 2.5-2/2AN/DM — 1704530000
  • Weidmüller ZDUB 2.5-2/2AN/TS15 — 1712760000
  • Weidmüller ZDU 2.5 — 1608590000
  • Weidmüller ZDU 2.5 BL — 1608520000
• 3 connections
  • Weidmüller ZDU 2.5/3AN — 1608550000
  • Weidmüller ZDU 2.5/3AN BL — 1608560000
• 4 connections
  • Weidmüller ZDUB 2.5-2/4AN/RC — 1712890000
  • Weidmüller ZDUB 2.5-2/4AN/DM — 1704560000
  • Weidmüller ZDUB 2.5-2/4AN/TS15 — 1712790000
  • Weidmüller ZDU 2.5/4AN — 1706600000
  • Weidmüller ZDU 2.5/4AN BL — 1706700000
• Double level & special
  • Weidmüller ZDK 2.5 DU-PE — 1689970000
  • Weidmüller ZDK 2.5 N-DU — 1689980000
  • Weidmüller ZDK 2.5 N-PE — 1689990000
  • Weidmüller ZDLD 2.5-2 N — 1782300000
  • Weidmüller ZDLD 2.5-2 VN — 1782320000

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

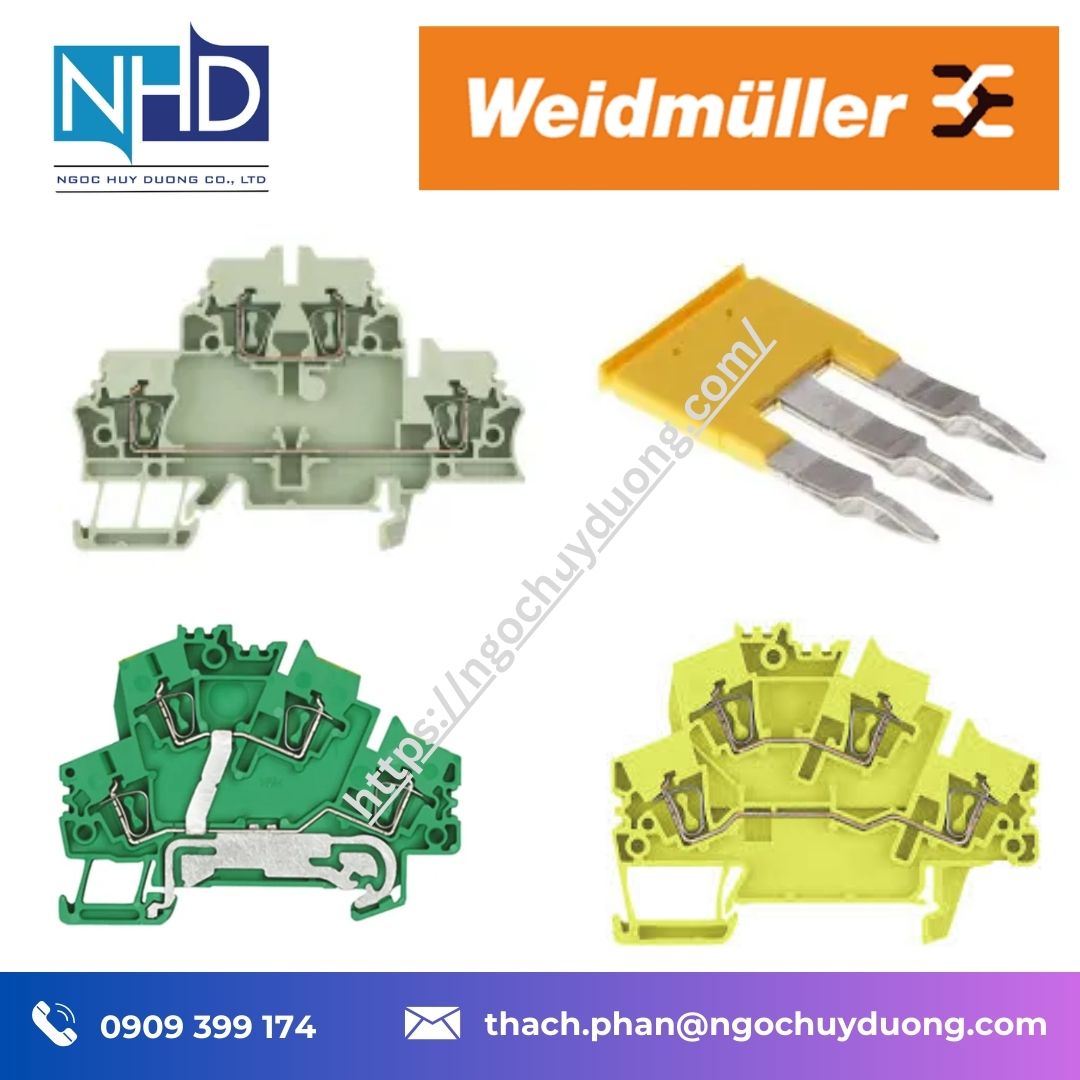

 Dây 4 mm²

• 2 connections
  • Weidmüller ZDU 4-2 — 1770370000
  • Weidmüller ZDU 4-2 BL — 1770840000
• 3 connections
  • Weidmüller ZDU 4-2/3AN — 1770390000
  • Weidmüller ZDU 4-2/3AN BL — 1770860000
• 4 connections
  • Weidmüller ZDU 4/4AN — 7904290000
  • Weidmüller ZDU 4/4AN BL — 7904300000

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

Dây 6 mm²

• 2 connections
  • Weidmüller ZDU 6 — 1608620000
  • Weidmüller ZDU 6 BL — 1608630000
  • Weidmüller ZDU 6-2/2AN — 1771380000
  • Weidmüller ZDU 6-2/2AN BL — 1771390000
• 3 connections
  • Weidmüller ZDU 6/3AN — 7907410000
  • Weidmüller ZDU 6/3AN BL — 7907420000
  • Weidmüller ZDU 6-2/3AN — 1771410000
  • Weidmüller ZDU 6-2/3AN BL — 1771420000
• Supply terminal
  • Weidmüller ZEI 6 — 1791190000

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

Dây 16 mm²

• 2 connections
  • Weidmüller ZDU 16 — 1745230000
  • Weidmüller ZDU 16 BL — 1745240000
• 3 connections
  • Weidmüller ZDU 16/3AN — 1768230000
  • Weidmüller ZDU 16/3AN BL — 1768330000
• Supply terminal
  • Weidmüller ZEI 16 — 1745350000
  • Weidmüller ZEI 16 BL — 1768240000
  • Weidmüller ZEI 16-2/1AN — 1792390000
  • Weidmüller ZEI 16-2/1AN BL — 1792590000

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

Dây 35 mm²

• 2 connections
  • Weidmüller ZDU 35 — 1739620000
  • Weidmüller ZDU 35 BL — 1739630000

Cầu đấu điện domino Weidmüller Dây 2.5 mm² – Multi-level / Special

• ZDLD (3 levels)
  • Weidmüller ZDLD 2.5-2 N — 1782300000
  • Weidmüller ZDLD 2.5-2 N BL — 1782310000
  • Weidmüller ZDLD 2.5-2 VN — 1782320000
  • Weidmüller ZDLD 2.5-2 VN BL — 1782330000
  • Weidmüller ZDLD 2.5-2 N PE/L/L — 1131750000
  • Weidmüller ZDLD 2.5-2 N PE/L/N — 1131760000
  • Weidmüller ZDLD 2.5-2 N PE — 1131740000

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

• ZDK (double level)
  • Weidmüller ZDK 2.5-2 — 1799900000
  • Weidmüller ZDK 2.5-2 BL — 1791000000
  • Weidmüller ZDK 2.5-2V — 1799901000
  • Weidmüller ZDK 2.5-3AN — 1924510000
  • Weidmüller ZDK 2.5-3AN BL — 1924520000
  • Weidmüller ZDK 2.5-3AN V — 1924490000
  • Weidmüller ZDK 2.5-3AN V BL — 1924480000
  • Weidmüller ZDKPE 2.5-2 — 1805940000
  • Weidmüller ZDKPE 2.5-2/N/L/PE — 1895700000
• ZMAK (motor supply terminal)
  • Weidmüller ZMAK 2.5 — 1768000000
  • Weidmüller ZMAK 2.5 690V — 1027550000

Cầu đấu điện domino Weidmüller Dây 1.5 mm² – PE terminals

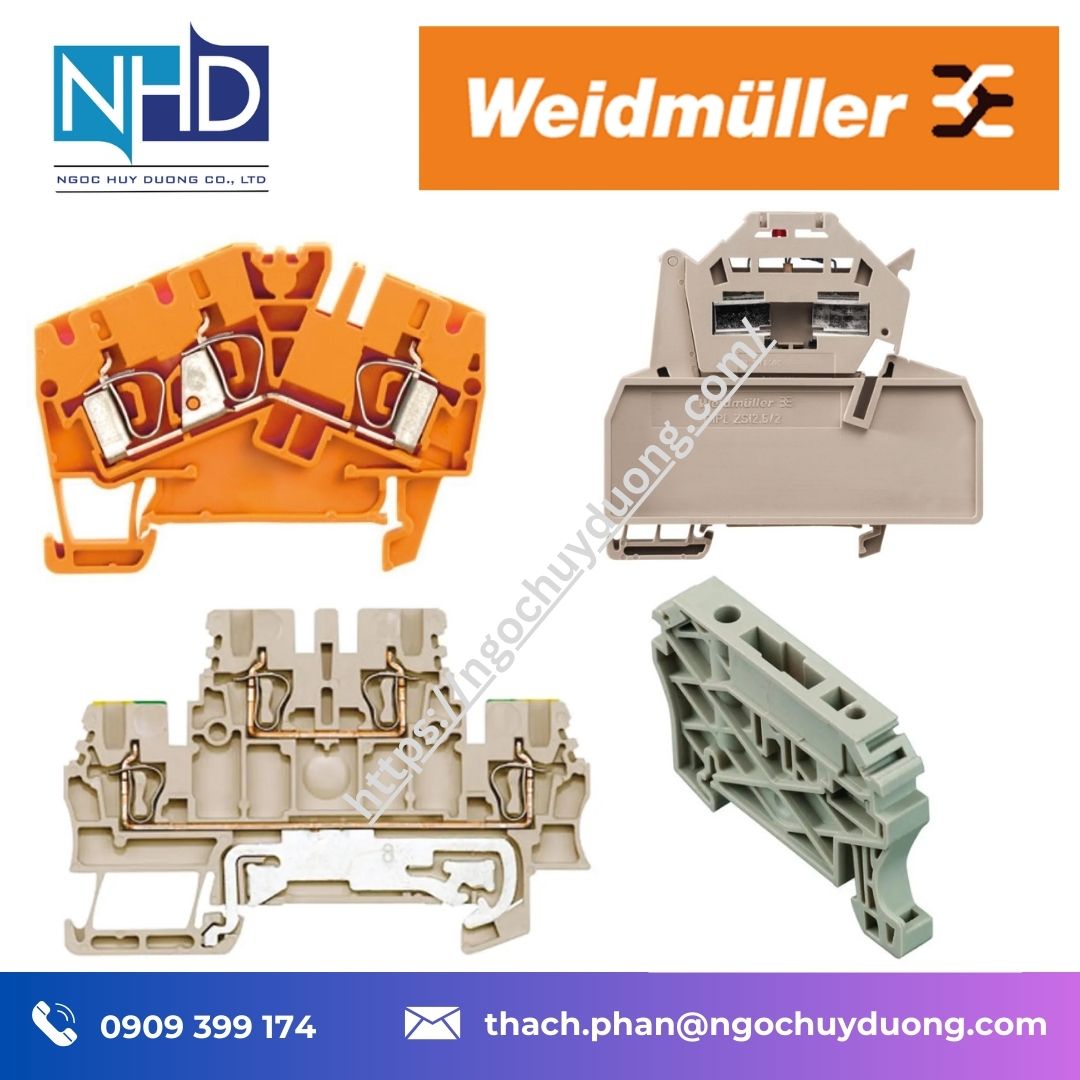

• ZPE (PE terminal blocks)
  • Weidmüller ZPE 1.5 — 1775610000
  • Weidmüller ZPE 1.5/3AN — 1775650000

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

Cầu đấu điện domino Weidmüller Dây 2.5 mm² – PE terminals

• ZPE (PE terminal blocks)
  • Weidmüller ZPEB 2.5-2 — 1712810000
  • Weidmüller ZPE 2.5/3AN — 1608650000
  • Weidmüller ZPE 2.5/4AN — 1608660000

Cầu đấu điện domino Weidmüller Dây 4 mm² – PE terminals

• ZPE (PE terminal blocks)
  • Weidmüller ZPE 4 — 1632080000

Cầu đấu điện domino Weidmüller Dây 2.5 mm² – PE terminals

• Weidmüller ZPEB 2.5-2 — 1712810000
• Weidmüller ZPE 2.5/3AN — 1608650000
• Weidmüller ZPE 2.5/4AN — 1608660000
• Weidmüller ZPE 2.5-2/4AN — 1706100000
• Weidmüller ZPE 2.5N — 1933760000
• Weidmüller ZPE 2.5N/3AN — 1933770000

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

Cầu đấu điện domino Weidmüller Dây 4 mm² – PE terminals

• Weidmüller ZPE 4 — 1632080000
• Weidmüller ZPE 4-2/2AN — 1770380000
• Weidmüller ZPE 4-2/3AN — 1770390000

Cầu đấu điện domino Weidmüller Dây 6 mm² – PE terminals

• Weidmüller ZPE 6 — 1608670000
• Weidmüller ZPE 6/3AN — 7907400000

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

Cầu đấu điện domino Weidmüller Dây 16 mm² – PE terminals

• Weidmüller ZPE 16 — 1746250000
• Weidmüller ZPE 16/3AN — 1768310000

Cầu đấu điện domino Weidmüller Dây 35 mm² – PE terminals

• Weidmüller ZPE 35 — 1739650000

Cầu đấu điện domino Weidmüller Dây 1.5 mm² – Double level PE

• Weidmüller ZDK 1.5 PE — 1791500000

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

Cầu đấu điện domino Weidmüller Dây 2.5 mm² – Double level PE

• Weidmüller ZDK 2.5 PE — 1690000000

Cầu đấu điện domino Weidmüller Dây 2.5 mm² – Fuse terminal blocks

• Weidmüller ZSI 2.5 LED — 1616440000 / 1616450000 / 1616460000 / 1616470000 (tuỳ version LED)
• Weidmüller ZSI 2.5/5×25 — 1739090000
• Weidmüller ZSI 2.5 2×2 AN/G20 — 1826500000
• Weidmüller ZSI 2.5 2×2 AN/G25 — 1826900000

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

Cầu đấu điện domino Weidmüller ZSI – Fuse terminal blocks

• Dây 2.5 mm²
  • ZSI 2.5 LED — 1616440000, 1616450000, 1616460000, 1616470000
  • ZSI 2.5/5×25 — 1739090000
  • ZSI 2.5 2×2 AN/G20 — 1826500000
  • ZSI 2.5 2×2 AN/G25 — 1826900000
• Dây 6 mm²
  • ZSI 6-2 — 1820930000 (G20) / 1820950000 (G25)
  • ZSI 6-2 2×2.5 — 1820950000
  • ZSI 6-2 LED — 1867500000 (G20/LD1) / 1879500000 (G20/LD4)

Cầu đấu điện domino Weidmüller ZTR – Special terminal blocks

• Dây 2.5 mm²
  • ZTR 2.5/4AN — 7920930000
  • ZTR 2.5-2 — 1779100000
  • ZTR 2.5-2 BL — 1779120000
• Dây 6 mm²
  • ZTR 6-2 — 1023830000

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

Cầu đấu điện domino Weidmüller ZT – Pluggable terminal blocks

• Dây 2.5 mm²
  • ZT 2.5/2AN/1 — 1819570000
  • ZT 2.5/2AN/1 BL — 1295650000
  • ZT 2.5/3AN/1 — 1819600000
  • ZT 2.5/3AN/1 BL — 1304720000
  • Các biến thể 2P, 3P, 4P, 5P, 6P, 8P, 10P (Order No: 1815610000 → 1815620000)
• Dây 4 mm²
  • ZT 4/2AN/1 — 1854950000
  • ZT 4/2AN/1 BL — 1318320000
  • ZT 4/4AN/2 — 1848350000
  • Các biến thể ZP 4/AN/… (Order No: 1854950000 → 1855000000)

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

Cầu đấu điện domino Weidmüller ZTPE – Pluggable PE terminal blocks

• Dây 4 mm²
  • ZTPE 4/2AN/1 — 1854970000
  • ZTPE 4/4AN/2 — 1848330000

Cầu đấu điện domino Weidmüller ZRV – Base terminal / Plug terminal blocks

• Dây 1.5 mm²
  • ZRV 1.5 — 1698160000
  • ZRV 1.5/PE — 1698170000

• Weidmüller ZP 2.5/1AN/QV/1 — 1815190000
• Weidmüller ZP 2.5/1AN/QV/2 — 1815200000
• Weidmüller ZP 2.5/1AN/QV/3 — 1815210000
• Weidmüller ZP 2.5/1AN/QV/4 — 1815220000
• Weidmüller ZP 2.5/1AN/QV/5 — 1815230000
• Weidmüller ZP 2.5/1AN/QV/6 — 1815240000

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

• Weidmüller ZP 2.5/1AN/QV/7 — 1815250000
• Weidmüller ZP 2.5/1AN/QV/8 — 1815260000
• Weidmüller ZP 2.5/1AN/QV/9 — 1815270000
• Weidmüller ZP 2.5/1AN/QV/10 — 1815280000
• Weidmüller ZP 2.5/1AN/QV/11 — 1815290000
• Weidmüller ZP 2.5/1AN/QV/12 — 1815300000
• Weidmüller ZP 2.5/1AN/QV/13 — 1815310000
• Weidmüller ZP 2.5/1AN/QV/14 — 1815320000
• Weidmüller ZP 2.5/1AN/QV/15 — 1815330000
• Weidmüller ZP 2.5/1AN/QV/16 — 1815340000
• Weidmüller ZP 2.5/1AN/QV/17 — 1815350000
• Weidmüller ZP 2.5/1AN/QV/1 GN — 1826050000
• Weidmüller ZP 2.5/2AN/QV/1 — 1815370000
• Weidmüller ZP 2.5/2AN/QV/2 — 1815380000
• Cầu đấu điện domino Weidmüller ZP 2.5/2AN/QV/3 — 1815390000
• Weidmüller ZP 2.5/2AN/QV/4 — 1815400000
• Weidmüller ZP 2.5/2AN/QV/5 — 1815410000
• Weidmüller ZP 2.5/2AN/QV/6 — 1815420000
• Weidmüller ZP 2.5/2AN/QV/7 — 1815430000
• Weidmüller ZP 2.5/2AN/QV/8 — 1815440000
• Weidmüller ZP 2.5/2AN/QV/9 — 1815450000
• Weidmüller ZP 2.5/2AN/QV/10 — 1815460000

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

• Weidmüller ZP 2.5/2AN/QV/11 — 1815470000
• Weidmüller ZP 2.5/2AN/QV/12 — 1815480000
• Weidmüller ZP 2.5/2AN/QV/13 — 1815490000
• Weidmüller ZP 2.5/2AN/QV/14 — 1815500000
• Weidmüller ZP 2.5/2AN/QV/15 — 1815510000
• Weidmüller ZP 2.5/2AN/QV/16 — 1815520000
• Weidmüller ZPS 2.5/1AN/QV/1 — 1866000000
• Weidmüller ZPS 2.5/1AN/QV/2 — 1866010000
• Weidmüller ZPS 2.5/1AN/QV/3 — 1866020000
• Weidmüller ZPS 2.5/1AN/QV/4 — 1866030000
• Weidmüller ZPS 2.5/1AN/QV/5 — 1866040000
• Weidmüller ZPS 2.5/1AN/QV/6 — 1866050000
• Weidmüller ZPS 2.5/1AN/QV/7 — 1866060000
• Weidmüller ZPS 2.5/1AN/QV/8 — 1866070000
• Weidmüller ZPS 2.5/1AN/QV/9 — 1866080000
• Weidmüller ZPS 2.5/1AN/QV/10 — 1866090000
• Weidmüller ZPS 2.5/1AN/QV/11 — 1866100000
• Weidmüller ZPS 2.5/1AN/QV/12 — 1866110000
• Weidmüller ZPS 2.5/1AN/QV/13 — 1866120000
• Weidmüller ZPS 2.5/1AN/QV/14 — 1866130000
• Weidmüller ZPS 2.5/1AN/QV/15 — 1866140000
• Weidmüller ZPS 2.5/1AN/QV/16 — 1866150000

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📊 So sánh Cầu đấu điện domino Weidmüller Z-Series với các dòng khác

Tiêu chí	S-Series (SNAP IN)	A-Series (PUSH IN)	W-Series (Screw Clamp)	Z-Series (Tension Clamp)
Tốc độ đấu nối	Nhanh nhất – chỉ cần “snap”	Rất nhanh – Push In	Trung bình – cần siết vít	Nhanh, không cần vít
Chống rung động	Cao	Cao	Trung bình	Rất cao (ứng dụng đường sắt, tàu thủy)
Ứng dụng điển hình	Tủ điện hiện đại, automation	PLC, module điều khiển	Công nghiệp nặng, tải cao	Ngành đường sắt, vận tải, hóa chất
Ưu điểm nổi bật	Công nghệ mới, siêu nhanh	Thiết kế gọn, tiết kiệm không gian	Độ tin cậy truyền thống, tải lớn	Chống rung cực tốt, vận hành bền bỉ

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế – Cầu đấu điện domino Weidmüller Z-Series

• 🚆 Ngành đường sắt & vận tải: tủ điều khiển trên tàu, metro, xe điện.
• 🚢 Đóng tàu & hàng hải: hệ thống điện trên tàu thủy.
• 🏭 Chế tạo máy & công nghiệp nặng: tủ điều khiển công nghiệp rung động cao.
• 🧪 Ngành hóa chất & năng lượng: trạm bơm, hệ thống an toàn, điều khiển quá trình.

💡 Tại sao chọn Z-Series tại Ngọc Huy Dương?

• Chống rung – bền bỉ – tin cậy, lý tưởng cho môi trường khắc nghiệt.
• Sản phẩm chính hãng Weidmüller – CO/CQ đầy đủ.
• 15+ năm kinh nghiệm trong cung cấp thiết bị công nghiệp.
• Bảo hành toàn quốc – Hỗ trợ kỹ thuật tận tâm.

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật

CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

👉 Liên hệ ngay để được tư vấn chọn. Cầu đấu điện domino Weidmüller Z-Series với công nghệ Tension Clamp, phù hợp cho ngành giao thông, công nghiệp rung động & tải nặng.
