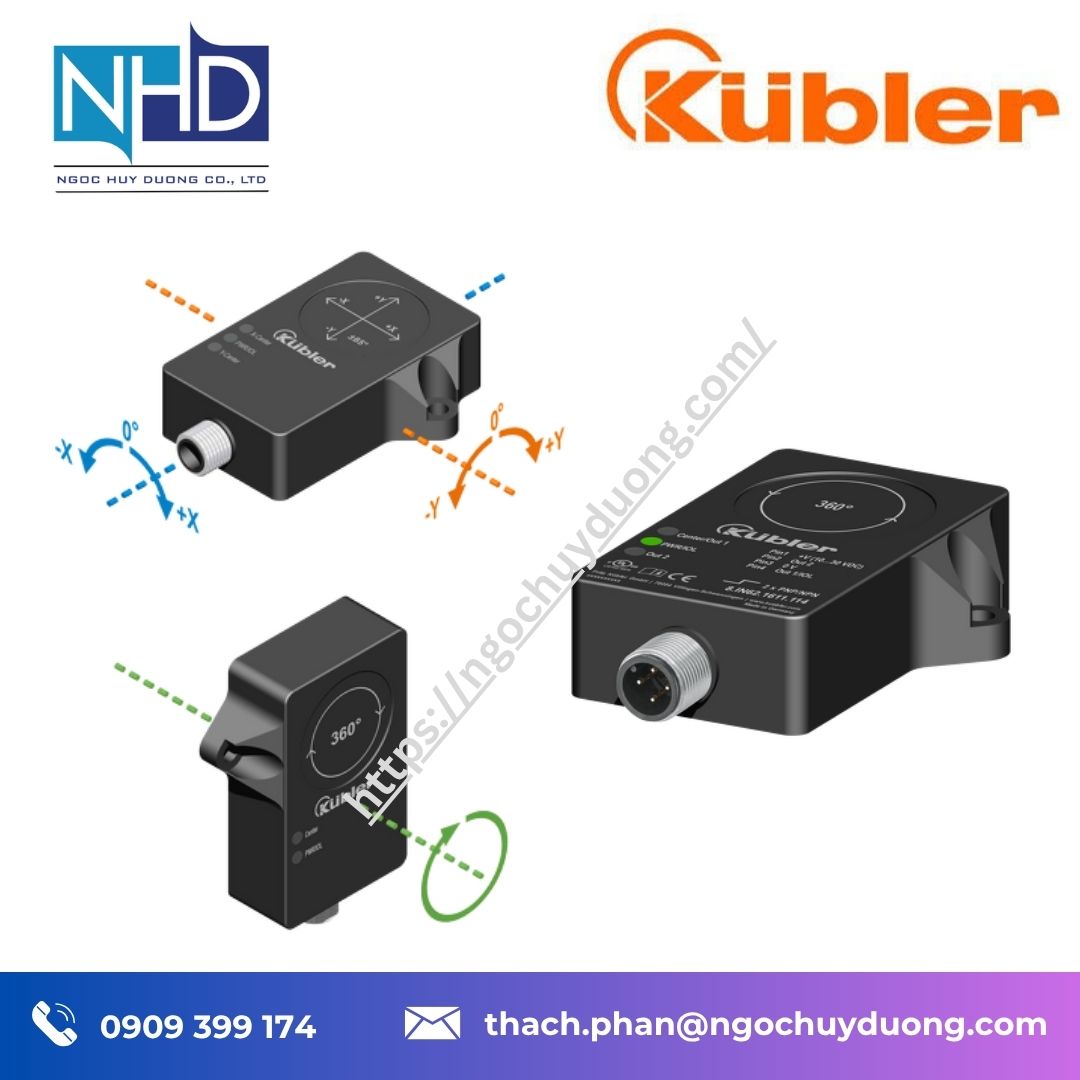

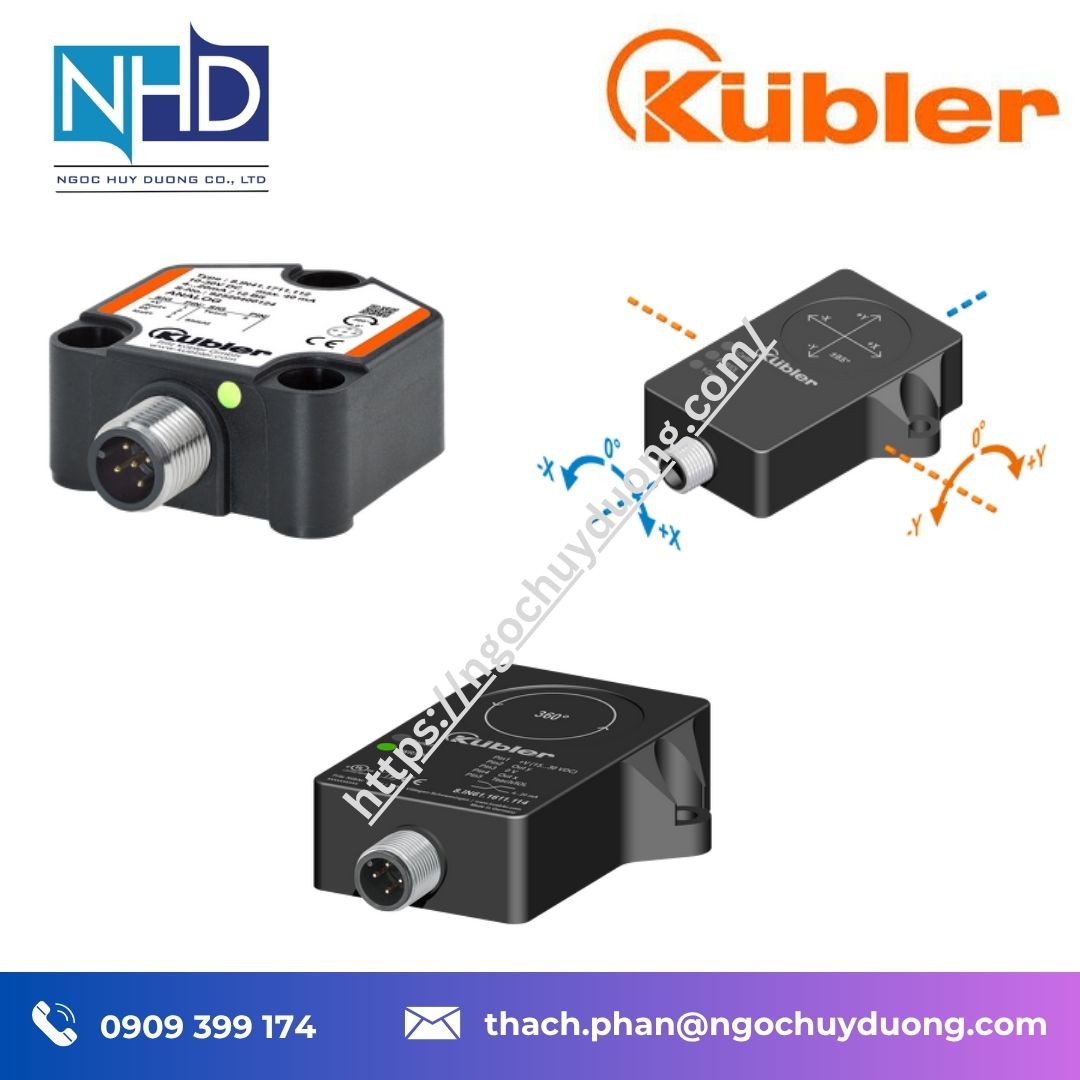

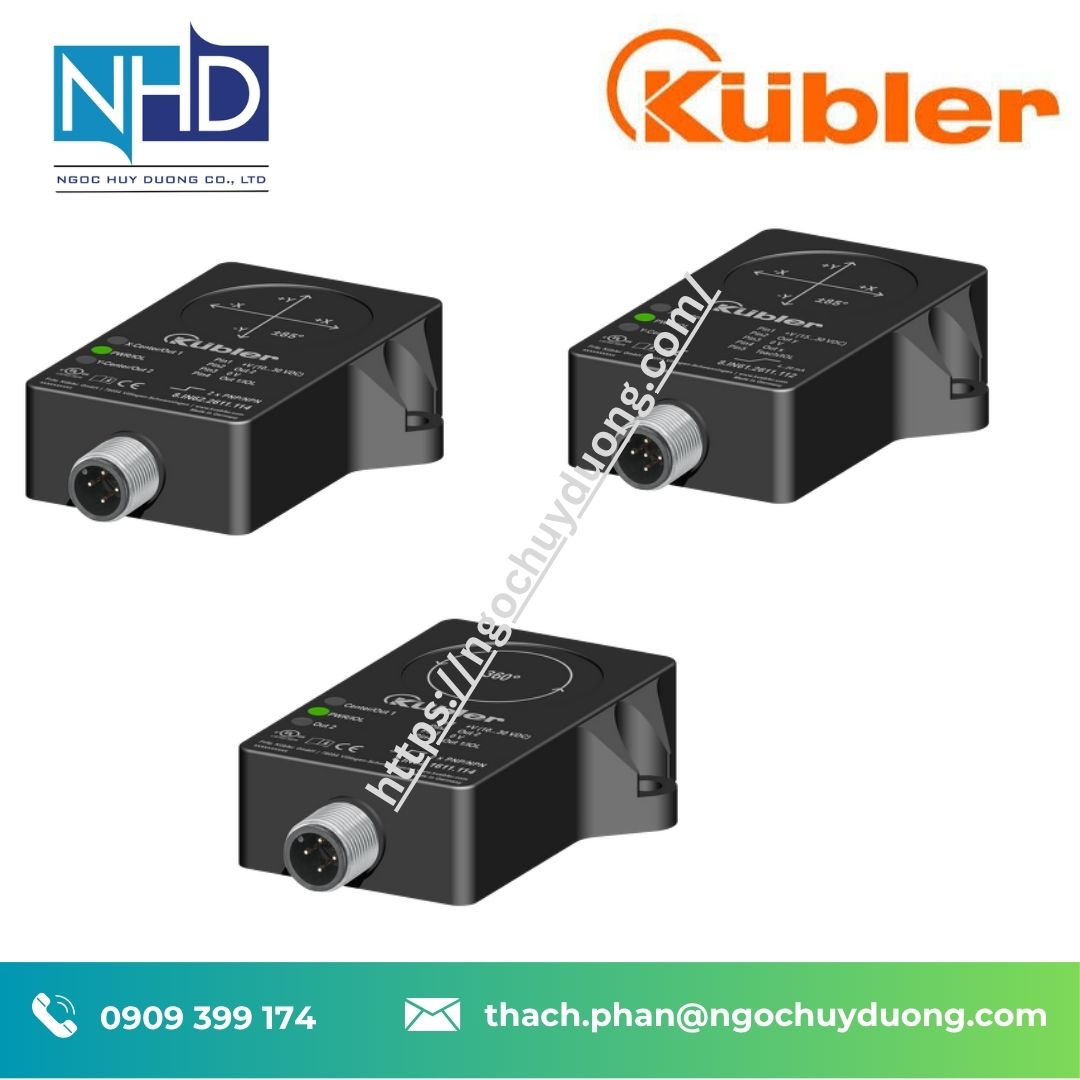

🏷️ Cảm biến góc nghiêng Kübler IN61 IN62 – Đo chính xác, IP68/IP69K

Cảm biến góc nghiêng Kübler IN61 và IN62 là dòng cảm biến đo độ nghiêng dành cho các ứng dụng tĩnh, sử dụng phần tử đo gia tốc để xác định góc nghiêng của thiết bị theo 1 trục hoặc 2 trục. Cả hai dòng đều có thể đo 1 trục đến 360° hoặc 2 trục trong phạm vi ±85°, độ chính xác cao, kích thước nhỏ gọn và khả năng làm việc trong môi trường công nghiệp khắc nghiệt.

Điểm khác biệt chính nằm ở cách xuất tín hiệu. Kübler IN61 là phiên bản sử dụng tín hiệu tương tự, hỗ trợ 0–10 V hoặc 4–20 mA, trong khi Kübler IN62 được trang bị 2 ngõ ra chuyển mạch PNP/NPN, phù hợp với các hệ thống cần xác định trạng thái hoặc ngưỡng góc nghiêng. Cả hai đều hỗ trợ thiết lập tham số thông qua giao tiếp IO-Link, giúp quá trình cài đặt và đưa thiết bị vào vận hành thuận tiện hơn.

Với cấp bảo vệ lên đến IP68/IP69K, dải nhiệt độ làm việc -40 đến +85°C và khả năng chống ảnh hưởng của hơi muối cũng như thay đổi nhiệt độ nhanh, IN61 và IN62 phù hợp cho máy móc ngoài trời, máy móc di động, thiết bị nâng hạ, công nghiệp nặng và nhiều hệ thống tự động hóa khác.

Được phân phối bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

Kübler IN61 và IN62 thuộc nhóm cảm biến góc nghiêng dành cho ứng dụng tĩnh. Thiết bị sử dụng phần tử đo gia tốc để xác định độ nghiêng của đối tượng mà không cần liên kết cơ khí trực tiếp với trục quay. Cách đo này giúp đơn giản hóa việc lắp đặt, giảm các điểm có thể phát sinh sai số cơ khí và tạo sự linh hoạt khi bố trí cảm biến trên máy.

Hai dòng có chung kích thước 71,6 × 62,6 × 20 mm, sử dụng đầu nối M12, điện áp cấp rộng và cấp bảo vệ cao. Phạm vi đo có thể lựa chọn từ 0–360° đối với đo 1 trục đến -85°…+85° đối với đo 2 trục.

Kübler IN61 – phiên bản tín hiệu tương tự

IN61 hướng đến những hệ thống cần lấy giá trị góc nghiêng liên tục để đưa về PLC, bộ điều khiển hoặc hệ thống giám sát. Thiết bị hỗ trợ tín hiệu tương tự 0–10 V và 4–20 mA, đồng thời có thể sử dụng tín hiệu dự phòng hoặc tín hiệu ngược chiều tùy cấu hình.

Người dùng có thể thiết lập phạm vi đo, loại tín hiệu đầu ra và các thông số lọc thông qua giao tiếp IO-Link. Thiết bị cũng hỗ trợ chức năng Easy-Teach bằng bộ chuyển đổi Teach Adapter để thiết lập điểm chuẩn, điểm giữa và điểm đầu/cuối của phạm vi đo 1 trục.

Kübler IN62 – phiên bản 2 ngõ ra chuyển mạch

IN62 được thiết kế cho các hệ thống cần xác định ngưỡng góc nghiêng thay vì chỉ đọc giá trị góc liên tục. Thiết bị có 2 ngõ ra chuyển mạch PNP/NPN, cho phép cấu hình hai vùng chuyển mạch khác nhau hoặc sử dụng hai ngõ ra để tạo tín hiệu dự phòng.

Thông qua giao tiếp IO-Link, người dùng có thể thiết lập vùng chuyển mạch, trạng thái tiếp điểm thường mở hoặc thường đóng, chức năng cân bằng, bộ lọc và các tham số liên quan.

📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Cảm biến góc nghiêng Kübler IN61 IN62

⚙️ Tính năng kỹ thuật nổi bật Cảm biến góc nghiêng Kübler IN61 IN62

Đo góc nghiêng 1 trục và 2 trục

IN61 và IN62 đều có khả năng đo 1 trục trong phạm vi đến 360° hoặc 2 trục trong phạm vi ±85°. Điều này cho phép một dòng cảm biến đáp ứng nhiều kiểu bố trí và yêu cầu đo khác nhau trong máy móc công nghiệp.

Độ chính xác cao

Theo thông tin kỹ thuật của Kübler, độ chính xác của dòng IN61 và IN62 đạt mức ≤0,05% hoặc ≤0,1%, tùy cấu hình và điều kiện đo. Tài liệu danh mục của Kübler ghi nhận độ phân giải tối đa 16 bit đối với các phiên bản này.

IN61 hỗ trợ tín hiệu tương tự

IN61 có các giao diện tín hiệu tương tự 0–10 V và 4–20 mA. Đây là những dạng tín hiệu phổ biến trong tự động hóa công nghiệp, thuận tiện khi kết nối với PLC và các bộ điều khiển hiện hữu.

IN62 có hai ngõ ra chuyển mạch

IN62 được trang bị 2 ngõ ra PNP/NPN có thể cấu hình. Hai ngõ ra có thể được sử dụng cho hai vùng chuyển mạch khác nhau hoặc tạo tín hiệu dự phòng cho cùng một vùng chuyển mạch.

Cấu hình thuận tiện qua IO-Link

Cả IN61 và IN62 đều hỗ trợ thiết lập thông số thông qua IO-Link Master. Người dùng có thể thực hiện nhiều thao tác như khôi phục cài đặt gốc, điều chỉnh phạm vi đo, thiết lập tín hiệu hoặc vùng chuyển mạch và điều chỉnh bộ lọc.

Làm việc tốt trong môi trường khắc nghiệt

Hai dòng có dải nhiệt độ làm việc -40 đến +85°C và cấp bảo vệ IP68/IP69K. Kübler cũng nêu khả năng bảo vệ trước ảnh hưởng của hơi muối và sự thay đổi nhiệt độ nhanh, giúp thiết bị phù hợp với nhiều ứng dụng ngoài trời.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn Cảm biến góc nghiêng Kübler IN61 IN62

Thông số	Kübler IN61	Kübler IN62
Loại thiết bị	Cảm biến góc nghiêng	Cảm biến góc nghiêng
Ứng dụng	Đo tĩnh	Đo tĩnh
Số trục đo	1 trục / 2 trục	1 trục / 2 trục
Phạm vi đo 1 trục	0–360°	0–360°
Phạm vi đo 2 trục	-85°…+85°	-85°…+85°
Độ chính xác	≤0,05% / ≤0,1%	≤0,05% / ≤0,1%
Giao diện	0–10 V / 4–20 mA	PNP / NPN
Ngõ ra	Tín hiệu tương tự	2 ngõ ra chuyển mạch
Điện áp cấp	15–30 V DC	10–30 V DC
Kích thước	71,6 × 62,6 × 20 mm	71,6 × 62,6 × 20 mm
Kiểu kết nối	M12	M12
Nhiệt độ làm việc	-40 đến +85°C	-40 đến +85°C
Cấp bảo vệ	IP68 / IP69K	IP68 / IP69K
Giao tiếp cấu hình	IO-Link	IO-Link

Thông số có thể thay đổi theo cấu hình cụ thể của từng mã sản phẩm. Khi đặt hàng cần xác định phạm vi đo, loại tín hiệu và kiểu cấu hình mong muốn.

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – Cảm biến góc nghiêng Kübler IN61 IN62

Kuebler IN41
Kuebler IN61
Kuebler IN81
Kuebler IN62
Kuebler IN68
Kuebler IN48
Kuebler IN88
Kuebler IN51
Kuebler IN58
Kuebler IN71
Kuebler IN72
Kuebler IN78
Kuebler IN58.6DoF

Kuebler Ants LEB02
Kuebler Ants LES02D
Kuebler Ants LES02
Kuebler Ants LES03
Kuebler PSU02
Kuebler PSU03
Kuebler PSU03 Light
Kuebler SGT02
Kuebler SGT03
Kuebler LEB.MK
Kuebler LES.MK



🧱 Vật liệu & xử lý – Độ bền vượt trội

Kübler IN61 và IN62 sử dụng thiết kế vỏ nhựa với kích thước 71,6 × 62,6 × 20 mm, phù hợp với những vị trí lắp đặt cần tiết kiệm không gian. Cả hai đều sử dụng đầu nối M12, giúp việc kết nối cảm biến với hệ thống điều khiển thuận tiện và phù hợp với cách bố trí thiết bị công nghiệp.

Khả năng bảo vệ IP68/IP69K là ưu điểm quan trọng khi cảm biến được lắp đặt ở môi trường ngoài trời hoặc khu vực có độ ẩm, bụi và nước. Thiết bị còn được thiết kế để hạn chế ảnh hưởng của hơi muối và thay đổi nhiệt độ nhanh, nhờ đó có thể sử dụng trong những điều kiện môi trường biến động.

Dải nhiệt độ -40 đến +85°C giúp IN61 và IN62 đáp ứng tốt nhiều điều kiện vận hành mà các cảm biến thông thường có thể gặp hạn chế.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

🔁 Tương thích – Thay thế – Mở rộng

IN61 và IN62 đều được thiết kế để tích hợp vào hệ thống tự động hóa thông qua các giao diện và phương thức cấu hình phổ biến.

Với IN61, tín hiệu 0–10 V và 4–20 mA giúp kết nối trực tiếp với nhiều loại PLC, bộ điều khiển và thiết bị thu nhận tín hiệu tương tự. Phiên bản này phù hợp khi hệ thống cần theo dõi giá trị góc liên tục và xử lý giá trị đó trong chương trình điều khiển.

Với IN62, hai ngõ ra PNP/NPN phù hợp với các hệ thống chỉ cần nhận biết trạng thái đạt hoặc không đạt theo một ngưỡng góc nhất định. Người dùng có thể thiết lập hai vùng chuyển mạch khác nhau hoặc sử dụng hai ngõ ra cho cùng một vùng nhằm tạo tín hiệu dự phòng.

Giao tiếp IO-Link giúp việc cài đặt và thay đổi tham số thuận tiện hơn. Thông qua IO-Link Master, kỹ thuật viên có thể cấu hình cảm biến, kiểm tra trạng thái và thực hiện chẩn đoán mà không cần thay đổi phần cứng của hệ thống.

Đối với những máy cần nâng cấp hoặc thay thế cảm biến góc nghiêng, IN61 và IN62 có thể được lựa chọn tùy theo yêu cầu về tín hiệu tương tự hoặc tín hiệu chuyển mạch.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế Cảm biến góc nghiêng Kübler IN61 IN62

Kübler định hướng IN61 và IN62 cho nhiều ứng dụng đo góc nghiêng tĩnh trong công nghiệp. Do không yêu cầu liên kết cơ khí trực tiếp với trục quay, cảm biến có thể được bố trí linh hoạt trên thiết bị cần giám sát độ nghiêng.

Máy móc di động

Cảm biến có thể được sử dụng để giám sát độ nghiêng của các loại máy móc di động, thiết bị thi công và phương tiện chuyên dụng.

Cần cẩu và thiết bị nâng

Trong các hệ thống nâng hạ, giá trị góc nghiêng có thể được sử dụng để giám sát trạng thái của cơ cấu và hỗ trợ hệ thống điều khiển.

Bàn nâng và thiết bị logistics

IN61 phù hợp khi cần lấy giá trị góc liên tục để đưa về bộ điều khiển, trong khi IN62 thích hợp với các ứng dụng cần xác định một hoặc hai ngưỡng chuyển mạch.

Hệ thống năng lượng mặt trời

Cảm biến góc nghiêng có thể được sử dụng trong các hệ thống theo dõi vị trí của thiết bị năng lượng mặt trời. Kübler liệt kê ngành năng lượng mặt trời và hệ thống theo dõi quang điện trong nhóm ứng dụng của cảm biến góc nghiêng.

Công nghiệp nặng

Khả năng làm việc trong dải nhiệt độ rộng và cấp bảo vệ IP68/IP69K giúp IN61 và IN62 phù hợp với những môi trường công nghiệp có điều kiện làm việc khắc nghiệt.

Máy móc ngoài trời

Khả năng chống nước, bụi, hơi muối và thay đổi nhiệt độ nhanh giúp hai dòng cảm biến phù hợp với nhiều thiết bị được lắp đặt ngoài trời.

📞 Gọi tư vấn theo ngành: 0909 399 174 – Cảm biến góc nghiêng Kübler IN61 IN62

💡 Nên chọn Kübler IN61 hay IN62?

Việc lựa chọn giữa hai dòng phụ thuộc chủ yếu vào loại tín hiệu mà hệ thống điều khiển cần sử dụng.

Chọn Kübler IN61 khi hệ thống cần:

• Đọc giá trị góc nghiêng liên tục.
• Sử dụng tín hiệu 0–10 V hoặc 4–20 mA.
• Đưa giá trị đo về PLC hoặc bộ điều khiển.
• Cấu hình phạm vi đo và bộ lọc.
• Sử dụng tín hiệu dự phòng hoặc tín hiệu ngược chiều trong cấu hình phù hợp.

Chọn Kübler IN62 khi hệ thống cần:

• Hai ngõ ra chuyển mạch.
• Tín hiệu PNP/NPN.
• Thiết lập một hoặc hai vùng chuyển mạch.
• Dùng ngõ ra dự phòng.
• Xác định trạng thái theo góc nghiêng thay vì cần đọc giá trị góc liên tục.

Cả hai dòng đều có thể cấu hình thông qua IO-Link và đều sử dụng thiết kế nhỏ gọn, cấp bảo vệ IP68/IP69K.

💡 Tại sao nên mua tại Ngọc Huy Dương?

Ngọc Huy Dương cung cấp thiết bị công nghiệp cho nhà máy, kỹ sư thiết kế, đơn vị EPC và OEM tại Việt Nam.

Khi lựa chọn cảm biến góc nghiêng Kübler IN61 IN62, khách hàng được hỗ trợ:

• Tư vấn lựa chọn IN61 hoặc IN62 theo yêu cầu tín hiệu.
• Tư vấn phạm vi đo 1 trục hoặc 2 trục.
• Tư vấn điện áp cấp và kiểu kết nối M12.
• Hỗ trợ lựa chọn cấu hình phù hợp với PLC và hệ thống điều khiển.
• Tư vấn thiết lập thông số qua IO-Link.
• Hỗ trợ tài liệu kỹ thuật và thông tin cấu hình.
• Hỗ trợ kỹ thuật trong quá trình lựa chọn và sử dụng sản phẩm.

Với kinh nghiệm trong lĩnh vực thiết bị công nghiệp, Ngọc Huy Dương hướng đến việc giúp khách hàng lựa chọn đúng cảm biến ngay từ bước thiết kế, hạn chế tình trạng chọn sai phạm vi đo hoặc sai dạng tín hiệu.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật Cảm biến góc nghiêng Kübler IN61 IN62

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Để được tư vấn Kübler IN61 hoặc Kübler IN62, khách hàng nên cung cấp phạm vi góc cần đo, số trục đo, dạng tín hiệu mong muốn, điện áp cấp và điều kiện môi trường lắp đặt.

Ngọc Huy Dương hỗ trợ tư vấn cấu hình theo yêu cầu thực tế, giúp lựa chọn đúng phiên bản và thuận tiện khi tích hợp vào hệ thống điều khiển.

🧩 Phiên bản & Mã sản phẩm Cảm biến góc nghiêng Kübler IN61 IN62

Kübler IN61

IN61 là dòng cảm biến góc nghiêng sử dụng tín hiệu tương tự, với các lựa chọn chính:

• Đo 1 trục đến 360°.
• Đo 2 trục đến ±85°.
• Tín hiệu 0–10 V.
• Tín hiệu 4–20 mA.
• Điện áp cấp 15–30 V DC.
• Kết nối M12.
• Cấu hình thông số qua IO-Link.
• Nhiệt độ làm việc -40 đến +85°C.
• Cấp bảo vệ IP68/IP69K.

Kübler IN62

IN62 là dòng cảm biến góc nghiêng có 2 ngõ ra chuyển mạch:

• Đo 1 trục đến 360°.
• Đo 2 trục đến ±85°.
• Hai ngõ ra PNP/NPN.
• Hai vùng chuyển mạch có thể cấu hình.
• Có thể sử dụng ngõ ra dự phòng.
• Điện áp cấp 10–30 V DC.
• Kết nối M12.
• Cấu hình qua IO-Link.
• Nhiệt độ làm việc -40 đến +85°C.
• Cấp bảo vệ IP68/IP69K.

📩 Bạn cần bảng mã Kübler IN61 IN62 đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com

🧩 FAQ – Câu hỏi thường gặp

1. Kübler IN61 và IN62 dùng để làm gì?
Cả hai đều dùng để đo độ nghiêng tĩnh của máy móc hoặc cơ cấu theo 1 trục hoặc 2 trục.

2. IN61 và IN62 có điểm gì khác nhau?
IN61 sử dụng tín hiệu tương tự 0–10 V và 4–20 mA, thích hợp khi cần đọc giá trị góc liên tục. IN62 sử dụng 2 ngõ ra chuyển mạch PNP/NPN, phù hợp khi cần xác định trạng thái theo các ngưỡng góc.

3. Hai cảm biến có đo được 360° không?
Có. Cả IN61 và IN62 đều hỗ trợ đo 1 trục trong phạm vi 0–360°; cấu hình 2 trục có phạm vi đến ±85°.

4. Kübler IN61 và IN62 có dùng ngoài trời được không?
Có. Hai dòng có dải nhiệt độ làm việc -40 đến +85°C, cấp bảo vệ IP68/IP69K và khả năng chống ảnh hưởng của hơi muối, thay đổi nhiệt độ nhanh.

5. Có thể cấu hình cảm biến sau khi lắp đặt không?
Có. IN61 và IN62 hỗ trợ cấu hình thông số thông qua IO-Link Master. IN61 còn hỗ trợ thiết lập Easy-Teach bằng Teach Adapter; IN62 cho phép thiết lập các vùng chuyển mạch và trạng thái ngõ ra.

6. Nên chọn IN61 hay IN62 cho PLC?
Nếu PLC cần nhận giá trị góc liên tục, IN61 với 0–10 V hoặc 4–20 mA là lựa chọn phù hợp. Nếu PLC chỉ cần nhận biết đạt/không đạt theo ngưỡng góc, IN62 với hai ngõ ra PNP/NPN sẽ phù hợp hơn.

Cảm biến góc nghiêng Kübler IN61 và IN62 mang đến hai phương án khác nhau cho hệ thống đo góc nghiêng tĩnh: IN61 tập trung vào tín hiệu tương tự và khả năng cấu hình linh hoạt, còn IN62 tập trung vào hai ngõ ra chuyển mạch có thể thiết lập theo yêu cầu. Với phạm vi đo đến 360° cho 1 trục, ±85° cho 2 trục, cấp bảo vệ IP68/IP69K và khả năng cấu hình qua IO-Link, hai dòng sản phẩm phù hợp cho nhiều ứng dụng tự động hóa, máy móc di động, thiết bị nâng hạ, công nghiệp nặng và hệ thống ngoài trời.
