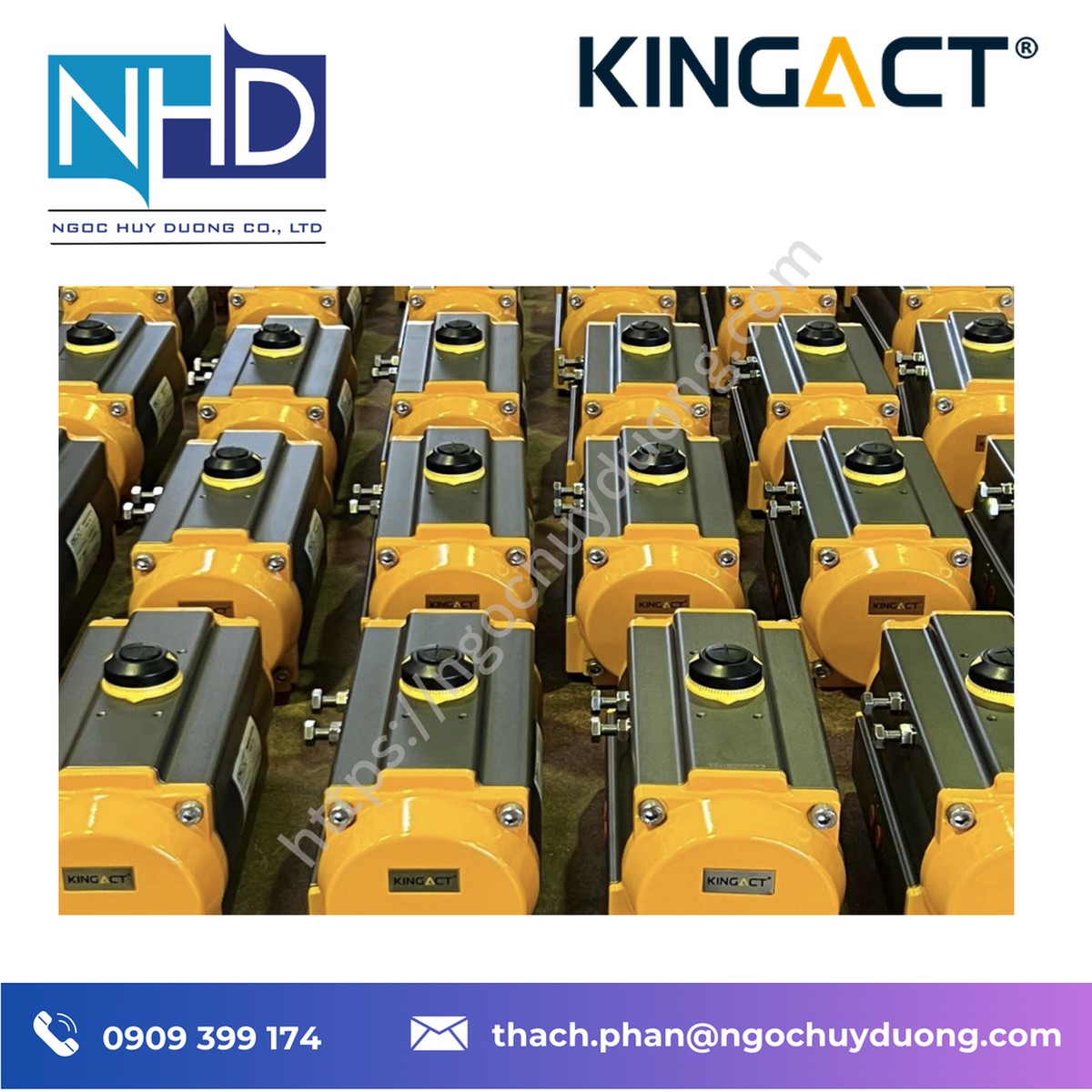

Bộ truyền động khí nén xoay KINGACT JHA0160 – Hàng sẵn

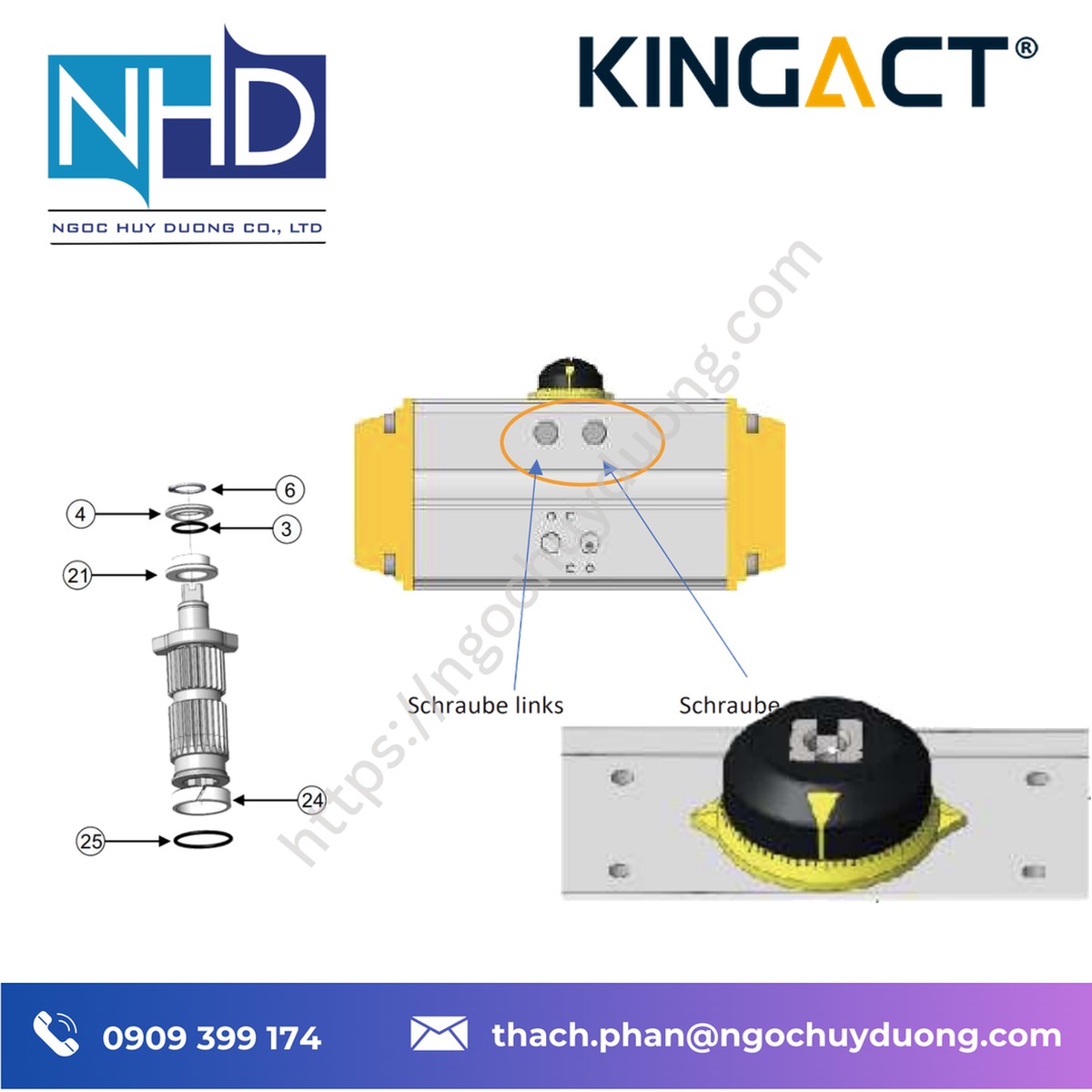

Bộ truyền động khí nén xoay KINGACT JHA0160 – Hàng sẵn - Ảnh 2

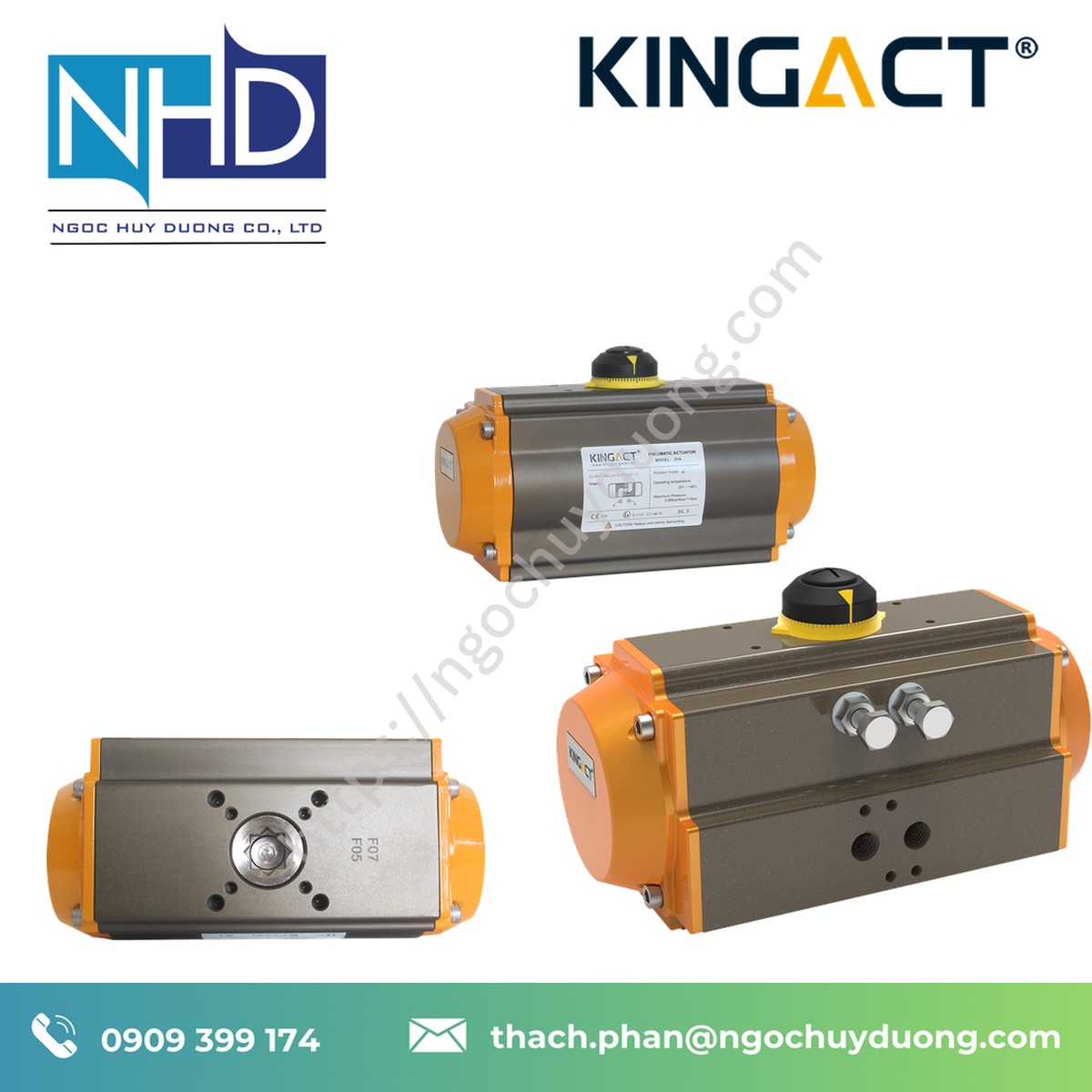

Bộ truyền động khí nén xoay KINGACT JHA0160 – Hàng sẵn - Ảnh 3

Bộ truyền động khí nén xoay KINGACT JHA0160 – Hàng sẵn

Bộ truyền động khí nén xoay KINGACT JHA0160 được phân phối chính hãng bởi Công ty TNHH Ngọc Huy Dương – đơn vị phân phối bộ truyền động khí nén xoay KINGACT JHA0160 tại Việt Nam, giá tốt, hàng sẵn, giao nhanh toàn quốc.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
Bộ truyền động khí nén xoay KINGACT models tiêu biểu
Bộ truyền động khí nén xoay KINGACT JHA0160DA
Bộ truyền động khí nén xoay KINGACT JHA0160SR

Mô tả
Đánh giá (0)

Bộ truyền động khí nén xoay KINGACT JHA0160 – Giải pháp điều khiển van công nghiệp

Tìm hiểu thêm:

Được phân phối bởi Công ty TNHH Ngọc Huy Dương – Đơn vị cung cấp thiết bị công nghiệp tại Việt Nam.

🌐 Website: 🌐 www.ngochuyduong.com | Hotline: ☎️ 0909 399 174 | Email: ✉️ thach.phan@ngochuyduong.com

📌 1. Giới thiệu tổng quan bộ truyền động khí nén KINGACT JHA0160

KINGACT JHA0160 là dòng bộ truyền động khí nén xoay được thiết kế để chuyển đổi năng lượng khí nén thành chuyển động quay, phục vụ điều khiển đóng mở van trong các hệ thống công nghiệp. Theo tài liệu kỹ thuật của nhà sản xuất, dòng sản phẩm sử dụng tiêu chuẩn kích thước Metric – DIN 3337, phù hợp để xem xét tích hợp vào các cụm van điều khiển tự động có giao diện lắp đặt tương ứng.

Model JHA0160 có hai cấu hình hoạt động được thể hiện trong bảng thông số mô-men xoắn của nhà sản xuất: tác động kép (DA) và tác động đơn, sử dụng lò xo hồi vị (SR). Cấu hình tác động kép sử dụng khí nén để tạo chuyển động theo hai chiều, trong khi cấu hình tác động đơn kết hợp khí nén với lực lò xo để thực hiện chu trình vận hành. Việc lựa chọn cấu hình cần dựa trên yêu cầu đóng mở, trạng thái van mong muốn khi mất khí và điều kiện vận hành thực tế.

Ngọc Huy Dương hỗ trợ khách hàng kiểm tra thông số, lựa chọn cấu hình và đối chiếu khả năng tương thích trước khi đặt hàng. Thông tin về xuất xứ, chứng từ CO/CQ, thời gian giao hàng và điều kiện bảo hành cần được xác nhận theo từng đơn hàng cụ thể.

⚙️ 2. Tính năng kỹ thuật nổi bật của KINGACT JHA0160

Hai nguyên lý tác động: Có dữ liệu kỹ thuật cho phiên bản tác động kép JHA0160DA và phiên bản tác động đơn JHA0160SR, đáp ứng các phương án điều khiển khác nhau.
Mô-men xoắn theo áp suất: Phiên bản tác động kép có bảng mô-men xoắn đầu ra tại nhiều mức áp suất khí cấp, giúp kỹ sư đối chiếu lực truyền động với yêu cầu của van.
Nhiều cấu hình lò xo: Phiên bản tác động đơn thể hiện các lựa chọn K6, K8, K10 và K12, với đặc tính mô-men xoắn phụ thuộc cấu hình và điều kiện khí cấp.
Tham chiếu tiêu chuẩn DIN 3337: Tài liệu sử dụng hệ kích thước Metric – DIN 3337, hỗ trợ việc kiểm tra giao diện lắp đặt khi thiết kế cụm truyền động và van.
Hỗ trợ thiết kế hệ thống: Dữ liệu mô-men xoắn theo áp suất là cơ sở để đánh giá sơ bộ khả năng vận hành, trước khi kiểm tra đầy đủ yêu cầu kỹ thuật của van và hệ thống khí nén.

Lưu ý: Tài liệu được tham chiếu không cung cấp đủ dữ liệu để xác nhận vật liệu thân, cấp bảo vệ IP, dải nhiệt độ làm việc, tuổi thọ chu kỳ hoặc chứng nhận bổ sung. Các thông số này cần được xác minh từ hồ sơ kỹ thuật chính thức trước khi phê duyệt thiết kế.

📋 3. Thông số kỹ thuật tiêu chuẩn KINGACT JHA0160

Thông số	Giá trị theo tài liệu
Thương hiệu	KINGACT
Model dòng sản phẩm	JHA0160
Phiên bản tác động kép	JHA0160DA
Phiên bản tác động đơn	JHA0160SR
Tiêu chuẩn kích thước được nêu	Metric – DIN 3337
Mô-men xoắn tác động kép tại 2 bar	67 Nm
Mô-men xoắn tác động kép tại 4 bar	133 Nm
Mô-men xoắn tác động kép tại 5 bar	166 Nm
Mô-men xoắn tác động kép tại 6 bar	200 Nm
Mô-men xoắn tác động kép tại 8 bar	266 Nm
Cấu hình lò xo tác động đơn	K6, K8, K10, K12
Vật liệu, nhiệt độ và cấp bảo vệ	Cần xác nhận theo hồ sơ kỹ thuật đầy đủ

Giá trị mô-men xoắn tác động kép tại các mức áp suất khác trong bảng nhà sản xuất gồm 100 Nm tại 3 bar, 150 Nm tại 4,5 bar, 183 Nm tại 5,5 bar và 233 Nm tại 7 bar. Đây là dữ liệu tham chiếu của phiên bản JHA0160DA, không nên áp dụng trực tiếp cho phiên bản tác động đơn.

Đối với JHA0160SR, mô-men xoắn phụ thuộc số lượng và đặc tính lò xo, áp suất cấp khí cũng như góc quay. Kỹ sư cần sử dụng đúng bảng dữ liệu tương ứng với cấu hình đã chọn để đánh giá mô-men xoắn tại các vị trí đầu và cuối hành trình.

KingAct JHA0012
KingAct JHA0020
KingAct JHA0035
KingAct JHA0050
KingAct JHA0075
KingAct JHA0110
KingAct JHA0160
KingAct JHA0255
KingAct JHA0435
KingAct JHA0665
KingAct JHA1000
KingAct JHA1200
KingAct JHA1800
KingAct JHA2700
KingAct JHA3800
KingAct JHA5700
KingAct JHA8000

🧭 4. Vật liệu, kết cấu và độ bền vận hành

Để đánh giá độ bền của bộ truyền động KINGACT JHA0160 trong môi trường nhà máy, cần kiểm tra vật liệu thân, cơ cấu truyền động bên trong, gioăng làm kín, lớp phủ bề mặt và giới hạn nhiệt độ theo tài liệu chính thức. Các yếu tố này ảnh hưởng trực tiếp đến khả năng làm việc trong môi trường có độ ẩm cao, bụi công nghiệp hoặc điều kiện vận hành liên tục.

Không nên suy đoán vật liệu chế tạo hoặc khả năng chống ăn mòn chỉ từ mã model. Khi sử dụng trong khu vực có hóa chất, môi trường ngoài trời hoặc yêu cầu vệ sinh đặc biệt, người mua cần xác nhận tính phù hợp của vật liệu và các tùy chọn bảo vệ. Việc duy trì khí nén sạch, khô và nằm trong giới hạn áp suất cho phép cũng góp phần hạn chế hư hỏng, giảm gián đoạn vận hành và hỗ trợ kéo dài tuổi thọ thiết bị.

🔄 5. Tương thích, thay thế và mở rộng hệ thống

Khi tích hợp KINGACT JHA0160 với van bi hoặc van bướm, cần đối chiếu mô-men xoắn yêu cầu của van với mô-men xoắn đầu ra thực tế của bộ truyền động tại áp suất khí cấp thấp nhất dự kiến. Việc tính toán nên xét đến chênh áp qua van, đặc tính lưu chất, ma sát, điều kiện khởi động và hệ số dự phòng theo yêu cầu thiết kế.

Bên cạnh đó, cần xác nhận kích thước mặt bích lắp đặt, kiểu liên kết trục, góc quay, không gian thao tác và khả năng lắp thêm phụ kiện như công tắc hành trình hoặc bộ điều khiển vị trí nếu hệ thống yêu cầu. Tiêu chuẩn DIN 3337 được nêu trong tài liệu là một căn cứ đối chiếu, nhưng không tự động bảo đảm tương thích với mọi loại van hoặc phụ kiện.

Đối với nhu cầu thay thế thiết bị hiện hữu, khách hàng nên cung cấp model đang sử dụng, mã van, mô-men xoắn yêu cầu và áp suất khí cấp để được kiểm tra trước khi chốt phương án.

🎯 6. Ứng dụng thực tế của KINGACT JHA0160

Bộ truyền động khí nén xoay JHA0160 có thể được xem xét cho các hệ thống điều khiển van tự động khi thông số mô-men xoắn, giao diện cơ khí và điều kiện vận hành đáp ứng yêu cầu. Những nhóm ứng dụng có thể cần loại thiết bị này gồm:

Hệ thống cấp và phân phối nước trong nhà máy.
Dây chuyền công nghiệp sử dụng van đóng mở tự động.
Hệ thống đường ống khí nén và các cụm van điều khiển.
Hệ thống xử lý lưu chất trong dây chuyền sản xuất.
Các dự án tự động hóa sử dụng van bi hoặc van bướm có giao diện lắp đặt tương thích.

Khả năng sử dụng trong từng ngành phụ thuộc vào loại van, lưu chất, nhiệt độ, áp suất, yêu cầu an toàn và cấu hình truyền động được phê duyệt. Không nên lựa chọn thiết bị chỉ dựa trên mô-men xoắn danh nghĩa mà bỏ qua điều kiện vận hành thực tế.

💡 7. Tại sao nên mua KINGACT JHA0160 tại Ngọc Huy Dương?

Công ty TNHH Ngọc Huy Dương cung cấp giải pháp thiết bị công nghiệp, hướng đến nhu cầu thực tế của kỹ sư, bộ phận bảo trì, nhà máy, nhà thầu EPC và đơn vị OEM. Khi lựa chọn bộ truyền động khí nén KINGACT JHA0160, khách hàng có thể liên hệ để được hỗ trợ đối chiếu model, kiểm tra dữ liệu mô-men xoắn và xác định cấu hình phù hợp với hệ thống hiện hữu.

Hỗ trợ tra cứu thông số và lựa chọn cấu hình theo yêu cầu ứng dụng.
Tư vấn đối chiếu mô-men xoắn, áp suất khí cấp và giao diện lắp đặt.
Hỗ trợ xác nhận chứng từ, tình trạng hàng hóa, thời gian giao hàng và điều kiện bảo hành theo đơn hàng.
Tiếp nhận yêu cầu kỹ thuật và nhu cầu cung cấp thiết bị cho nhà máy, dự án công nghiệp.

✅ 8. Liên hệ đặt hàng và tư vấn kỹ thuật

Để lựa chọn đúng bộ truyền động khí nén KINGACT JHA0160, khách hàng nên chuẩn bị thông tin về loại van, mô-men xoắn yêu cầu, áp suất khí nén khả dụng, chế độ tác động và điều kiện môi trường. Những dữ liệu này giúp quá trình kiểm tra cấu hình nhanh chóng và hạn chế rủi ro lựa chọn sai thiết bị.

CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📞 Hotline: 0909 399 174
📧 Email: thach.phan@ngochuyduong.com

Liên hệ Ngọc Huy Dương để nhận tư vấn kỹ thuật, xác nhận thông số và yêu cầu báo giá KINGACT JHA0160 theo nhu cầu thực tế.

🧩 9. Phiên bản và mã sản phẩm KINGACT JHA0160

JHA0160DA – Phiên bản tác động kép.
JHA0160SR – Phiên bản tác động đơn, sử dụng lò xo hồi vị.

Với phiên bản JHA0160SR, tài liệu còn thể hiện các cấu hình lò xo K6, K8, K10 và K12. Đây là các cấu hình trong cùng dòng sản phẩm, không phải các model độc lập đã được xác nhận riêng. Vui lòng cung cấp yêu cầu mô-men xoắn và áp suất khí cấp để kiểm tra lựa chọn phù hợp.
