Bộ truyền động khí nén KINGACT JHA0020 – Giải pháp điều khiển van tự động
Tìm hiểu thêm:
Được phân phối bởi Công ty TNHH Ngọc Huy Dương – đơn vị cung cấp thiết bị công nghiệp tại Việt Nam.
🌐 Website: 🌐 www.ngochuyduong.com | Hotline: ☎️ 0909 399 174 | Email: ✉️ thach.phan@ngochuyduong.com

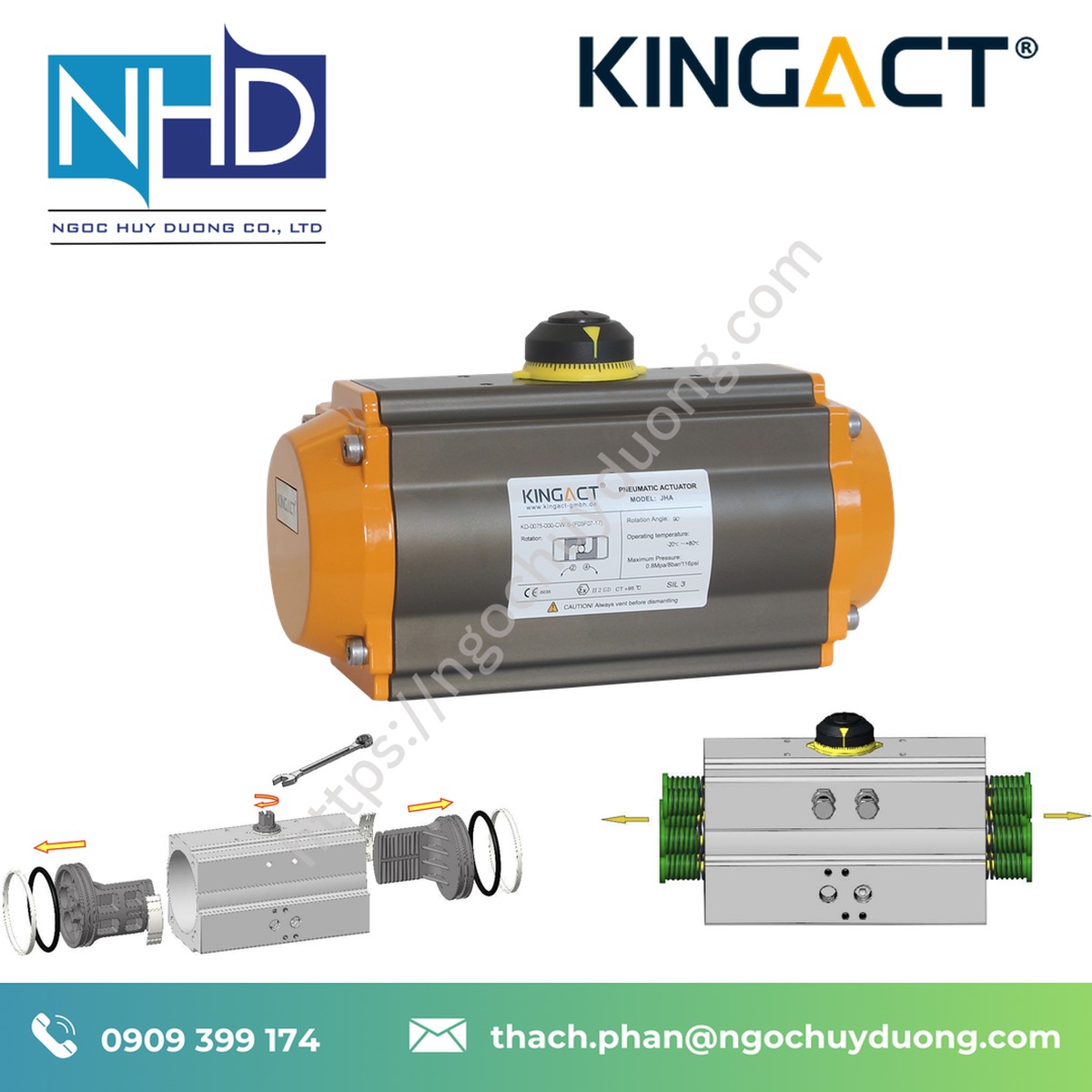

📌 1. Giới thiệu tổng quan bộ truyền động khí nén KINGACT JHA0020

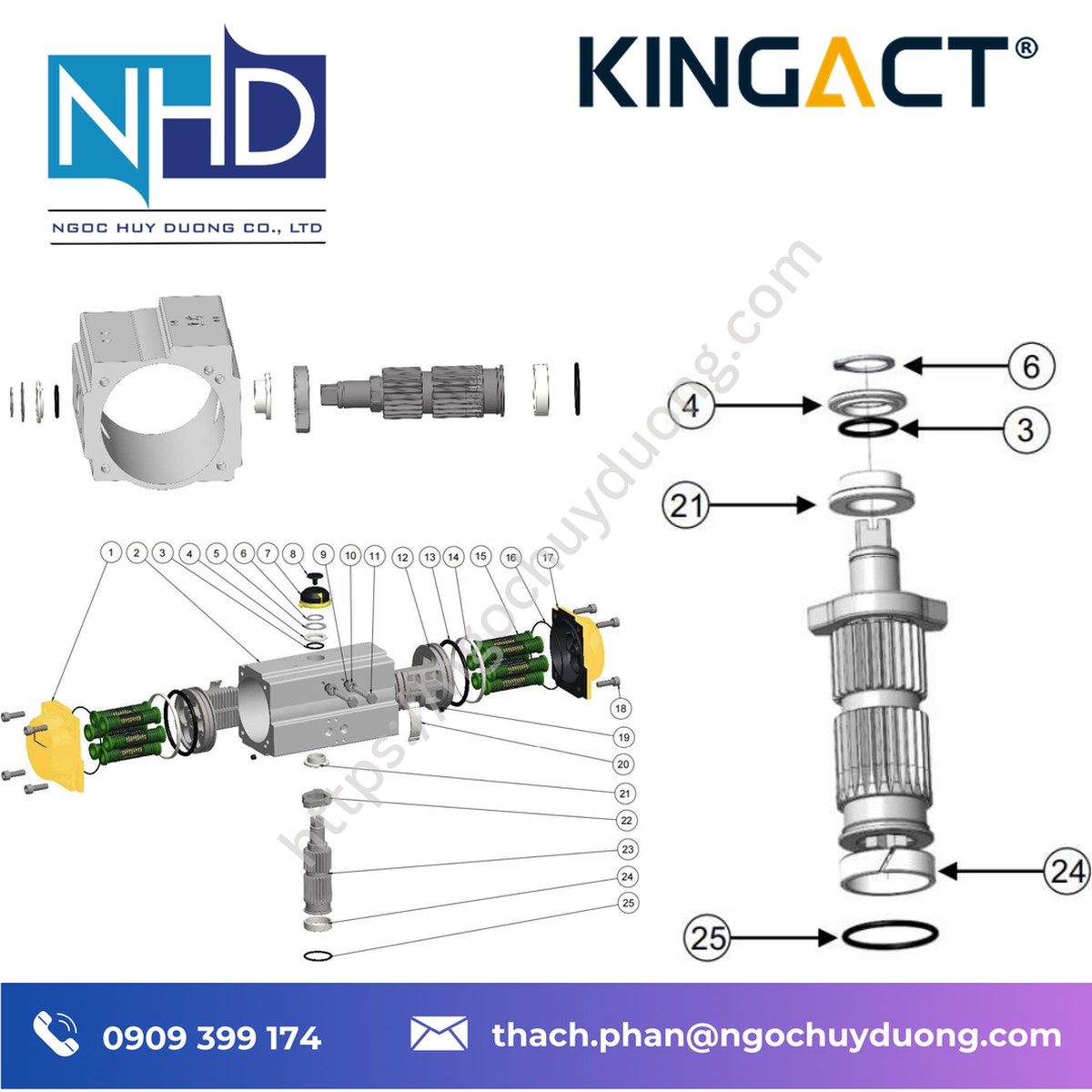

Bộ truyền động khí nén KINGACT JHA0020 là thiết bị chấp hành sử dụng khí nén để tạo chuyển động quay, phục vụ đóng mở và điều khiển các loại van công nghiệp có góc quay 90°. Theo datasheet, sản phẩm sử dụng cơ cấu thanh răng – bánh răng (rack and pinion), chuyển chuyển động tịnh tiến của piston thành chuyển động quay tại trục đầu ra. Thiết kế này phù hợp với các hệ thống tự động hóa đường ống cần điều khiển van nhanh, ổn định và có khả năng tích hợp cùng những phụ kiện điều khiển chuyên dụng.
Model JHA0020 có hai cấu hình cơ bản: tác động kép JHA0020DA và tác động đơn hồi lò xo JHA0020SR. Cấu hình tác động kép sử dụng khí nén cho cả quá trình đóng và mở. Cấu hình hồi lò xo sử dụng khí nén kết hợp lực lò xo để tạo chuyển động hồi về khi điều kiện cấp khí thay đổi. Việc lựa chọn cấu hình phụ thuộc vào yêu cầu vận hành, mô-men cần thiết và phương án xử lý khi nguồn khí nén bị gián đoạn.
KINGACT là thương hiệu thiết bị truyền động quay bằng khí nén. Khi lựa chọn JHA0020, kỹ sư cần đối chiếu thông số trên datasheet với loại van, áp suất khí cấp, mô-men tải và điều kiện vận hành thực tế. Công ty TNHH Ngọc Huy Dương hỗ trợ tiếp nhận yêu cầu, tư vấn lựa chọn cấu hình và cung cấp thông tin sản phẩm theo nhu cầu của nhà máy.
⚙️ 2. Tính năng kỹ thuật nổi bật của KINGACT JHA0020
- Cơ cấu thanh răng – bánh răng: Chuyển đổi chuyển động tuyến tính của piston thành chuyển động quay, hỗ trợ vận hành các loại van có cơ cấu điều khiển dạng quay.
- Hai phương án tác động: JHA0020DA dành cho điều khiển bằng khí nén theo hai chiều; JHA0020SR sử dụng cơ cấu hồi lò xo, cho phép lựa chọn phương án vận hành phù hợp với yêu cầu hệ thống.
- Góc quay 90°: Hành trình quay tiêu chuẩn đáp ứng nhiều ứng dụng đóng mở van công nghiệp. Datasheet quy định khả năng điều chỉnh quá hành trình và thiếu hành trình ±5° tại mỗi đầu.
- Áp suất khí nén linh hoạt: Dải áp suất làm việc của cấu hình tác động kép là 2–8 bar(g), trong khi cấu hình hồi lò xo hoạt động trong dải 2,5–8 bar(g).
- Thời gian vận hành nhanh: Datasheet đưa ra thời gian chu kỳ riêng cho từng cấu hình và chiều chuyển động, giúp kỹ sư đánh giá sơ bộ khả năng đáp ứng của thiết bị đối với yêu cầu đóng mở.
Để hệ thống vận hành ổn định, khí cấp cần đáp ứng yêu cầu khí nén sạch của nhà sản xuất. Ngoài ra, mô-men đầu ra phải được kiểm tra tại áp suất cấp thực tế, thay vì chỉ dựa vào kích thước hoặc mã model của bộ truyền động.
📋 3. Thông số kỹ thuật tiêu chuẩn KINGACT JHA0020
| Thông số | Giá trị theo datasheet |
|---|---|
| Model tác động kép | JHA0020DA |
| Model hồi lò xo | JHA0020SR |
| Đường kính piston (cylinder bore) | 52 mm |
| Áp suất làm việc tác động kép | 2–8 bar(g) |
| Áp suất làm việc hồi lò xo | 2,5–8 bar(g) |
| Áp suất vận hành tối đa (MOP) | 8 bar(g) |
| Môi chất cấp | Khí nén sạch |
| Hành trình quay | 90° |
| Điều chỉnh tại mỗi đầu hành trình | ±5° |
| Khối lượng JHA0020SR | 1,45 kg |
| Khối lượng JHA0020DA | 1,35 kg |
| Nhiệt độ làm việc | -20°C đến +80°C |
Đối với cấu hình JHA0020DA, mô-men đầu ra theo bảng thông số lần lượt là 8 Nm tại 2 bar(g), 12 Nm tại 3 bar(g), 16 Nm tại 4 bar(g), 20 Nm tại 5 bar(g), 24 Nm tại 6 bar(g), 28 Nm tại 7 bar(g) và 32 Nm tại 8 bar(g). Giá trị mô-men là căn cứ quan trọng để lựa chọn bộ truyền động tương thích với tải của van.
Với JHA0020SR, mô-men phụ thuộc vào áp suất cấp, vị trí góc quay và số lượng lò xo được lắp đặt. Các lựa chọn lò xo thể hiện trong datasheet gồm K6, K8, K10 và K12. Vì vậy, cần kiểm tra đúng bảng mô-men của cấu hình hồi lò xo trước khi đặt hàng.
🧱 4. Vật liệu và độ bền vận hành
Datasheet JHA0020 được cung cấp tập trung vào thông số vận hành, kích thước và mô-men đầu ra, không trình bày đầy đủ bảng vật liệu cho từng bộ phận. Do đó, không nên suy đoán cấp hợp kim, lớp phủ bề mặt hoặc vật liệu làm kín nếu chưa có tài liệu xác nhận tương ứng với cấu hình đặt hàng.
Khi đánh giá độ bền, cần xem xét chất lượng khí nén, tần suất đóng mở, điều kiện nhiệt độ và môi trường lắp đặt. Khí nén sạch giúp hạn chế nguy cơ ảnh hưởng đến các bộ phận chuyển động. Việc kiểm tra định kỳ đường cấp khí, phụ kiện lắp đặt và tình trạng hoạt động cũng góp phần duy trì độ ổn định của hệ thống.
🔄 5. Khả năng tương thích và lựa chọn cấu hình
KINGACT JHA0020 được định hướng cho các ứng dụng cần truyền động quay. Trước khi lắp đặt, cần xác minh giao diện cơ khí giữa bộ truyền động và van, kích thước trục, mô-men yêu cầu, hướng quay và phương án gá lắp. Không nên mặc định rằng thiết bị tương thích trực tiếp với mọi loại van hoặc phụ kiện nếu chưa đối chiếu bản vẽ kỹ thuật.
Đối với hệ thống cần điều khiển hai chiều bằng khí nén, JHA0020DA là cấu hình cần xem xét. Nếu quy trình yêu cầu cơ cấu hồi lò xo, JHA0020SR cần được lựa chọn theo mô-men lò xo và phương án đóng hoặc mở mong muốn. Khi tích hợp van điện từ, công tắc hành trình hoặc bộ định vị, cần xác nhận giao diện lắp đặt và yêu cầu điều khiển của từng phụ kiện.
🎯 6. Ứng dụng thực tế của bộ truyền động khí nén KINGACT JHA0020
Với hành trình quay 90° và cơ cấu thanh răng – bánh răng, JHA0020 có thể được xem xét cho các hệ thống sử dụng van quay trong nhà máy. Những ứng dụng phù hợp có thể bao gồm điều khiển van bi, van bướm và các loại van quay tương thích, với điều kiện mô-men và giao diện cơ khí đáp ứng yêu cầu thiết kế.
Trong dây chuyền sản xuất, bộ truyền động khí nén giúp thực hiện thao tác đóng mở van theo tín hiệu điều khiển của hệ thống. Kỹ sư cần xác định chu kỳ hoạt động, áp suất khí có sẵn và yêu cầu vận hành khi mất khí trước khi quyết định cấu hình. Đối với ứng dụng quan trọng về an toàn, phương án hồi lò xo cần được đánh giá theo phân tích rủi ro và trạng thái an toàn mong muốn của toàn hệ thống.
💡 7. Tại sao nên mua KINGACT JHA0020 tại Ngọc Huy Dương?
Công ty TNHH Ngọc Huy Dương cung cấp giải pháp thiết bị công nghiệp, hỗ trợ khách hàng trong quá trình xác định model, đối chiếu thông số và lựa chọn cấu hình phù hợp. Với hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, công ty hướng đến việc cung cấp thông tin kỹ thuật rõ ràng và hỗ trợ sau bán hàng cho nhà máy, đơn vị EPC, OEM cùng đội ngũ kỹ sư bảo trì.
Khi gửi yêu cầu báo giá, khách hàng nên cung cấp mã JHA0020DA hoặc JHA0020SR, loại van sử dụng, mô-men yêu cầu, áp suất khí nén sẵn có và điều kiện nhiệt độ vận hành. Những thông tin này giúp quá trình xác nhận cấu hình nhanh chóng, hạn chế sai lệch khi lựa chọn sản phẩm. Tình trạng hàng, thời gian giao và chứng từ đi kèm sẽ được xác nhận theo từng đơn hàng cụ thể.
✅ 8. Liên hệ đặt hàng và tư vấn kỹ thuật
Để được tư vấn bộ truyền động khí nén KINGACT JHA0020, xác nhận mô-men đầu ra hoặc lựa chọn cấu hình tác động kép và hồi lò xo, vui lòng liên hệ Công ty TNHH Ngọc Huy Dương.
🌐 Website: www.ngochuyduong.com
📞 Hotline: 0909 399 174
📧 Email: thach.phan@ngochuyduong.com
🧩 9. Phiên bản và mã sản phẩm
- JHA0020DA – Bộ truyền động khí nén tác động kép.
- JHA0020SR – Bộ truyền động khí nén hồi lò xo.
Liên hệ để xác nhận cấu hình, bảng mô-men và bản vẽ kích thước phù hợp với ứng dụng thực tế.
🧩 10. Câu hỏi thường gặp
JHA0020 là thiết bị gì?
Đây là bộ truyền động khí nén sử dụng cơ cấu thanh răng – bánh răng để tạo chuyển động quay phục vụ điều khiển van.
JHA0020DA và JHA0020SR khác nhau thế nào?
JHA0020DA là cấu hình tác động kép; JHA0020SR là cấu hình hồi lò xo. Việc lựa chọn phụ thuộc vào yêu cầu vận hành của hệ thống.
Áp suất khí nén sử dụng là bao nhiêu?
JHA0020DA có dải áp suất 2–8 bar(g), còn JHA0020SR có dải áp suất 2,5–8 bar(g), theo datasheet.
Hành trình quay của JHA0020 là bao nhiêu?
Hành trình quay tiêu chuẩn là 90°, có khả năng điều chỉnh ±5° tại mỗi đầu hành trình.
Cần cung cấp thông tin gì khi yêu cầu báo giá?
Khách hàng nên cung cấp mã model, loại van, mô-men yêu cầu, áp suất khí cấp và điều kiện làm việc để được hỗ trợ xác nhận cấu hình.
