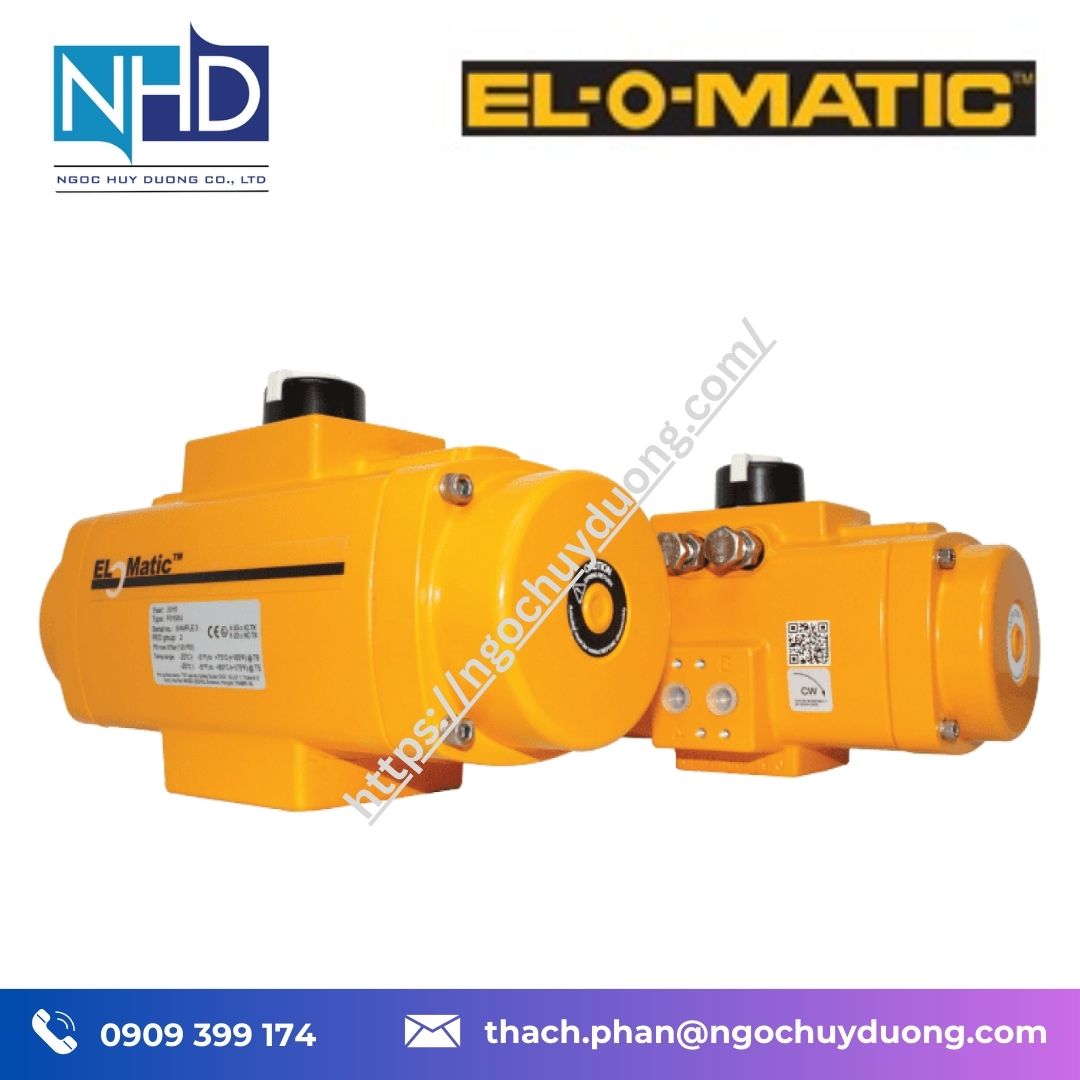

Bộ truyền động khí nén EL-O-Matic F-Series – Giải pháp tự động hóa van 1/4 vòng bền bỉ và tin cậy
Phân phối chính hãng bởi Ngọc Huy Dương – Nhà cung cấp thiết bị công nghiệp hàng đầu tại Việt Nam
Giới thiệu tổng quan
Bộ truyền động khí nén F-Series của EL-O-Matic là thiết bị dùng khí nén để đóng/mở các loại van quay 1/4 vòng như van bi, van bướm, van côn… Thiết bị sử dụng cơ cấu bánh răng – thanh răng giúp biến chuyển động tịnh tiến của piston thành chuyển động quay, đảm bảo thao tác chính xác, nhanh chóng và mạnh mẽ.
Bộ truyền động khí nén EL-O-Matic F-Series được chế tạo dựa trên hơn 40 năm kinh nghiệm và cải tiến, với phương châm “Lắp là quên” – nghĩa là sau khi lắp đặt, thiết bị vận hành ổn định, ít cần bảo dưỡng, tuổi thọ cao ngay cả trong môi trường khắc nghiệt.
Về thương hiệu: EL-O-Matic là nhãn hiệu uy tín trực thuộc tập đoàn Emerson – tập đoàn hàng đầu thế giới về tự động hóa công nghiệp. Sản phẩm của EL-O-Matic đạt các chứng nhận quốc tế như ATEX, PED, SIL3, IP66/67, đáp ứng tiêu chuẩn an toàn và chất lượng tại nhiều quốc gia.
Ngọc Huy Dương là nhà phân phối chính thức của EL-O-Matic tại Việt Nam, cung cấp đầy đủ giấy tờ CO/CQ, hỗ trợ kỹ thuật và bảo hành toàn quốc.
📞 Liên hệ ngay: 0909 399 174 | ✉️ Email: thach.phan@ngochuyduong.com
Đặc điểm nổi bật – Bộ truyền động khí nén EL-O-Matic F-Series
- Đa dạng kích cỡ: 13 lựa chọn, phù hợp từ van nhỏ đến van công nghiệp cỡ lớn, mô-men xoắn từ 12 Nm đến hơn 4.000 Nm.
- Hai kiểu vận hành:
- Tác động kép – dùng khí nén cho cả hai chiều quay.
- Tự hồi bằng lò xo – dùng khí nén cho một chiều, chiều còn lại nhờ lò xo.
- Vật liệu bền bỉ: Thân hợp kim nhôm phủ sơn tĩnh điện chống ăn mòn; trục bánh răng có thể chọn loại nhôm hoặc inox; bu-lông inox chắc chắn.
- Vận hành ổn định: Mô-men xoắn cao và đều, phù hợp cho chu kỳ làm việc liên tục.
- Lắp đặt dễ dàng: Tương thích tiêu chuẩn lắp quốc tế ISO 5211 và mặt bích NAMUR, dễ gắn bộ điều khiển, van điện từ, công tắc hành trình…
- An toàn và đáng tin cậy: Đạt các chứng nhận ATEX, PED, ROHS, SIL3, IP66/67, dùng được cả trong khu vực nguy hiểm và môi trường ẩm ướt.
📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com
Thông số kỹ thuật tiêu chuẩn – Bộ truyền động khí nén EL-O-Matic F-Series
| Thông số | Giá trị điển hình |
| Kiểu vận hành | Tác động kép / Tự hồi lò xo |
| Mô-men xoắn | 12 – 4.100 Nm |
| Áp suất làm việc | 2,9 – 8,3 bar |
| Nhiệt độ làm việc | -20 °C đến +80 °C |
| Chứng nhận chất lượng | ATEX, PED, ROHS, SIL3, IP66/67 |
📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174
Vật liệu & gia công – Bộ truyền động khí nén EL-O-Matic F-Series
- Thân: Hợp kim nhôm xử lý bề mặt chống oxy hóa, phủ sơn tĩnh điện chống ăn mòn.
- Lò xo: Thép hợp kim xử lý chống gỉ, tăng độ bền.
- Bu-lông: Inox tiêu chuẩn AISI 304, tùy chọn AISI 316 cho môi trường đặc biệt.
- Trục bánh răng: Nhôm hoặc thép không gỉ, thiết kế ăn khớp chắc chắn.
Các phiên bản & model phổ biến – Bộ truyền động khí nén EL-O-Matic F-Series
| Model | Đặc điểm kỹ thuật |
| Bộ truyền động khí nén ELOMatic F-Series 0012 | Nhỏ gọn, mô-men thấp, dùng cho van DN15 |
| Bộ truyền động khí nén ELOMatic F-Series 0040 | Mô-men trung bình, dùng cho van DN50 |
| Bộ truyền động khí nén ELOMatic F-Series 0100 | Mô-men cao hơn, cho van DN80–DN100 |
| Bộ truyền động khí nén ELOMatic F-Series 4000 | Lớn nhất, mô-men trên 4.000 Nm, cho van DN300+ |
📩 Nhận bảng thông số model đầy đủ: thach.phan@ngochuyduong.com
Bảng thông số kỹ thuật F-Series
| Model | Kiểu tác động | Mô-men xoắn danh định tại 6 bar (Nm) | Áp suất làm việc (bar) | Nhiệt độ tiêu chuẩn (°C) | Chuẩn lắp ISO 5211 |
| Bộ truyền động khí nén EL-O-Matic F12-DA | Double Acting | 12 | 2–8.3 | –20 đến +80 | F03/F04 |
| F12-SR | Spring Return | 8 | 2–8.3 | –20 đến +80 | F03/F04 |
| F25-DA | Double Acting | 25 | 2–8.3 | –20 đến +80 | F04/F05 |
| Bộ truyền động khí nén EL-O-Matic F25-SR | Spring Return | 17 | 2–8.3 | –20 đến +80 | F04/F05 |

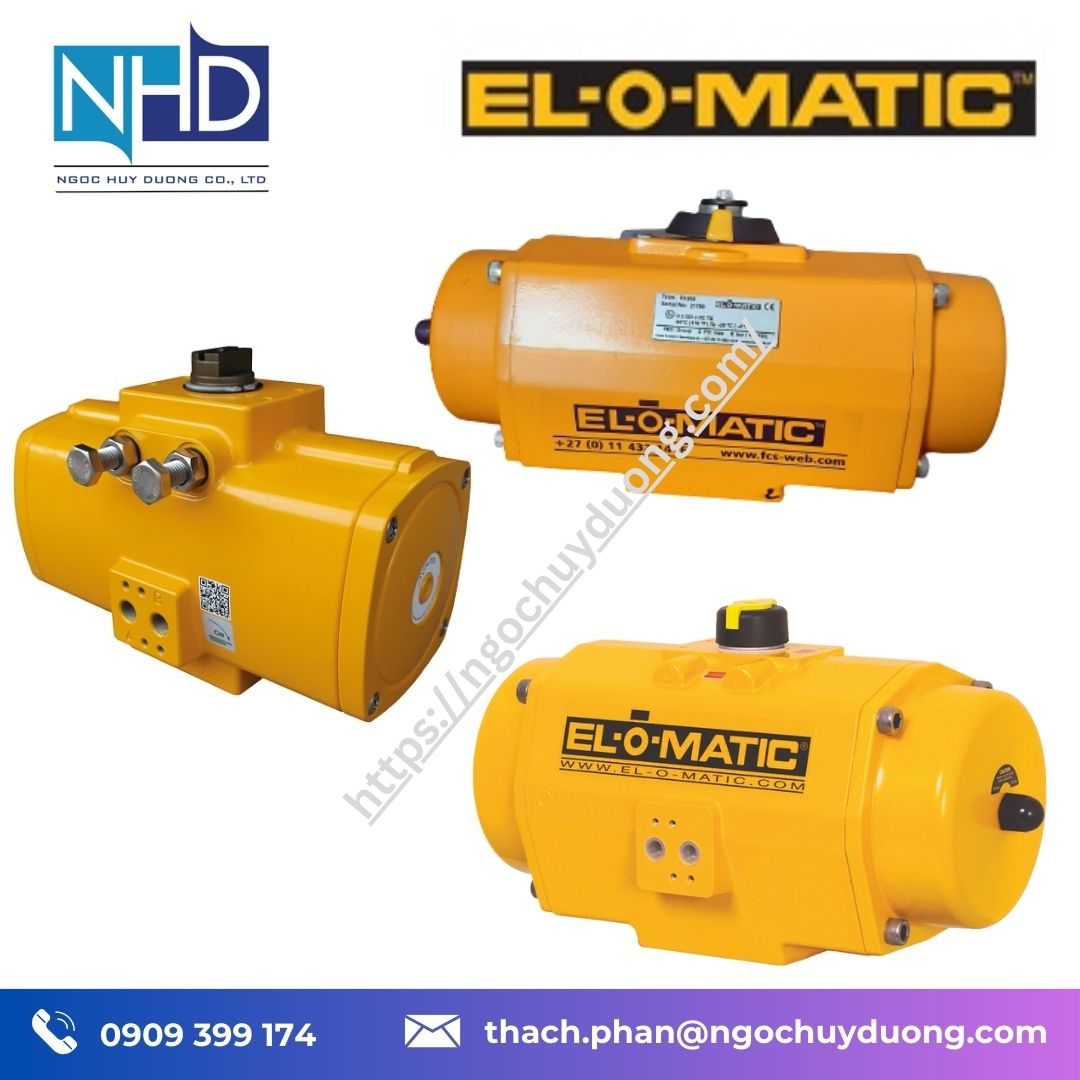

| F40-DA | Double Acting | 40 | 2–8.3 | –20 đến +80 | F05/F07 |
| F40-SR | Spring Return | 28 | 2–8.3 | –20 đến +80 | F05/F07 |
| F65-DA | Double Acting | 65 | 2–8.3 | –20 đến +80 | F05/F07 |
| Bộ truyền động khí nén EL-O-Matic F65-SR | Spring Return | 45 | 2–8.3 | –20 đến +80 | F05/F07 |
| F100-DA | Double Acting | 100 | 2–8.3 | –20 đến +80 | F07/F10 |
| F100-SR | Spring Return | 70 | 2–8.3 | –20 đến +80 | F07/F10 |
| F150-DA | Double Acting | 150 | 2–8.3 | –20 đến +80 | F07/F10 |
| F150-SR | Spring Return | 105 | 2–8.3 | –20 đến +80 | F07/F10 |
| F200-DA | Double Acting | 200 | 2–8.3 | –20 đến +80 | F07/F10 |
| Bộ truyền động khí nén EL-O-Matic F200-SR | Spring Return | 140 | 2–8.3 | –20 đến +80 | F07/F10 |
| F350-DA | Double Acting | 350 | 2–8.3 | –20 đến +80 | F10/F12 |
| F350-SR | Spring Return | 245 | 2–8.3 | –20 đến +80 | F10/F12 |
| F600-DA | Double Acting | 600 | 2–8.3 | –20 đến +80 | F12/F14 |
| F600-SR | Spring Return | 420 | 2–8.3 | –20 đến +80 | F12/F14 |

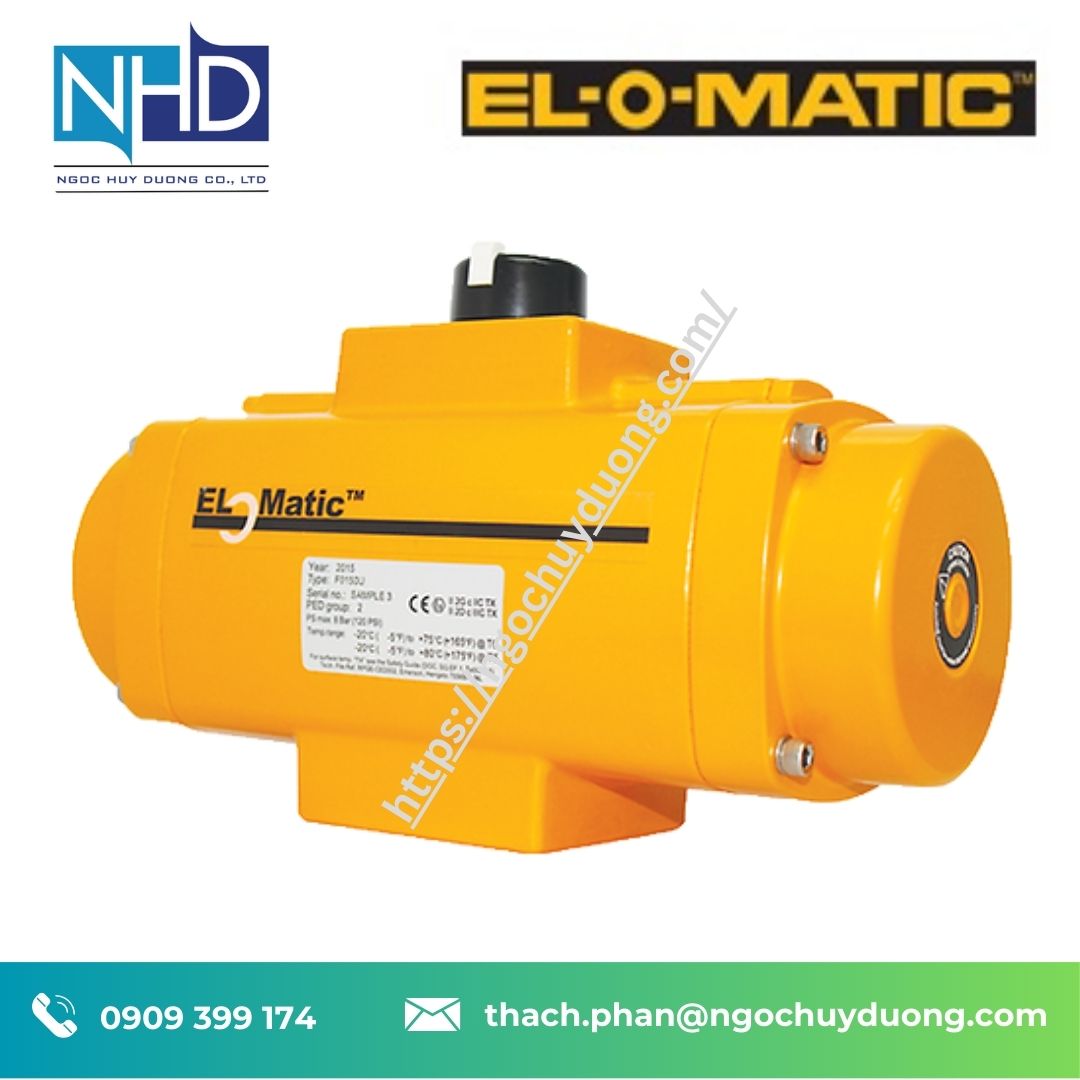

| Bộ truyền động khí nén EL-O-Matic F950-DA | Double Acting | 950 | 2–8.3 | –20 đến +80 | F14/F16 |
| F950-SR | Spring Return | 665 | 2–8.3 | –20 đến +80 | F14/F16 |
| F1600-DA | Double Acting | 1600 | 2–8.3 | –20 đến +80 | F16/F25 |
| F1600-SR | Spring Return | 1120 | 2–8.3 | –20 đến +80 | F16/F25 |
| F2500-DA | Double Acting | 2500 | 2–8.3 | –20 đến +80 | F25/F30 |
| F2500-SR | Spring Return | 1750 | 2–8.3 | –20 đến +80 | F25/F30 |
| Bộ truyền động khí nén EL-O-Matic F4000-DA | Double Acting | 4000 | 2–8.3 | –20 đến +80 | F30/F35 |
| F4000-SR | Spring Return | 2800 | 2–8.3 | –20 đến +80 | F30/F35 |
| F5000-DA | Double Acting | 5000 | 2–8.3 | –20 đến +80 | F35/F40 |
| F5000-SR | Spring Return | 3500 | 2–8.3 | –20 đến +80 | F35/F40 |
| F7000-DA | Double Acting | 7000 | 2–8.3 | –20 đến +80 | F40/F48 |
| Bộ truyền động khí nén EL-O-Matic F7000-SR | Spring Return | 4900 | 2–8.3 | –20 đến +80 | F40/F48 |
Phân phối Bộ truyền động Elomatic ES-100/A/N6 10 BAR Serial No. 934609001
Khả năng tương thích & mở rộng – Bộ truyền động khí nén EL-O-Matic F-Series
- Sử dụng được với hầu hết các loại van bi, van bướm, van côn 1/4 vòng.
- Có thể thay thế cho nhiều hãng khác như GEMÜ, Festo, Alfa Laval…
- Dễ nâng cấp với bộ định vị, công tắc hành trình, van điện từ, cảm biến hành trình.
Ứng dụng thực tế – Bộ truyền động khí nén EL-O-Matic F-Series
- Nhà máy dược phẩm – yêu cầu môi trường sạch và chống ăn mòn.
- Dây chuyền sản xuất thực phẩm – đồ uống – dễ vệ sinh, đảm bảo an toàn.
- Hệ thống xử lý nước, hệ thống CIP – vận hành bền bỉ.
- Hệ thống khí sạch, phòng sạch – độ chính xác cao.
- Nhà máy hóa chất – mỹ phẩm – chịu được môi trường khắc nghiệt.
📞 Tư vấn theo ngành: 0909 399 174
Tại sao nên chọn Ngọc Huy Dương?
- Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
- Cam kết sản phẩm chính hãng, đầy đủ chứng nhận CO/CQ.
- Giá cạnh tranh, dịch vụ kỹ thuật tận tâm.
- Hỗ trợ sau bán hàng và bảo hành toàn quốc.
Liên hệ – Bộ truyền động khí nén EL-O-Matic F-Series
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174
