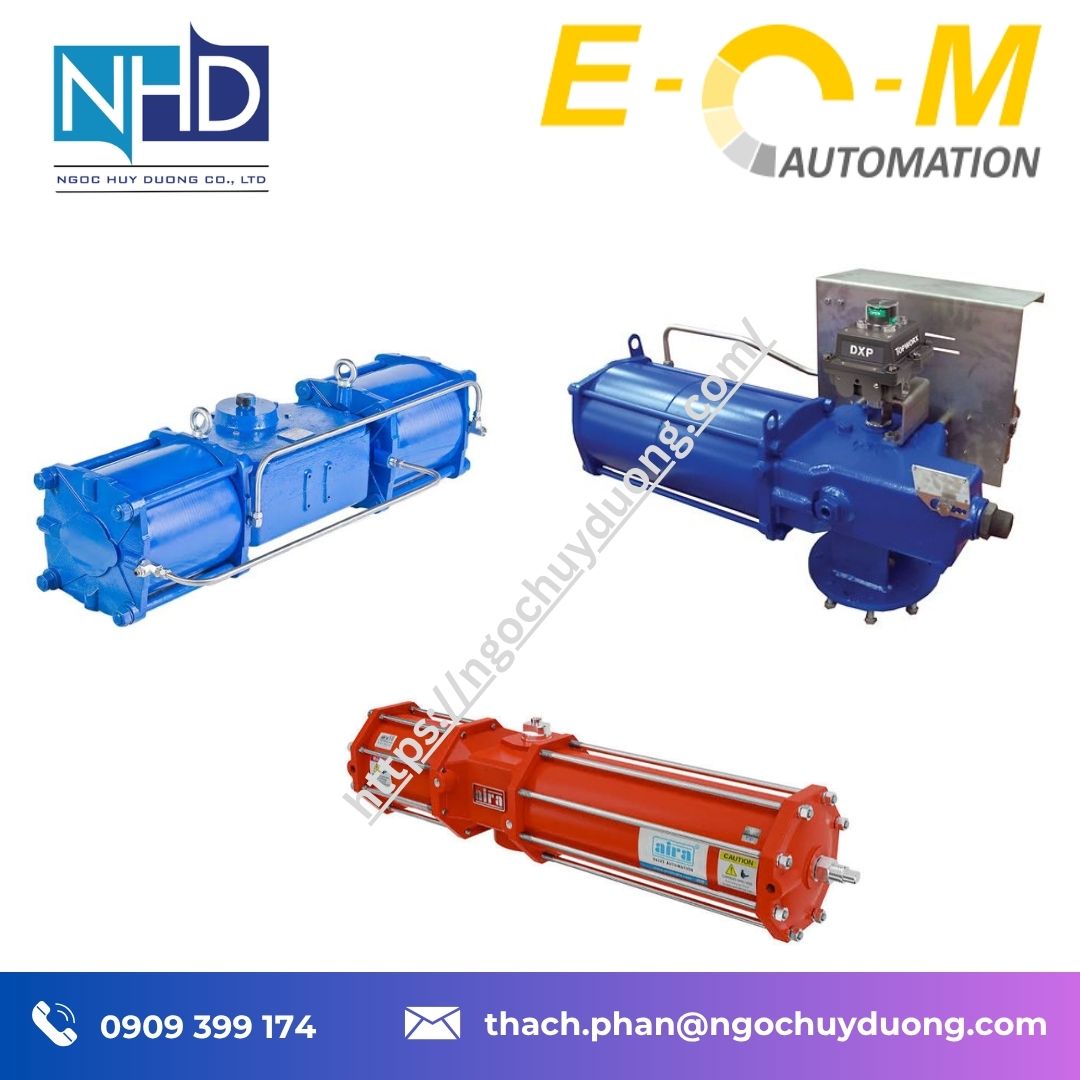

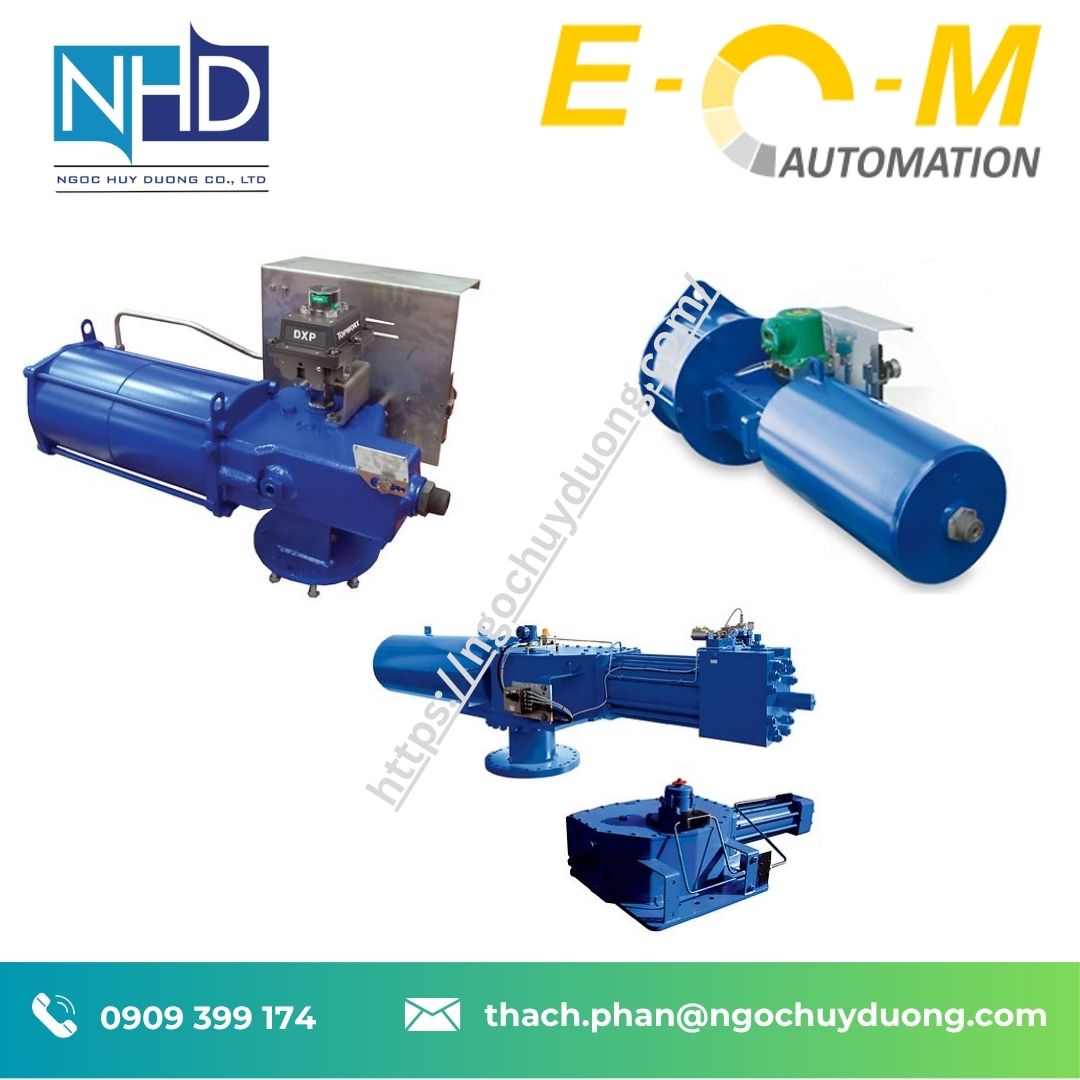

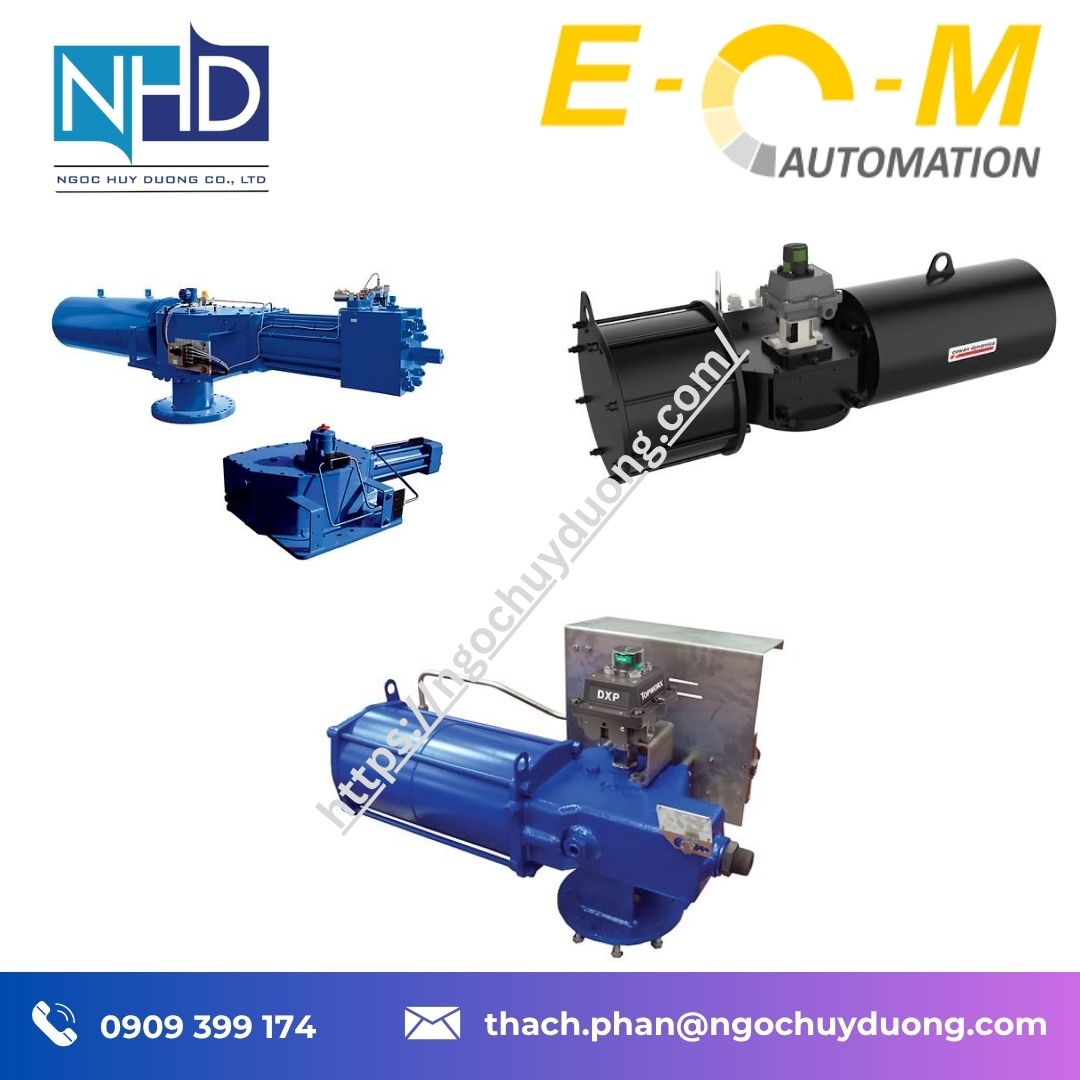

Bộ truyền động khí nén BIFFI RPD/RPS – Giải pháp điều khiển van công nghiệp

Được phân phối bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

Bộ truyền động khí nén BIFFI RPD/RPS là dòng thiết bị truyền động kiểu thanh răng – bánh răng, được thiết kế để điều khiển các loại van quay một phần tư vòng trong hệ thống công nghiệp. Sản phẩm phù hợp với chế độ đóng/mở hoàn toàn và điều tiết, đáp ứng yêu cầu vận hành của các hệ thống làm việc liên tục và chịu tải nặng.

Dòng RPD sử dụng cơ cấu tác động kép, khí nén được cấp để điều khiển cả hai chiều đóng và mở. Dòng RPS sử dụng cơ cấu hồi vị bằng lò xo, cho phép lựa chọn hướng đóng hoặc mở bằng lò xo theo yêu cầu an toàn của hệ thống.

BIFFI là thương hiệu chuyên về giải pháp truyền động và điều khiển van công nghiệp, phục vụ các ngành dầu khí, năng lượng, hóa chất và xử lý nước. Dòng RPD/RPS được phát triển theo hướng kết cấu chắc chắn, mô-men xoắn ổn định và khả năng vận hành với áp suất cấp tương đối thấp.

Ngọc Huy Dương hỗ trợ khách hàng tìm kiếm, lựa chọn bộ truyền động BIFFI phù hợp với kích thước van, mô-men xoắn, áp suất khí nén và yêu cầu điều khiển thực tế.

📞 Liên hệ: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

⚙️ Tính năng kỹ thuật nổi bật của BIFFI RPD/RPS

• Mô-men xoắn đầu ra lớn: Tùy model và điều kiện cấp khí, dòng sản phẩm có mô-men xoắn lên đến 3.700 Nm, phù hợp với nhiều loại van công nghiệp.
• Cơ cấu thanh răng – bánh răng: Kết cấu truyền động đơn giản, tạo mô-men xoắn ổn định trong hành trình quay 90°.
• Hai phương thức vận hành: RPD tác động kép dành cho điều khiển khí nén hai chiều; RPS hồi vị bằng lò xo dành cho ứng dụng cần xác định vị trí an toàn khi mất khí.
• Điều chỉnh góc quay chính xác: Cơ cấu chặn hành trình cho phép điều chỉnh góc quay khoảng 90° ± 4° tại mỗi đầu hành trình theo tài liệu kỹ thuật.
• Hỗ trợ tự động hóa: Có thể tích hợp van điện từ, công tắc hành trình, bộ định vị, bộ truyền tín hiệu vị trí và các phụ kiện điều khiển phù hợp.

Tài liệu kỹ thuật của BIFFI cũng nêu khả năng sử dụng trong các ứng dụng an toàn theo SIL 3, phân loại khu vực ATEX II 2 GD và các cấp bảo vệ vỏ IP66, IP66M, IP67M đối với cấu hình được công bố. Việc áp dụng thực tế cần đối chiếu chứng nhận của model và cấu hình đặt hàng.

📋 Thông số kỹ thuật tiêu chuẩn BIFFI RPD/RPS

Thông số	Giá trị
Thương hiệu	BIFFI
Dòng sản phẩm	RPD/RPS
Nguyên lý truyền động	Thanh răng – bánh răng
RPD	Tác động kép
RPS	Hồi vị bằng lò xo
Áp suất thiết kế tối đa	12 bar(g), tùy cấu hình
Môi chất cấp	Không khí, nitơ hoặc khí ngọt phù hợp
Góc quay danh định	90°
Mô-men xoắn đầu ra	Lên đến 3.700 Nm
Nhiệt độ tiêu chuẩn	-20°C đến +100°C
Dải nhiệt độ mở rộng	-60°C đến +135°C, tùy cấu hình
Vật liệu vỏ	Gang cầu hoặc thép carbon theo phiên bản
Vật liệu làm kín	Cao su NBR; có tùy chọn vật liệu khác
Phụ kiện	Van điện từ, công tắc hành trình, bộ định vị và cơ cấu vận hành bằng tay

Lưu ý: Áp suất vận hành thực tế và mô-men xoắn phụ thuộc model, cấu hình lò xo và điều kiện cấp khí. Một số phiên bản có giới hạn áp suất thiết kế thấp hơn 12 bar(g).

📞 Hỗ trợ lựa chọn model: 0909 399 174

E-O-M-MATIC F01 – 3000
E-O-M-MATIC ICON3000
E-O-M-MATIC ALGA
E-O-M-MATIC ALGAS
E-O-M-MATIC ALGAS-QA
E-O-M-MATIC OLGA-H
E-O-M-MATIC OLGAS-H
E-O-M-MATIC RPD
E-O-M-MATIC RPS
E-O-M-MATIC RPHD
E-O-M-MATIC RPHS
E-O-M-MATIC FS 100
E-O-M-MATIC FS 150
E-O-M-MATIC FS 200
E-O-M-MATIC FS 350
E-O-M-MATIC FS 600
E-O-M-MATIC FS 950
E-O-M-MATIC FS 1600

🧱 Vật liệu và kết cấu – Độ bền trong môi trường công nghiệp

BIFFI RPD/RPS sử dụng kết cấu cơ khí được thiết kế cho điều kiện làm việc công nghiệp. Vỏ thiết bị có thể làm từ gang cầu hoặc thép carbon tùy phiên bản. Thanh răng và bánh răng được chế tạo từ vật liệu kim loại có độ bền cơ học phù hợp với nhiệm vụ truyền lực.

Trục hợp kim được mạ niken, trong khi ống xi lanh bằng thép carbon được xử lý bề mặt để tăng khả năng chống ăn mòn và giảm ma sát. Khối trượt bằng đồng hỗ trợ chuyển động của cơ cấu thanh răng, còn vòng dẫn hướng piston bằng PTFE kết hợp graphite giúp hạn chế ma sát trong quá trình vận hành.

Hệ thống làm kín sử dụng cao su NBR theo cấu hình tiêu chuẩn; vật liệu làm kín fluorocarbon hoặc fluorosilicone có thể được lựa chọn theo yêu cầu. Riêng phiên bản RPS, cụm lò xo được bao kín nhằm hỗ trợ an toàn khi lắp ráp và bảo trì.

Đối với môi trường ngoài khơi hoặc khu vực có tính ăn mòn cao, khách hàng nên lựa chọn lớp phủ bảo vệ và cấu hình vật liệu phù hợp với điều kiện vận hành.

🔁 Tương thích – Thay thế – Mở rộng hệ thống

Bộ truyền động BIFFI RPD/RPS có thể sử dụng với van bi, van nút, van bướm và cửa điều tiết có cơ cấu quay một phần tư vòng. Khi thay thế thiết bị hiện hữu, cần kiểm tra mô-men xoắn yêu cầu, kích thước trục van, mặt bích lắp đặt, góc quay, áp suất khí nén và phương thức điều khiển.

RPD phù hợp với hệ thống cần chủ động cấp khí cho cả hai chiều. RPS phù hợp khi cần cơ cấu lò xo đưa van về vị trí đóng hoặc mở theo thiết kế. Hướng hồi vị phải được xác định rõ trước khi đặt hàng.

Thiết bị có thể tích hợp với hệ thống điều khiển tự động thông qua van điện từ, công tắc hành trình, bộ định vị và bộ phản hồi vị trí. Khả năng thay thế trực tiếp cho model của thương hiệu khác cần được xác nhận bằng bản vẽ và thông số kỹ thuật.

🎯 Ứng dụng thực tế BIFFI RPD/RPS

• Nhà máy dầu khí: Điều khiển van trên đường ống dẫn và các cụm công nghệ.
• Nhà máy hóa chất: Đóng mở van trong hệ thống cấp liệu và vận chuyển môi chất.
• Nhà máy điện: Điều khiển van tại các hệ thống phụ trợ và đường ống công nghiệp.
• Hệ thống xử lý nước: Vận hành van bướm, van bi và các thiết bị điều tiết dòng chảy.
• Công trình ngoài khơi: Sử dụng phiên bản có lớp phủ phù hợp với môi trường biển.
• Dây chuyền tự động hóa: Điều khiển đóng/mở hoặc điều tiết van bằng tín hiệu khí nén và phụ kiện phản hồi vị trí.

📞 Tư vấn theo ứng dụng: 0909 399 174

💡 Tại sao nên mua tại Ngọc Huy Dương?

• Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
• Hỗ trợ lựa chọn model theo yêu cầu kỹ thuật thực tế.
• Tư vấn đối chiếu mô-men xoắn, áp suất khí và phụ kiện điều khiển.
• Hỗ trợ thông tin chứng từ xuất xứ, chất lượng và bảo hành theo đơn hàng.
• Đồng hành cùng nhà máy, kỹ sư bảo trì, đơn vị thiết kế và nhà thầu EPC.

📞 Liên hệ – Đặt hàng và tư vấn kỹ thuật

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Để lựa chọn bộ truyền động BIFFI RPD/RPS phù hợp, vui lòng cung cấp mã model, loại van, mô-men xoắn yêu cầu, áp suất khí nén và trạng thái an toàn mong muốn khi mất nguồn khí.

🧩 Phiên bản và mã sản phẩm BIFFI RPD/RPS

Dòng RPD/RPS có nhiều kích thước và cấu hình khác nhau, được lựa chọn theo mô-men xoắn, cơ cấu tác động, bộ lò xo và phụ kiện điều khiển. Mã sản phẩm cụ thể cần được xác định theo bảng mã của nhà sản xuất và yêu cầu lắp đặt thực tế.

📩 Yêu cầu bảng mã sản phẩm và tư vấn lựa chọn: thach.phan@ngochuyduong.com

🧩 FAQ – Câu hỏi thường gặp

1. BIFFI RPD và RPS khác nhau như thế nào?

RPD là bộ truyền động khí nén tác động kép, còn RPS sử dụng lò xo hồi vị để đưa van về vị trí được thiết kế khi mất khí nén.

2. BIFFI RPD/RPS đạt mô-men xoắn tối đa bao nhiêu?

Dòng sản phẩm có các model đạt mô-men xoắn lên đến 3.700 Nm. Giá trị thực tế phụ thuộc model và áp suất cấp.

3. Thiết bị sử dụng môi chất nào?

Theo tài liệu kỹ thuật, thiết bị có thể sử dụng không khí, nitơ hoặc khí ngọt phù hợp với yêu cầu thiết kế.

4. BIFFI RPD/RPS có dùng cho van bi và van bướm không?

Có. Thiết bị được thiết kế cho các ứng dụng van quay một phần tư vòng, với điều kiện mô-men xoắn và kích thước lắp đặt đáp ứng yêu cầu.

5. Cần cung cấp thông tin gì để chọn đúng model?

Cần có loại van, mô-men xoắn yêu cầu, áp suất khí nén, góc quay, nhiệt độ môi trường, hướng hồi vị an toàn và yêu cầu về tín hiệu điều khiển.
