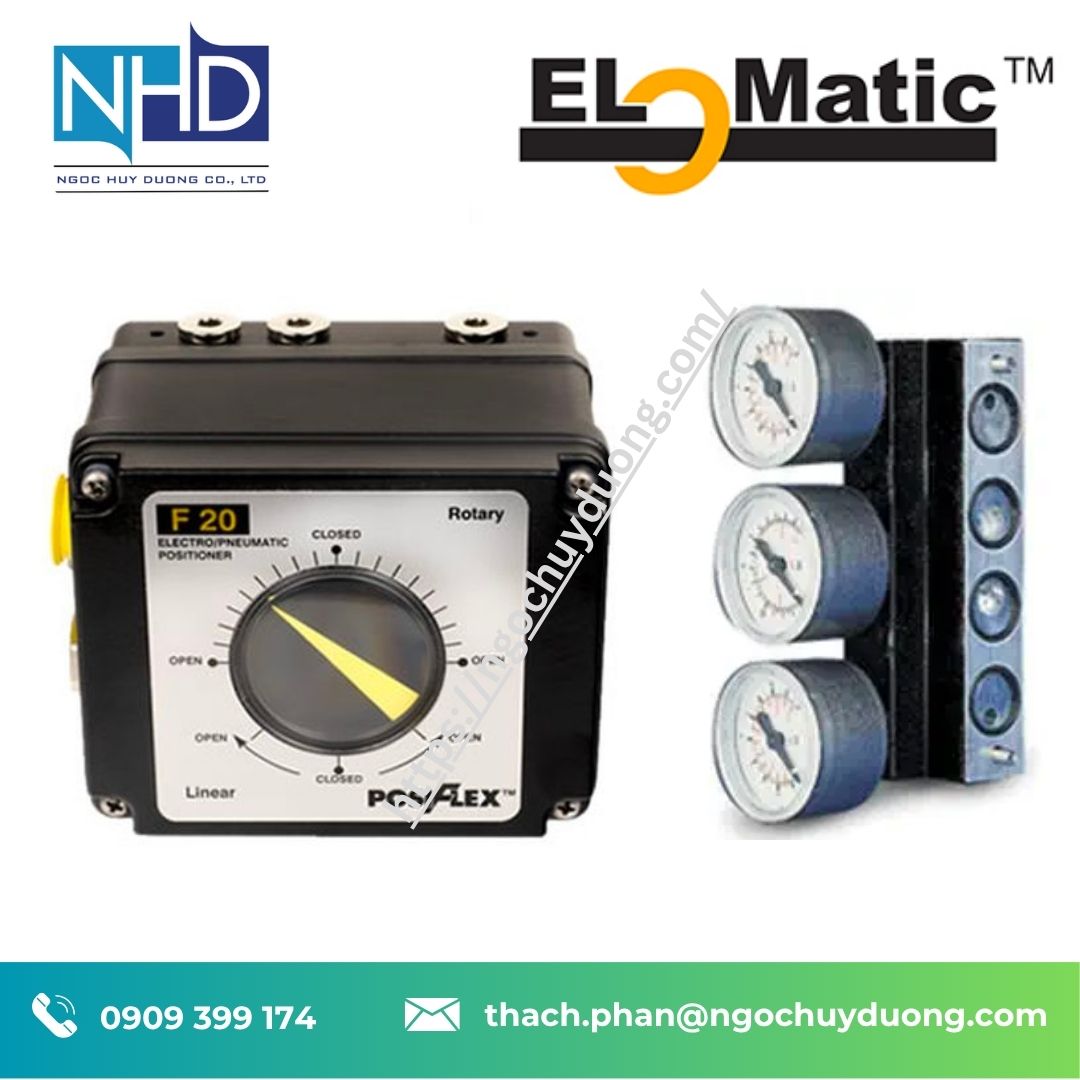

Bộ định vị van tích hợp EL-O-Matic PosiFlex™ Integrated Valve Positioning System – Tự động hóa định vị van chính xác, tin cậy và tiết kiệm chi phí

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị điều khiển công nghiệp, van, bộ truyền động và phụ kiện Emerson / EL-O-Matic tại Việt Nam.

📌 Giới thiệu tổng quan

Bộ định vị van tích hợp EL-O-Matic PosiFlex™ là hệ thống định vị van tích hợp (Integrated Valve Positioning System) hiện đại do EL-O-Matic – thương hiệu thuộc tập đoàn Emerson – phát triển nhằm cung cấp giải pháp đồng bộ cho việc điều khiển và giám sát chính xác vị trí van trong các quy trình tự động hóa công nghiệp.

Được thiết kế để tích hợp trực tiếp lên bộ truyền động khí nén dạng bánh răng – thanh răng (rack & pinion), hệ thống PosiFlex™ bao gồm:

• Bộ định vị tuyến tính hoặc on/off,
• Bộ truyền động khí nén EL-O-Matic (F-Series, P-Series),
• Công tắc giới hạn hành trình (limit switch box),
• Cảm biến vị trí và phụ kiện điều khiển.

Với thiết kế nhỏ gọn, dễ lắp đặt và hiệu năng cao, PosiFlex™ được ứng dụng trong điều khiển van bi, van bướm, van cắm trong các hệ thống xử lý nước, dầu khí, hóa chất, dược phẩm, thực phẩm – đồ uống và nhà máy điện.

Thương hiệu EL-O-Matic có trụ sở tại Hà Lan – là một phần của tập đoàn Emerson nổi tiếng toàn cầu trong lĩnh vực tự động hóa công nghiệp. Với hơn 40 năm kinh nghiệm trong sản xuất bộ truyền động khí và điện, EL-O-Matic cam kết chất lượng vượt trội, hiệu suất ổn định, và tương thích linh hoạt với hầu hết các loại van công nghiệp.

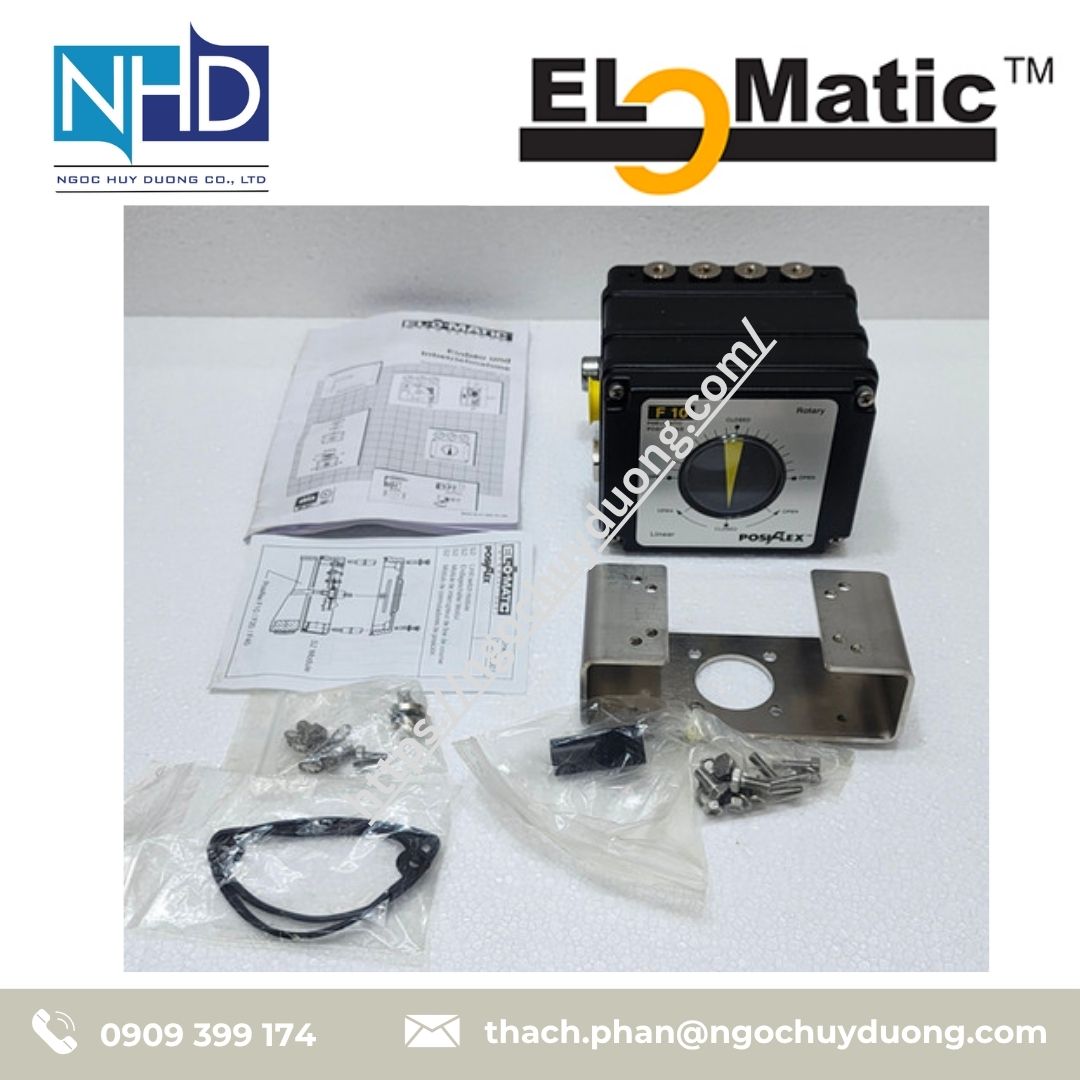

✅ Ngọc Huy Dương là nhà phân phối Elomatic chính hãng tại Việt Nam – cam kết hàng chính hãng, đầy đủ CO/CQ, hỗ trợ kỹ thuật và bảo hành trên toàn quốc.

📞 Liên hệ tư vấn ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

⚙️ Tính năng kỹ thuật nổi bật – Bộ định vị van tích hợp EL-O-Matic PosiFlex™

• 🔧 Tích hợp sẵn bộ định vị van + cơ cấu điều khiển khí + cảm biến + hiển thị – trong một hệ thống duy nhất, giúp giảm thiểu dây dẫn, tiết kiệm không gian lắp đặt.
• 🎯 Độ chính xác cao trong việc định vị van theo tín hiệu điều khiển (4–20 mA, HART, hoặc on/off).
• 🔄 Thời gian phản hồi nhanh, điều khiển mượt và không bị giật cục – đảm bảo độ ổn định cho toàn bộ chu trình vận hành.
• 💡 Tùy chọn hiển thị trực quan trạng thái van (open/close/intermediate) và hành trình theo thời gian thực.
• 🌐 Tương thích hoàn toàn với bộ truyền động EL-O-Matic F-Series & P-Series, cho cả cấu hình double-acting hoặc spring-return.
• 🧠 Tích hợp sẵn module điều khiển thông minh, dễ dàng tích hợp vào hệ thống DCS / PLC qua các giao thức tiêu chuẩn.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn – Bộ định vị van tích hợp EL-O-Matic PosiFlex™

Thông số kỹ thuật	Giá trị tiêu chuẩn
Loại tín hiệu điều khiển	4–20 mA / On-Off / HART / Fieldbus
Áp suất khí cấp	2 – 7 bar (29 – 100 psi)
Cấp bảo vệ	IP66 / IP67
Nhiệt độ hoạt động	-20°C đến +80°C (tùy chọn -40°C)
Kiểu truyền động	Double acting / Spring return
Chất liệu vỏ	Hợp kim nhôm sơn epoxy chống ăn mòn
Giao tiếp cơ khí	Nam châm hành trình + feedback sensor
Hiển thị trạng thái	LED / analog / digital feedback
Tích hợp van điện từ	3/2 hoặc 5/2 tùy chọn trong cụm

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174

EL O Matic PosiFlex – Bộ phụ kiện gắn trong và ngoài, đáp ứng hầu hết yêu cầu điều khiển

Bộ định vị van tích hợp EL-O-Matic Tùy chọn gắn trong (Integrated Options)

• Công tắc hành trình cơ khí (Mechanical Limit Switches):
  2 công tắc SPDT V3, dòng chịu 11A, báo tín hiệu giới hạn hành trình từ 0–180°.
• Cảm biến tiệm cận điện tử (Electronic Proximity Switches):
  2 cảm biến loại 2 dây hoặc 3 dây, báo tín hiệu giới hạn hành trình từ 0–180°.
• Chiết áp (Potentiometer):
  Phản hồi tín hiệu điện trở liên tục về vị trí van.
• Bộ phát vị trí (Position Transmitter):
  Xuất tín hiệu phản hồi 4–20 mA, xác nhận vị trí van.

Bộ định vị van tích hợp EL-O-Matic Tùy chọn gắn ngoài (Exterior Mounted Options)

• Khối đồng hồ áp (Gauge Block):
  Manifold nhỏ gọn bằng nhôm, tích hợp đồng hồ đo áp suất đầu vào và đầu ra.
• Đèn báo vị trí (Dome Indicator):
  Quan sát trực quan vị trí bộ truyền động.
• Bộ chuyển đổi I/P chống cháy nổ:
  Gắn thiết bị I/P đạt chuẩn FM/CSA cho môi trường cháy nổ (Class I, II, III).
• Gắn chuẩn NAMUR, VDI/VDE 3845:
  Kèm phụ kiện gắn đặc biệt cho mọi loại bộ truyền động.

Thông số kỹ thuật (Specifications)

• Áp suất cung cấp: 20 đến 125 psig
• Hoạt động: Phù hợp cho bộ truyền động đơn hoặc kép, kiểu quay hoặc tuyến tính
• Chuẩn gắn: NAMUR, VDI/VDE 3845
• Vật liệu: Vỏ nhôm
• Hoàn thiện: Sơn phủ Polyester

Dữ liệu kỹ thuật (Technical Data) – Bộ định vị van tích hợp EL-O-Matic

Mẫu Model	EL O Matic F10	EL O Matic F20
Chức năng	Khí nén (Pneumatic)	Điện-khí nén (Electro/pneumatic)
Dải đầu vào	3–15, 3–9, 9–15 psi	4–20 mA, 4–12, 12–20 mA
Góc quay	24°–180°	24°–180°
Độ nhạy	< 0.1%	< 0.1%
Độ trễ	< 0.6%	< 0.6%
Độ tuyến tính	< 1.0%	< 1.0%
Tiêu thụ khí	0.6 SCFM	0.4 SCFM
Lưu lượng	7.4 SCFM	7.4 SCFM
Kết nối	1/4” NPT	1/4” NPT cấp khí, 1/2” NPT điện
Nhiệt độ	-4 đến 176°F	-4 đến 176°F
Thể tích xy-lanh	6.1 in³	6.1 in³



🧱 Vật liệu & xử lý – Độ bền vượt trội – Bộ định vị van tích hợp EL-O-Matic PosiFlex™

• Vỏ ngoài: Hợp kim nhôm anod hóa – chống ăn mòn, chống va đập, phù hợp môi trường hóa chất.
• Cụm hiển thị: Polycarbonate chịu nhiệt, chống tia UV.
• Cảm biến và vi xử lý: Được bảo vệ bằng lớp gel chống ẩm và chống nhiễu điện từ.
• Bề mặt kết nối: Chuẩn ISO5211 – dễ lắp ráp lên mọi loại van công nghiệp.

Ví dụ: Hệ thống PosiFlex™ gắn kèm EL-O-Matic F10 + van bi DN80 – cho phép điều khiển tuyến tính 0–100% trong vòng 2 giây, độ lệch hành trình dưới 0.5%.

🧩 Phiên bản & Cấu hình – Bộ định vị van tích hợp EL-O-Matic PosiFlex™

Model hệ thống	Mô tả cấu hình

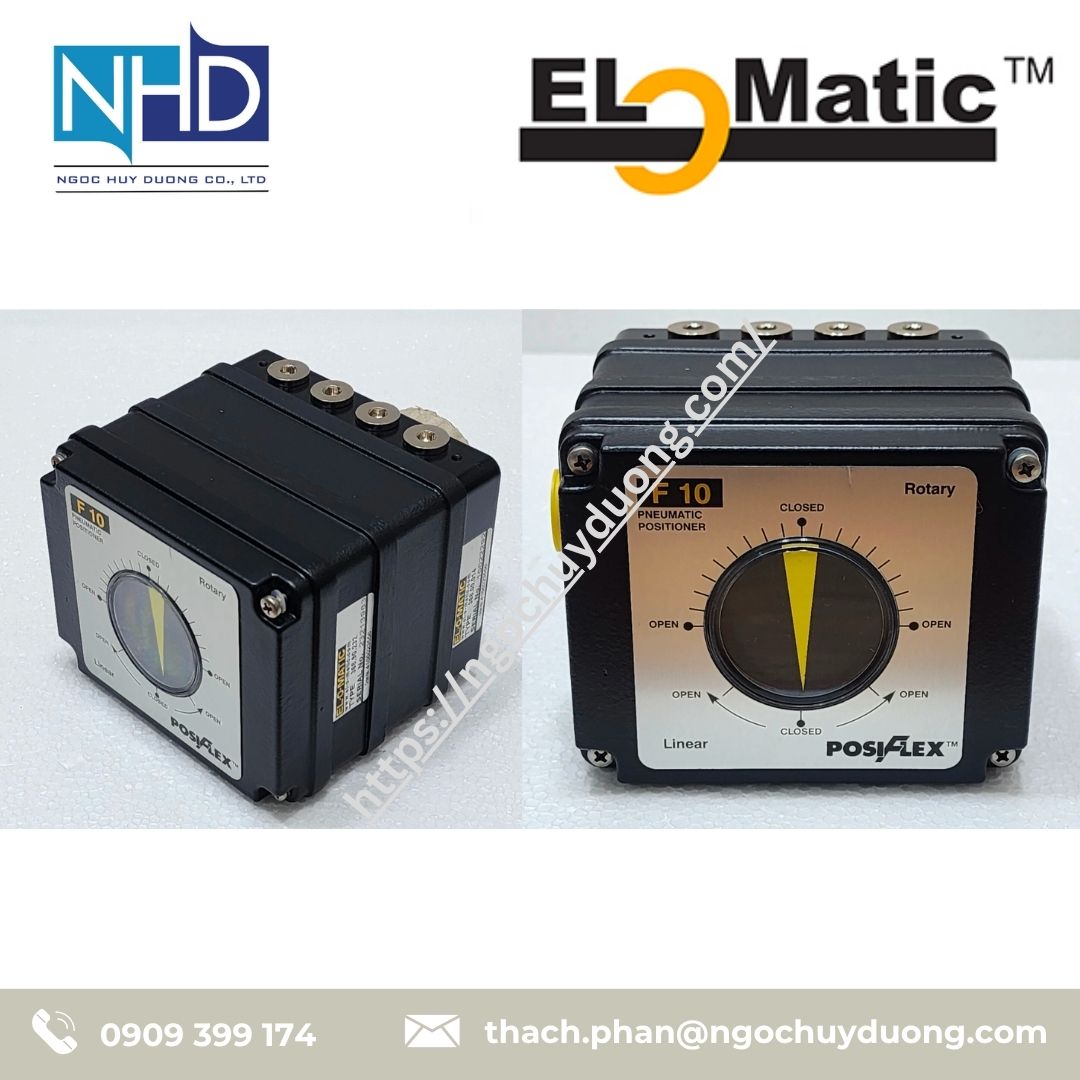

Bộ định vị van tích hợp EL-O-Matic PosiFlex F-Series	Gắn bộ định vị lên EL-O-Matic F05–F25

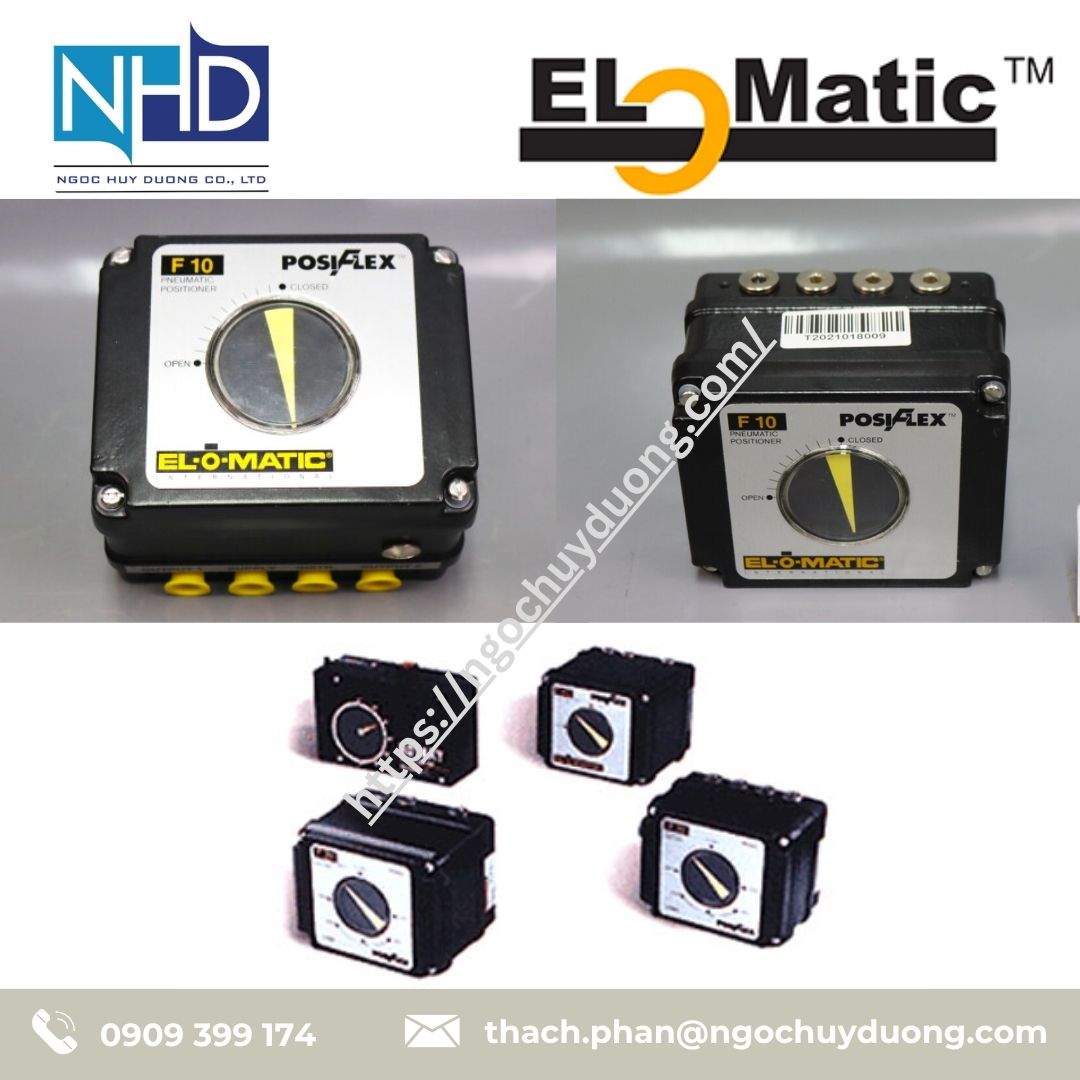

Bộ định vị van tích hợp EL-O-Matic PosiFlex P-Series	Cho các kích cỡ P-Series (ED/ES, PD/PS)
Bộ định vị van tích hợp EL-O-Matic Smart PosiFlex	Có module định vị kỹ thuật số + LED hiển thị
Bộ định vị van tích hợp EL-O-Matic Basic PosiFlex	Định vị on-off với công tắc giới hạn hành trình

📩 Bạn cần bảng cấu hình đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com

• EL-O-Matic 368.00.014 POSIFLEX F10 with S2 Limit Switch 368.90.232

• EL O Matic F10

• EL O Matic F20

• EL O Matic PF10

• EL O Matic PF20

• EL O Matic PosiFlex F10

• EL O Matic PosiFlex F20

• EL O Matic PosiFlex PF10

• EL O Matic PosiFlex PF20

• EL O Matic PosiFlex F10-NAMUR

• EL O Matic PosiFlex F20-NAMUR

• EL O Matic PosiFlex F10-E

• EL O Matic PosiFlex F20-E

• EL O Matic PosiFlex PF10-E

• EL O Matic PosiFlex PF20-E

• EL O Matic PosiFlex F10-EP

• EL O Matic PosiFlex F20-EP

🔁 Tương thích – Thay thế – Mở rộng – Bộ định vị van tích hợp EL-O-Matic PosiFlex™

• ✔️ Tương thích hoàn toàn với các dòng van bi, van bướm theo chuẩn ISO5211 từ các hãng như: Keystone, Fisher, Bray, Kitz, Tomoe…
• 🔧 Có thể thay thế các hệ thống định vị van riêng lẻ như: SMC, Norgren, Asco…
• 🌐 Tích hợp dễ dàng vào hệ thống SCADA, PLC, DCS qua các module kết nối mở rộng: HART, Profibus, Modbus.

🎯 Ứng dụng thực tế – Bộ định vị van tích hợp EL-O-Matic PosiFlex™

• 🏭 Nhà máy dầu khí – lọc hóa dầu: điều khiển van cấp nhiên liệu, làm mát.
• 🧪 Ngành hóa chất – dược phẩm: định lượng chính xác dòng hóa chất.
• 🚰 Hệ thống xử lý nước – nước thải – cấp thoát nước đô thị.
• 🍺 Dây chuyền thực phẩm – đồ uống: kiểm soát nguyên liệu lỏng và khí.
• ⚡ Nhà máy điện: hệ thống làm mát, cấp khí đốt, hơi nước.

📞 Gọi tư vấn theo ngành: 0909 399 174

💡 Tại sao nên mua tại Ngọc Huy Dương?

• ✅ Hơn 15 năm kinh nghiệm cung cấp thiết bị điều khiển công nghiệp.
• ✅ Cam kết sản phẩm chính hãng, đầy đủ CO/CQ từ Emerson.
• ✅ Giá cạnh tranh, hỗ trợ kỹ thuật và lắp đặt tận nơi.
• ✅ Đối tác đáng tin cậy của nhiều nhà máy, EPC và kỹ sư thiết kế trên toàn quốc.
• ✅ Kho sẵn hàng, giao nhanh trong 24h tại TP.HCM và khu công nghiệp lân cận.
