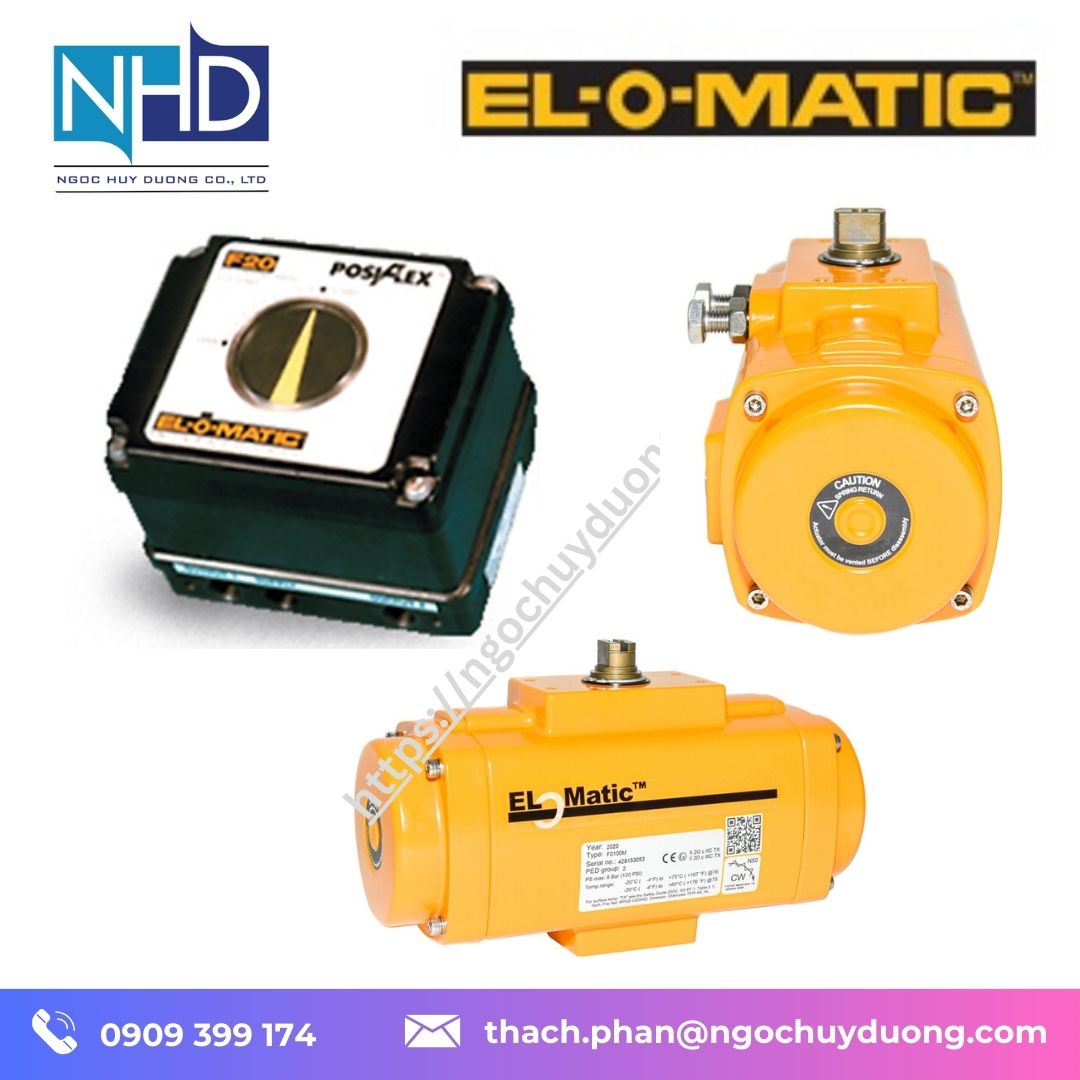

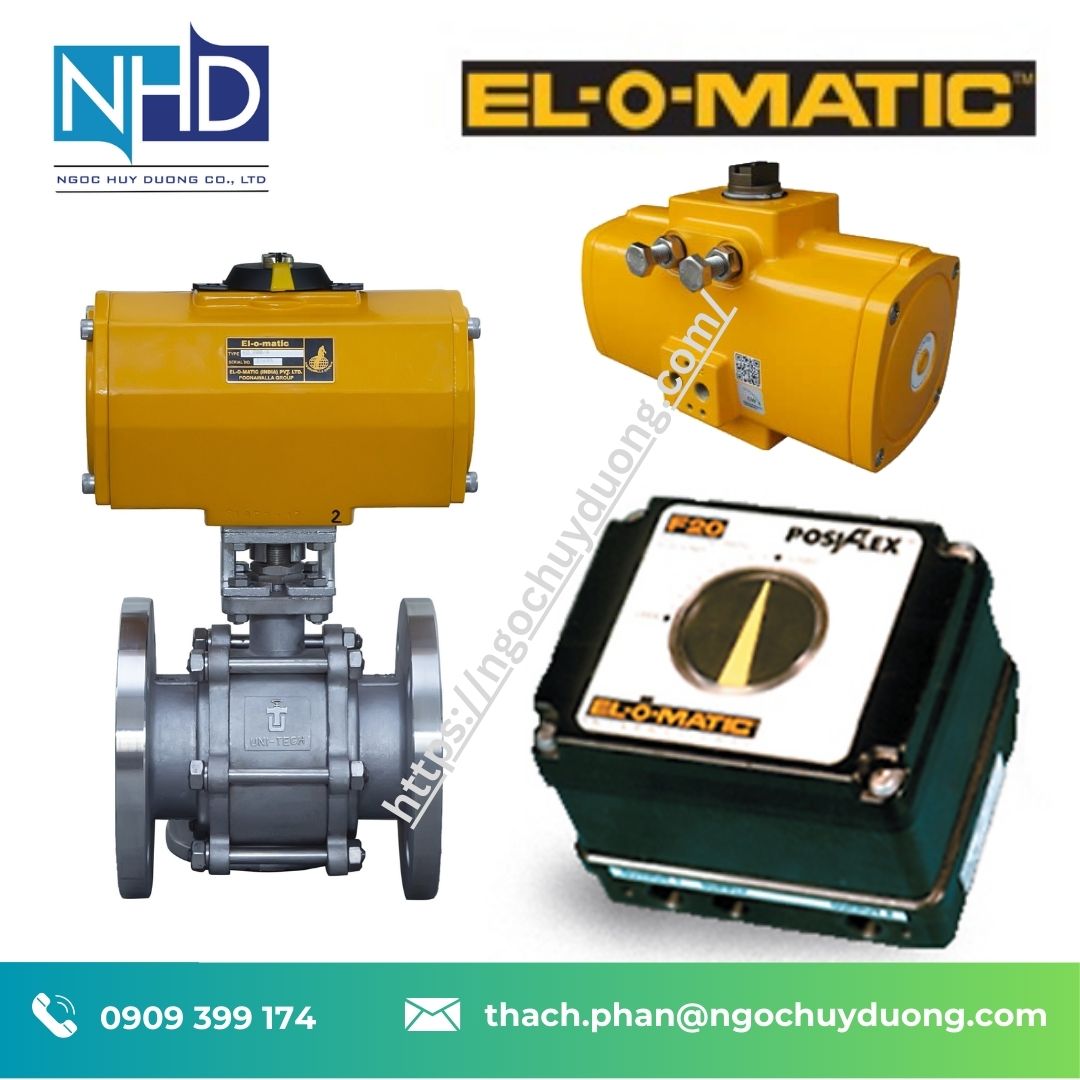

Bộ định vị van EL-O-Matic PosiFlex– Giải pháp định vị chính xác cho xi lanh khí nén
Phân phối chính hãng bởi Ngọc Huy Dương – Tổng kho Elomatic Việt Nam
Tổng quan sản phẩm – Bộ định vị van EL-O-Matic PosiFlex
Dòng PosiFlex gồm hai phiên bản:
- Phiên bản khí nén (F10) – định vị trực tiếp bằng khí nén
- Phiên bản điện–khí (F20) – sử dụng tín hiệu 4–20 mA để điều khiển
Cả hai đều thích hợp với xi lanh khí nén tác động kép hoặc lò xo hồi và nổi bật ở mức độ chính xác định vị cao cho van bi, van bướm, van côn hoặc các van quay 1/4 vòng trong hệ thống tự động hóa.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
Điểm mạnh nổi bật – Bộ định vị van EL-O-Matic PosiFlex
- Thiết kế mô-đun linh hoạt, dễ mở rộng: Có thể ghép thêm đồng hồ đo áp suất, công tắc hành trình, bộ báo tín hiệu vị trí… theo nhu cầu cụ thể.
- Vỏ nhôm anodized bền bỉ, chống ăn mòn đạt tiêu chuẩn bảo vệ IP65/NEMA4 – hoạt động ổn định trong môi trường khắc nghiệt.
- Lắp đặt nhanh chóng theo chuẩn NAMUR (VDI/VDE 3845) – tương thích với hầu hết xi lanh hiện hành.
- Dễ điều chỉnh “Zero” và “Span” độc lập, giúp hiệu chỉnh chính xác cho từng hệ thống. Phiên bản F10 còn có cam ba múi cung cấp đường cong mở tuyến tính, mở nhanh hoặc tỉ lệ đồng đều theo yêu cầu. Khả năng phản hồi điện tử của F20 (4–20 mA) giúp tích hợp dễ dàng vào hệ thống điều khiển tự động hiện đại.
- Hiệu suất high-precision: độ trễ (hysteresis) khoảng 0,6% và độ tuyến tính khoảng 1%, giúp van điều khiển chính xác và đáng tin cậy.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
Thông số kỹ thuật chính – Bộ định vị van EL-O-Matic PosiFlex
| Thuộc tính | Giá trị kỹ thuật tiêu chuẩn |
| Loại định vị | F10 – Khí nén; F20 – Điện–Khí |
| Loại xi lanh phù hợp | Tác động kép / Lò xo hồi |
| Nguyên lý hoạt động | Cân lực (force-balance) |
| Hiệu chỉnh vị trí | Có thể chỉnh độc lập “Zero” và “Span” |
| Nhiệt độ hoạt động | -20 °C đến +80 °C |
| Bảo vệ vỏ | IP65/NEMA4 |
| Môi trường ứng dụng | Công nghiệp nặng, hệ thống cố định (không bị giới hạn RoHS2) |
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
Danh mục và thông số kỹ thuật – Bộ định vị van EL-O-Matic
| Model | Kiểu hoạt động | Tín hiệu vào | Độ trễ và độ tuyến tính | Lưu lượng khí / Tiêu thụ | Phạm vi nhiệt độ hoạt động | Vỏ thiết bị | Khả năng mở rộng mô-đun |
| Bộ định vị khí nén El‑O‑Matic Posiflex F10 | Khí nén (Pneumatic) | 0.2–1 bar (3–15 psi), tùy chỉnh | Độ trễ (hysteresis): 0,6%; Tuyến tính: 1,0% | Lưu lượng: 210 Nl/ph; Tiêu thụ: 15 Nl/ph (ở 6 bar) | –20 °C đến +80 °C | Hợp kim nhôm, phủ epoxy, đạt IP65/NEMA4 | Các module: gauge, công tắc cơ/tiếp xúc cảm ứng, vị trí truyền tín hiệu, potentiometer |
| Bộ định vị điện–khí El‑O‑Matic Posiflex F20 | Điện – khí (4–20 mA) | Analog 4–20 mA (2 dây) | Độ trễ: 0,6%; Tuyến tính: 1,0% | Lưu lượng: 210 Nl/ph; Tiêu thụ: 10 Nl/ph (ở 6 bar) | –20 °C đến +80 °C (hoặc tùy chọn –50 °C) | Hợp kim nhôm, phủ epoxy, đạt IP65/NEMA4 | Các module: gauge, giới hạn hành trình, mục truyền tín hiệu tích hợp, potentiometer, v.v. |
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
Ghi chú:
- Dòng F10 sử dụng tín hiệu khí áp tiêu chuẩn, dễ điều chỉnh “zero” và “span”, phù hợp cả cho actuator đơn (spring return) và kép (double acting).
- Dòng F20 sử dụng tín hiệu điện 4–20 mA, thuận tiện cho kiểm soát từ xa, ổn định và có tùy chọn tín hiệu phản hồi (position transmitter) tích hợp.
- Cả hai đáp ứng yêu cầu khắt khe về môi trường và cơ khí: vỏ đảm bảo chống bụi/nước đạt chuẩn IP65/NEMA4, tương thích chuẩn lắp NAMUR VDI/VDE 3845.
- Cả hai model được thiết kế theo cấu trúc mô-đun, dễ dàng mở rộng bằng các tùy chọn như bộ đo áp suất (gauge), công tắc giới hạn hành trình, vị trí truyền tín hiệu, v.v.
Danh mục models – El-O-Matic F20 Electro-Pneumatic Positioner – Bộ định vị van EL-O-Matic
Dòng F20 tương thích với nhiều kích cỡ bộ truyền động El-O-Matic từ E25 đến P4000, gồm cả tác động kép (PD/ED) và lò xo hồi vị (PE/ES).
Các model cơ bản được ký hiệu theo kích cỡ actuator và loại phụ kiện tích hợp.
Ví dụ ký hiệu:
- F20-E25-PD
- F20-E25-PE
- F20-E40-PD
- …
- F20-P4000-PE
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Bộ định vị van EL-O-Matic
Kích cỡ actuator tương thích với Bộ định vị van EL-O-Matic
- F20 E25 PD/PE
- F20 E40 PD/PE
- F20 E65 PD/PE
- F20 E100 PD/PE
- F20 E200 PD/PE
- F20 E350 PD/PE
- F20 E600 PD/PE
- F20 E950 PD/PE
- F20 E1600 PD/PE
- F20 P2500 PD/PE
- F20 P4000 PD/PE
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Bộ định vị van EL-O-Matic
Tùy chọn điều khiển tích hợp (Integrated Control Options)
- G2 – Bộ đồng hồ đo áp suất và 2 cổng xả.
- PF20 – Bộ truyền tín hiệu vị trí 2 dây.
- S2 – 2 công tắc cơ khí.
- IS2 – 2 công tắc cảm ứng 2 dây (an toàn nổ).
- PNP – 2 công tắc cảm ứng 3 dây.
- POT – Chiết áp.
- IS – Bộ định vị an toàn nổ cho môi trường nhóm IIC T4.
- LT – Phiên bản nhiệt độ thấp (–58 °F đến +176 °F).
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Bộ định vị van EL-O-Matic
Lợi ích khi sử dụng – Bộ định vị van EL-O-Matic PosiFlex
- Tối ưu hóa vị trí van: Đảm bảo van đóng/mở đúng theo tham số, đặc biệt quan trọng trong hệ thống điều khiển mức, áp suất hoặc lưu lượng.
- Tăng độ bền hệ thống: Giảm quá tải và sốc cơ khí nhờ định vị chính xác.
- Giải pháp dễ chuyển đổi: Có thể thêm vào hệ thống hiện có hoặc trong giai đoạn nâng cấp tự động hóa.
- Tiết kiệm thời gian và chi phí: Thiết kế mô-đun giúp tích hợp nhanh chóng và bảo trì dễ dàng.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Bộ định vị van EL-O-Matic
Ứng dụng tiêu biểu – Bộ định vị van EL-O-Matic PosiFlex
- Dây chuyền xử lý hóa chất, hóa phẩm: Điều khiển chính xác vị trí van giúp kiểm soát lưu lượng hóa chất hiệu quả.
- Ngành dược phẩm và thực phẩm: Đòi hỏi van hoạt động chính xác, tránh sai lệch hết mức trong quy trình sản xuất.
- Hệ thống xử lý nước, cấp khí: Định vị van giúp cân bằng lưu lượng và áp suất, tăng ổn định vận hành.
- Các nhà máy lớn với hệ thống điều khiển PLC/DCS: Đặc biệt phiên bản F20 với tín hiệu 4–20 mA dễ tích hợp và giám sát.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Bộ định vị van EL-O-Matic
Vì sao nên chọn PosiFlex tại Ngọc Huy Dương?
- Hàng chính hãng EL-O-Matic, đảm bảo chất lượng, có đầy đủ giấy tờ CO/CQ.
- Hơn 15 năm kinh nghiệm cung cấp thiết bị tự động hóa cho các nhà máy tại Việt Nam.
- Tư vấn chuyên sâu, chọn đúng giải pháp phù hợp nhu cầu thực tế.
- Giá cạnh tranh, dịch vụ hậu mãi nhanh chóng, chuyên nghiệp.
