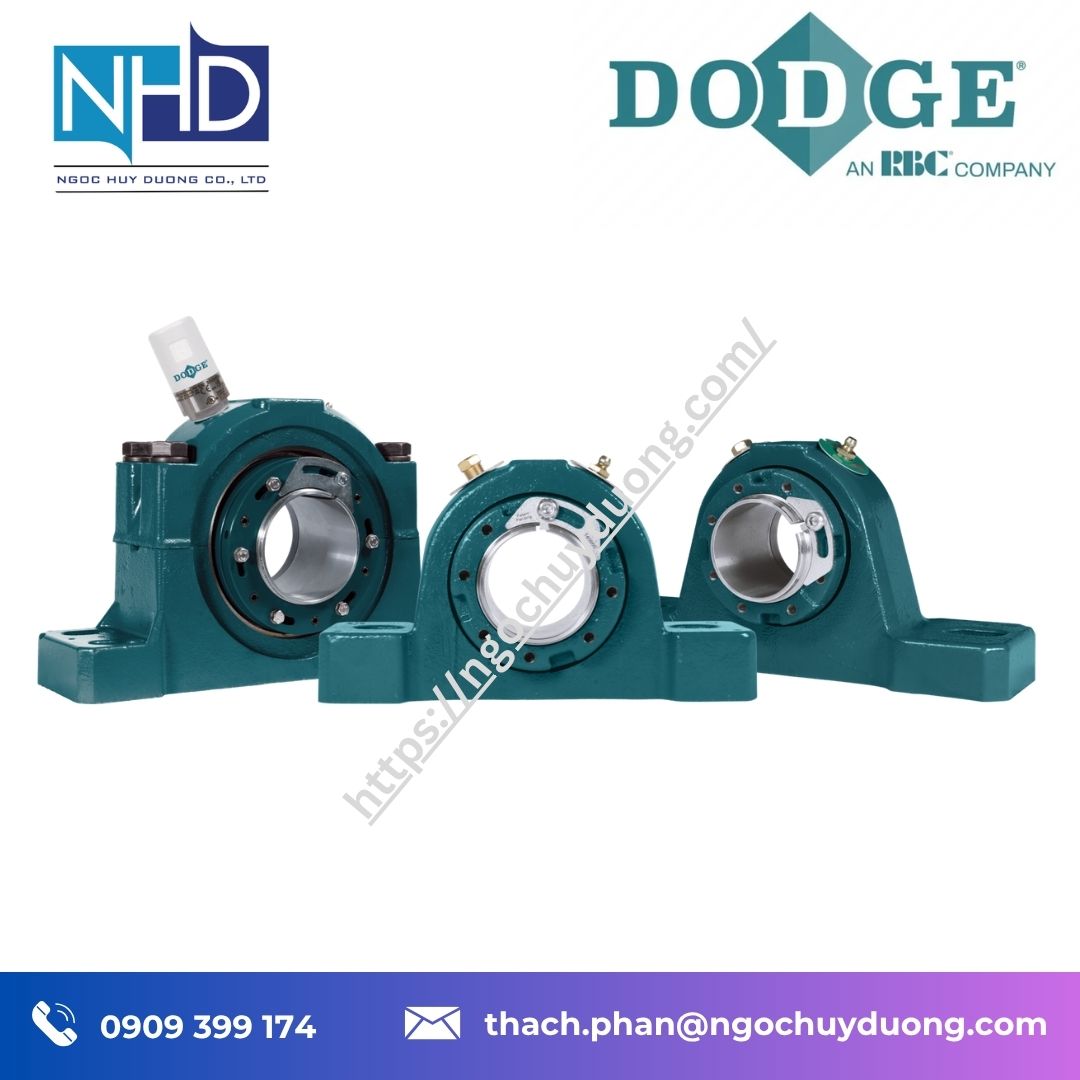

Vòng bi tang trống gối đỡ DODGE Unisphere II – Chịu tải cao, bù lệch trục và làm việc bền bỉ

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp, linh kiện truyền động và vòng bi công nghiệp tại Việt Nam

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

Vòng bi tang trống gối đỡ DODGE Unisphere II là dòng vòng bi tang trống hai dãy được thiết kế cho các hệ thống truyền động công nghiệp có tải trọng lớn và điều kiện vận hành khắc nghiệt. Sản phẩm có khả năng đồng thời chịu tải hướng kính và tải dọc trục, giúp thiết bị duy trì độ ổn định khi làm việc trong những ứng dụng yêu cầu cao về độ tin cậy và thời gian vận hành liên tục.

Unisphere II sử dụng con lăn tang trống hai dãy có khả năng chịu tải cao, với mức tải danh định được DODGE công bố khoảng gấp 5 lần vòng bi bi tương đương. Đây là ưu điểm quan trọng đối với các máy móc công nghiệp thường xuyên chịu tải nặng, rung động hoặc tải kết hợp.

Một điểm nổi bật khác của Unisphere II là khả năng tương thích kích thước với vòng bi gối đỡ dạng bi theo các kích thước lắp đặt chính như chiều dài qua lỗ, chiều cao từ đế đến tâm trục và kích thước chân đế. Nhờ đó, sản phẩm có thể được cân nhắc khi nâng cấp từ vòng bi bi sang vòng bi tang trống mà không cần thay đổi lớn kết cấu máy.

DODGE là thương hiệu lâu đời trong lĩnh vực truyền động cơ khí công nghiệp, với hơn 145 năm phát triển các giải pháp truyền động, vòng bi, hộp giảm tốc, khớp nối và công nghệ giám sát tình trạng thiết bị. Trụ sở toàn cầu của Dodge Industrial đặt tại Simpsonville, South Carolina, Hoa Kỳ.

Ngọc Huy Dương cung cấp vòng bi DODGE Unisphere II chính hãng tại Việt Nam, hỗ trợ lựa chọn model, tư vấn cấu hình theo điều kiện vận hành, cung cấp hồ sơ kỹ thuật và hỗ trợ sau bán hàng.

📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Vòng bi tang trống gối đỡ DODGE Unisphere II

⚙️ Tính năng kỹ thuật nổi bật Vòng bi tang trống gối đỡ DODGE Unisphere II

• Con lăn tang trống hai dãy chịu tải cao: kết cấu hai dãy con lăn giúp Unisphere II đáp ứng tốt các ứng dụng có tải hướng kính lớn và tải kết hợp. Theo DODGE, khả năng tải danh định có thể đạt khoảng 5 lần vòng bi bi.
• Chịu đồng thời tải hướng kính và tải dọc trục: phù hợp với các thiết bị mà tải tác động không chỉ theo một phương.
• Gối đỡ gia công chính xác: cụm vòng bi được lắp trong thân gối đỡ gia công chính xác thành một cụm hoàn chỉnh, thuận tiện cho việc lắp đặt trên máy.
• Cổ khóa góc 65°: cơ cấu cố định trục sử dụng vòng cổ có vít định vị bố trí góc 65°, giúp tăng lực kẹp và khả năng giữ trục.
• Phớt “R” chống nhiễm bẩn: thiết kế phớt đã được kiểm chứng giúp hạn chế bụi bẩn và tạp chất xâm nhập, góp phần kéo dài tuổi thọ vòng bi.
• Sẵn sàng tích hợp cảm biến: Unisphere II có khả năng kết nối với giải pháp giám sát tình trạng, hỗ trợ theo dõi sức khỏe thiết bị.
• Tương thích Intelli-Lube: có thể kết hợp với hệ thống bôi trơn tự động Intelli-Lube để hỗ trợ duy trì lượng mỡ và chu kỳ bôi trơn phù hợp.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn Vòng bi tang trống gối đỡ DODGE Unisphere II

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

Thông số kỹ thuật	Giá trị điển hình
Loại sản phẩm	Vòng bi tang trống gối đỡ
Dòng sản phẩm	DODGE Unisphere II
Kiểu vòng bi	Tang trống hai dãy
Khả năng chịu tải	Tải hướng kính và tải dọc trục
Kiểu lắp trục	Vòng cổ vít định vị
Góc bố trí vít	65°
Kiểu phớt tiêu chuẩn	Phớt ma sát “R”
Thân gối đỡ	Gang / gang cầu tùy cấu hình

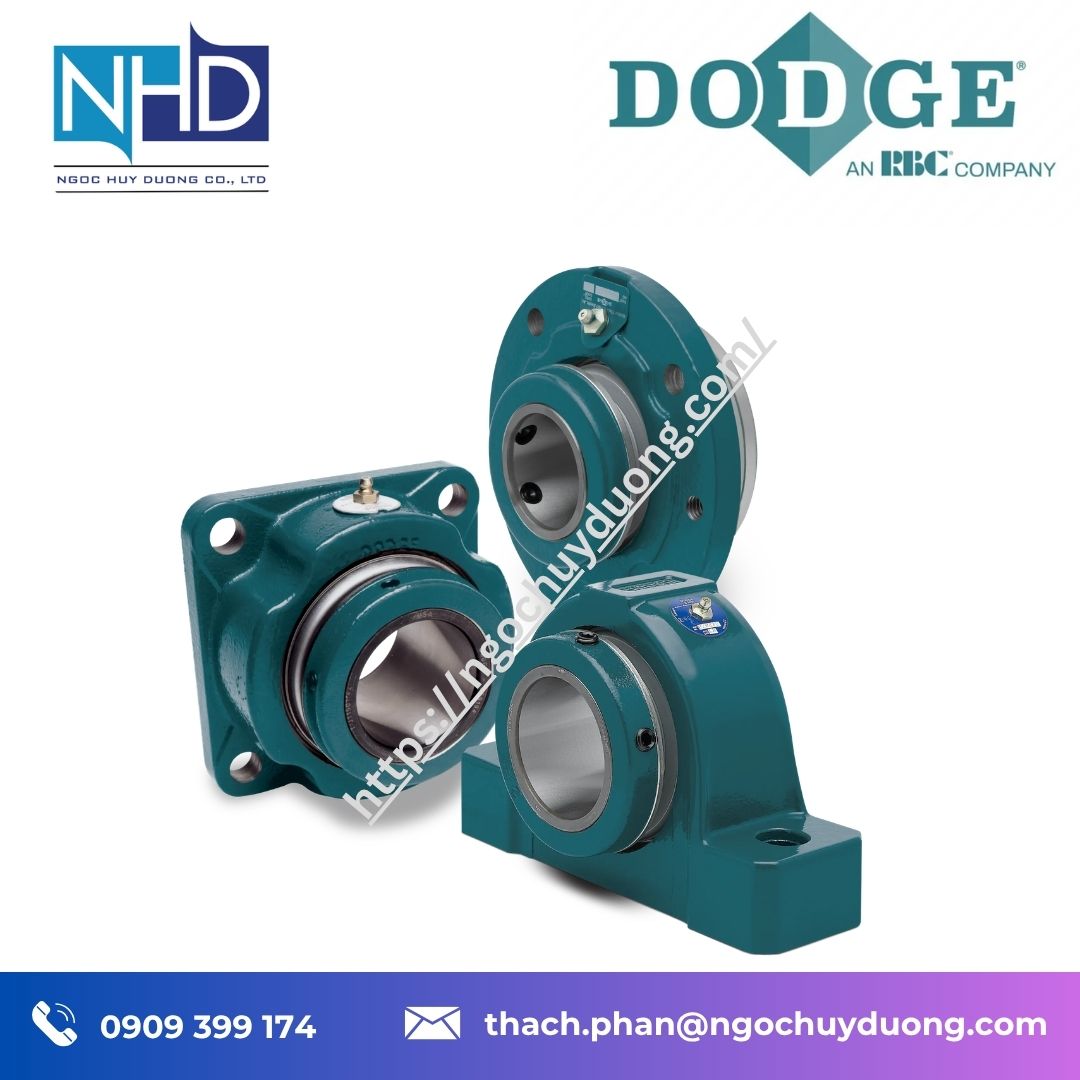

Kiểu gối	Gối đỡ 2 bu lông, mặt bích và các cấu hình tiêu chuẩn
Bôi trơn	Mỡ bôi trơn; tương thích Intelli-Lube
Giám sát tình trạng	Sẵn sàng tích hợp cảm biến
Kích thước	Theo từng model và đường kính trục

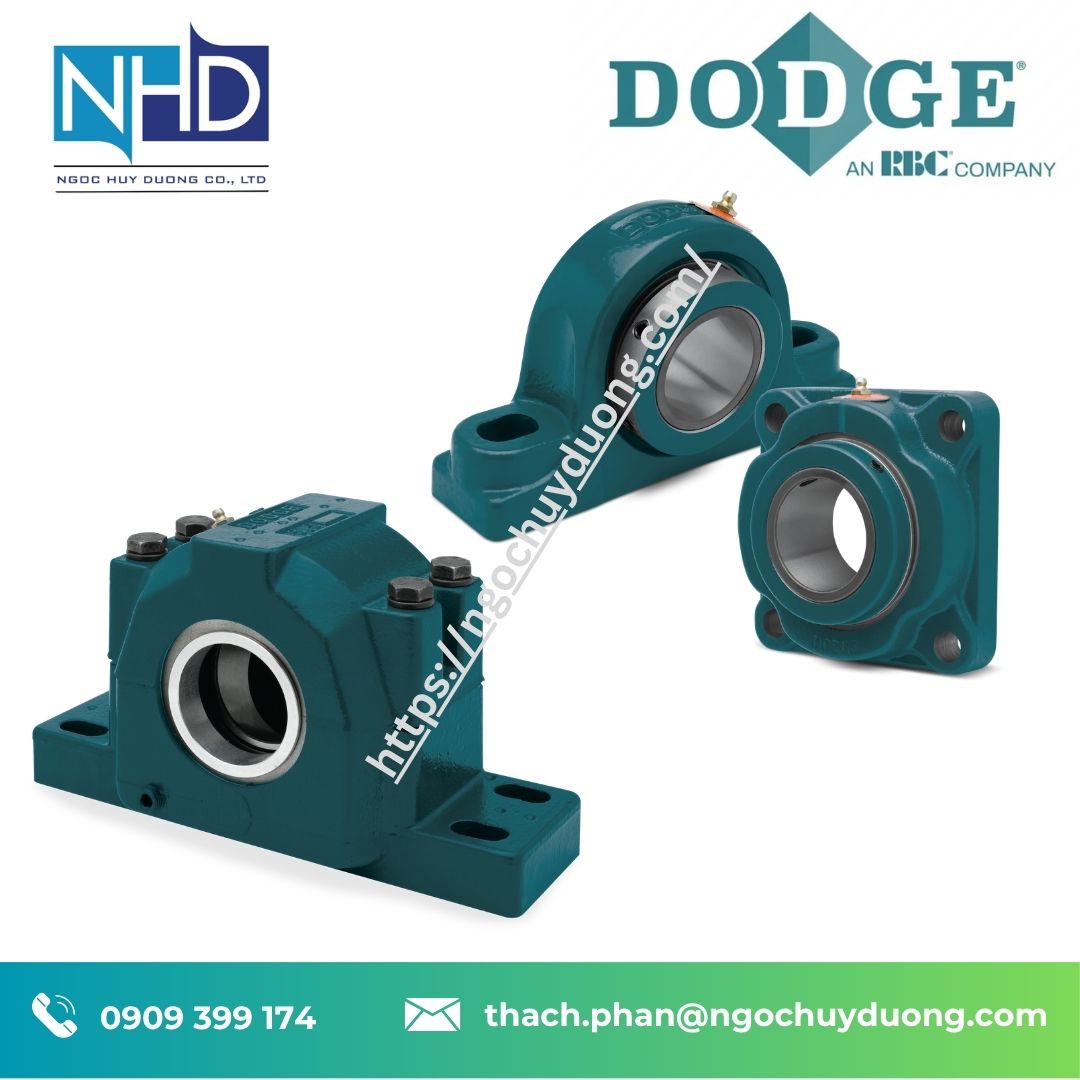

Theo tài liệu kỹ thuật DODGE, thân gối của Unisphere II có nhiều cấu hình tiêu chuẩn, trong đó có gối đỡ dạng pillow block và gối mặt bích. Gối pillow block Unisphere II tiêu chuẩn sử dụng gang cầu ASTM A536 Grade 65-45-12, trong khi một số thân gối mặt bích sử dụng gang ASTM A48 Class 30.

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – Vòng bi tang trống gối đỡ DODGE Unisphere II

Kích thước trục	Mã SP tiêu chuẩn	Model tiêu chuẩn	Mã SP Harsh Duty	Model Harsh Duty	Mã SP Harsh Duty (mỡ tổng hợp)	Model Harsh Duty (mỡ tổng hợp)	Khối lượng xấp xỉ (lb)	Kích thước khung tham chiếu
1-3/4″	023149	DODGE Industrial TP-E-112R	—	—	—	—	14	TP10
1-7/8″	023150	DODGE Industrial TP-E-114R	—	—	—	—	14	TP10
1-15/16″	023151	DODGE Industrial TP-E-115R	013935	DODGE Industrial TP-ED-115R	013979	DODGE Industrial TP-ED-115R MOD	14	TP10
2″	023152	DODGE Industrial TP-E-200R	—	—	—	—	14	TP10
2-3/16″	023153	DODGE Industrial TP-E-203R	780490	DODGE Industrial TP-ED-203R	780496	DODGE Industrial TP-ED-203R MOD	16	TP20
2-1/4″	023154	DODGE Industrial TP-E-204R	—	—	—	—	21	TP30
2-7/16″	023155	DODGE Industrial TP-E-207R	013936	DODGE Industrial TP-ED-207R	013980	DODGE Industrial TP-ED-207R MOD	21	TP30
2-1/2″	023156	DODGE Industrial TP-E-208R	—	—	—	—	21	TP30
2-11/16″	023157	DODGE Industrial TP-E-211R	—	—	—	—	29	TP40
2-3/4″	023158	DODGE Industrial TP-E-212R	—	—	—	—	29	TP40
2-15/16″	023159	DODGE Industrial TP-E-215R	013937	DODGE Industrial TP-ED-215R	013981	DODGE Industrial TP-ED-215R MOD	29	TP40
3″	023160	DODGE Industrial TP-E-300R	—	—	—	—	29	TP40
3-3/16″	023161	DODGE Industrial TP-E-303R	—	—	—	—	43	TP50
3-1/4″	023162	DODGE Industrial TP-E-304R	—	—	—	—	43	TP50
3-7/16″	023163	DODGE Industrial TP-E-307R	013938	DODGE Industrial TP-ED-307R	013982	DODGE Industrial TP-ED-307R MOD	42	TP50
3-1/2″	023164	DODGE Industrial TP-E-308R	—	—	—	—	42	TP50
3-15/16″	023165	DODGE Industrial TP-E-315R	013939	DODGE Industrial TP-ED-315R	013983	DODGE Industrial TP-ED-315R MOD	62	TP60
4″	023166	DODGE Industrial TP-E-400R	—	—	—	—	62	TP60

🧱 Vật liệu & xử lý – Độ bền vượt trội Vòng bi tang trống gối đỡ DODGE Unisphere II

Unisphere II được thiết kế với thân gối gia công chính xác, tạo thành cụm lắp đặt chắc chắn cho vòng bi tang trống hai dãy. Vật liệu thân gối được lựa chọn theo từng kiểu kết cấu; phiên bản pillow block tiêu chuẩn sử dụng gang cầu ASTM A536 Grade 65-45-12, có độ bền kéo 65.000 psi theo tài liệu kỹ thuật của DODGE.

Các phiên bản thân gối cũng có thể được cung cấp với xử lý bề mặt đặc biệt và phần cứng bằng thép không gỉ để đáp ứng các môi trường có điều kiện khắc nghiệt hơn.

Phớt ma sát “R” được sử dụng làm cấu hình tiêu chuẩn, giúp hạn chế sự xâm nhập của chất bẩn vào khu vực vòng bi. Thiết kế bề mặt tiếp xúc phớt dạng côn cũng giúp duy trì độ tiếp xúc khi vòng bi làm việc với mức lệch trục lớn.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

🔁 Tương thích – Thay thế – Mở rộng Vòng bi tang trống gối đỡ DODGE Unisphere II

DODGE Unisphere II có kích thước lắp đặt tương thích với vòng bi bi gối đỡ theo chiều dài qua lỗ, chiều cao từ đế đến tâm và kích thước chân đế. Đây là lợi thế khi doanh nghiệp muốn nâng cấp khả năng chịu tải của cụm vòng bi mà vẫn tận dụng kết cấu lắp đặt hiện có.

Cơ cấu cổ khóa 65° giúp tăng lực giữ trục, trong khi thiết kế hai dãy con lăn tang trống phù hợp với các ứng dụng có tải trọng cao hơn so với nhiều loại vòng bi bi thông thường.

Ngoài ra, khả năng tích hợp cảm biến và Intelli-Lube cho phép Unisphere II được đưa vào các chương trình bảo trì dự đoán và bảo trì theo tình trạng, phù hợp với xu hướng số hóa quản lý thiết bị trong nhà máy.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế Vòng bi tang trống gối đỡ DODGE Unisphere II

Nhờ khả năng chịu tải cao và chịu được tải kết hợp, DODGE Unisphere II phù hợp cho nhiều thiết bị truyền động và xử lý vật liệu trong công nghiệp.

Một số ứng dụng tiêu biểu:

• Hệ thống băng tải công nghiệp
• Máy móc và thiết bị xử lý vật liệu rời
• Nhà máy khai khoáng và chế biến khoáng sản
• Nhà máy xi măng
• Thiết bị nghiền và vận chuyển vật liệu
• Máy móc sản xuất công nghiệp chịu tải nặng
• Hệ thống truyền động có tải hướng kính và tải dọc trục đồng thời
• Các ứng dụng cần nâng cấp từ vòng bi bi gối đỡ lên vòng bi tang trống
• Thiết bị cần tích hợp giám sát tình trạng vòng bi
• Các dây chuyền vận hành liên tục, yêu cầu giảm thời gian dừng máy

Đối với những thiết bị làm việc trong điều kiện tải cao, việc lựa chọn đúng vòng bi không chỉ phụ thuộc vào đường kính trục mà còn cần xem xét tải hướng kính, tải dọc trục, tốc độ quay, mức độ lệch trục, môi trường bụi bẩn và phương án bôi trơn.

📞 Gọi tư vấn theo ngành: 0909 399 174 – Vòng bi tang trống gối đỡ DODGE Unisphere II

💡 Tại sao nên mua tại Ngọc Huy Dương?

• Với hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
• Cam kết sản phẩm DODGE chính hãng, nguồn gốc rõ ràng.
• Hỗ trợ lựa chọn đúng model dựa trên đường kính trục và điều kiện tải.
• Tư vấn cấu hình phớt, kiểu gối và phương án bôi trơn phù hợp.
• Hỗ trợ CO/CQ và tài liệu kỹ thuật theo yêu cầu.
• Hỗ trợ kỹ thuật và dịch vụ sau bán hàng trên toàn quốc.
• Đồng hành cùng nhà máy, OEM, kỹ sư thiết kế và nhà thầu EPC trong quá trình lựa chọn thiết bị.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật Vòng bi tang trống gối đỡ DODGE Unisphere II

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Để được tư vấn Vòng bi tang trống gối đỡ DODGE Unisphere II, vui lòng liên hệ Ngọc Huy Dương và cung cấp đường kính trục, tải trọng, tốc độ quay, điều kiện môi trường cùng thông tin thiết bị. Đội ngũ kỹ thuật sẽ hỗ trợ xác định model và cấu hình phù hợp.

🧩 Phiên bản & Mã sản phẩm Vòng bi tang trống gối đỡ DODGE Unisphere II

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

Mã sản phẩm Unisphere II được cấu thành theo kiểu thân gối, dòng vòng bi, kích thước và kiểu phớt. Tài liệu DODGE sử dụng cấu trúc mã ví dụ như P2B-UN2-207-R, trong đó P2B là gối pillow block 2 bu lông, UN2 là Unisphere II, phần số thể hiện kích thước vòng bi và R là phớt ma sát một môi. Dòng sản phẩm cũng có tùy chọn vòng bi giãn nở và lỗ hệ mét tùy cấu hình.

📩 Bạn cần bảng model DODGE Unisphere II đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com

🧩 FAQ – Vòng bi tang trống gối đỡ DODGE Unisphere II

1. DODGE Unisphere II là loại vòng bi gì?
Đây là vòng bi tang trống gối đỡ hai dãy, được thiết kế cho tải hướng kính và tải dọc trục trong các ứng dụng công nghiệp có điều kiện vận hành khắc nghiệt.

2. Unisphere II chịu tải tốt hơn vòng bi bi không?
Theo DODGE, các con lăn tang trống hai dãy của Unisphere II có mức tải danh định khoảng 5 lần vòng bi bi, tùy theo kích thước và cấu hình cụ thể.

3. Unisphere II có thể thay thế vòng bi bi gối đỡ không?
Dòng sản phẩm có kích thước lắp đặt tương thích với vòng bi bi gối đỡ theo một số kích thước chính, tạo điều kiện thuận lợi cho việc nâng cấp. Tuy nhiên cần kiểm tra model cụ thể trước khi thay thế.

4. Vòng bi Unisphere II sử dụng kiểu khóa trục nào?
Sản phẩm sử dụng cổ khóa bằng vít định vị với góc bố trí 65°, giúp tăng lực kẹp và khả năng giữ trục.

5. Unisphere II có thể kết hợp hệ thống giám sát và bôi trơn tự động không?
Có. DODGE cho biết Unisphere II sẵn sàng tích hợp cảm biến giám sát tình trạng và tương thích với hệ thống Intelli-Lube, hỗ trợ nâng cao độ tin cậy và đơn giản hóa công tác bảo trì.
