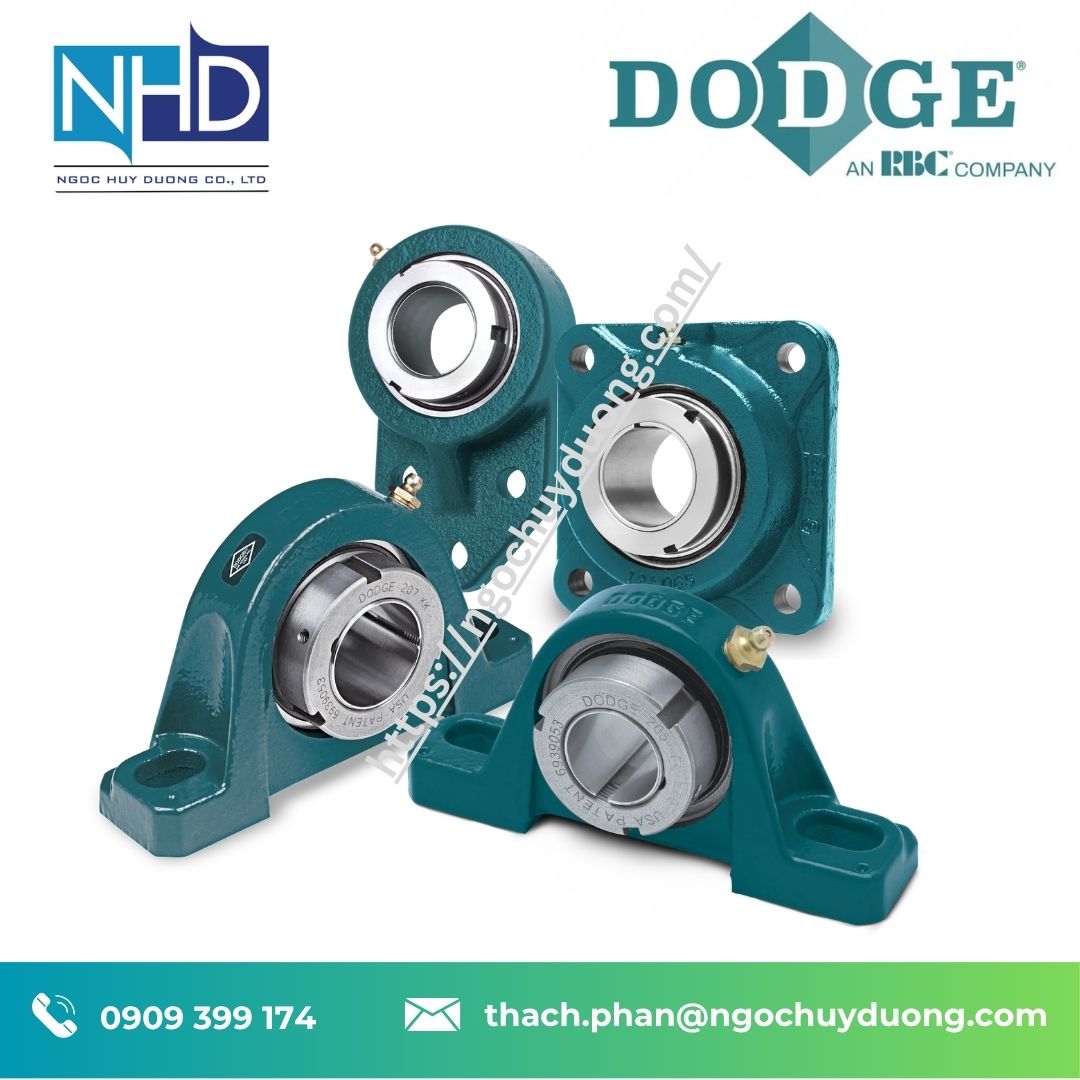

Vòng bi gối đỡ DODGE Grip Tight® – Giải pháp khóa trục đồng tâm, tháo lắp nhanh, không làm hư trục

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp, linh kiện truyền động và vòng bi công nghiệp tại Việt Nam

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

Vòng bi gối đỡ DODGE Grip Tight® là dòng vòng bi bi gối đỡ sử dụng cơ cấu khóa bằng bạc côn Grip Tight® độc quyền, được phát triển cho các ứng dụng yêu cầu tốc độ cao, độ đồng tâm tốt và khả năng tháo lắp mà hạn chế gây hư hại bề mặt trục. Điểm nổi bật của sản phẩm là hệ thống pull/push adapter được cấp bằng sáng chế, kết hợp với vòng trong đồng tâm 360° và thiết kế thân gối đỡ có khả năng thay thế linh hoạt.

Khác với phương pháp khóa bằng vít cấy có thể tạo lực tập trung lên một số vị trí của trục, Grip Tight® sử dụng bạc côn thành mỏng tiếp xúc 360° với trục. Cách bố trí này giúp tạo lực kẹp đồng đều, tăng độ bám, hạn chế rung động và giảm nguy cơ làm xước hoặc tạo vết trên trục trong quá trình vận hành.

DODGE Grip Tight® còn được thiết kế để lắp nhanh và tháo nhanh. Khi tháo, cơ cấu kéo tích hợp trong cụm khóa hỗ trợ tách vòng bi khỏi bạc côn, đồng thời đẩy bạc côn ra khỏi vị trí bên dưới vòng bi. Nhờ vậy, công tác thay thế có thể được thực hiện thuận tiện hơn và giảm thời gian dừng thiết bị.

Dòng Grip Tight® được DODGE phát triển cho các ứng dụng tải thông thường và tải trung bình, cung cấp nhiều kiểu thân gối đỡ và có thể sử dụng với trục thương mại tiêu chuẩn cũng như một số loại trục có kích thước nhỏ hơn tiêu chuẩn.

DODGE Industrial là thương hiệu chuyên về các giải pháp truyền động cơ khí, vòng bi gối đỡ và linh kiện truyền động công nghiệp. Danh mục vòng bi gối đỡ DODGE hiện bao gồm nhiều phương án cố định trục như vít cấy, vòng khóa lệch tâm, D-Lok và Grip Tight®, đáp ứng nhiều yêu cầu khác nhau về tải trọng, tốc độ và điều kiện vận hành.

Ngọc Huy Dương cung cấp vòng bi DODGE chính hãng tại Việt Nam, hỗ trợ lựa chọn mã theo đường kính trục, kiểu gối đỡ, tải trọng, tốc độ quay và điều kiện làm việc, đồng thời hỗ trợ hồ sơ CO/CQ, tư vấn kỹ thuật và bảo hành theo từng đơn hàng.

📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Vòng bi gối đỡ DODGE Grip Tight®

⚙️ Tính năng kỹ thuật nổi bật Vòng bi gối đỡ DODGE Grip Tight®

1. Cơ cấu khóa Grip Tight® đồng tâm 360°

Công nghệ Grip Tight® sử dụng bạc côn thành mỏng để tạo tiếp xúc đồng tâm trên toàn bộ chu vi trục. Toàn bộ chiều dài bạc côn tạo lực bám lên trục thay vì tập trung lực tại một vài điểm. Thiết kế này giúp tăng khả năng giữ trục, cải thiện độ đồng tâm và hạn chế rung động do cơ cấu khóa gây ra.

2. Lắp đặt nhanh, tháo ra dễ dàng

Hệ thống pull/push adapter cho phép bạc côn được kéo vào vị trí khi lắp và đẩy ra khi tháo. Đặc biệt, giao diện giữa vòng khóa và vòng trong còn đóng vai trò như một cơ cấu kéo vòng bi, giúp tháo cụm vòng bi thuận tiện hơn so với các phương pháp khóa truyền thống.

3. Hạn chế làm hư hại trục

Một ưu điểm quan trọng của Grip Tight® là khả năng giảm hiện tượng fretting corrosion và vết xước trên trục hoặc cổ trục. Khi vòng bi được tháo ra, doanh nghiệp có thể giảm nguy cơ phải xử lý hoặc thay thế trục do hư hại bề mặt, qua đó tiết kiệm chi phí bảo trì.

4. Thiết kế phù hợp ứng dụng tốc độ cao

DODGE Grip Tight® được thiết kế chuyên biệt để làm việc ở tốc độ cao và vận hành mát hơn, góp phần kéo dài tuổi thọ mỡ bôi trơn. Các viên bi cấp chính xác Grade 10 hỗ trợ vận hành êm, trong khi vòng trong được thấm cacbon giúp tăng khả năng chống mài mòn và kéo dài tuổi thọ.

5. Hệ thống làm kín DualGuard

DualGuard sử dụng phớt môi đơn kết hợp vòng chắn cao su. Phần cao su trên vòng chắn được kéo dài đến vòng ngoài, tạo thêm lớp bảo vệ cho vòng bi. Thiết kế vòng chắn có các gờ định hướng giúp đẩy chất lỏng và chất bẩn ra khỏi vùng làm việc khi vòng chắn quay.

6. Nhiều kiểu thân gối đỡ

Cụm Grip Tight® có thể sử dụng với nhiều kiểu thân gối đỡ khác nhau. Các cụm bạc côn Grip Tight® có thể lắp vào thân gối đỡ DODGE tiêu chuẩn, giúp tăng tính linh hoạt khi thiết kế mới hoặc thay thế vòng bi hiện hữu.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn Vòng bi gối đỡ DODGE Grip Tight®

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

Thông số kỹ thuật	Giá trị điển hình
Thương hiệu	DODGE Industrial
Dòng sản phẩm	Grip Tight®
Loại sản phẩm	Vòng bi gối đỡ
Phần tử lăn	Bi
Phương án khóa trục	Bạc côn Grip Tight®
Kiểu khóa	Khóa đồng tâm 360°
Cơ cấu lắp/tháo	Pull/Push Adapter
Hệ thống làm kín	DualGuard
Phớt	Phớt môi đơn kết hợp vòng chắn cao su
Vòng trong	Thép thấm cacbon
Bi	Grade 10
Lồng bi	Lồng phi kim gia cường
Kiểu thân	Nhiều kiểu gối đỡ, tùy cấu hình
Cấp tải	Tải thông thường đến tải trung bình
Ứng dụng nổi bật	Tốc độ cao, yêu cầu đồng tâm và tháo lắp không gây hư trục

Kích thước lỗ trục, kích thước thân gối đỡ và mã sản phẩm cụ thể cần được lựa chọn theo bảng mã Grip Tight® và cấu hình máy thực tế. Tài liệu kỹ thuật DODGE cung cấp bảng tham chiếu mã vòng bi để xác định chính xác từng cấu hình.

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – DODGE Grip Tight®

Dòng sản phẩm	Kích thước trục	Mã sản phẩm tiêu chuẩn	Model tiêu chuẩn	Mã sản phẩm Neverlube	Model Neverlube
203	1/2″	123830	DODGE Industrial P2B-SC-008	123932	DODGE Industrial P2B-SC-008-NL
203	5/8″	123831	DODGE Industrial P2B-SC-010	126500	DODGE Industrial P2B-SC-010-NL
203	17 mm	053170	DODGE Industrial P2B-SC-17M	@	DODGE Industrial P2B-SC-17M-NL
203 (SCU)	1/2″	123753	DODGE Industrial P2B-SCU-008	@	DODGE Industrial P2B-SCU-008-NL
203 (SCU)	5/8″	123754	DODGE Industrial P2B-SCU-010	@	DODGE Industrial P2B-SCU-010-NL
203 (SCU)	17 mm	125850	DODGE Industrial P2B-SCU-17M	@	DODGE Industrial P2B-SCU-17M-NL
204	1/2″	123835	DODGE Industrial P2B-SC-008L	052101	DODGE Industrial P2B-SC-008L-NL
204	5/8″	123836	DODGE Industrial P2B-SC-010L	@	DODGE Industrial P2B-SC-010L-NL
204	3/4″	123803	DODGE Industrial P2B-SC-012	052012	DODGE Industrial P2B-SC-012-NL
204	20 mm	125851	DODGE Industrial P2B-SC-20M	068372	DODGE Industrial P2B-SC-20M-NL
205	7/8″	123804	DODGE Industrial P2B-SC-014	126502	DODGE Industrial P2B-SC-014-NL
205	15/16″	123805	DODGE Industrial P2B-SC-015	126503	DODGE Industrial P2B-SC-015-NL
205	1″	123806	DODGE Industrial P2B-SC-100	123824	DODGE Industrial P2B-SC-100-NL
205	25 mm	125852	DODGE Industrial P2B-SC-25M	056744	DODGE Industrial P2B-SC-25M-NL
206	1-1/16″	123807	DODGE Industrial P2B-SC-101	126504	DODGE Industrial P2B-SC-101-NL
206	1-1/8″	123808	DODGE Industrial P2B-SC-102	126505	DODGE Industrial P2B-SC-102-NL
206	1-3/16″	123809	DODGE Industrial P2B-SC-103	123828	DODGE Industrial P2B-SC-103-NL
206	1-1/4″	123170	DODGE Industrial P2B-SC-104S	049852	DODGE Industrial P2B-SC-104S-NL
206	30 mm	125853	DODGE Industrial P2B-SC-30M	074162	DODGE Industrial P2B-SC-30M-NL
206 (SCU)	1-1/16″	123877	DODGE Industrial P2B-SCU-101	@	DODGE Industrial P2B-SCU-101-NL
206 (SCU)	1-1/8″	123878	DODGE Industrial P2B-SCU-102	@	DODGE Industrial P2B-SCU-102-NL
206 (SCU)	1-3/16″	123879	DODGE Industrial P2B-SCU-103	050837	DODGE Industrial P2B-SCU-103-NL
206 (SCU)	1-1/4″	123894	DODGE Industrial P2B-SCU-104S	073282	DODGE Industrial P2B-SCU-104S-NL
206 (SCU)	30 mm	125854	DODGE Industrial P2B-SCU-30M	@	DODGE Industrial P2B-SCU-30M-NL
207	1-1/4″	123810	DODGE Industrial P2B-SC-104	123933	DODGE Industrial P2B-SC-104-NL
207	1-5/16″	123811	DODGE Industrial P2B-SC-105	@	DODGE Industrial P2B-SC-105-NL
207	1-3/8″	123812	DODGE Industrial P2B-SC-106	123781	DODGE Industrial P2B-SC-106-NL
207	1-7/16″	123813	DODGE Industrial P2B-SC-107	123792	DODGE Industrial P2B-SC-107-NL
207	35 mm	125855	DODGE Industrial P2B-SC-35M	@	DODGE Industrial P2B-SC-35M-NL

🧱 Vật liệu & thiết kế – Tăng độ bền, giảm rung và bảo vệ trục

DODGE Grip Tight® được thiết kế với trọng tâm là tăng độ đồng tâm giữa vòng bi và trục, đồng thời giảm những vấn đề thường gặp khi sử dụng phương pháp khóa trục không đồng tâm.

Bạc côn thành mỏng tiếp xúc 360° với trục tạo lực bám đồng đều trên toàn bộ chiều dài tiếp xúc. Điều này giúp giảm hiện tượng tập trung ứng suất và hạn chế rung động phát sinh từ cơ cấu khóa. DODGE cho biết hệ thống Grip Tight® có khả năng tạo lực bám cao trên toàn bộ vùng tiếp xúc của bạc côn và vòng trong.

Vòng trong thấm cacbon tăng khả năng chống mài mòn và hỗ trợ kéo dài tuổi thọ. Các viên bi Grade 10 góp phần tạo chuyển động êm và ổn định, trong khi lồng bi phi kim được thiết kế nhằm tăng độ bền của cụm phần tử lăn.

Hệ thống DualGuard bổ sung khả năng bảo vệ trước chất bẩn và chất lỏng. Vòng chắn cao su có tác dụng hỗ trợ đẩy chất bẩn ra khỏi khu vực vòng bi khi cụm quay, đồng thời phớt môi đơn được giữ bằng cơ cấu cơ khí nhằm tăng độ chắc chắn.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🔁 Tương thích – Thay thế – Mở rộng

DODGE Grip Tight® có lợi thế về khả năng thay thế và tương thích housing. Các cụm Grip Tight® có thể lắp vào thân gối đỡ DODGE tiêu chuẩn, giúp doanh nghiệp linh hoạt hơn khi thay thế insert hoặc lựa chọn cấu hình phù hợp với máy hiện hữu.

Đặc biệt, hệ thống khóa Grip Tight® phù hợp với trục thương mại tiêu chuẩn và một số loại trục có kích thước nhỏ hơn tiêu chuẩn, giúp mở rộng khả năng ứng dụng và có thể giảm chi phí chuẩn bị trục trong một số trường hợp.

Khi thay thế vòng bi hiện hữu, cần kiểm tra đường kính trục, kích thước lỗ vòng bi, kiểu housing, khoảng cách tâm lỗ bắt bu lông, chiều cao tâm và yêu cầu tải trọng – tốc độ. Đối với hệ thống tốc độ cao, cần đặc biệt chú ý đến độ đồng tâm và phương án khóa trục.

Ngọc Huy Dương có thể hỗ trợ đối chiếu mã vòng bi hiện tại, bản vẽ hoặc kích thước thực tế để lựa chọn DODGE Grip Tight® phù hợp.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế Vòng bi gối đỡ DODGE Grip Tight®

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

Nhờ khả năng khóa đồng tâm, vận hành ở tốc độ cao và tháo lắp hạn chế gây hư hại trục, DODGE Grip Tight® phù hợp với nhiều hệ thống truyền động như:

• Băng tải công nghiệp.
• Hệ thống xử lý vật liệu.
• Quạt và thiết bị xử lý không khí.
• Máy móc nông nghiệp.
• Thiết bị truyền động có tốc độ quay cao.
• Máy móc yêu cầu hạn chế rung động tại cụm vòng bi.
• Các ứng dụng thường xuyên phải tháo lắp, thay vòng bi.
• Hệ thống sử dụng trục thương mại tiêu chuẩn hoặc một số loại trục có kích thước nhỏ hơn tiêu chuẩn.
• Thiết bị mà chi phí sửa chữa hoặc thay thế trục là vấn đề cần được kiểm soát.

Grip Tight® đặc biệt đáng cân nhắc khi doanh nghiệp cần một phương án khóa trục chắc chắn nhưng vẫn thuận tiện cho bảo trì, đồng thời muốn hạn chế những vết xước và hiện tượng ăn mòn do ma sát trên trục.

📞 Gọi tư vấn theo ứng dụng: 0909 399 174 – DODGE Grip Tight®

💡 Tại sao nên mua tại Ngọc Huy Dương?

• Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
• Cung cấp vòng bi DODGE chính hãng, hỗ trợ CO/CQ theo yêu cầu.
• Tư vấn lựa chọn theo đường kính trục, tải trọng, tốc độ và điều kiện làm việc.
• Hỗ trợ đối chiếu mã vòng bi hiện hữu khi cần thay thế.
• Hỗ trợ lựa chọn đúng kiểu housing và phương án khóa trục.
• Tư vấn chuyên sâu cho các ứng dụng tốc độ cao và yêu cầu độ đồng tâm.
• Hỗ trợ kỹ thuật trước và sau bán hàng.
• Giao hàng và hỗ trợ khách hàng trên toàn quốc.
• Đồng hành cùng nhà máy, kỹ sư thiết kế, nhà thầu EPC và OEM.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật DODGE Grip Tight®

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Để được tư vấn Vòng bi gối đỡ DODGE Grip Tight®, khách hàng nên cung cấp đường kính trục, mã vòng bi đang sử dụng, kiểu housing, tốc độ quay và hình ảnh cụm vòng bi thực tế. Ngọc Huy Dương sẽ hỗ trợ kiểm tra và đề xuất cấu hình phù hợp.

🧩 Phiên bản & Mã sản phẩm Vòng bi gối đỡ DODGE Grip Tight®

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

DODGE Grip Tight® được cung cấp với nhiều kiểu thân gối đỡ và kích thước lỗ trục, phục vụ các ứng dụng tải thông thường và tải trung bình. Cụm bạc côn Grip Tight® có thể lắp vào thân gối đỡ bi DODGE tiêu chuẩn, giúp thuận tiện cho việc lựa chọn và thay thế.

Các cấu hình sản phẩm được lựa chọn dựa trên:

• Đường kính trục.
• Kích thước lỗ vòng bi.
• Kiểu thân gối đỡ.
• Tải trọng hướng kính và hướng trục.
• Tốc độ quay.
• Điều kiện môi trường.
• Yêu cầu về khả năng tháo lắp và bảo vệ trục.

📩 Bạn cần bảng model DODGE Grip Tight® đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com

🧩 FAQ – Vòng bi gối đỡ DODGE Grip Tight®

1. DODGE Grip Tight® khóa trục bằng cách nào?
Grip Tight® sử dụng bạc côn thành mỏng và cơ cấu pull/push adapter để tạo lực kẹp đồng tâm 360° quanh trục. Đây là hệ thống khóa trục độc quyền của DODGE.

2. Grip Tight® có làm xước hoặc hư trục không?
Thiết kế của Grip Tight® hướng đến việc giảm fretting corrosion và hiện tượng tạo vết trên trục hoặc cổ trục so với các phương án khóa có thể gây tập trung lực. Đây là một trong những ưu điểm chính của hệ thống.

3. Grip Tight® có phù hợp với ứng dụng tốc độ cao không?
Có. DODGE thiết kế Grip Tight® cho ứng dụng tốc độ cao, với vòng trong đồng tâm 360°, khả năng vận hành mát hơn và giảm rung động nhờ phương án khóa đồng tâm.

4. Có thể tháo vòng bi Grip Tight® dễ dàng không?
Có. Hệ thống có cơ cấu tháo tích hợp, trong đó giao diện khóa – vòng trong hỗ trợ kéo vòng bi khỏi bạc côn và đẩy bạc côn ra khỏi vị trí lắp. Điều này giúp đơn giản hóa công việc bảo trì và thay thế.

5. Grip Tight® có thể lắp vào housing DODGE hiện có không?
Có. Tài liệu DODGE cho biết các cụm Grip Tight® có thể sử dụng với thân gối đỡ bi DODGE tiêu chuẩn, tạo thuận lợi cho việc thay thế và lựa chọn cấu hình. Tuy nhiên, cần đối chiếu chính xác kích thước và mã sản phẩm trước khi lắp đặt.
