Vòng bi con lăn côn gối đỡ DODGE TAF – Thay thế SAF, chịu tải cao và bền bỉ trong môi trường khắc nghiệt

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp, linh kiện truyền động và vòng bi công nghiệp tại Việt Nam

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

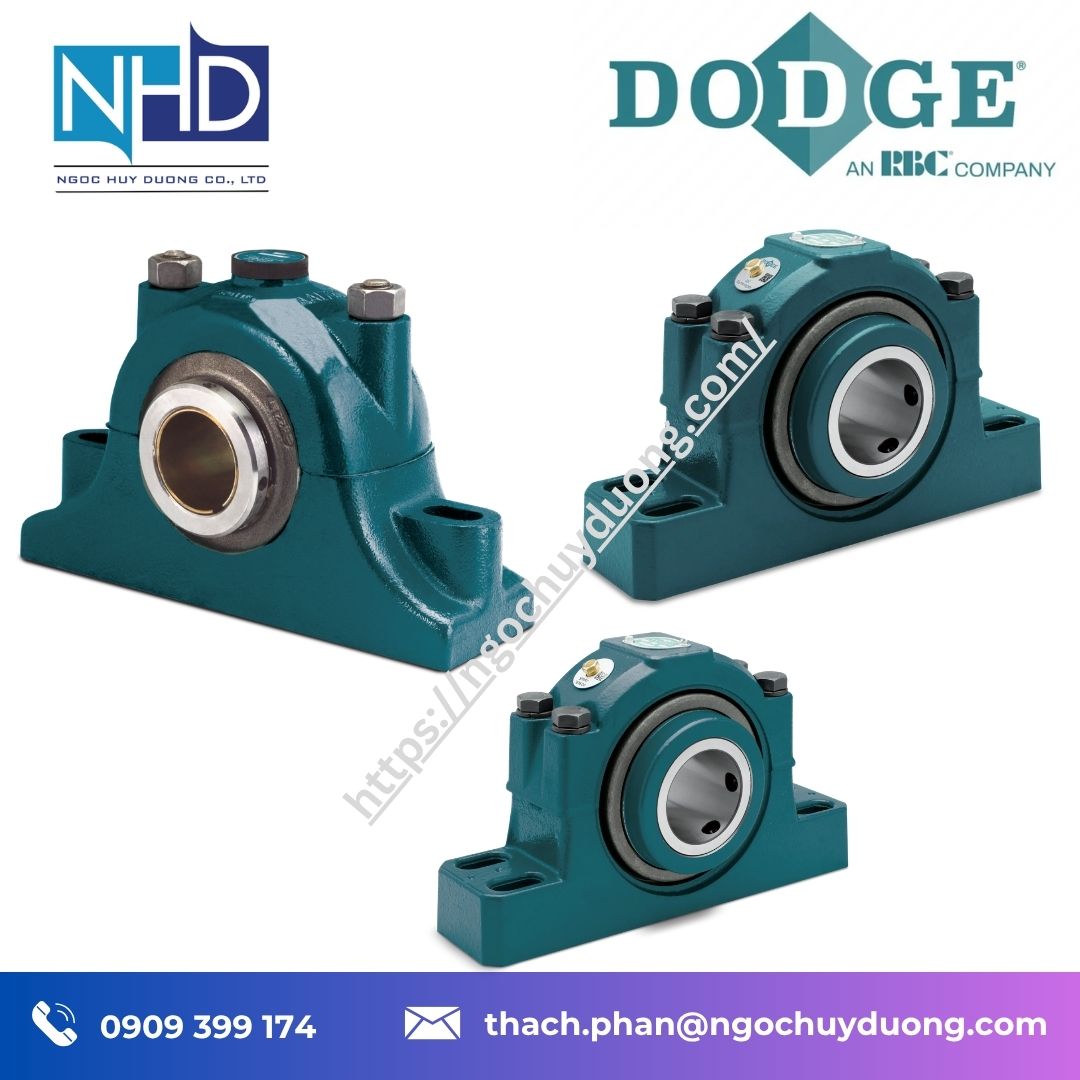

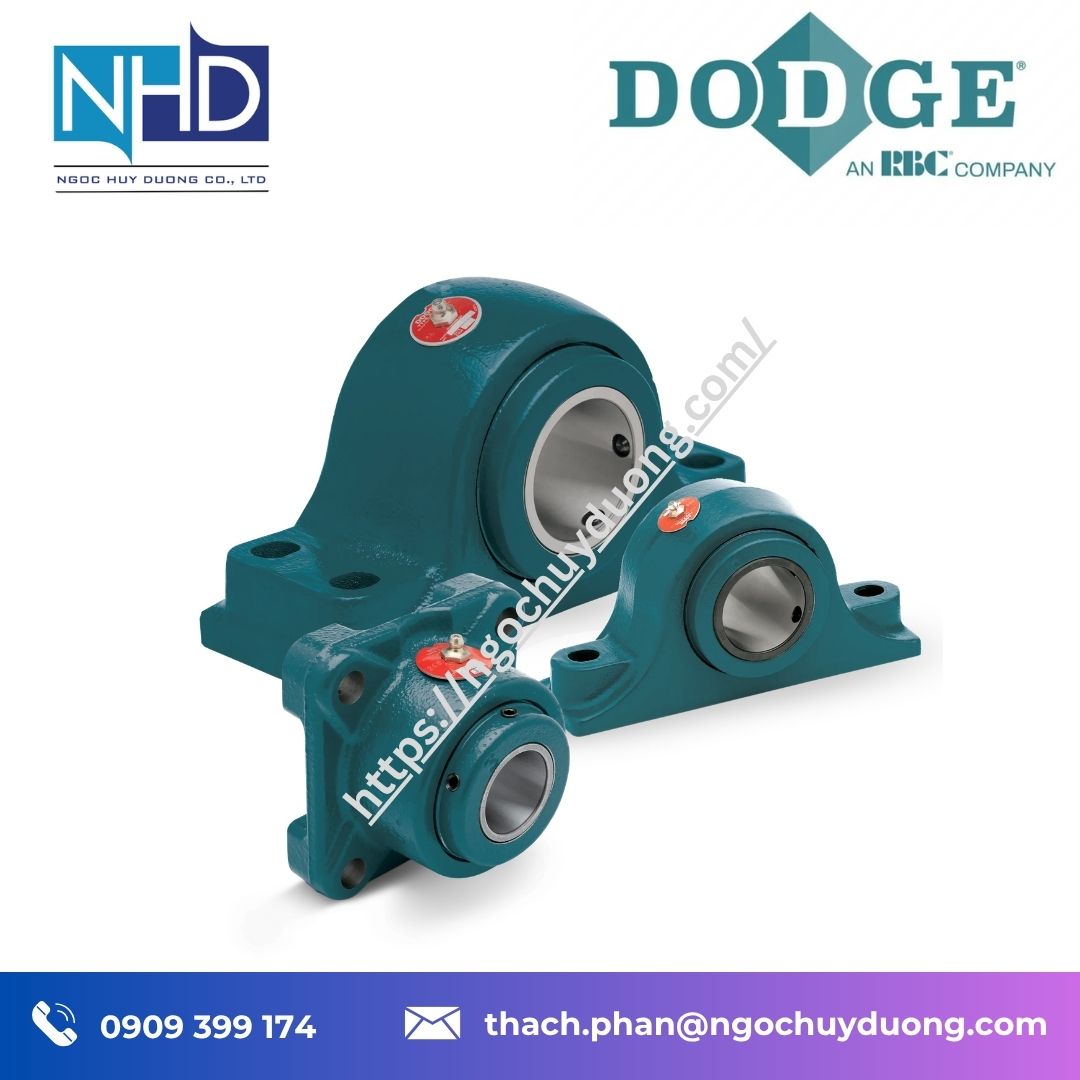

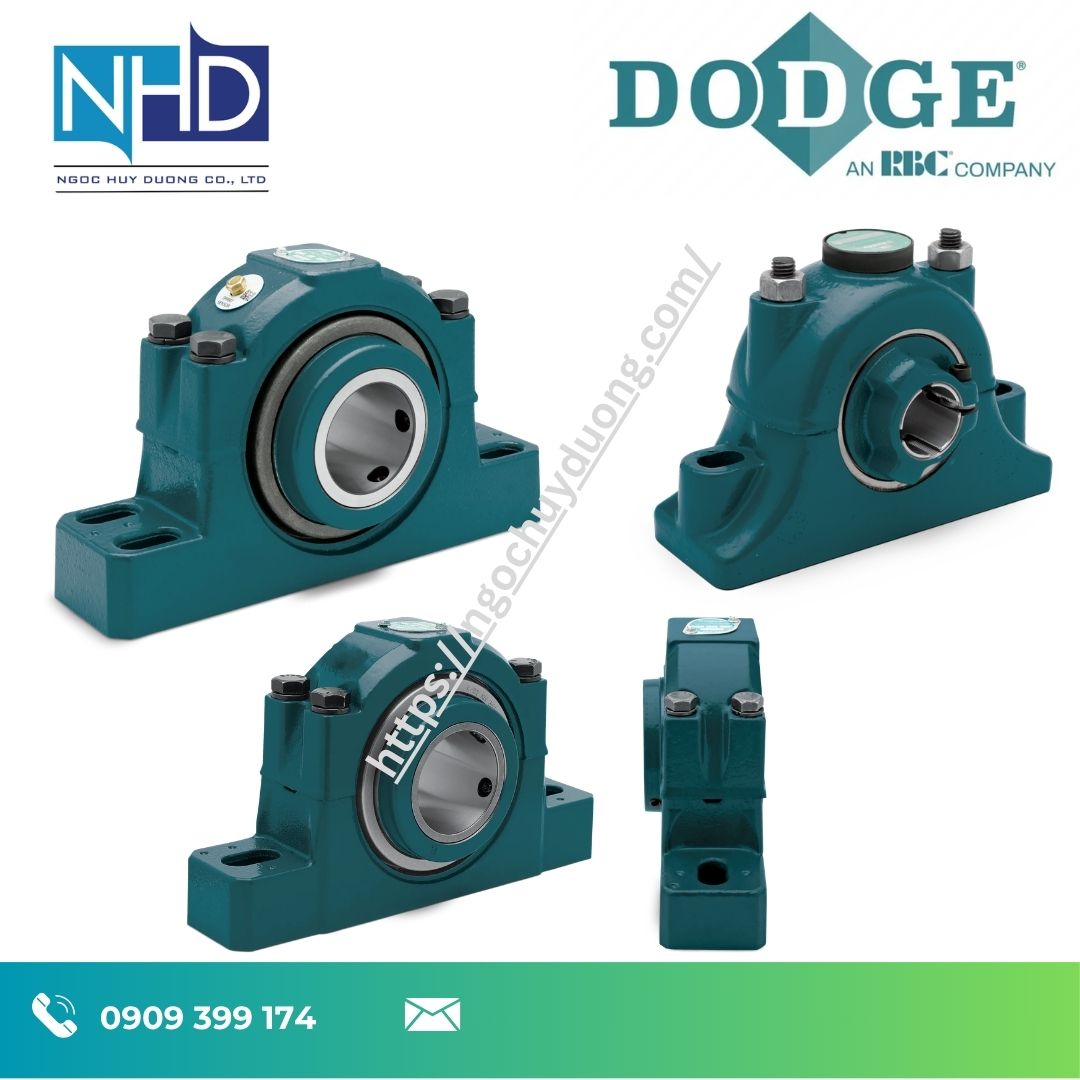

📌 Giới thiệu tổng quan Vòng bi con lăn côn DODGE TAF

Vòng bi con lăn côn gối đỡ DODGE TAF là dòng vòng bi gối đỡ được thiết kế cho các ứng dụng công nghiệp yêu cầu khả năng chịu tải cao, độ bền tốt và thời gian lắp đặt ngắn. DODGE TAF được phát triển từ hơn 45 năm trước và được định hướng trở thành giải pháp đơn giản, nhanh chóng cho những ứng dụng truyền động khắc nghiệt. Sản phẩm có kích thước lắp đặt tương đương với vòng bi gối đỡ kiểu SAF, đồng thời sử dụng phần tử lăn côn để tăng khả năng chịu tải và tải dọc trục.

Một ưu điểm nổi bật của TAF là có thể thay thế trực tiếp vòng bi gối đỡ SAF trong nhiều ứng dụng. Cụm vòng bi được lắp ráp và bôi trơn sẵn tại nhà máy, giúp giảm đáng kể thời gian chuẩn bị cũng như hạn chế nguy cơ bụi bẩn xâm nhập trong quá trình lắp đặt. Theo DODGE, thiết kế này có thể giúp quá trình lắp đặt nhanh hơn nhiều lần so với các cụm vòng bi SAF cần lắp ráp phức tạp tại hiện trường.

TAF sử dụng cụm vòng bi S1 làm kín hoàn toàn, phớt XTS ba môi được giữ bằng cơ cấu cơ khí và khả năng bù lệch tĩnh lên đến ±5°. Đây là những đặc điểm quan trọng đối với các hệ thống băng tải, xử lý vật liệu và thiết bị công nghiệp thường xuyên phải làm việc trong môi trường nhiều bụi hoặc chịu rung động.

DODGE cũng cung cấp phiên bản TAF Harsh Duty™ / Defender Series dành cho các ứng dụng đặc biệt khắc nghiệt như khai khoáng, cốt liệu, ngũ cốc và xi măng. Phiên bản này sử dụng hệ thống làm kín ArmorTect nâng cấp và được bơm đầy mỡ lithium-complex tại nhà máy để tăng khả năng chống nhiễm bẩn.

Ngọc Huy Dương cung cấp vòng bi DODGE TAF chính hãng tại Việt Nam, hỗ trợ tư vấn lựa chọn model, đối chiếu thay thế SAF, cung cấp tài liệu kỹ thuật và hỗ trợ kỹ thuật trong quá trình lắp đặt, vận hành.

📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Vòng bi con lăn côn DODGE TAF

⚙️ Tính năng kỹ thuật nổi bật Vòng bi con lăn côn DODGE TAF

• Thay thế dạng lắp trực tiếp cho SAF: TAF có kích thước lắp đặt tương thích với vòng bi gối đỡ SAF, thuận tiện khi nâng cấp hoặc thay thế cụm vòng bi hiện hữu.
• Con lăn côn chịu tải cao: phần tử lăn côn được DODGE thiết kế với mức khả năng tải cao, phù hợp cho các ứng dụng có tải hướng kính kết hợp tải dọc trục.
• Lắp ráp và bôi trơn sẵn: sản phẩm được xuất xưởng ở trạng thái hoàn chỉnh, đã bôi mỡ được DODGE phê duyệt, giúp giảm thời gian lắp đặt.
• Cụm vòng bi làm kín hoàn toàn: cụm S1 được làm kín tại nhà máy, giảm nguy cơ nhiễm bẩn trong quá trình lắp đặt và bảo trì. Cụm này sử dụng lượng mỡ thấp hơn đáng kể so với vòng bi kiểu SAF.
• Phớt XTS ba môi: phớt được giữ bằng cơ cấu cơ khí, tối ưu khả năng giữ mỡ và hạn chế hiện tượng bung phớt khi vận hành.
• Khóa trục bằng vít góc 65°: tạo lực giữ trục cao, tăng độ chắc chắn của liên kết giữa vòng bi và trục.
• Bù lệch tĩnh ±5°: cho phép TAF thích nghi với sai lệch nhất định của hệ thống, tăng tính linh hoạt khi lắp đặt.
• Thân gối tách nắp bằng gang: thuận tiện cho việc thay thế cartridge tại hiện trường và tăng độ bền cơ học.
• Sẵn sàng tích hợp cảm biến OPTIFY™: thân gối được khoan và tarô sẵn để lắp cảm biến phục vụ giám sát tình trạng từ xa.
• Tương thích OPTIFY Intelli-Lube®: hỗ trợ tự động hóa quá trình bôi trơn nhằm giảm công việc bảo trì thủ công và góp phần kéo dài tuổi thọ vòng bi.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn Vòng bi con lăn côn DODGE TAF

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

Thông số kỹ thuật	Giá trị điển hình
Loại sản phẩm	Vòng bi con lăn côn gối đỡ
Dòng sản phẩm	DODGE TAF
Phần tử lăn	Con lăn côn
Kiểu thân gối	Gối đỡ 2 bu lông, gối đỡ 4 bu lông
Thiết kế thân	Thân gang tách nắp
Kiểu vòng bi	Cụm S1 làm kín hoàn toàn
Phớt tiêu chuẩn	XTS ba môi
Khóa trục	Vít định vị góc 65°
Khả năng bù lệch tĩnh	±5°
Kiểu thân	Gối cố định và gối giãn nở
Bôi trơn	Mỡ bôi trơn được DODGE phê duyệt
Trạng thái giao hàng	Lắp ráp và bôi trơn sẵn
Giám sát tình trạng	Sẵn sàng tích hợp OPTIFY
Bôi trơn tự động	Tương thích OPTIFY Intelli-Lube
Dải đường kính lỗ	Khoảng 1-7/16 đến 7 inch, tùy cấu hình

Theo tài liệu DODGE, TAF có các lựa chọn gối đỡ 2 bu lông và 4 bu lông, với dải đường kính lỗ khoảng 1-7/16 đến 7 inch (35–170 mm). Dòng sản phẩm có cả cấu hình gối cố định và gối giãn nở, đáp ứng nhiều yêu cầu về kết cấu trục và hệ thống truyền động.

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – Vòng bi con lăn côn DODGE TAF

Kích thước trục	Mã SP gang xám	Model gang xám	Mã SP Harsh Duty	Model Harsh Duty	Mã SP Harsh Duty (mỡ tổng hợp)	Model Harsh Duty (mỡ tổng hợp)	Khối lượng xấp xỉ (lb)
1-3/16″	023120	DODGE Industrial FC-E-103R	—	—	—	—	5
1-1/4″	023121	DODGE Industrial FC-E-104R	780395	DODGE Industrial FC-ED-104R	780415	DODGE Industrial FC-ED-104R MOD	5
1-3/8″	023122	DODGE Industrial FC-E-106R	780396	DODGE Industrial FC-ED-106R	780416	DODGE Industrial FC-ED-106R MOD	7
1-7/16″	023123	DODGE Industrial FC-E-107R	780397	DODGE Industrial FC-ED-107R	780417	DODGE Industrial FC-ED-107R MOD	6
1-1/2″	023124	DODGE Industrial FC-E-108R	780398	DODGE Industrial FC-ED-108R	780418	DODGE Industrial FC-ED-108R MOD	10
1-5/8″	023125	DODGE Industrial FC-E-110R	—	—	—	—	9
1-11/16″	023126	DODGE Industrial FC-E-111R	780399	DODGE Industrial FC-ED-111R	780419	DODGE Industrial FC-ED-111R MOD	9
1-3/4″	023127	DODGE Industrial FC-E-112R	—	—	—	—	11
1-7/8″	023128	DODGE Industrial FC-E-114R	—	—	—	—	10
1-15/16″	023129	DODGE Industrial FC-E-115R	780400	DODGE Industrial FC-ED-115R	780420	DODGE Industrial FC-ED-115R MOD	10
2″	023130	DODGE Industrial FC-E-200R	780401	DODGE Industrial FC-ED-200R	780421	DODGE Industrial FC-ED-200R MOD	10
2-3/16″	023131	DODGE Industrial FC-E-203R	780402	DODGE Industrial FC-ED-203R	780422	DODGE Industrial FC-ED-203R MOD	14
2-1/4″	023132	DODGE Industrial FC-E-204R	780403	DODGE Industrial FC-ED-204R	780423	DODGE Industrial FC-ED-204R MOD	18
2-7/16″	023133	DODGE Industrial FC-E-207R	780404	DODGE Industrial FC-ED-207R	780424	DODGE Industrial FC-ED-207R MOD	18
2-1/2″	023134	DODGE Industrial FC-E-208R	780405	DODGE Industrial FC-ED-208R	780425	DODGE Industrial FC-ED-208R MOD	17
2-11/16″	023135	DODGE Industrial FC-E-211R	780406	DODGE Industrial FC-ED-211R	780426	DODGE Industrial FC-ED-211R MOD	27
2-3/4″	023136	DODGE Industrial FC-E-212R	—	—	—	—	27
2-15/16″	023137	DODGE Industrial FC-E-215R	780407	DODGE Industrial FC-ED-215R	780427	DODGE Industrial FC-ED-215R MOD	25
3″	023138	DODGE Industrial FC-E-300R	780408	DODGE Industrial FC-ED-300R	780428	DODGE Industrial FC-ED-300R MOD	25
3-3/16″	023139	DODGE Industrial FC-E-303R	—	—	—	—	44
3-1/4″	023140	DODGE Industrial FC-E-304R	—	—	—	—	44
3-7/16″	023141	DODGE Industrial FC-E-307R	780409	DODGE Industrial FC-ED-307R	780429	DODGE Industrial FC-ED-307R MOD	43
3-1/2″	023142	DODGE Industrial FC-E-308R	780410	DODGE Industrial FC-ED-308R	780430	DODGE Industrial FC-ED-308R MOD	42
3-15/16″	023143	DODGE Industrial FC-E-315R	780411	DODGE Industrial FC-ED-315R	780431	DODGE Industrial FC-ED-315R MOD	59
4″	023144	DODGE Industrial FC-E-400R	—	—	—	—	58
4-7/16″ ##	023145	DODGE Industrial FC-E-407R	—	—	—	—	110
4-1/2″ ##	023146	DODGE Industrial FC-E-408R	—	—	—	—	110
4-15/16″ ##	023147	DODGE Industrial FC-E-415R	780412	DODGE Industrial FC-ED-415R	780432	DODGE Industrial FC-ED-415R MOD	130
5″ ##	023148	DODGE Industrial FC-E-500R	—	—	—	—	130

🧱 Vật liệu & xử lý – Độ bền vượt trội Vòng bi con lăn côn DODGE TAF

TAF sử dụng thân gối bằng gang có kết cấu tách nắp, tạo độ cứng vững cao và đồng thời cho phép tháo thay cụm cartridge thuận tiện tại hiện trường. Thiết kế này đặc biệt hữu ích với các thiết bị lớn hoặc những vị trí vòng bi khó tiếp cận, nơi việc tháo toàn bộ gối đỡ sẽ làm tăng đáng kể thời gian bảo trì.

Cụm vòng bi S1 được làm kín hoàn toàn tại nhà máy trước khi giao đến khách hàng. Cách thiết kế này giúp hạn chế cơ hội để bụi, cát hoặc các hạt vật liệu xâm nhập vào bên trong trong quá trình lắp đặt. Đồng thời, DODGE cho biết cụm S1 sử dụng khoảng 75% lượng mỡ ít hơn so với vòng bi kiểu SAF, giúp giảm lượng mỡ cần quản lý trong quá trình vận hành.

Phớt XTS ba môi được giữ bằng cơ cấu cơ khí nhằm duy trì khả năng làm kín trong quá trình vận hành. Thiết kế này hỗ trợ giữ mỡ bên trong và ngăn chặn chất bẩn xâm nhập, đặc biệt hữu ích trong các ứng dụng có nhiều bụi hoặc vật liệu mài mòn.

Đối với môi trường đặc biệt khắc nghiệt, phiên bản TAF Harsh Duty/Defender sử dụng hệ thống làm kín ArmorTect với bốn điểm tiếp xúc và hai gờ chắn bụi, kết hợp lượng mỡ lithium-complex được nạp đầy tại nhà máy.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

🔁 Tương thích – Thay thế – Mở rộng Vòng bi con lăn côn DODGE TAF

Lợi thế nổi bật nhất của DODGE TAF là khả năng thay thế dạng lắp trực tiếp cho vòng bi gối đỡ SAF. Khi nâng cấp từ SAF sang TAF, doanh nghiệp có thể tận dụng kết cấu lắp đặt hiện hữu trong nhiều trường hợp, đồng thời chuyển sang phần tử lăn côn có khả năng chịu tải cao hơn.

Đây là lựa chọn đáng cân nhắc cho những nhà máy đang sử dụng SAF nhưng gặp tình trạng vòng bi hỏng sớm do tải cao, nhiễm bẩn hoặc sai lệch trục. TAF được thiết kế để giải quyết đồng thời các vấn đề này bằng cụm vòng bi làm kín hoàn toàn, phớt XTS và khả năng bù lệch tĩnh ±5°.

TAF cũng có thể mở rộng sang hệ thống giám sát tình trạng thông qua OPTIFY và tự động hóa bôi trơn với OPTIFY Intelli-Lube. Nhờ vậy, vòng bi không chỉ là một linh kiện thay thế mà còn có thể trở thành một phần trong chiến lược bảo trì chủ động của nhà máy.

Một trường hợp ứng dụng thực tế của DODGE cho thấy TAF được sử dụng trên gầu tải cát frac tại một nhà máy hoạt động liên tục. Sau khi thay thế vòng bi dạng tách trước đó, hệ thống TAF giúp loại bỏ nguy cơ nhiễm bẩn khi lắp đặt và đạt thời gian sử dụng dài hơn 8 lần so với giải pháp cạnh tranh trong trường hợp được báo cáo.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế Vòng bi con lăn côn DODGE TAF

DODGE TAF phù hợp với các thiết bị có tải trọng cao, tải kết hợp và yêu cầu cao về khả năng chống nhiễm bẩn. Một số ứng dụng tiêu biểu gồm:

• Băng tải vận chuyển vật liệu
• Gầu tải và hệ thống nâng vật liệu
• Nhà máy xi măng
• Khai khoáng và chế biến khoáng sản
• Nhà máy sản xuất cốt liệu
• Hệ thống xử lý cát và vật liệu rời
• Máy nghiền, sàng và vận chuyển vật liệu
• Nhà máy ngũ cốc và hệ thống xử lý hạt
• Thiết bị vận hành liên tục
• Máy móc chịu tải hướng kính và tải dọc trục lớn
• Các ứng dụng đang sử dụng vòng bi SAF cần nâng cấp
• Các vị trí có nguy cơ nhiễm bụi, cát và hạt rắn cao

Đặc biệt, dòng TAF Harsh Duty được DODGE hướng đến các môi trường có mức độ nhiễm bẩn cao như cốt liệu, khai khoáng, ngũ cốc và xi măng.

📞 Gọi tư vấn theo ngành: 0909 399 174 – Vòng bi con lăn côn DODGE TAF

💡 Tại sao nên mua tại Ngọc Huy Dương?

• Với hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
• Cam kết cung cấp DODGE TAF chính hãng, nguồn gốc rõ ràng.
• Hỗ trợ đối chiếu TAF với SAF theo kích thước lắp đặt.
• Tư vấn model theo đường kính trục, tải trọng, tốc độ quay và môi trường.
• Hỗ trợ lựa chọn gối cố định, gối giãn nở và cấu hình phớt.
• Cung cấp CO/CQ và tài liệu kỹ thuật theo yêu cầu dự án.
• Hỗ trợ tư vấn OPTIFY và giải pháp bôi trơn Intelli-Lube khi cần.
• Dịch vụ kỹ thuật và sau bán hàng trên toàn quốc.
• Đồng hành cùng nhà máy, OEM, kỹ sư thiết kế và nhà thầu EPC tại Việt Nam.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật Vòng bi con lăn côn DODGE TAF

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Để được tư vấn Vòng bi con lăn côn DODGE TAF, khách hàng nên cung cấp đường kính trục, tải hướng kính, tải dọc trục, tốc độ quay, kiểu gối hiện tại và điều kiện môi trường. Ngọc Huy Dương sẽ hỗ trợ đối chiếu model TAF phù hợp và kiểm tra khả năng thay thế cho vòng bi SAF đang sử dụng.

🧩 Phiên bản & Mã sản phẩm Vòng bi con lăn côn DODGE TAF

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

DODGE TAF có nhiều cấu hình theo đường kính lỗ trục, kiểu thân gối, cố định hoặc giãn nở. Các kiểu thân chính gồm gối đỡ 2 bu lông và gối đỡ 4 bu lông, đáp ứng dải kích thước trục khoảng 1-7/16 đến 7 inch.

Ngoài TAF tiêu chuẩn, khách hàng có thể lựa chọn TAF Harsh Duty/Defender cho các ứng dụng có mức độ nhiễm bẩn cao. Phiên bản này được trang bị hệ thống làm kín ArmorTect và nạp đầy mỡ lithium-complex tại nhà máy.

📩 Bạn cần bảng model DODGE TAF đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com

🧩 FAQ – Vòng bi con lăn côn DODGE TAF

1. DODGE TAF là loại vòng bi gì?
DODGE TAF là dòng vòng bi con lăn côn gối đỡ, được phát triển cho các ứng dụng chịu tải cao và có thể thay thế dạng lắp đặt cho vòng bi gối đỡ kiểu SAF.

2. DODGE TAF có thay thế SAF được không?
Có. TAF được DODGE thiết kế tương thích kích thước với vòng bi gối đỡ SAF, giúp thuận tiện cho các ứng dụng nâng cấp hoặc thay thế. Tuy nhiên vẫn cần kiểm tra chính xác kích thước trục, tải và mã sản phẩm trước khi lắp đặt.

3. TAF có khả năng bù lệch trục không?
Có. DODGE công bố TAF có khả năng chịu độ lệch tĩnh lên đến ±5°, cao hơn đáng kể so với mức được nêu cho SAF trong tài liệu so sánh của hãng.

4. TAF có phù hợp với môi trường nhiều bụi không?
Có. TAF tiêu chuẩn sử dụng phớt XTS ba môi và cụm vòng bi S1 làm kín hoàn toàn. Với môi trường đặc biệt khắc nghiệt, phiên bản Harsh Duty/Defender sử dụng hệ thống làm kín ArmorTect nâng cấp để tăng khả năng chống nhiễm bẩn.

5. TAF có thể tích hợp giám sát tình trạng và bôi trơn tự động không?
Có. Thân gối TAF được chuẩn bị để lắp cảm biến OPTIFY và tương thích với OPTIFY Intelli-Lube, hỗ trợ giám sát tình trạng từ xa và tự động hóa quá trình bôi trơn.
