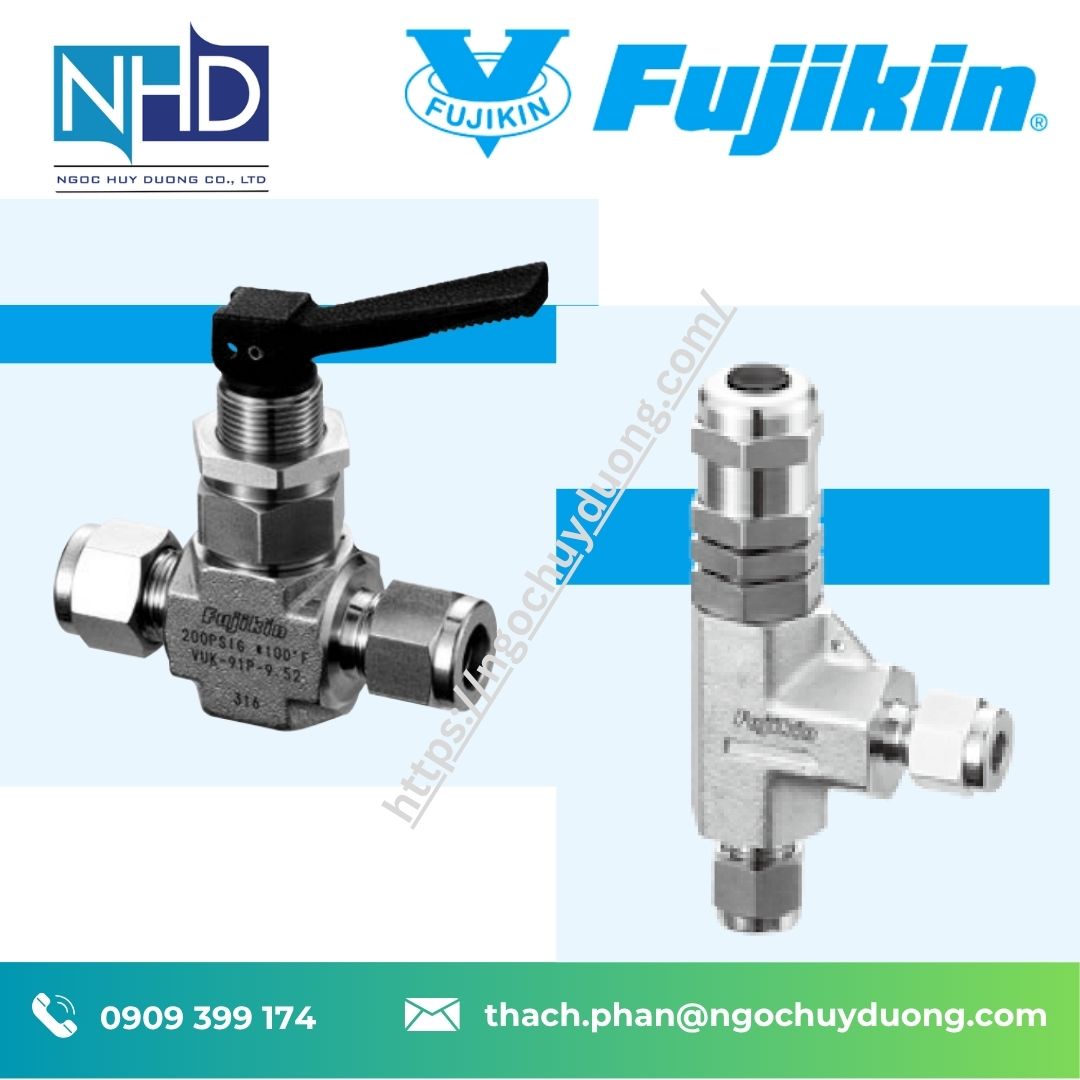

Van xả áp an toàn FUJIKIN & van điều tiết tinh chỉnh FUJIKIN – Kiểm soát áp suất an toàn, điều tiết lưu lượng chính xác

Giải pháp lý tưởng cho hệ thống siêu sạch, chính xác cao

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam

📌 Giới thiệu tổng quan

Van xả áp an toàn Fujikin (Relief Valve) và van điều tiết tinh chỉnh (Todge Valve) của FUJIKIN – Nhật Bản được thiết kế chuyên biệt cho các hệ thống yêu cầu kiểm soát áp suất & lưu lượng chính xác, vận hành ổn định trong môi trường sạch và ăn mòn cao như: bán dẫn, y sinh, hóa chất, khí công nghiệp, năng lượng mới.

• Relief Valve: Tự động xả áp khi vượt ngưỡng cài đặt, bảo vệ thiết bị & hệ thống.
• Todge Valve: Cho phép điều chỉnh lưu lượng siêu nhỏ, ổn định, độ chính xác cực cao.

FUJIKIN – Tập đoàn công nghệ cao của Nhật với hơn 80 năm kinh nghiệm, chuyên cung cấp giải pháp điều khiển lưu chất chuẩn UHP (Ultra High Purity), đạt các chứng chỉ ISO 9001, SEMI, CE, RoHS.

Ngọc Huy Dương – Nhà phân phối chính thức FUJIKIN tại Việt Nam, đảm bảo sản phẩm chính hãng, đầy đủ CO/CQ, hỗ trợ cấu hình, giao hàng nhanh & bảo hành toàn quốc.

📞 Liên hệ tư vấn kỹ thuật: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

⚙️ Tính năng kỹ thuật nổi bật

🔹 Relief Valve – Van xả áp an toàn FUJIKIN

• ✅ Tự động xả áp suất dư, bảo vệ hệ thống chống quá tải
• ✅ Hiệu chuẩn chính xác, độ trễ thấp, xả tức thời khi áp vượt giới hạn
• ✅ Tái đóng nhanh, kín khí tuyệt đối, không ảnh hưởng đến lưu trình
• ✅ Vật liệu chống ăn mòn, thích hợp khí sạch, khí đặc biệt (H₂, O₂…)
• ✅ Có thể hiệu chỉnh áp suất đầu mở theo yêu cầu

🔸 Todge Valve – Van điều tiết tinh chỉnh FUJIKIN

• ✅ Kiểm soát lưu lượng tuyến tính chính xác cực cao
• ✅ Đáp ứng các ứng dụng đo, chiết rót, kiểm chuẩn vi lượng
• ✅ Van xoay kim siêu mịn, không rung, không sốc dòng
• ✅ Chịu được môi trường chân không và áp suất cao
• ✅ Có thể khóa vị trí điều chỉnh sau cài đặt

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn – Van xả áp an toàn FUJIKIN

Thông số kỹ thuật	Relief Valve	Todge Valve
Áp suất làm việc	0.02 ~ 2.5 MPa	0 ~ 3.0 MPa
Áp suất mở (xả)	Cài đặt từ 0.05 MPa trở lên	Không áp dụng
Lưu lượng thiết kế	Tùy model, tối đa 30 SLPM	Cấp microlít – tối đa 10 SLPM
Vật liệu thân	SUS316L, PVDF, PCTFE	SUS316L, PTFE
Nhiệt độ làm việc	-10°C ~ +200°C	-20°C ~ +250°C
Kết nối tiêu chuẩn	NPT, Rc, Tube Weld, Flare	NPT, Tube Weld, Mini Flare
Đệm kín	PTFE, EPDM, FKM	PTFE, Graphite, Kim loại kín



📞 Cấu hình tùy chọn theo nhu cầu thực tế: 0909 399 174

Dưới đây là danh mục model “Globe Type” và “Angle Type” thuộc dòng van V-Series Toggle Valves của Fujikin:

⚙️ Các mã phổ biến theo loại kết nối:

Loại kết nối V-Lok (Tube Fitting):

• Fujikin VURL-941-6.35-0.07

• Fujikin VURL-941-9.52-0.07

• Fujikin VURL-941-12.7-0.07

• Fujikin VURL-941-6-0.07

• Fujikin VURL-941-8-0.07

• Fujikin VURL-941-10-0.07

• Fujikin VURL-941-12-0.07

Loại kết nối Rc (Ren trong hệ mét):

• Fujikin VURL-141B-0.07 (Rc 1/4)

• Fujikin VURL-141D-0.07 (Rc 1/2)

Loại kết nối Female NPT (Ren trong hệ inch):

• Fujikin VURL-141BN-0.07 (NPT 1/8″)

• Fujikin VURL-141DN-0.07 (NPT 1/2″)

Loại kết nối Male NPT (Ren ngoài hệ inch):

• Fujikin VURL-141BNM-0.07

• Fujikin VURL-141CNM-0.07

• Fujikin VURL-141DNM-0.07

Fujikin – Toggle Valves (Globe Type)

• Fujikin VUK-91P-6.35
• Fujikin VUK-91P-9.52
• Fujikin VUK-91P-12.7
• Fujikin VUK-91P-6
• Fujikin VUK-91P-8
• Fujikin VUK-91P-10
• Fujikin VUK-91P-12
• Fujikin VUK-11PA
• Fujikin VUK-11PB
• Fujikin VUK-11PAN
• Fujikin VUK-11PBM
• Fujikin VUK-11PCM
• Fujikin VUK-11PN
• Fujikin VUK-11PNB
• Fujikin VUK-11PNCM

Fujikin – Toggle Valves (Angle Type)

• Fujikin VUK-01P-6.35
• Fujikin VUK-01P-9.52
• Fujikin VUK-01P-12.7
• Fujikin VUK-01P-6
• Fujikin VUK-01P-8
• Fujikin VUK-01P-10
• Fujikin VUK-01P-12
• Fujikin VUK-31PA
• Fujikin VUK-31PB
• Fujikin VUK-31PAN
• Fujikin VUK-31PBM
• Fujikin VUK-31PCM
• Fujikin VUK-31PN
• Fujikin VUK-31PNB
• Fujikin VUK-31PNCM

Van xả áp an toàn Fujikin VURF Series – Thông tin đặt hàng

Mã đặt hàng mẫu: V U R F – 041 L – 6.35 – CR – HA
Ý nghĩa ký hiệu:

1. VURF – Loại van: Relief Valves
2. 041L – Kết nối đầu vào/ra:
   • 041L = V-Lok 1/4″
   • 041L = NPT 1/4″
   • 127 = V-Lok 1/2″
3. 6.35 / 12.7 – Kích thước danh định (mm)
4. CR – Vật liệu gioăng:
   • CR = Cao su Chloroprene
   • Blank = FKM (tiêu chuẩn)
5. HA – Loại tay vặn:
   • HA = có tay thao tác điều áp
   • Blank = loại tiêu chuẩn (không tay)

Bộ lò xo (Spring Kit)

Áp suất đặt (psig/bar)	Màu lò xo	Mã đặt hàng (Size 1/4″)	Mã đặt hàng (Size 1/2″)
50–350 psig (3.4–24.1 bar)	Xanh dương	Van xả áp an toàn Fujikin SK-VURF-6.35-A	SK-VURF-12.7-A
350–750 psig (24.1–51.7)	Vàng	Van xả áp an toàn Fujikin SK-VURF-6.35-B	SK-VURF-12.7-B
750–1500 psig (51.7–103)	Tím	Van xả áp an toàn Fujikin SK-VURF-6.35-C	SK-VURF-12.7-C
1500–2250 psig (103–155)	Cam	Van xả áp an toàn Fujikin SK-VURF-6.35-D	–
2250–3000 psig (155–206)	Nâu	Van xả áp an toàn Fujikin SK-VURF-6.35-E	–
3000–4000 psig (206–275)	Trắng	Van xả áp an toàn Fujikin SK-VURF-6.35-F	–
4000–5000 psig (275–344)	Đỏ	Van xả áp an toàn Fujikin SK-VURF-6.35-G	–
5000–6000 psig (344–413)	Xanh lá	Van xả áp an toàn Fujikin SK-VURF-6.35-H	–



Van cài sẵn áp suất (Factory-Set Relief Valves)

• Van có thể đặt hàng với áp suất cài sẵn từ nhà máy (có thử nghiệm và dán nhãn).
• Để đặt hàng, thêm ký hiệu A–H tương ứng với mã bộ lò xo ở cuối mã van.
  Ví dụ: Van xả áp an toàn Fujikin VURF-041L-6.35-A

Bộ tay xoay mở tay Fujikin Manual Override Handle Kit)

Kích thước danh định	Mã bộ tay xoay	Tương thích với các bộ lò xo
1/4” (6.35 mm)	HK-VURF-6.35	A, B, C
1/2” (12.7 mm)	HK-VURF-12.7	A



🧱 Vật liệu & xử lý – Độ bền vượt trội – Van xả áp an toàn FUJIKIN

• SUS316L đánh bóng điện hóa – tăng khả năng kháng ăn mòn và vệ sinh dễ dàng
• PCTFE / PVDF / PTFE – phù hợp hóa chất mạnh, môi chất siêu sạch
• Lò xo Inconel / Hastelloy – bền nhiệt, chống oxy hóa mạnh
• Gia công chính xác ±1µm đảm bảo độ khít, phản hồi tức thì

🧩 Phiên bản & Model – FUJIKIN Relief & Todge Valve

Model	Mô tả kỹ thuật
RVS-SS-4	Van relief SUS316L 1/4” NPT, áp mở 0.1 MPa
RVS-FE-6	Van relief flare 3/8”, thân fluoropolymer
RV-W-2	Van relief kiểu hàn, dùng cho áp suất cao
TDG-SS-2-MICRO	Van Todge tinh chỉnh dòng cực nhỏ, thân SUS316L
TDG-FE-4-LOCK	Van Todge flare 1/4”, có khóa vị trí, đệm PTFE



📩 Yêu cầu bảng model đầy đủ? Gửi mail: thach.phan@ngochuyduong.com

🔁 Tương thích – Thay thế – Mở rộng – Van xả áp an toàn FUJIKIN

• Tương thích cao với các dòng: Swagelok, Parker, SMC, Hylok…
• Tích hợp dễ dàng với hệ thống điều khiển khí sạch, lọc, manifold
• Thiết kế mô-đun dễ thay thế, không cần thay đổi hệ thống chính
• Có thể gắn trực tiếp với các thiết bị đo, cảm biến, máy phân tích

🎯 Ứng dụng thực tế – Van xả áp an toàn FUJIKIN

• Hệ thống cấp phát khí UHP cho bán dẫn, LCD, điện tử
• Trạm xả áp an toàn cho nồi phản ứng, thiết bị áp suất
• Thiết bị phân tích vi lưu lượng trong phòng lab
• Máy chiết rót vi lượng – y sinh, dược phẩm
• Hệ thống CDA, N₂, O₂ công nghiệp
• Trạm điều khiển điều áp chính xác / manifold khí kỹ thuật

📞 Gọi tư vấn kỹ thuật theo ngành: 0909 399 174

💡 Tại sao nên chọn Ngọc Huy Dương?

• Hơn 15 năm kinh nghiệm phân phối thiết bị FUJIKIN tại Việt Nam
• Kho hàng đa dạng sẵn tại HCM – giao nhanh toàn quốc
• Kỹ sư tư vấn chuyên sâu, cấu hình theo yêu cầu thực tế
• Bảo hành chính hãng – hỗ trợ sau bán hàng tận tâm
• Hợp tác lâu dài cùng các nhà máy, viện nghiên cứu & nhà thầu lớn
