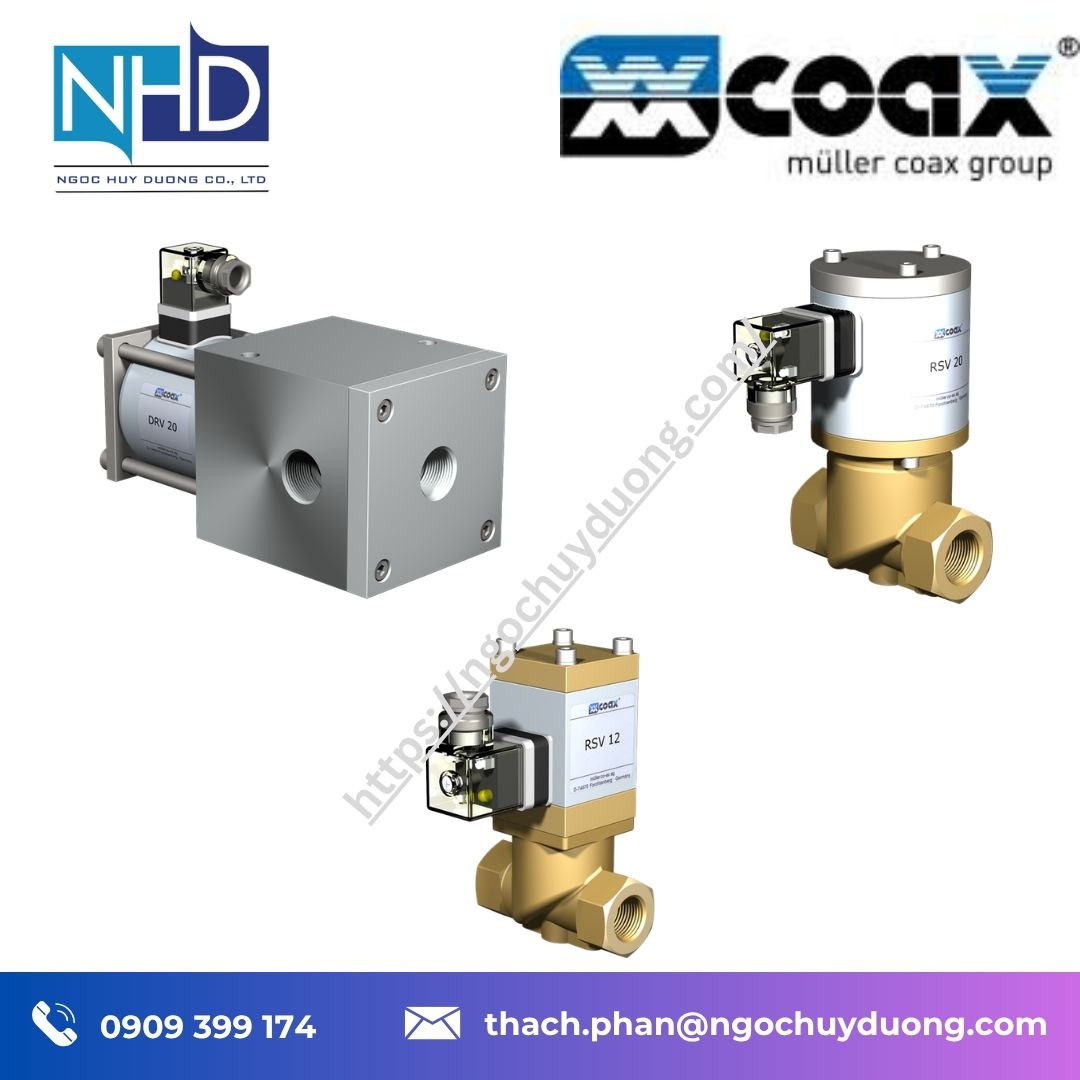

Van điện từ co-ax DRV 12 20 25 – Điều khiển khí nhanh
Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
📌 Giới thiệu tổng quan – Van điện từ co-ax DRV 12 20 25
Van điện từ co-ax DRV 12, DRV 20 và DRV 25 thuộc nhóm van lắp bên của hãng co-ax, được thiết kế để điều khiển dòng môi chất khí trong các hệ thống tự động hóa, thiết bị nâng bằng chân không và các ứng dụng cần chuyển đổi dòng khí nhanh chóng. Dòng sản phẩm gồm ba kích thước chính DRV 12, DRV 20 và DRV 25, tương ứng đường kính danh nghĩa 12 mm, 20 mm và 25 mm. Co-Ax
Khác với dòng van RSV dùng được cho cả khí và chất lỏng, DRV được thiết kế riêng cho môi chất khí và không phù hợp với chất lỏng. Van có cấu tạo ba cửa và ba đường chuyển đổi, cho phép điều khiển hướng dòng khí giữa các cửa theo trạng thái hoạt động của van. Ở trạng thái cơ bản, van ở vị trí thường đóng. Co-Ax
Một đặc điểm quan trọng của dòng DRV là khả năng làm việc với chân không đến 98%. Vì vậy, sản phẩm phù hợp với các thiết bị sử dụng khí nén và chân không, đặc biệt là những hệ thống cần chuyển đổi giữa đường cấp khí và đường xả hoặc điều khiển thiết bị nâng bằng giác hút. Co-Ax
Về khả năng chịu áp suất, DRV 12 có mức chênh áp tối đa 1 bar, trong khi DRV 20 và DRV 25 có thể làm việc với chênh áp tối đa 2 bar. Đây là dòng van dành cho hệ thống áp suất thấp, không phải lựa chọn cho các đường khí có áp suất cao. Co-Ax
Ngọc Huy Dương cung cấp van điện từ co-ax DRV 12, DRV 20 và DRV 25 chính hãng, hỗ trợ lựa chọn kích thước, điện áp và cấu hình phù hợp với hệ thống thực tế.
📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
⚙️ Tính năng kỹ thuật nổi bật – Van điện từ co-ax DRV
- Thiết kế ba cửa: Cho phép chuyển đổi dòng khí giữa các đường kết nối theo trạng thái hoạt động của van.
- Điều khiển trực tiếp bằng điện từ: Không cần cơ cấu điều khiển trung gian phức tạp.
- Làm việc với chân không cao: Có thể sử dụng trong hệ thống chân không đến 98%.
- Đóng mở nhanh: DRV 12 có thời gian mở khoảng 40 mili giây và đóng khoảng 25 mili giây; DRV 20 và DRV 25 có thời gian mở khoảng 160 mili giây và đóng khoảng 100 mili giây. Co-Ax
- Nhiều kích thước: Có ba kích thước 12 mm, 20 mm và 25 mm để lựa chọn theo lưu lượng yêu cầu.
- Làm việc liên tục: Cuộn điện từ có chế độ làm việc liên tục 100%, phù hợp với các hệ thống tự động hóa cần duy trì trạng thái điều khiển. Co-Ax
📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com
📋 Thông số kỹ thuật tiêu chuẩn – Van điện từ co-ax DRV
| Thông số kỹ thuật | DRV 12 | DRV 20 | DRV 25 |
|---|---|---|---|
| Kích thước danh nghĩa | 12 mm | 20 mm | 25 mm |
| Kết nối | G 1/2 | G 3/4 | G 1 |
| Môi chất | Khí | Khí | Khí |
| Chức năng | Thường đóng | Thường đóng | Thường đóng |
| Chân không tối đa | 98% | 98% | 98% |
| Chênh áp tối đa | 1 bar | 2 bar | 2 bar |
| Giá trị lưu lượng | 2,7 m³/giờ | 9,1 m³/giờ | 12,8 m³/giờ |
| Số lần đóng mở | 300 lần/phút | 70 lần/phút | 70 lần/phút |
| Thời gian mở | 40 mili giây | 160 mili giây | 160 mili giây |
| Thời gian đóng | 25 mili giây | 100 mili giây | 100 mili giây |
| Nhiệt độ môi chất | -10 đến +80°C | -10 đến +80°C | -10 đến +80°C |
| Nhiệt độ môi trường | -10 đến +80°C | -10 đến +80°C | -10 đến +80°C |
| Điện áp | 24 V một chiều / 230 V xoay chiều | 24 V một chiều / 230 V xoay chiều | 24 V một chiều / 230 V xoay chiều |
| Cấp bảo vệ | IP65 | IP65 | IP65 |
| Khối lượng | 1,0 kg | 5,6 kg | 5,4 kg |
Thông số được tổng hợp từ tài liệu kỹ thuật của nhà sản xuất. Cấu hình thực tế có thể thay đổi theo môi chất, vật liệu làm kín và yêu cầu của từng ứng dụng. Co-Ax
📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174
Coax RSV 12
Coax RSV 20
Coax RSV 25
Coax RSV 32
Coax RSV 40
Coax RSV 50
Coax DRV 12
Coax DRV 20
Coax DRV 25
Coax KBS 15 Ex
Coax KB 15 Ex
Coax MK 10 Ex
Coax MK / FK 15 Ex
Coax MK / FK 20 Ex
Coax MK / FK 25 Ex
Coax MK / FK 32 Ex
Coax MK / FK 40 Ex
Coax MK / FK 50 Ex
Coax MK 10 DR Ex
Coax MK / FK 15 DR Ex
Coax MK / FK 20 DR Ex
Coax MK / FK 25 DR Ex
Coax MK / FK 32 DR Ex
Coax MK / FK 40 DR Ex
Coax MK / FK 50 DR Ex
🧱 Vật liệu & thiết kế – Độ bền vượt trội
Van điện từ DRV được thiết kế theo nguyên lý cân bằng áp suất, sử dụng cơ cấu hồi vị bằng lò xo và chuyển đổi dòng khí giữa các cửa. Với DRV 12, thân van tiếp xúc với môi chất được chế tạo bằng nhôm, ghế van sử dụng vật liệu tổng hợp trên nền kim loại và vật liệu làm kín gồm NBR, CR theo cấu hình tiêu chuẩn. Co-Ax
Bộ điện từ sử dụng nam châm một chiều. Với nguồn xoay chiều, bộ điện từ được tích hợp bộ chỉnh lưu. Cấp cách điện của cuộn điện từ là H, 180°C, cấp bảo vệ IP65 và chế độ làm việc liên tục đạt 100%. Co-Ax
Thiết kế của van được tối ưu cho môi chất khí và chân không, nhờ đó phù hợp với những hệ thống cần chuyển đổi dòng khí thường xuyên nhưng không yêu cầu áp suất cao.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
🔁 Tương thích – Thay thế – Mở rộng
Dòng van điện từ co-ax DRV có ba kích thước chính gồm DRV 12, DRV 20 và DRV 25. Các kích thước khác nhau giúp người sử dụng lựa chọn theo đường ống và lưu lượng cần thiết.
DRV 12 có kết nối G 1/2, lưu lượng khoảng 2,7 m³/giờ và tốc độ đóng mở lên đến 300 lần/phút. DRV 20 sử dụng kết nối G 3/4, lưu lượng khoảng 9,1 m³/giờ; trong khi DRV 25 sử dụng kết nối G 1, lưu lượng khoảng 12,8 m³/giờ. Co-Ax
Khi thay thế van, cần kiểm tra kích thước kết nối, lưu lượng, áp suất, mức chân không, loại môi chất và điện áp điều khiển. Đặc biệt, DRV không được thiết kế cho chất lỏng nên không nên sử dụng dòng van này để thay thế trực tiếp cho van chuyên dùng cho chất lỏng.
🎯 Ứng dụng thực tế – Van điện từ co-ax DRV
Van DRV phù hợp với những hệ thống sử dụng khí và chân không, đặc biệt là các ứng dụng cần chuyển đổi dòng khí nhanh. Một số ứng dụng tiêu biểu gồm:
- Thiết bị nâng bằng giác hút.
- Hệ thống tạo và điều khiển chân không.
- Máy đóng gói.
- Dây chuyền tự động hóa.
- Thiết bị gắp và di chuyển sản phẩm.
- Máy móc chế tạo.
- Hệ thống điều khiển khí.
- Thiết bị vận chuyển vật liệu bằng chân không.
- Các hệ thống cần chuyển đổi nhanh giữa cấp khí và xả khí.
Nhà sản xuất đặc biệt lưu ý rằng lựa chọn van trong các thiết bị nâng có liên quan trực tiếp đến khả năng giữ tải khi xảy ra mất điện hoặc mất nguồn. Vì vậy, khi sử dụng DRV cho thiết bị nâng bằng chân không, cần đánh giá đúng yêu cầu an toàn của toàn bộ hệ thống. Co-Ax
📞 Gọi tư vấn theo ngành: 0909 399 174
💡 Tại sao nên mua van điện từ co-ax DRV tại Ngọc Huy Dương?
- Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
- Cung cấp sản phẩm co-ax chính hãng.
- Hỗ trợ lựa chọn đúng kích thước DRV 12, DRV 20 hoặc DRV 25.
- Tư vấn theo áp suất, lưu lượng và mức chân không.
- Hỗ trợ lựa chọn điện áp điều khiển.
- Cung cấp tài liệu kỹ thuật và chứng từ sản phẩm.
- Hỗ trợ kỹ thuật trước và sau khi mua hàng.
- Giao hàng và hỗ trợ kỹ thuật trên toàn quốc.
- Đồng hành cùng nhà máy, kỹ sư thiết kế, nhà thầu và đơn vị chế tạo máy.
📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174
Để được tư vấn van điện từ co-ax DRV 12, DRV 20, DRV 25, vui lòng cung cấp kích thước đường ống, loại khí, áp suất làm việc, mức chân không, lưu lượng và điện áp điều khiển. Ngọc Huy Dương sẽ hỗ trợ lựa chọn cấu hình phù hợp với hệ thống.
🧩 Phiên bản & Mã sản phẩm – Van điện từ co-ax DRV
Các mã sản phẩm chính của dòng DRV gồm:
co-ax DRV 12
co-ax DRV 20
co-ax DRV 25
Trong đó, DRV 12 có cỡ 12 mm, lưu lượng 2,7 m³/giờ và chênh áp tối đa 1 bar. DRV 20 có cỡ 20 mm, lưu lượng 9,1 m³/giờ và chênh áp tối đa 2 bar. DRV 25 có cỡ 25 mm, lưu lượng 12,8 m³/giờ và chênh áp tối đa 2 bar. Cả ba phiên bản đều được thiết kế cho môi chất khí và có khả năng làm việc với chân không đến 98%. Co-Ax
