🏷️ Van Carten Controls HB/HBA và DCS – Giải pháp khí siêu tinh khiết

Được cung cấp bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

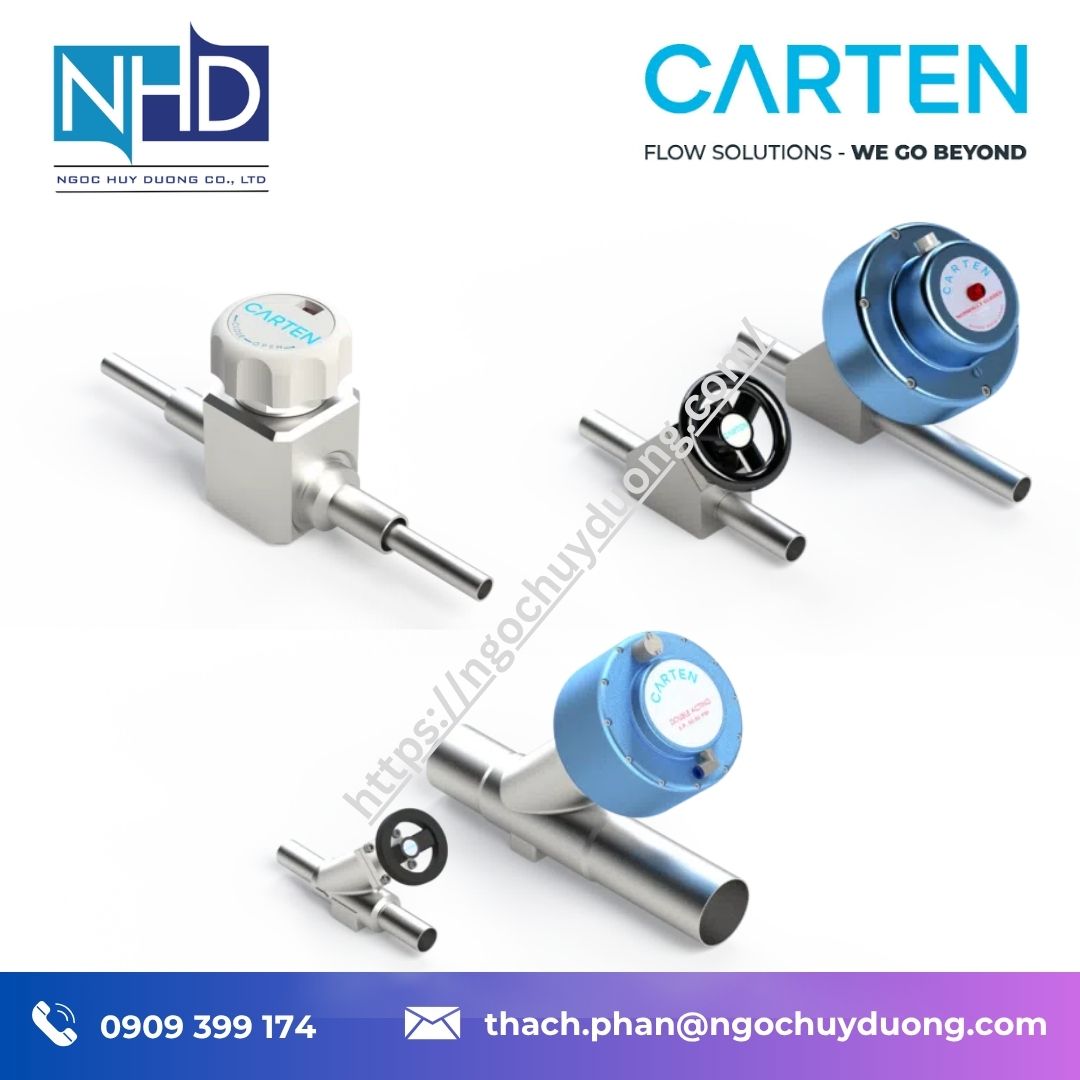

📌 Giới thiệu tổng quan về van Carten Controls HB/HBA và DCS

Carten Controls HB/HBA và DCS là hai dòng van chuyên dụng cho hệ thống khí có độ tinh khiết siêu cao, đặc biệt trong ngành sản xuất chất bán dẫn. Cả hai được thiết kế nhằm kiểm soát dòng khí, hạn chế rò rỉ và đáp ứng yêu cầu nghiêm ngặt về độ sạch trong các dây chuyền công nghệ.

Dòng HB/HBA sử dụng cơ cấu ống xếp nhiều lớp, phù hợp với các ứng dụng đóng ngắt khí có lưu lượng từ trung bình đến lớn. HB là phiên bản vận hành bằng tay, còn HBA hỗ trợ điều khiển bằng khí nén, giúp đáp ứng cả nhu cầu thao tác trực tiếp và tự động hóa.

Trong khi đó, DCS Series là dòng van màng có hai đường bao kín độc lập. Đường dẫn thứ cấp vẫn duy trì khả năng bao chứa ngay cả khi đường dẫn chính đóng hoặc mở, tạo thêm lớp bảo vệ đối với các loại khí độc, ăn mòn hoặc nguy hiểm.

Hai dòng sản phẩm có thể được lựa chọn cho những vị trí khác nhau trong hệ thống cấp khí, tủ phân phối khí và cụm kết nối thiết bị. <Cite refs={[“turn929622search0″,”turn929622search1”]}/>

⚙️ Tính năng kỹ thuật nổi bật

1. Van ống xếp HB/HBA có độ bền cao

HB/HBA sử dụng ống xếp nhiều lớp, thân thép không gỉ 316L và kết cấu làm kín kim loại bên ngoài. Thiết kế này hỗ trợ hạn chế rò rỉ, phù hợp với hệ thống phân phối khí siêu tinh khiết. Dòng van có kích thước đường ống lên đến 6 inch.

2. Điều khiển linh hoạt

HB vận hành bằng tay, trong khi HBA sử dụng khí nén. Phiên bản khí nén có thể lựa chọn cảm biến xác định vị trí và van điện từ theo cấu hình, hỗ trợ tích hợp vào hệ thống điều khiển của nhà máy.

3. Van màng kép DCS tăng cường khả năng bao chứa

DCS có hai đường dẫn với lớp bao kín thứ cấp bằng kim loại. Thiết kế này tạo hàng rào bảo vệ bổ sung cho các ứng dụng sử dụng khí có mức độ nguy hiểm cao, đặc biệt khi cần kiểm soát rò rỉ ngoài đường dẫn chính.

4. Vật liệu chuyên dụng cho khí tinh khiết

HB/HBA sử dụng thân thép không gỉ 316L, ống xếp 316Ti và đế van PCTFE tiêu chuẩn. DCS sử dụng thân thép không gỉ 316L và màng ngăn thép không gỉ 316L cho cả hai đường dẫn.

5. Kiểm soát độ sạch và độ kín

Theo nhà sản xuất, HB/HBA được lắp ráp trong phòng sạch ISO Class 4; DCS được lắp ráp và kiểm tra trong phòng sạch Class 10. Các dòng van được kiểm tra rò rỉ bằng khối phổ kế và làm sạch theo quy trình dành cho hệ thống khí tinh khiết. <Cite refs={[“turn929622search0″,”turn929622search1”]}/>

📋 Thông số kỹ thuật van Carten Controls HB/HBA và DCS

Thông số kỹ thuật	HB/HBA Series	DCS Series
Loại van	Van ống xếp	Van màng kép, hai lớp bao chứa
Phương thức vận hành	Bằng tay hoặc khí nén	Bằng tay hoặc khí nén theo cấu hình
Kích thước đường ống	Lên đến 6 inch	Đường chính đến 3/4 inch; đường thứ cấp đến 1 inch
Áp suất vận hành tối đa	HB: 375 PSI; HBA: 250 PSI	250 PSI
Hệ số lưu lượng Cv	Khoảng 1,93–185, tùy cấu hình	0,41–1,2
Vật liệu thân	Thép không gỉ 316L	Thép không gỉ 316L
Vật liệu làm kín chính	Ống xếp 316Ti	Màng ngăn 316L cho cả hai đường dẫn
Đế van tiêu chuẩn	PCTFE	PCTFE
Tùy chọn chịu nhiệt	Đế PI, lên đến 150°C	Đế PFA/PI, lên đến 150°C
Độ nhám bề mặt	Nhỏ hơn 10 micro-inch Ra	Nhỏ hơn 10 micro-inch Ra
Kiểm tra rò rỉ	Khối phổ kế	Khối phổ kế
Tùy chọn	Cảm biến vị trí, van điện từ cho HBA	Tự động hóa tín hiệu đóng/mở theo cấu hình

Lưu ý: Đây là thông số tổng hợp của hai dòng sản phẩm. Giới hạn áp suất, kích thước, hệ số lưu lượng và vật liệu phải được xác nhận theo mã model cụ thể. Với DCS, cần xem xét riêng điều kiện áp suất của đường dẫn chính và đường bao chứa thứ cấp.

Carten Controls DCS 250

Carten Controls DCS 375

Carten Controls DCS 500

Carten Controls DCS 750

Carten Controls DCSA 250

Carten Controls DCSA 375

Carten Controls DCSA 500

Carten Controls GBV 500

Carten Controls HB 751

Carten Controls HB 1000

Carten Controls HB 1501

Carten Controls HB 1500

Carten Controls HB 1502

Carten Controls HB 2000

Carten Controls HB 2502

Carten Controls HB 3002

Carten Controls HB 3004

Carten Controls HB 4000

Carten Controls HB 6004

Carten Controls GBA 500

Carten Controls HBA 751

🧱 Vật liệu và xử lý – Đáp ứng yêu cầu khí siêu tinh khiết

HB/HBA sử dụng thân thép không gỉ 316L kết hợp ống xếp nhiều lớp bằng thép không gỉ 316Ti. Đế PCTFE tiêu chuẩn có thể được thay bằng PI trong các cấu hình cần khả năng chịu nhiệt cao hơn.

DCS sử dụng thân thép không gỉ 316L và màng ngăn 316L cho cả đường dẫn chính lẫn đường dẫn thứ cấp. Thiết kế bao chứa kép giúp tạo thêm lớp bảo vệ đối với khí nguy hiểm. Đế van tiêu chuẩn bằng PCTFE; tùy chọn PFA hoặc PI được cung cấp cho các ứng dụng phù hợp.

Carten Controls công bố các bề mặt tiếp xúc có độ nhám nhỏ hơn 10 micro-inch Ra, quy trình làm sạch bằng nước khử ion và kiểm tra rò rỉ theo tiêu chuẩn của từng dòng. Những đặc điểm này hỗ trợ giảm nguy cơ nhiễm bẩn trong hệ thống khí công nghệ.

🔁 Tương thích – Thay thế – Mở rộng

Khi lựa chọn van HB/HBA hoặc DCS, cần kiểm tra kích thước đường ống, áp suất vận hành, lưu lượng, loại khí và kiểu kết nối.

• Chọn HB/HBA khi cần van ống xếp đóng ngắt khí, đặc biệt ở đường ống có lưu lượng lớn.
• Xem xét DCS khi ứng dụng yêu cầu đường bao chứa thứ cấp để tăng cường kiểm soát khí nguy hiểm.
• Xác nhận vật liệu đế van phù hợp với môi chất và nhiệt độ.
• Kiểm tra nhu cầu điều khiển bằng tay, khí nén hoặc tín hiệu trạng thái.
• Đối chiếu bản vẽ và mã cấu hình trước khi thay thế thiết bị hiện hữu.

🎯 Ứng dụng thực tế

Hai dòng van được sử dụng trong các ứng dụng khác nhau của hệ thống khí công nghệ:

• HB/HBA: Phân phối khí số lượng lớn, đóng ngắt cuối tuyến, hệ thống lọc và tinh chế khí, tủ phân phối van VMB.
• DCS: Điểm kết nối nhánh, đóng ngắt khí tại thiết bị, tủ phân phối van, bảng phân phối khí và cụm Gas Stick.
• Hệ thống khí nguy hiểm: DCS phù hợp để xem xét khi quy trình cần lớp bao chứa thứ cấp cho khí độc hoặc ăn mòn.

Việc lựa chọn phải dựa trên đánh giá rủi ro, điều kiện vận hành và cấu hình được nhà sản xuất xác nhận. <Cite refs={[“turn929622search0″,”turn929622search1”]}/>

💡 Tại sao nên mua tại Ngọc Huy Dương?

Ngọc Huy Dương hỗ trợ khách hàng tra cứu và lựa chọn thiết bị công nghiệp theo yêu cầu của nhà máy. Khách hàng có thể trao đổi để xác định dòng van phù hợp, đối chiếu thông số áp suất và lưu lượng, lựa chọn vật liệu làm kín, kiểm tra kiểu kết nối và tra cứu tài liệu kỹ thuật trước khi đặt hàng.

🧩 Phiên bản và mã sản phẩm

• HB Series: Van ống xếp vận hành bằng tay.
• HBA Series: Van ống xếp vận hành bằng khí nén, có tùy chọn cảm biến vị trí và van điện từ.
• DCS Series: Van màng kép có đường bao chứa thứ cấp, với các kích thước đường chính và đường thứ cấp theo cấu hình.

Mã đặt hàng cần được xác nhận theo kích thước, kiểu kết nối, phương thức vận hành và vật liệu đế van. Không nên suy ra mã đầy đủ chỉ từ tên dòng sản phẩm.

❓ Câu hỏi thường gặp

1. HB/HBA và DCS khác nhau như thế nào?

HB/HBA là van ống xếp, còn DCS là van màng kép có đường bao chứa thứ cấp nhằm tăng cường kiểm soát khí nguy hiểm.

2. HB và HBA khác nhau ra sao?

HB vận hành bằng tay; HBA vận hành bằng khí nén và có thể tích hợp phụ kiện điều khiển theo cấu hình.

3. DCS có thể dùng với khí độc không?

DCS được thiết kế với lớp bao chứa thứ cấp cho các ứng dụng khí nguy hiểm. Cần xác nhận tính tương thích vật liệu và yêu cầu an toàn của hệ thống trước khi sử dụng.

4. Áp suất vận hành tối đa là bao nhiêu?

HB được công bố tối đa 375 PSI, HBA tối đa 250 PSI và DCS tối đa 250 PSI. Giới hạn thực tế phụ thuộc model và điều kiện vận hành.

5. Cần thông tin gì để chọn đúng van?

Cần cung cấp loại khí, áp suất, lưu lượng, kích thước đường ống, kiểu kết nối và yêu cầu điều khiển.
