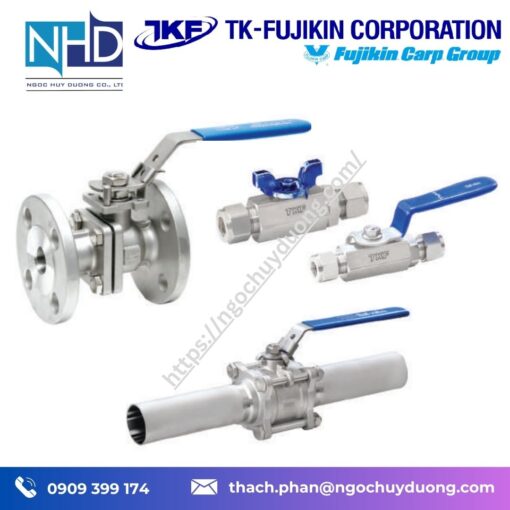

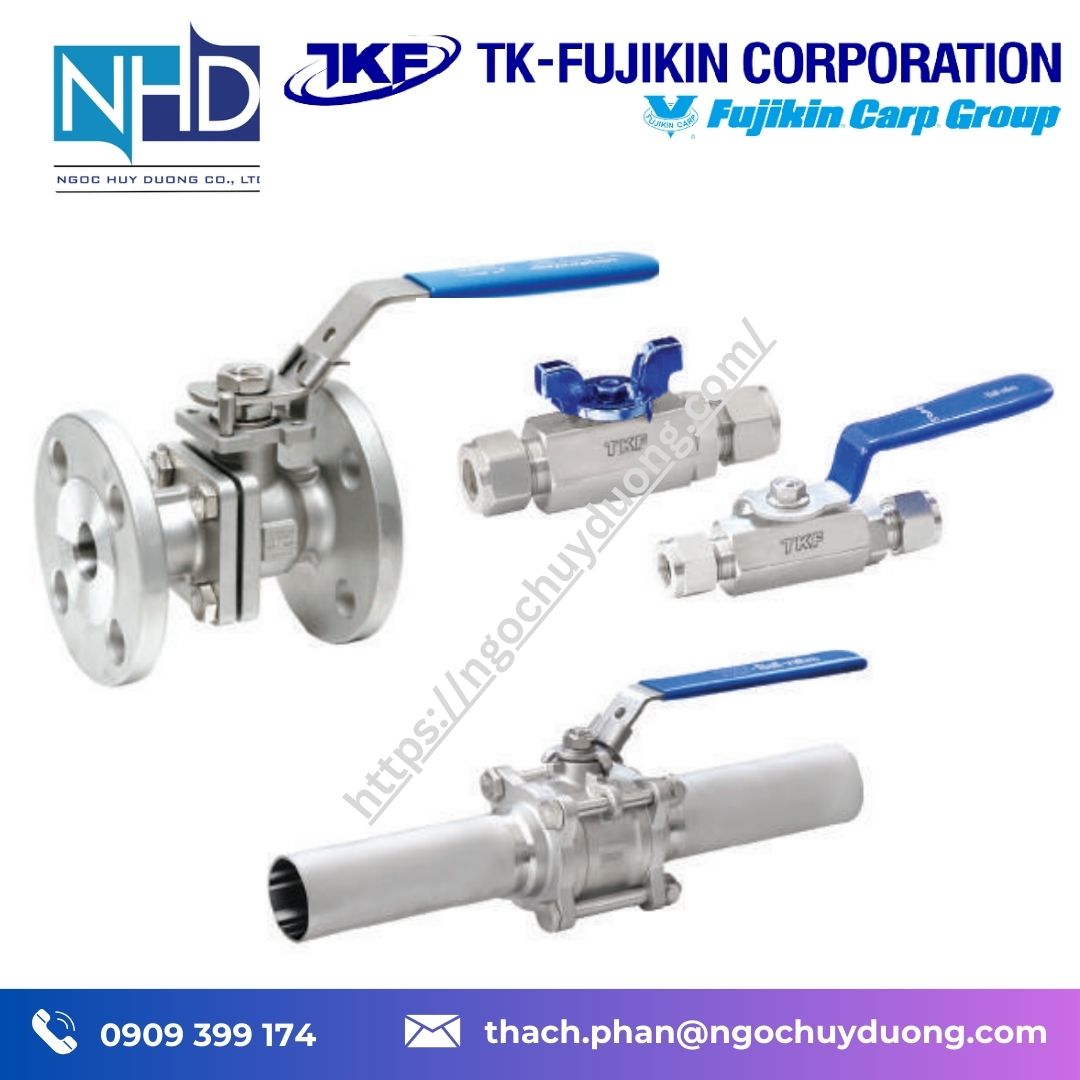

Van bi siêu sạch TK-FUJIKIN – Giải pháp tối ưu cho ngành bán dẫn và vi sinh
Được phân phối chính hãng bởi Ngọc Huy Dương – Nhà cung cấp thiết bị công nghiệp hàng đầu tại Việt Nam
📌 Giới thiệu tổng quan
Van bi siêu sạch TK-FUJIKIN (Clean Ball Valves) được thiết kế chuyên biệt cho các ứng dụng yêu cầu độ tinh khiết cao như sản xuất bán dẫn (semiconductor), phân phối khí siêu sạch, hệ thống nước làm mát quá trình, dược phẩm và vi sinh. Với khả năng đảm bảo độ kín tuyệt đối, độ sạch cao, lưu lượng lớn và an toàn vận hành, van đáp ứng tiêu chuẩn khắt khe của các nhà máy trên toàn thế giới.
Thương hiệu TK-FUJIKIN xuất xứ Nhật Bản, nổi tiếng toàn cầu trong lĩnh vực van, fittings và thiết bị kiểm soát dòng chảy siêu sạch. Sản phẩm đạt các tiêu chuẩn AP Grade, BA Grade, EP Grade, đảm bảo CO/CQ đầy đủ, cùng các chứng nhận quốc tế về chất lượng và an toàn.
Ngọc Huy Dương là nhà phân phối chính thức van TK-FUJIKIN tại Việt Nam, cam kết hàng chính hãng 100%, dịch vụ kỹ thuật chuyên nghiệp, bảo hành toàn quốc.
📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
⚙️ Tính năng kỹ thuật nổi bật – Van bi siêu sạch TK-FUJIKIN
- Độ sạch cao – Oil Free: Sản xuất và lắp ráp trong môi trường kiểm soát, loại bỏ hoàn toàn dầu mỡ.
- Vật liệu inox 316L / 304 – chống ăn mòn, phù hợp môi trường hóa chất và vi sinh.
- Ghế van PTFE – chịu nhiệt từ -10°C đến 80°C, độ bền cao, chống bám bẩn.
- Đa dạng kết nối: Lok, Butt Weld, Flange, TW, phù hợp nhiều tiêu chuẩn đường ống.
- Áp suất vận hành:
- Two-Pieces Hex Type: 6.9 MPa (1000 PSI)
- Two-Pieces JIS 10K & Three-Pieces: 1 MPa (145 PSI)
- Dễ bảo trì: Thiết kế tháo lắp nhanh, thuận tiện vệ sinh và kiểm tra.
- Tiêu chuẩn quốc tế: AP, BA, EP Grade – phù hợp ngành bán dẫn, y tế, dược phẩm.
📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com
📋 Thông số kỹ thuật tiêu chuẩn – Van bi siêu sạch TK-FUJIKIN
| Thông số | Giá trị |
| Vật liệu thân | Inox 316L / 304 Stainless Steel |
| Vật liệu seat | PTFE |
| Nhiệt độ làm việc | -10°C ~ 80°C |
| Áp suất tối đa | 1 MPa / 6.9 MPa (tùy dòng) |
| Kích thước | 1/4” – 4” |
| Loại kết nối | Lok, Butt Weld, Flange, Pipe |
| Cấp độ hoàn thiện | AP, BA, EP Grade |
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📞 Hỗ trợ chọn cấu hình theo yêu cầu: 0909 399 174
🧱 Vật liệu & xử lý – Độ bền vượt trội – Van bi siêu sạch TK-FUJIKIN
- Thân van: Inox AISI 316L / 304 – chống ăn mòn trong môi trường axit nhẹ, hóa chất tinh khiết.
- Bi van: Inox mạ bóng – tối ưu lưu lượng, giảm ma sát, kéo dài tuổi thọ.
- Ghế van (Seat): PTFE – chịu nhiệt, chống bám cặn, dễ vệ sinh.
- Xử lý bề mặt: Đánh bóng cơ khí và điện hóa, đạt độ nhẵn bề mặt phù hợp tiêu chuẩn siêu sạch.
🧩 Phiên bản & Model – TK-FUJIKIN Ball Valves- Van bi siêu sạch TK-FUJIKIN
1. Van bi siêu sạch TK-FUJIKIN Two-Pieces Ball Valve (Hex Type) – Áp suất cao 6.9 MPa
| Order Number | Kết nối | Orifice (mm) | Size |
| 4BL1-SW | 1/4” Lok | 5.0 | 80 mm |
| 6BL1-SW | 3/8” Lok | 7.5 | 92 mm |
| 8BL1-SW | 1/2” Lok | 9.0 | 102 mm |
| 12BL1-SW | 3/4” Lok | 12.5 | 107 mm |
| 16BL1-SW | 1” Lok | 16.0 | 131 mm |
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
2. Van bi siêu sạch TK-FUJIKIN Two-Pieces Ball Valve (JIS 10K) – Áp suất 1 MPa
| Order Number | Kết nối | Size |
| 15ABL1-FL | 15A Flange | 108 mm |
| 20ABL1-FL | 20A Flange | 117 mm |
| 25ABL1-FL | 25A Flange | 127 mm |
| 32ABL1-FL | 32A Flange | 140 mm |
| 40ABL1-FL | 40A Flange | 165 mm |
| 50ABL1-FL | 50A Flange | 178 mm |
| 65ABL1-FL | 65A Flange | 190 mm |
| 80ABL1-FL | 80A Flange | 203 mm |
| 100ABL1-FL | 100A Flange | 229 mm |
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

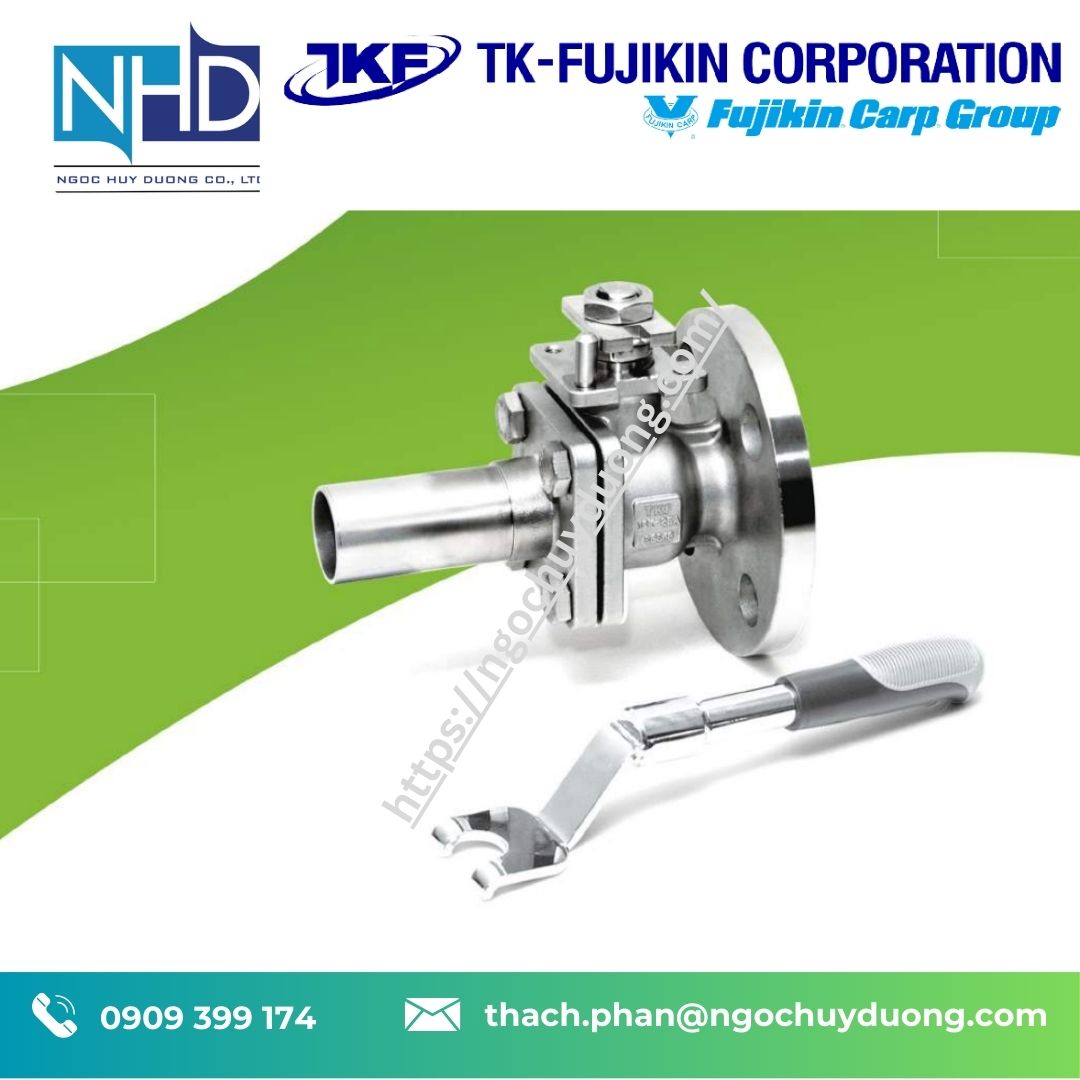

3. Van bi siêu sạch TK-FUJIKIN Three-Pieces Ball Valve – Áp suất 1 MPa
| Order Number | Kết nối | Size |
| 15ABL-TW | 15A Pipe | 140 mm |
| 20ABL-TW | 20A Pipe | 140 mm |
| 25ABL-TW | 25A Pipe | 152 mm |
| 32ABL-TW | 32A Pipe | 190 mm |
| 40ABL-TW | 40A Pipe | 190 mm |
| 50ABL-TW | 50A Pipe | 212 mm |
| 65ABL-TW | 65A Pipe | 250 mm |
| 80ABL-TW | 80A Pipe | 258 mm |
| 100ABL-TW | 100A Pipe | 326 mm |
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📩 Yêu cầu bảng model chi tiết: thach.phan@ngochuyduong.com
Danh mục mã đặt hàng – Van bi TK Fujikin
1. Two-Pieces Ball Valve (Hex. Type) – Van bi 2 mảnh dạng lục giác
- Vật liệu thân: Thép không gỉ 316L hoặc 304
- Vật liệu ghế van: PTFE
- Áp suất tối đa: 6,9 MPa (1000 PSI)
- Nhiệt độ làm việc: -10°C ~ 80°C
| Mã đặt hàng | Kích thước lỗ (mm) | Kích thước danh nghĩa | Kiểu kết nối | A (mm) | H (mm) | I (mm) |
| TK Fujikin 4BL1-SW | 5.0 | 1/4″ | Lok | 80 | 23 | 56 |
| Van bi siêu sạch TK-FUJIKIN 6BL1-SW | 7.5 | 3/8″ | Lok | 92 | 29 | 81 |
| TK Fujikin 8BL1-SW | 9.0 | 1/2″ | Lok | 102 | 35 | 81 |
| TK Fujikin 12BL1-SW | 12.5 | 3/4″ | Lok | 107 | 38 | 103 |
| Van bi siêu sạch TK-FUJIKIN 16BL1-SW | 16.0 | 1″ | Lok | 131 | 45 | 103 |
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
2. Two-Pieces Ball Valve (JIS 10K) – Van bi 2 mảnh tiêu chuẩn JIS 10K
- Vật liệu ghế van: PTFE
- Áp suất tối đa: 1 MPa (145 PSI)
- Nhiệt độ làm việc: -10°C ~ 80°C
| Mã đặt hàng | Kích thước danh nghĩa | Kiểu kết nối | L (mm) | L₀ (mm) | L₁ (mm) | L₂ (mm) | D₁ (mm) | D₂ (mm) | D₃ (mm) | D₄ (mm) | H (mm) |
| Van bi siêu sạch TK-FUJIKIN 15ABL1-FL | 15A | Mặt bích 10K | 108 | 140 | 12 | 1 | 51 | 70 | 95 | 4-Ø15 | 80 |
| TK Fujikin 20ABL1-FL | 20A | Mặt bích 10K | 140 | 140 | 14 | 1 | 57 | 75 | 100 | 4-Ø15 | 80 |
| TK Fujikin 25ABL1-FL | 25A | Mặt bích 10K | 160 | 160 | 14 | 1 | 67 | 90 | 125 | 4-Ø19 | 90 |
| TK Fujikin 32ABL1-FL | 32A | Mặt bích 10K | 180 | 160 | 16 | 2 | 79 | 100 | 135 | 4-Ø19 | 120 |
| TK Fujikin 40ABL1-FL | 40A | Mặt bích 10K | 200 | 178 | 16 | 2 | 85 | 105 | 140 | 4-Ø19 | 135 |
| TK Fujikin 50ABL1-FL | 50A | Mặt bích 10K | 230 | 200 | 16 | 2 | 95 | 120 | 155 | 4-Ø19 | 143 |
| Van bi siêu sạch TK-FUJIKIN 65ABL1-FL | 65A | Mặt bích 10K | 290 | 320 | 18 | 2 | 110 | 140 | 175 | 4-Ø19 | 165 |
| TK Fujikin 80ABL1-FL | 80A | Mặt bích 10K | 310 | 320 | 18 | 2 | 126 | 150 | 185 | 8-Ø19 | 185 |
| TK Fujikin 100ABL1-FL | 100A | Mặt bích 10K | 460 | 460 | 18 | 2 | 151 | 175 | 210 | 8-Ø19 | 190 |
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
3. Three-Pieces Ball Valve – Van bi 3 mảnh
- Vật liệu ghế van: PTFE
- Áp suất tối đa: 1 MPa (145 PSI)
- Nhiệt độ làm việc: -10°C ~ 80°C
| Mã đặt hàng | Kích thước danh nghĩa | Kiểu kết nối | F (mm) | E (mm) | H (mm) | L (mm) | T (mm) SSS | T (mm) S10S | LG (mm) |
| TK Fujikin 15ABL-TW | 15A | Hàn đối đầu | 21.7 | 101 | 58 | 37 | 1.65 | 2.1 | 140 |
| Van bi siêu sạch TK-FUJIKIN 20ABL-TW | 20A | Hàn đối đầu | 27.2 | 101 | 58 | 37 | 1.65 | 2.1 | 140 |
| TK Fujikin 25ABL-TW | 25A | Hàn đối đầu | 34.0 | 152 | 70 | 37 | 1.65 | 2.8 | 152 |
| TK Fujikin 32ABL-TW | 32A | Hàn đối đầu | 42.7 | 183 | 95 | 47 | 1.65 | 2.8 | 190 |
| Van bi siêu sạch TK-FUJIKIN 40ABL-TW | 40A | Hàn đối đầu | 48.6 | 183 | 95 | 47 | 1.65 | 2.8 | 190 |
| TK Fujikin 50ABL-TW | 50A | Hàn đối đầu | 60.5 | 183 | 105 | 47 | 1.65 | 2.8 | 212 |
| TK Fujikin 65ABL-TW | 65A | Hàn đối đầu | 76.3 | 256 | 143 | 52 | 2.10 | 3.0 | 250 |
| TK Fujikin 80ABL-TW | 80A | Hàn đối đầu | 89.1 | 256 | 154 | 52 | 2.10 | 3.0 | 258 |
| Van bi siêu sạch TK-FUJIKIN 100ABL-TW | 100A | Hàn đối đầu | 114.3 | 302 | 167 | 52 | 2.10 | 3.0 | 326 |
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
🔁 Tương thích – Thay thế – Mở rộng
- Hoàn toàn tương thích với các hệ thống đường ống chuẩn Lok, TW, Flange.
- Có thể thay thế trực tiếp các dòng van bi của Swagelok, Parker, Fujikin V-Series mà không cần chỉnh sửa lớn.
- Dễ dàng nâng cấp hệ thống từ 1 MPa lên 6.9 MPa với dòng Two-Pieces Hex Type.
🎯 Ứng dụng thực tế
- Nhà máy bán dẫn – phân phối khí siêu sạch, nước làm mát.
- Hệ thống xử lý nước RO/DI – yêu cầu độ tinh khiết cao.
- Dây chuyền dược phẩm & vi sinh – chống nhiễm chéo, dễ vệ sinh.
- Nhà máy hóa chất tinh khiết – đảm bảo an toàn vận hành.
- Phòng thí nghiệm & nghiên cứu – kiểm soát chính xác dòng chảy.
📞 Tư vấn ứng dụng chuyên ngành: 0909 399 174
💡 Tại sao nên mua tại Ngọc Huy Dương?
- Hơn 15 năm kinh nghiệm trong thiết bị công nghiệp.
- Hàng chính hãng, giá cạnh tranh, đầy đủ CO/CQ.
- Hỗ trợ kỹ thuật toàn diện, bảo hành toàn quốc.
- Đối tác tin cậy của nhiều nhà máy, kỹ sư và nhà thầu lớn tại Việt Nam.
