Van bi mặt bích Bray KM 20/21 – Chịu áp 40 bar

Được phân phối bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

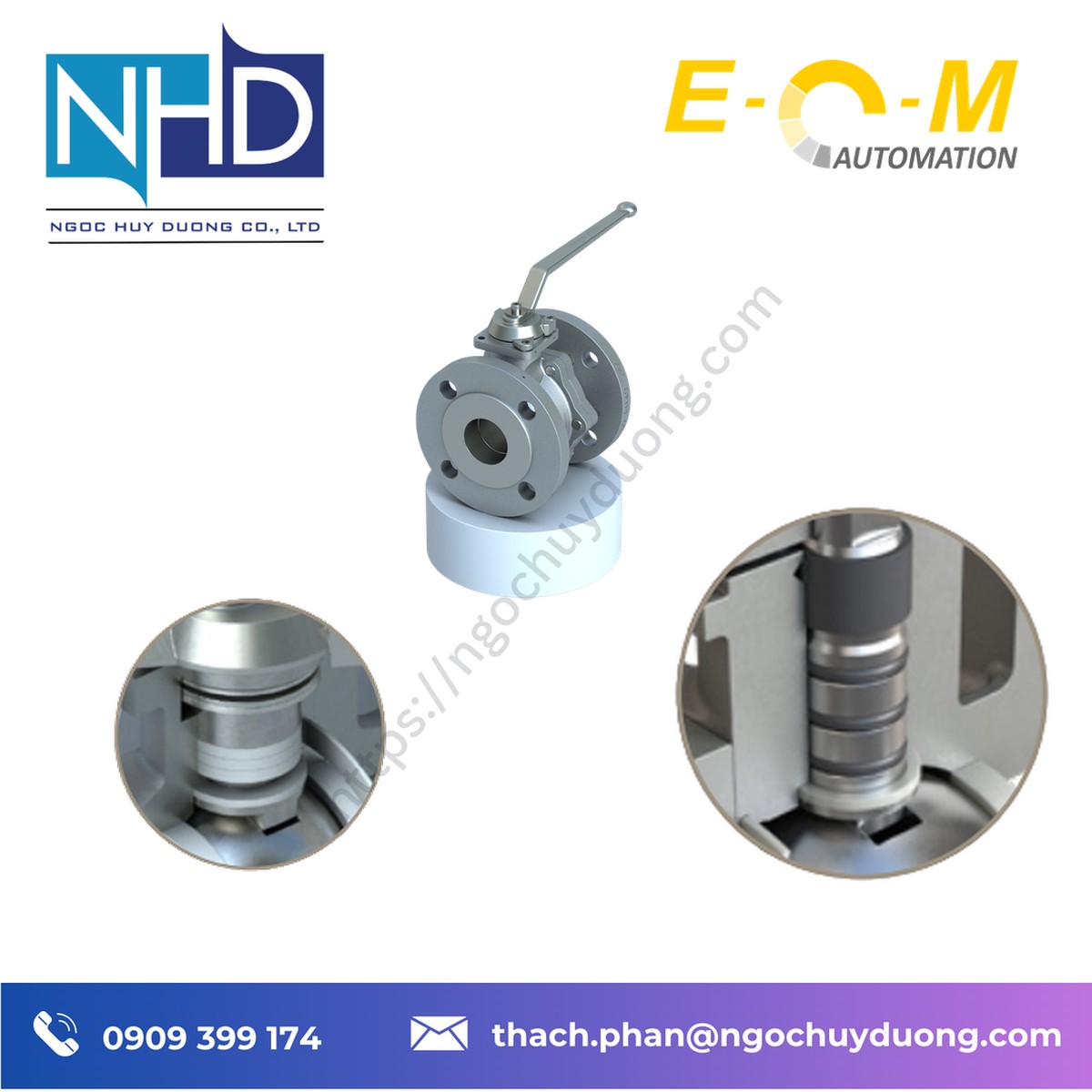

📌 Giới thiệu tổng quan van bi mặt bích Bray KM 20/21

Van bi mặt bích Bray KM 20/21 là dòng van công nghiệp do Kugelhahn Müller phát triển, hiện thuộc danh mục sản phẩm van của Bray. Sản phẩm được thiết kế để đóng mở và kiểm soát dòng chảy trong các hệ thống đường ống công nghiệp, đặc biệt tại những ứng dụng yêu cầu độ kín cao, khả năng chịu áp lực và độ tin cậy trong vận hành dài hạn.

Van có kết cấu thân hai mảnh dạng mặt bích, bi van toàn tiết diện và hệ thống làm kín được thiết kế nhằm hạn chế rò rỉ tại cả vị trí đóng kín và khu vực trục van. Dòng sản phẩm hỗ trợ nhiều tùy chọn vật liệu thân, bi, đệm làm kín và cấu hình phụ kiện, giúp kỹ sư lựa chọn giải pháp phù hợp với môi chất, điều kiện vận hành và yêu cầu lắp đặt thực tế.

Với dải kích thước danh nghĩa DN 15 đến DN 200, áp suất vận hành tối đa được công bố là 40 bar và nhiệt độ làm việc phụ thuộc vào cấu hình làm kín, van bi Bray KM 20/21 có thể được xem xét cho nhiều hệ thống hóa chất, hóa dầu, thực phẩm, dược phẩm và xử lý nước.

Kugelhahn Müller có kinh nghiệm phát triển van công nghiệp phục vụ các môi trường làm việc khắt khe. Sản phẩm KM 20/21 được thiết kế theo những tiêu chuẩn công nghiệp liên quan, hỗ trợ lựa chọn cấu hình phù hợp với yêu cầu về độ kín, khả năng tương thích vật liệu và tích hợp hệ thống.

Công ty TNHH Ngọc Huy Dương cung cấp giải pháp thiết bị công nghiệp và hỗ trợ khách hàng tại Việt Nam trong quá trình lựa chọn cấu hình, đối chiếu thông số kỹ thuật và xác định phương án lắp đặt. Khách hàng nên yêu cầu xác nhận xuất xứ, chứng từ CO/CQ, tình trạng hàng hóa và tài liệu kỹ thuật tương ứng với mã sản phẩm trước khi đặt hàng.

📞 Liên hệ ngay: 0909 399 174 | thach.phan@ngochuyduong.com để được tư vấn van bi mặt bích Bray KM 20/21.

⚙️ Tính năng kỹ thuật nổi bật van bi Bray KM 20/21

1. Thiết kế bi toàn tiết diện, tối ưu lưu lượng

Van được thiết kế với đường dẫn dòng chảy toàn tiết diện, giúp giảm cản trở dòng lưu chất khi van mở hoàn toàn. Cấu hình này phù hợp với các hệ thống đường ống cần duy trì lưu lượng ổn định và hạn chế tổn thất áp suất do tiết diện van.

2. Hệ thống làm kín trục được tăng cường

KM 20/21 sử dụng hệ thống chèn kín trục PTFE có khả năng điều chỉnh tải ép, đồng thời có tùy chọn làm kín bằng O-ring. Cấu hình chèn kín được thiết kế nhằm duy trì độ kín trong quá trình vận hành và hạn chế phát thải rò rỉ ra môi trường. Việc lựa chọn hệ thống làm kín cần dựa trên nhiệt độ, áp suất, môi chất và yêu cầu kiểm soát phát thải của nhà máy.

3. Khả năng làm kín hai chiều

Thiết kế đệm van hỗ trợ yêu cầu làm kín hai chiều, phù hợp với những hệ thống mà hướng dòng chảy có thể thay đổi theo điều kiện vận hành. Theo tài liệu sản phẩm, phép thử độ kín được tham chiếu theo EN 12266-1, cấp Rate A.

4. Linh hoạt về vật liệu và môi chất

Thân van có thể lựa chọn bằng thép carbon hoặc thép không gỉ. Bi van sử dụng thép không gỉ, trong khi vật liệu đệm có các tùy chọn PTFE gia cường và PTFE nguyên sinh đáp ứng yêu cầu tiếp xúc thực phẩm theo cấu hình phù hợp. Các lựa chọn vật liệu khác có thể được xem xét theo yêu cầu đặt hàng.

5. Hỗ trợ tích hợp bộ truyền động

Mặt lắp bộ truyền động theo ISO 5211 cho phép tích hợp các giải pháp điều khiển phù hợp. Tùy cấu hình, van có thể sử dụng tay gạt hoặc được xem xét lắp bộ truyền động để phục vụ yêu cầu tự động hóa đóng mở. Cần xác nhận kiểu lắp, mô-men vận hành và phụ kiện tương thích trước khi lựa chọn bộ truyền động.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com để được hỗ trợ lựa chọn van theo điều kiện làm việc thực tế.

📋 Thông số kỹ thuật tiêu chuẩn van bi mặt bích Bray KM 20/21

Thông số dưới đây được tổng hợp từ tài liệu kỹ thuật của dòng van KM 20/21. Giá trị áp suất cho phép thực tế còn phụ thuộc kích thước, vật liệu thân, loại đệm và nhiệt độ vận hành. Cần đối chiếu bảng áp suất – nhiệt độ của đúng cấu hình trước khi thiết kế hoặc đặt hàng.

Lưu ý kỹ thuật: Không sử dụng áp suất tối đa 40 bar như giá trị áp suất cho phép tại mọi nhiệt độ và mọi kích thước. Khả năng chịu áp phải được xác nhận theo bảng áp suất – nhiệt độ của vật liệu thân và đệm tương ứng. Chứng nhận, tùy chọn an toàn cháy, cấu hình ATEX và các phê duyệt khác cũng cần được xác nhận cho mã đặt hàng cụ thể.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – Van bi mặt bích Bray KM 20/21.

🧱 Vật liệu và xử lý – Độ bền vượt trội van bi Bray KM 20/21

Độ bền của van công nghiệp không chỉ phụ thuộc vào kết cấu cơ khí mà còn chịu ảnh hưởng trực tiếp từ vật liệu tiếp xúc môi chất, vật liệu làm kín, nhiệt độ và điều kiện áp suất. Bray KM 20/21 cung cấp nhiều phương án vật liệu để kỹ sư cân nhắc khi thiết kế hệ thống hoặc thay thế thiết bị hiện hữu.

Thân van bằng thép carbon hoặc thép không gỉ

Thép carbon EN 1.0619 là một lựa chọn cho những ứng dụng công nghiệp phù hợp với điều kiện ăn mòn và yêu cầu cơ học của vật liệu. Thép không gỉ EN 1.4408 là phương án khác dành cho những hệ thống cần cân nhắc khả năng chống ăn mòn. Việc lựa chọn cần dựa trên thành phần hóa học của môi chất, nhiệt độ, áp suất, khả năng xuất hiện tạp chất và yêu cầu vệ sinh của quy trình.

Bi van và trục van bằng thép không gỉ

Bi van được chế tạo từ thép không gỉ EN 1.4408 hoặc EN 1.4404. Trục van sử dụng thép không gỉ Duplex EN 1.4462 theo tài liệu sản phẩm. Những lựa chọn này hỗ trợ yêu cầu về độ bền cơ học và khả năng làm việc trong nhiều môi trường công nghiệp. Tuy nhiên, mức độ tương thích với từng hóa chất vẫn cần được đánh giá theo điều kiện vận hành cụ thể.

Đệm PTFE và hệ thống chèn kín trục

Đệm van có các tùy chọn PTFE gia cường 25% sợi thủy tinh, PTFE gia cường 50% bột thép không gỉ và PTFE nguyên sinh theo cấu hình. Mỗi phương án có đặc tính khác nhau về ma sát, độ cứng và khả năng làm việc trong môi trường cụ thể. Hệ thống chèn kín trục PTFE có tải ép điều chỉnh giúp duy trì lực làm kín trong quá trình vận hành, trong khi tùy chọn O-ring đáp ứng những yêu cầu cấu hình khác nhau.

Lựa chọn vật liệu theo môi chất

Đối với môi trường axit, kiềm, hóa chất ăn mòn, khí công nghiệp hoặc chất lỏng trong dây chuyền sản xuất, kỹ sư cần kiểm tra đồng thời vật liệu thân, bi, trục, đệm và gioăng. Không nên chỉ dựa trên tên gọi thép không gỉ hoặc PTFE để kết luận rằng van phù hợp với mọi loại hóa chất. Đối với oxy, hydro và các môi chất có yêu cầu an toàn đặc biệt, cần xác nhận cấu hình được nhà sản xuất chấp thuận cho đúng dịch vụ.

Việc lựa chọn vật liệu đúng ngay từ giai đoạn thiết kế giúp hạn chế nguy cơ rò rỉ, giảm nhu cầu thay thế phụ tùng và hỗ trợ duy trì độ ổn định của hệ thống đường ống.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🔄 Tương thích – Thay thế – Mở rộng van bi Bray KM 20/21

Van bi Bray KM 20/21 có kết nối mặt bích theo các cấp PN 10, PN 16, PN 25 và PN 40 theo tiêu chuẩn EN 1092-1. Chiều dài lắp đặt theo EN 558 Series 1 hoặc Series 27 và mặt lắp bộ truyền động theo ISO 5211 tạo cơ sở để kỹ sư kiểm tra khả năng tích hợp với hệ thống hiện có.

Khả năng thay thế van hiện hữu

Khi thay thế van trong nhà máy, cần đối chiếu đường kính danh nghĩa DN, cấp áp suất, tiêu chuẩn mặt bích, số lượng và kích thước lỗ bulông, chiều dài lắp đặt, vật liệu thân, loại đệm và điều kiện môi chất. Việc hai sản phẩm cùng có kích thước DN hoặc cùng sử dụng mặt bích không đồng nghĩa với khả năng thay thế trực tiếp.

Đối với các hệ thống đang sử dụng van từ những thương hiệu khác, Ngọc Huy Dương có thể hỗ trợ thu thập thông tin kỹ thuật để đối chiếu với dòng KM 20/21. Khả năng thay thế cần được xác nhận trên bản vẽ, datasheet và điều kiện lắp đặt thực tế; không nên mặc định van tương đương hoàn toàn nếu chưa kiểm tra các thông số quan trọng.

Tích hợp với hệ thống tự động hóa

Mặt lắp ISO 5211 hỗ trợ lựa chọn bộ truyền động phù hợp với cấu hình van. Khi chuyển từ vận hành bằng tay sang tự động hóa, kỹ sư cần xác định mô-men đóng mở, áp suất chênh lệch, chu kỳ vận hành, nguồn năng lượng điều khiển và yêu cầu về tín hiệu phản hồi nếu có. Các phụ kiện như bộ truyền động, hộp công tắc hành trình và bộ định vị cần được lựa chọn riêng theo yêu cầu hệ thống.

Mở rộng cấu hình theo ứng dụng

Dòng KM 20/21 có những tùy chọn cấu hình và vật liệu khác nhau theo yêu cầu. Tài liệu sản phẩm cũng đề cập các phương án đặc biệt như cấu hình an toàn cháy, chống tĩnh điện, chịu nhiệt độ cao, chèn kín graphite và phiên bản áo gia nhiệt. Khả năng cung cấp từng tùy chọn cần được xác nhận với nhà sản xuất theo kích thước và mã sản phẩm cụ thể.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế van bi mặt bích Bray KM 20/21

Nhờ kết cấu mặt bích, bi van toàn tiết diện và nhiều lựa chọn vật liệu làm kín, Bray KM 20/21 có thể được xem xét cho các hệ thống công nghiệp có yêu cầu kiểm soát dòng chảy và độ kín cao. Việc lựa chọn cuối cùng phải dựa trên tính chất môi chất, áp suất, nhiệt độ, cấp mặt bích và các tiêu chuẩn an toàn liên quan.

1. Nhà máy hóa chất

Van có thể được sử dụng trong các tuyến vận chuyển hóa chất dạng lỏng hoặc khí, axit, kiềm và môi chất ăn mòn khi vật liệu thân, bi, đệm và gioăng đã được xác nhận tương thích. Đối với hóa chất nguy hiểm, cần đánh giá thêm yêu cầu kiểm soát rò rỉ và phương án bảo vệ người vận hành.

2. Ngành dầu khí và hóa dầu

Trong các hệ thống hóa dầu, van bi mặt bích có thể đảm nhiệm chức năng đóng mở các tuyến chất lỏng và khí phù hợp với thông số thiết kế. Cần kiểm tra áp suất vận hành, nhiệt độ, tính chất lưu chất, yêu cầu phát thải rò rỉ và chứng nhận cần thiết cho từng vị trí lắp đặt.

3. Dây chuyền thực phẩm và đồ uống

Đối với ứng dụng thực phẩm, lựa chọn vật liệu tiếp xúc lưu chất cần phù hợp với yêu cầu vệ sinh và quy định của dây chuyền. Tài liệu KM 20/21 đề cập tiêu chuẩn tiếp xúc thực phẩm EC 1935 và tùy chọn đệm PTFE nguyên sinh theo cấu hình. Khách hàng cần xác nhận chứng từ vật liệu và phạm vi phê duyệt trước khi sử dụng trong quy trình tiếp xúc trực tiếp với sản phẩm.

4. Nhà máy dược phẩm

Trong hệ thống sản xuất dược phẩm, van có thể được cân nhắc cho các tuyến môi chất phù hợp với cấu hình vật liệu. Cần đánh giá yêu cầu vệ sinh, khả năng làm sạch, tính tương thích hóa chất và tiêu chuẩn thiết kế của toàn bộ hệ thống. Không nên mặc định van tiêu chuẩn là thiết bị vệ sinh chuyên dụng nếu chưa xác nhận các yêu cầu tương ứng.

5. Hệ thống xử lý nước và nước thải

Van bi KM 20/21 có thể được xem xét cho các tuyến nước công nghiệp và nước thải khi điều kiện áp suất, nhiệt độ và vật liệu phù hợp. Với nước có hóa chất xử lý, hàm lượng muối cao hoặc đặc tính ăn mòn riêng, cần đánh giá khả năng tương thích vật liệu trước khi lựa chọn.

6. Hệ thống khí công nghiệp và môi chất đặc biệt

Tài liệu sản phẩm đề cập khả năng ứng dụng với khí, hydro và oxy. Tuy nhiên, các môi chất này có thể đặt ra yêu cầu an toàn riêng về độ sạch, vật liệu, khả năng kín, chống tĩnh điện và quy trình lắp đặt. Chỉ sử dụng cấu hình đã được xác nhận phù hợp với môi chất và điều kiện vận hành cụ thể.

📞 Gọi tư vấn theo ngành: 0909 399 174 – Van bi mặt bích Bray KM 20/21.

💡 Tại sao nên mua van bi Bray KM 20/21 tại Ngọc Huy Dương?

Việc lựa chọn đúng van công nghiệp giúp doanh nghiệp giảm rủi ro sai lệch thông số, hạn chế thời gian dừng máy và kiểm soát chi phí vận hành. Khi tìm mua van bi mặt bích Bray KM 20/21, khách hàng nên ưu tiên đơn vị có khả năng hỗ trợ đối chiếu thông số, cung cấp tài liệu kỹ thuật và tư vấn lựa chọn cấu hình theo điều kiện làm việc thực tế.

• Kinh nghiệm trong lĩnh vực thiết bị công nghiệp: Ngọc Huy Dương có hơn 15 năm kinh nghiệm theo thông tin doanh nghiệp cung cấp, hỗ trợ khách hàng trong quá trình tìm kiếm và lựa chọn thiết bị.
• Hỗ trợ xác minh hàng hóa: Khách hàng có thể yêu cầu xác nhận thương hiệu, mã sản phẩm, xuất xứ và chứng từ CO/CQ theo lô hàng thực tế.
• Tư vấn kỹ thuật: Hỗ trợ đối chiếu kích thước DN, cấp áp suất, tiêu chuẩn mặt bích, vật liệu thân và đệm, nhiệt độ làm việc cùng yêu cầu lắp đặt.
• Hỗ trợ lựa chọn cấu hình: Tư vấn phương án vận hành bằng tay hoặc tích hợp bộ truyền động khi ứng dụng yêu cầu tự động hóa.
• Hỗ trợ sau bán hàng: Hỗ trợ trao đổi về tài liệu kỹ thuật, phụ kiện tương thích và yêu cầu bảo trì theo cấu hình đã cung cấp.
• Giải pháp cho doanh nghiệp: Phục vụ nhu cầu của nhà máy, đơn vị EPC, OEM, kỹ sư thiết kế, bộ phận bảo trì và đơn vị tích hợp hệ thống.

Để bảo đảm lựa chọn đúng sản phẩm, khách hàng nên cung cấp thông số đường ống, môi chất, áp suất và nhiệt độ làm việc, yêu cầu chứng nhận cùng bản vẽ kết nối nếu có. Những thông tin này giúp quá trình xác định cấu hình và báo giá được chính xác hơn.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng và tư vấn kỹ thuật van bi Bray KM 20/21

Công ty TNHH Ngọc Huy Dương hỗ trợ khách hàng tìm hiểu và lựa chọn van bi mặt bích Bray KM 20/21 theo yêu cầu của hệ thống công nghiệp. Để nhận tư vấn, khách hàng nên chuẩn bị kích thước DN, áp suất và nhiệt độ vận hành, loại môi chất, vật liệu mong muốn, tiêu chuẩn mặt bích và số lượng cần mua.

CÔNG TY TNHH NGỌC HUY DƯƠNG

• 🌐 Website: www.ngochuyduong.com
• 📧 Email: thach.phan@ngochuyduong.com
• 📞 Hotline: 0909 399 174

Để được tư vấn van bi mặt bích Bray KM 20/21, vui lòng liên hệ Ngọc Huy Dương qua website, email hoặc hotline. Vui lòng cung cấp thông số ứng dụng để được hỗ trợ đối chiếu cấu hình, kiểm tra tài liệu kỹ thuật và xác nhận báo giá theo yêu cầu thực tế.

🧩 Phiên bản và mã sản phẩm van bi Bray KM 20/21

KM 20/21 là tên dòng van bi mặt bích được tài liệu nhà sản xuất sử dụng. Dòng sản phẩm có nhiều lựa chọn về vật liệu thân, bi, đệm, hệ thống làm kín trục và các cấu hình đặc biệt. Mã đặt hàng chi tiết cần được xác định theo kích thước danh nghĩa, cấp áp suất, vật liệu, kiểu làm kín và phụ kiện yêu cầu.

Các cấu hình được đề cập trong tài liệu sản phẩm bao gồm:

• Van bi mặt bích KM 20/21 với hệ thống chèn kín trục PTFE.
• Van bi mặt bích KM 20/21 với hệ thống làm kín O-ring.
• Cấu hình vật liệu thân thép carbon EN 1.0619.
• Cấu hình vật liệu thân thép không gỉ EN 1.4408.
• Các tùy chọn đệm PTFE gia cường hoặc PTFE nguyên sinh theo yêu cầu.
• Các phiên bản đặc biệt và phụ kiện tùy theo khả năng cung cấp của nhà sản xuất.

Danh sách trên mô tả các phương án cấu hình, không phải danh sách đầy đủ mã đặt hàng. Khách hàng cần bảng model van bi Bray KM 20/21 đầy đủ vui lòng gửi yêu cầu đến thach.phan@ngochuyduong.com để được hỗ trợ xác nhận mã sản phẩm và thông số tương ứng.

🧩 Câu hỏi thường gặp về van bi mặt bích Bray KM 20/21

1. Van bi Bray KM 20/21 có kích thước từ DN bao nhiêu đến DN bao nhiêu?

Theo tài liệu kỹ thuật, dòng KM 20/21 có dải kích thước danh nghĩa từ DN 15 đến DN 200. Kích thước cụ thể cần được lựa chọn theo đường kính đường ống, lưu lượng yêu cầu và tiêu chuẩn kết nối.

2. Áp suất làm việc tối đa của van KM 20/21 là bao nhiêu?

Áp suất vận hành tối đa được công bố là 40 bar. Giá trị cho phép thực tế phụ thuộc kích thước van, vật liệu thân, cấu hình đệm và nhiệt độ vận hành. Cần đối chiếu bảng áp suất – nhiệt độ của đúng cấu hình trước khi sử dụng.

3. Van bi KM 20/21 làm việc trong khoảng nhiệt độ nào?

Với hệ thống làm kín PTFE, dải nhiệt độ được công bố là từ -60°C đến +200°C. Với cấu hình O-ring, dải nhiệt độ là từ -25°C đến +200°C. Khả năng sử dụng thực tế còn phụ thuộc vật liệu và điều kiện vận hành cụ thể.

4. Van bi Bray KM 20/21 có thể sử dụng cho hóa chất và môi chất ăn mòn không?

Có thể xem xét sử dụng cho nhiều loại hóa chất, axit, kiềm, khí và chất lỏng công nghiệp khi vật liệu được lựa chọn phù hợp. Cần kiểm tra khả năng tương thích của thân, bi, trục, đệm và gioăng với môi chất cụ thể trước khi đặt hàng.

5. Van KM 20/21 có thể lắp bộ truyền động tự động không?

Van có mặt lắp bộ truyền động theo ISO 5211, hỗ trợ lựa chọn giải pháp tự động hóa phù hợp. Khi tích hợp, cần xác nhận mô-men vận hành, kiểu lắp, bộ truyền động và phụ kiện điều khiển tương ứng với cấu hình van.
