Gia công cánh khuấy công nghiệp – Phân tích kỹ thuật, vật liệu và quy trình chế tạo

Ngọc Huy Dương – Đơn vị thiết kế & gia công cánh khuấy uy tín tại Việt Nam

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

Trong các hệ thống bồn khuấy trộn công nghiệp, cánh khuấy là bộ phận trực tiếp tác động lên dung dịch hoặc vật liệu, quyết định đến:

• Hiệu quả khuấy trộn (đồng đều, phân tán, hòa tan, phản ứng).

• Năng lượng tiêu thụ (công suất motor, truyền động).

• Tuổi thọ thiết bị (giảm rung, giảm tải, tránh hỏng trục & vòng bi).

Vì vậy, thiết kế và gia công cánh khuấy công nghiệp là một công đoạn kỹ thuật quan trọng, đòi hỏi tính toán chính xác, lựa chọn vật liệu phù hợp và quy trình chế tạo chuẩn mực.

⚙️ Các yếu tố kỹ thuật trong thiết kế cánh khuấy công nghiệp

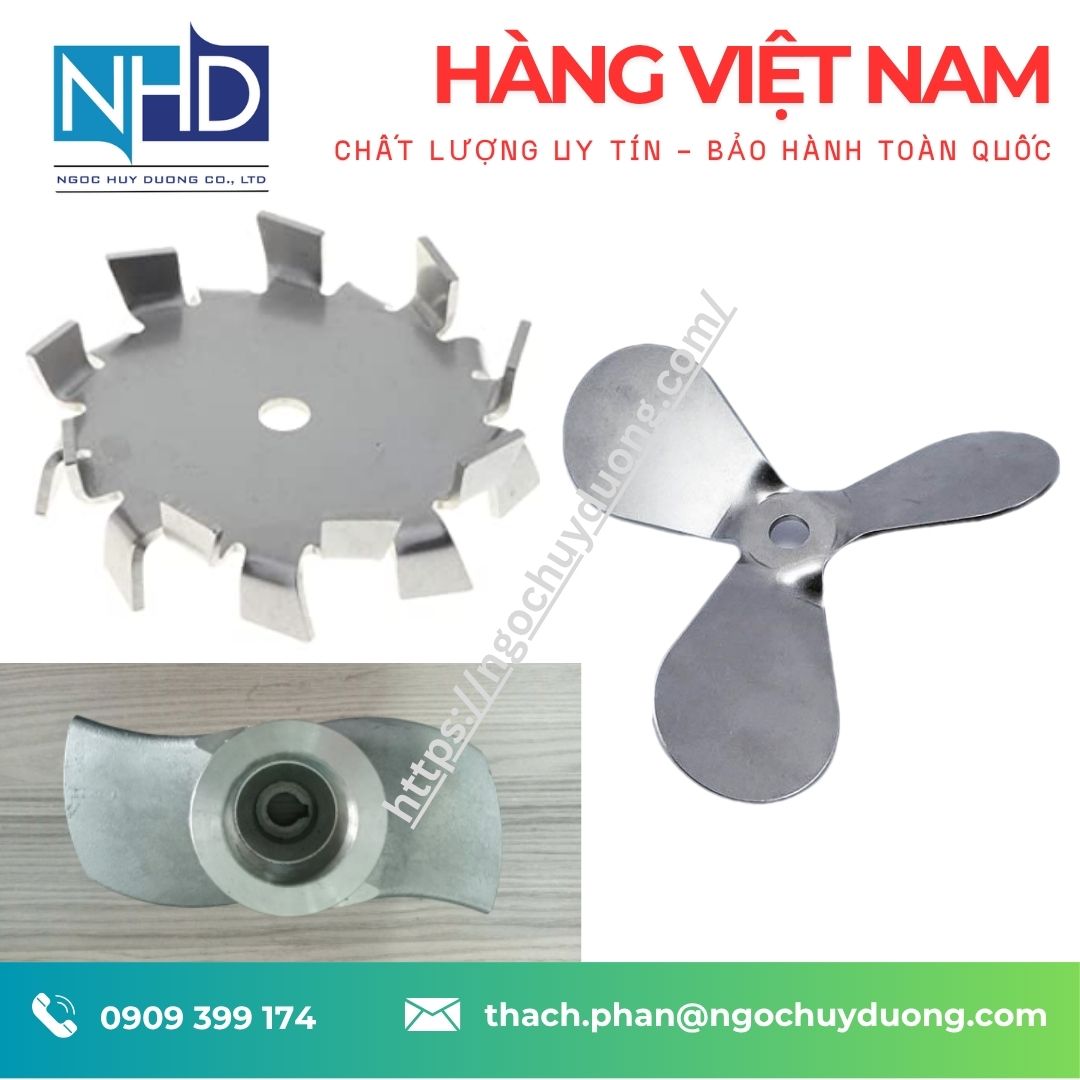

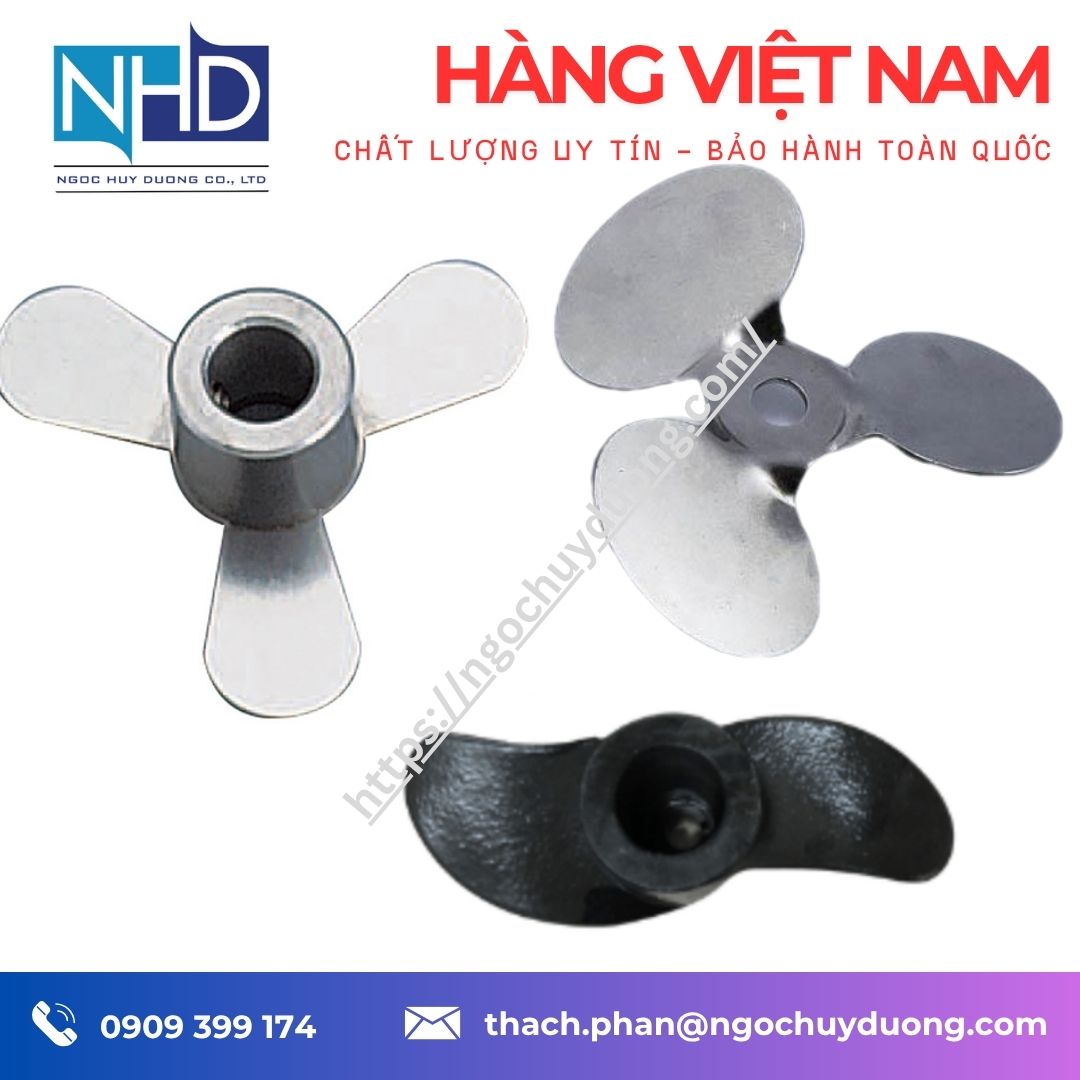

1. Hình dạng & kiểu cánh khuấy công nghiệp

Tùy ứng dụng, cánh khuấy được phân loại:

• Cánh mái chèo (Paddle): đơn giản, dùng cho dung dịch loãng, khuấy đều nhẹ.

• Cánh chân vịt (Propeller): tạo dòng chảy mạnh, khuấy dung dịch lỏng – trung bình.

• Cánh turbine (Flat Blade / Pitched Blade): cho dòng trộn hướng trục hoặc hướng xuyên tâm, phổ biến trong hóa chất, dược phẩm.

• Cánh Rushton: nhiều cánh phẳng, tối ưu cho khuấy khí – lỏng.

• Cánh xoắn (Helical/Anchor): dùng cho dung dịch nhớt cao (keo, polymer).

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

2. Kích thước cánh khuấy công nghiệp

• Đường kính cánh (D) thường chiếm 30–50% đường kính bồn (T).

• Tỷ lệ D/T ảnh hưởng đến lưu lượng dòng chảy và công suất khuấy.

• Góc nghiêng cánh (10°–45°) quyết định hướng dòng trộn (lên/xuống, hướng trục/xuyên tâm).

3. Tốc độ & công suất khuấy

Công suất P thường được tính theo công thức:

P=Np⋅ρ⋅N3⋅D5P = N_p \cdot \rho \cdot N^3 \cdot D^5P=Np​⋅ρ⋅N3⋅D5

Trong đó:

• Np – hệ số công suất (phụ thuộc kiểu cánh).

• ρ – mật độ dung dịch.

• N – tốc độ quay (vòng/s).

• D – đường kính cánh.

4. Cân bằng động

• Gia công chính xác và cân bằng động giúp giảm rung, tăng tuổi thọ motor và hộp số.

• Với cánh lớn (>1m), cân bằng động tĩnh & động là bắt buộc.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🧱 Lựa chọn vật liệu gia công cánh khuấy công nghiệp

1. Gang (FC, FCD, hợp kim Cr)

• Ưu điểm: chịu mài mòn, giá rẻ.

• Ứng dụng: khuấy bùn, xi măng, khai khoáng.

• Nhược điểm: giòn, không dùng cho thực phẩm/dược phẩm.

2. Thép carbon (C45, SS400)

• Ưu điểm: chịu lực, gia công dễ.

• Ứng dụng: bồn công nghiệp lớn, tải trọng cao.

• Nhược điểm: dễ gỉ sét nếu không phủ bảo vệ.

3. Inox 304/316L

• Ưu điểm: chống ăn mòn, an toàn vệ sinh, dễ vệ sinh CIP/SIP.

• Ứng dụng: thực phẩm, dược phẩm, hóa chất tinh khiết.

• Nhược điểm: giá cao hơn thép/gang.

4. Composite / FRP

• Ưu điểm: nhẹ, chống hóa chất mạnh.

• Ứng dụng: xử lý nước, hóa chất ăn mòn.

• Nhược điểm: chịu va đập & tải thấp hơn kim loại.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🛠️ Quy trình gia công cánh khuấy công nghiệp

1. Thiết kế & mô phỏng cánh khuấy công nghiệp

• Phân tích dòng chảy bằng CFD (Computational Fluid Dynamics).

• Tính toán công suất, tốc độ quay và góc nghiêng cánh.

• Lập bản vẽ 2D/3D (SolidWorks, AutoCAD).

2. Chuẩn bị vật liệu cánh khuấy công nghiệp

• Chọn vật liệu theo yêu cầu (inox, thép, gang, composite).

• Kiểm tra chứng chỉ CO/CQ vật liệu.

3. Cắt & tạo hình cánh khuấy công nghiệp

• Cắt laser CNC / plasma / đúc gang để tạo phôi.

• Gia công thô (tiện, phay, doa).

4. Hàn & lắp ráp cánh khuấy công nghiệp

• Hàn TIG/MIG cho inox và thép → mối hàn mịn, không khe hở.

• Kiểm tra mối hàn bằng siêu âm/penetrant test (nếu yêu cầu).

5. Gia công tinh & cân bằng động

• Mài, doa chính xác, đảm bảo độ đồng tâm.

• Kiểm tra & cân bằng động theo ISO 1940-1.

6. Xử lý bề mặt cánh khuấy công nghiệp

• Đánh bóng cơ khí/điện hóa (inox).

• Phủ epoxy, PTFE, ceramic (gang/thép).

• Kiểm tra Ra ≤ 0.8 µm (thực phẩm/dược phẩm).

7. Kiểm tra chất lượng cánh khuấy công nghiệp

• Kiểm tra kích thước, dung sai.

• Chạy thử tải giả lập.

• Xuất chứng nhận CO/CQ.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế cánh khuấy công nghiệp

• Thực phẩm – đồ uống: sữa, bia, nước giải khát, nước mắm, nước sốt.

• Dược phẩm – mỹ phẩm: dung dịch, siro, gel, kem.

• Hóa chất – xử lý nước: axit, kiềm loãng, dung dịch keo tụ, bùn thải.

• Xi măng – luyện kim – khai khoáng: bùn quặng, bùn sét, tro bay.

• Sơn – polymer – cao su: dung dịch nhớt cao, hỗn hợp polymer.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

💡 Tại sao nên chọn Ngọc Huy Dương để gia công cánh khuấy công nghiệp?

• Hơn 15 năm kinh nghiệm trong thiết kế & gia công cơ khí công nghiệp.

• Xưởng CNC hiện đại, máy cắt laser, tiện – phay – hàn TIG/MIG.

• Đội ngũ kỹ sư chuyên môn, tư vấn tối ưu thiết kế.

• Gia công theo bản vẽ hoặc thiết kế riêng, phù hợp từng ngành.

• Kho nguyên liệu inox, thép, gang sẵn có → rút ngắn tiến độ.

• Bảo hành & hậu mãi toàn quốc.
