Thanh trượt dẫn hướng tuyến tính mini Chiaravalli CLC – Giải pháp chuyển động chính xác, nhỏ gọn

Được phân phối bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

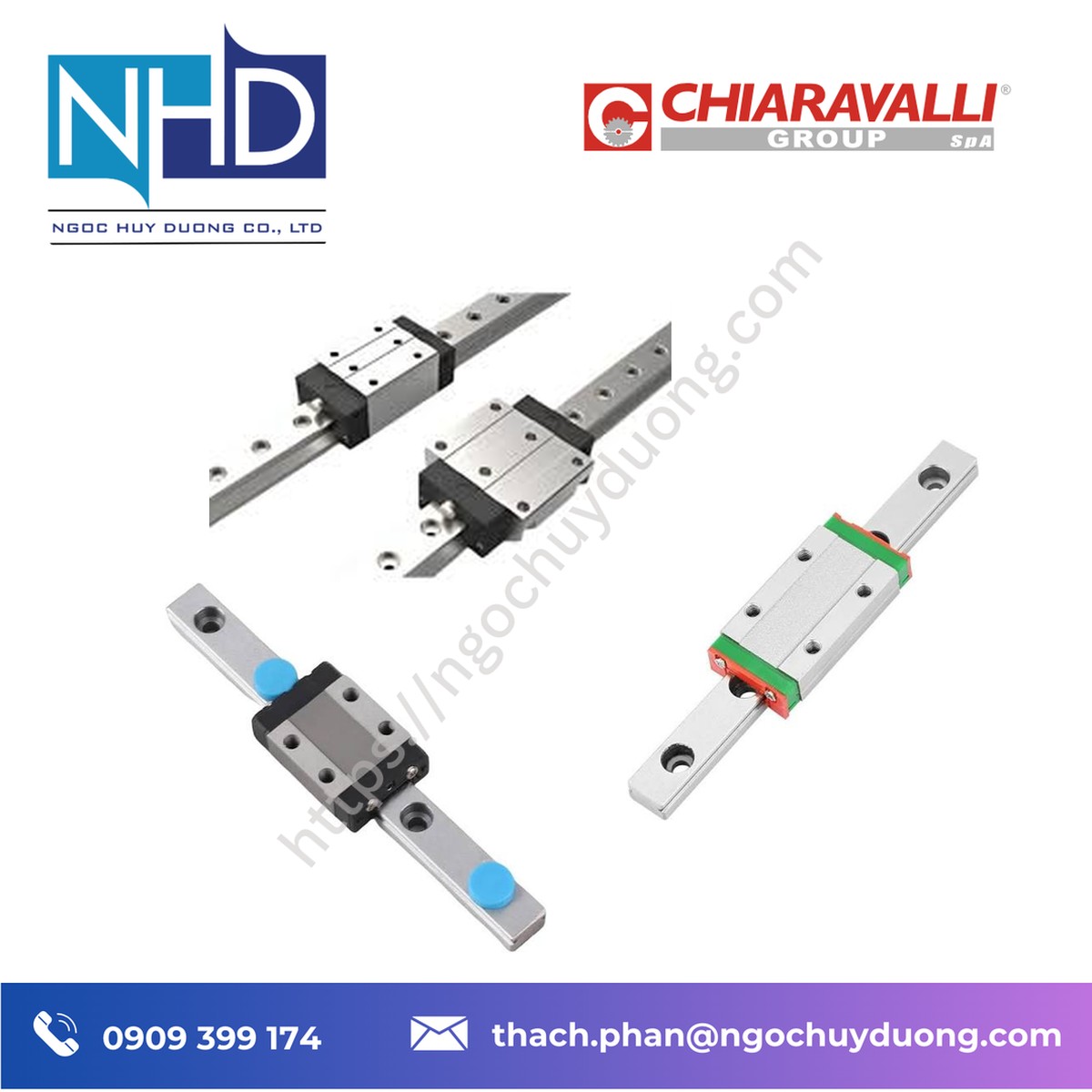

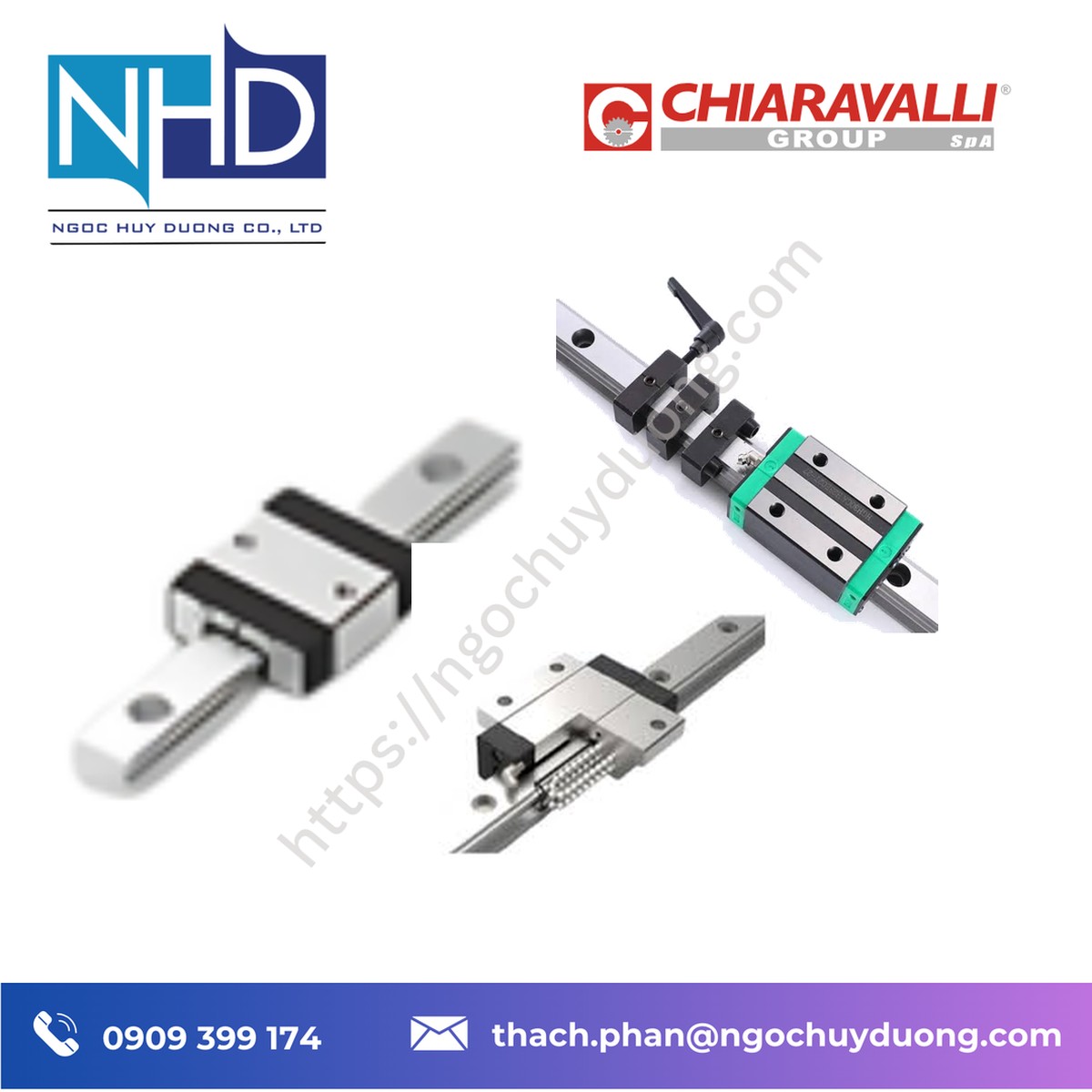

📌 Giới thiệu tổng quan thanh trượt dẫn hướng tuyến tính mini Chiaravalli CLC

Thanh trượt dẫn hướng tuyến tính mini Chiaravalli CLC là dòng linh kiện cơ khí phục vụ các hệ thống chuyển động tịnh tiến yêu cầu kết cấu nhỏ gọn, độ chính xác cao và khả năng vận hành ổn định. Sản phẩm thuộc danh mục Miniature Linear Motion Guides của Chiaravalli Linear Center (CLC), phù hợp với các thiết kế máy tự động hóa cần tối ưu không gian lắp đặt nhưng vẫn phải duy trì độ cứng vững và độ tin cậy trong quá trình làm việc.

Hệ thống dẫn hướng tuyến tính mini sử dụng cơ cấu bi tuần hoàn giữa ray dẫn hướng và con trượt, giúp giảm ma sát khi di chuyển, hỗ trợ chuyển động mượt và duy trì độ ổn định của cụm cơ khí. Tùy cấu hình, sản phẩm có thể đáp ứng các yêu cầu về tải trọng, độ cứng vững, không gian lắp đặt và khả năng chống ăn mòn khác nhau.

Danh mục dẫn hướng tuyến tính mini của CLC có các dòng tiêu biểu như M Series và MB Series. M Series hướng đến kết cấu nhỏ gọn, độ cứng vững cao và phân bố tải theo bốn hướng. MB Series có thiết kế ray và con trượt rộng hơn, tăng khả năng chịu tải và mô men so với dòng M, phù hợp với các ứng dụng cần độ ổn định cao hơn. Một số cấu hình sử dụng vật liệu thép không gỉ, đáp ứng yêu cầu làm việc trong môi trường có nguy cơ ăn mòn hoặc khu vực cần hạn chế phát sinh hạt bụi.

Chiaravalli Group là doanh nghiệp có kinh nghiệm lâu năm trong lĩnh vực linh kiện truyền động công nghiệp. Chiaravalli Linear Center được phát triển để mở rộng danh mục sản phẩm sang các hệ thống chuyển động tuyến tính chính xác, với đội ngũ chuyên môn và năng lực cung cấp giải pháp theo yêu cầu ứng dụng. CLC hợp tác với WON ST, nhà sản xuất hệ thống chuyển động tuyến tính của Hàn Quốc, nhằm cung cấp các sản phẩm chú trọng độ chính xác, độ êm, độ cứng vững và khả năng thay thế linh kiện tương thích trong hệ thống.

Ngọc Huy Dương hỗ trợ khách hàng tại Việt Nam tra cứu dòng sản phẩm, lựa chọn cấu hình và xác minh mã đặt hàng theo yêu cầu thiết kế. Thông tin về tình trạng phân phối, chứng từ CO/CQ, bảo hành và thời gian giao hàng cần được xác nhận theo từng đơn hàng cụ thể.

📞 Liên hệ ngay: 0909 399 174 | thach.phan@ngochuyduong.com – Thanh trượt dẫn hướng tuyến tính mini Chiaravalli CLC.

⚙️ Tính năng kỹ thuật nổi bật của thanh trượt dẫn hướng tuyến tính mini Chiaravalli CLC

• Kết cấu nhỏ gọn, tối ưu không gian: Thiết kế mini phù hợp với các cụm máy có không gian lắp đặt hạn chế, giúp kỹ sư linh hoạt bố trí ray dẫn hướng và cơ cấu chuyển động trong thiết kế máy.
• Phân bố tải theo bốn hướng: Cấu trúc tiếp xúc bi được thiết kế để hỗ trợ tải theo nhiều hướng, góp phần duy trì chuyển động ổn định khi điều kiện tải thay đổi.
• Độ cứng vững cao: M Series kết hợp kết cấu rãnh cung tròn kiểu Gothic và bố trí bi tiếp xúc bốn điểm. MB Series có ray và con trượt rộng hơn, tăng khả năng chịu tải và mô men so với M Series.
• Chuyển động mượt, giảm ma sát: Phần tử lăn hỗ trợ chuyển động tịnh tiến với ma sát thấp, góp phần cải thiện độ êm và tính ổn định của cụm dẫn hướng.
• Thuận tiện khi lắp ráp và bảo trì: Thiết kế giữ bi trên con trượt giúp hạn chế tình trạng bi rơi ra khi tháo lắp, hỗ trợ thao tác bảo trì và thay thế thuận tiện hơn.
• Có tùy chọn vật liệu chống ăn mòn: Các cấu hình bằng thép không gỉ phù hợp với môi trường cần tăng khả năng chống gỉ. Vật liệu cụ thể cần được xác nhận theo mã sản phẩm; riêng MB12 và MB15 có các cấu hình vật liệu thép ổ lăn theo thông tin của nhà sản xuất.

CLC công bố các đặc điểm chất lượng của hệ thống dẫn hướng tuyến tính gồm cấp chính xác H, khả năng thay thế tương thích, độ ồn thấp, chuyển động mượt và giải pháp cải thiện hoặc kéo dài chu kỳ bôi trơn. Khả năng áp dụng từng đặc điểm cần được đối chiếu với đúng dòng sản phẩm và cấu hình đặt hàng.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn thanh trượt dẫn hướng tuyến tính mini Chiaravalli CLC

Thông số thực tế phụ thuộc vào dòng M hoặc MB, kích thước ray, loại con trượt và cấu hình sản phẩm. Không nên chọn mã chỉ dựa trên kích thước danh nghĩa; cần kiểm tra tải trọng, mô men, độ chính xác, kiểu lắp đặt và điều kiện vận hành theo catalogue hoặc datasheet của nhà sản xuất.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

Thông số kỹ thuật	Giá trị hoặc đặc điểm
Loại sản phẩm	Thanh trượt và ray dẫn hướng chuyển động tuyến tính mini
Thương hiệu	Chiaravalli – dòng sản phẩm CLC, hợp tác với WON ST
Dòng sản phẩm tiêu biểu	M Series, MB Series
Cơ cấu phần tử lăn	Bi tuần hoàn
Cấu trúc tiếp xúc	M Series sử dụng rãnh cung tròn kiểu Gothic, bi tiếp xúc bốn điểm ở góc 45 độ
Phân bố tải	Hỗ trợ tải theo bốn hướng theo thiết kế dòng sản phẩm
Độ cứng vững	Thiết kế nhỏ gọn; MB Series có khả năng chịu tải và mô men cao hơn M Series
Vật liệu	Tùy cấu hình; có tùy chọn thép không gỉ, cần xác minh theo mã
Khả năng chống ăn mòn	Phụ thuộc vật liệu và cấu hình xử lý bề mặt
Bôi trơn	Thực hiện theo hướng dẫn của nhà sản xuất và điều kiện làm việc
Bản vẽ kỹ thuật	CLC công bố khả năng cung cấp bản vẽ 3D STEP cho sản phẩm thuộc danh mục phù hợp
Chứng từ và tuân thủ	Thông tin CLC đề cập chứng nhận RoHS và REACH; cần xác nhận phạm vi áp dụng cho mã đặt hàng

Lưu ý: Áp suất làm việc, nhiệt độ làm việc, kích thước kết nối, tải trọng động và tĩnh, tuổi thọ danh định, độ chính xác và kích thước lắp đặt không được gán một giá trị chung cho toàn bộ dòng mini. Vui lòng tham khảo datasheet tương ứng trước khi thiết kế hoặc thay thế.

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – Thanh trượt dẫn hướng tuyến tính mini Chiaravalli CLC.

• Chiaravalli M5CUU
• Chiaravalli M7CUU
• Chiaravalli M9CUU
• Chiaravalli M12CUU
• Chiaravalli M15CUU
• Chiaravalli M20CUU
• Chiaravalli M5NUU
• Chiaravalli M7NUU
• Chiaravalli M9NUU
• Chiaravalli M12NUU
• Chiaravalli M15NUU
• Chiaravalli M20NUU
• Chiaravalli M7LAUU
• Chiaravalli M9LAUU

🧱 Vật liệu và xử lý Độ bền của thanh trượt dẫn hướng tuyến tính mini Chiaravalli CLC

Vật liệu và xử lý bề mặt là các yếu tố quan trọng ảnh hưởng đến độ bền, khả năng chống ăn mòn và độ ổn định của hệ thống dẫn hướng tuyến tính. Với dòng mini Chiaravalli CLC, cần xác định chính xác cấu hình sản phẩm trước khi đánh giá khả năng làm việc trong môi trường đặc thù.

• Vật liệu thép không gỉ: Một số cấu hình M Series và MB Series được chế tạo từ thép không gỉ, phù hợp với môi trường có yêu cầu chống gỉ hoặc cần hạn chế nguy cơ ăn mòn. Cần kiểm tra vật liệu thực tế theo từng mã; không mặc định toàn bộ chi tiết của mọi phiên bản có cùng thành phần vật liệu.
• Vật liệu thép ổ lăn: Theo thông tin nhà sản xuất, các model MB12 và MB15 có cấu hình sử dụng vật liệu thép ổ lăn. Khi lựa chọn cho môi trường ẩm, có hóa chất hoặc yêu cầu vệ sinh cao, cần xác minh chính xác phiên bản và điều kiện sử dụng.
• Xử lý chống ăn mòn: Danh mục CLC giới thiệu các phương pháp xử lý như Raydent, Niploy và phosphate mangan cho các sản phẩm phù hợp. Việc áp dụng cho thanh dẫn hướng mini cụ thể cần được xác nhận từ catalogue hoặc nhà sản xuất.
• Thiết kế phần tử lăn: Hệ thống bi tuần hoàn giảm ma sát giữa ray và con trượt, hỗ trợ chuyển động ổn định và giảm hao mòn khi được lắp đặt, căn chỉnh và bôi trơn đúng hướng dẫn.
• Bảo trì đúng quy trình: Môi trường nhiều bụi, độ ẩm cao, chất lỏng hoặc hóa chất có thể ảnh hưởng đến tuổi thọ. Cần lựa chọn phương án che chắn, bôi trơn và vệ sinh phù hợp với điều kiện vận hành thực tế.

Để tránh lựa chọn sai vật liệu, khách hàng nên cung cấp môi trường sử dụng, tải trọng, hành trình, tốc độ và yêu cầu vệ sinh khi gửi yêu cầu báo giá. Các thông số về độ cứng, tuổi thọ hoặc giới hạn môi trường phải được đối chiếu với tài liệu kỹ thuật của đúng model, không suy luận từ tên dòng sản phẩm.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🔄 Tương thích – Thay thế – Mở rộng hệ thống với Chiaravalli CLC

Thanh trượt dẫn hướng tuyến tính mini thường được sử dụng trong cụm chuyển động có yêu cầu kích thước lắp đặt chính xác. Khi thay thế ray hoặc con trượt hiện hữu, không nên chỉ đối chiếu kích thước danh nghĩa hay hình dáng bên ngoài. Khả năng lắp lẫn phụ thuộc vào kích thước tiết diện, khoảng cách lỗ bắt vít, chiều cao cụm, chiều dài con trượt, cấp chính xác, tải trọng, độ tiền tải và cấu hình phụ kiện.

• Thay thế theo mã sản phẩm: Đối chiếu đầy đủ mã đang sử dụng với mã Chiaravalli CLC tương ứng. Cần kiểm tra bản vẽ kích thước và datasheet trước khi xác nhận tính tương thích.
• Lựa chọn giữa M Series và MB Series: M Series thích hợp khi ưu tiên kết cấu nhỏ gọn. MB Series có ray và con trượt rộng hơn, hướng đến khả năng chịu tải và mô men cao hơn. Hai dòng không nên được xem là thay thế trực tiếp nếu chưa kiểm tra kích thước và điều kiện tải.
• Tích hợp vào máy tự động hóa: Có thể xem xét sử dụng trong các cụm trượt, bàn định vị, cơ cấu cấp phôi và thiết bị chuyển động tuyến tính. Việc tích hợp cần tính đến độ cứng của bệ đỡ, độ song song của ray, phương án truyền động và yêu cầu độ chính xác.
• Hỗ trợ thiết kế cơ khí: Bản vẽ 3D STEP được công bố cho các sản phẩm phù hợp có thể hỗ trợ kiểm tra không gian lắp đặt, thiết kế gá đỡ và phối hợp với các chi tiết khác của máy.
• Mở rộng hệ thống: Khi tăng tải trọng, hành trình hoặc thay đổi điều kiện vận hành, cần tính toán lại tải tĩnh, tải động, mô men và tuổi thọ. Không nên nâng cấp chỉ bằng cách thay con trượt nếu ray và kết cấu lắp đặt không đáp ứng.

Không khẳng định khả năng thay thế trực tiếp cho một thương hiệu khác nếu chưa có bảng đối chiếu kỹ thuật được xác nhận. Ngọc Huy Dương có thể hỗ trợ thu thập thông tin mã cũ, bản vẽ và điều kiện vận hành để kiểm tra phương án thay thế phù hợp.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế của thanh trượt dẫn hướng tuyến tính mini Chiaravalli CLC

Nhờ kết cấu nhỏ gọn và khả năng dẫn hướng chuyển động tịnh tiến, thanh trượt tuyến tính mini có thể được xem xét trong nhiều cụm cơ khí chính xác. Việc lựa chọn dòng M hoặc MB cần căn cứ vào tải trọng, mô men, độ cứng vững, độ chính xác và điều kiện môi trường của từng ứng dụng.

• Máy tự động hóa công nghiệp: Cơ cấu trượt, cụm định vị, bộ phận dịch chuyển chi tiết và các cơ cấu phụ trợ trong dây chuyền lắp ráp.
• Thiết bị điện tử và cơ khí chính xác: Bàn trượt kích thước nhỏ, cơ cấu điều chỉnh vị trí, thiết bị kiểm tra và hệ thống thao tác chi tiết.
• Máy đóng gói: Cụm dẫn hướng cho cơ cấu cấp liệu, định vị hoặc dịch chuyển chi tiết, với điều kiện tải và chu kỳ hoạt động nằm trong giới hạn thiết kế.
• Thiết bị đo lường và kiểm tra: Các cụm chuyển động cần thao tác mượt và kiểm soát vị trí, sau khi xác minh yêu cầu về độ chính xác và độ cứng vững.
• Máy lắp ráp và cơ cấu cấp phôi: Dẫn hướng các chuyển động ngắn hoặc cụm trượt phụ trợ trong dây chuyền sản xuất.
• Thiết bị phòng sạch: Có thể xem xét các cấu hình vật liệu phù hợp trong môi trường cần kiểm soát hạt bụi. Cần đánh giá riêng khả năng bôi trơn, vật liệu và yêu cầu vệ sinh của toàn bộ hệ thống.
• Thiết bị làm việc trong môi trường có nguy cơ ăn mòn: Cân nhắc các phiên bản thép không gỉ hoặc phương án xử lý bề mặt phù hợp sau khi kiểm tra điều kiện tiếp xúc thực tế.

Với các ứng dụng trong ngành thực phẩm, đồ uống, dược phẩm hoặc hóa chất, không nên mặc định thanh trượt tuyến tính mini là thiết bị đáp ứng yêu cầu vệ sinh hay kháng hóa chất. Cần đánh giá vật liệu, chất bôi trơn, khả năng làm sạch và điều kiện vận hành trước khi đưa vào dây chuyền.

Gọi tư vấn theo ứng dụng: 0909 399 174 – Thanh trượt dẫn hướng tuyến tính mini Chiaravalli CLC.

💡 Tại sao nên mua thanh trượt dẫn hướng tuyến tính mini tại Ngọc Huy Dương?

• Kinh nghiệm trong ngành thiết bị công nghiệp: Ngọc Huy Dương có hơn 15 năm kinh nghiệm theo thông tin doanh nghiệp, hỗ trợ khách hàng trong quá trình tìm kiếm và lựa chọn linh kiện công nghiệp.
• Hỗ trợ xác minh mã sản phẩm: Tiếp nhận mã đang sử dụng, hình ảnh, bản vẽ hoặc thông tin thiết kế để hỗ trợ đối chiếu dòng sản phẩm và cấu hình cần đặt hàng.
• Tư vấn theo yêu cầu kỹ thuật: Hỗ trợ làm rõ kích thước, tải trọng, điều kiện làm việc, vật liệu và yêu cầu lắp đặt trước khi khách hàng quyết định lựa chọn.
• Hỗ trợ báo giá và chứng từ: Cung cấp thông tin báo giá, nguồn hàng, chứng từ CO/CQ và điều kiện bảo hành theo từng đơn hàng sau khi xác nhận với nhà cung cấp.
• Đồng hành cùng nhà máy và đơn vị OEM: Hỗ trợ kỹ sư thiết kế, bộ phận bảo trì, nhà máy sản xuất và nhà thầu trong quá trình tra cứu linh kiện, thay thế và lập kế hoạch mua hàng.
• Hỗ trợ sau bán hàng: Tiếp nhận yêu cầu liên quan đến sản phẩm và phối hợp xử lý các vấn đề kỹ thuật theo điều kiện cung cấp đã thống nhất.

Đối với sản phẩm Chiaravalli CLC, khách hàng nên gửi kèm mã sản phẩm, số lượng, bản vẽ lắp đặt và điều kiện sử dụng để được hỗ trợ kiểm tra chính xác hơn. Tình trạng hàng sẵn, thời gian giao hàng, chứng từ và điều kiện bảo hành cần xác nhận tại thời điểm báo giá.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng và tư vấn kỹ thuật thanh trượt dẫn hướng tuyến tính mini Chiaravalli CLC

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com

📧 Email: thach.phan@ngochuyduong.com

📞 Hotline: 0909 399 174

Để được tư vấn lựa chọn thanh trượt dẫn hướng tuyến tính mini Chiaravalli CLC, vui lòng cung cấp mã sản phẩm, kích thước ray, kiểu con trượt, tải trọng dự kiến và môi trường làm việc. Đối với yêu cầu thay thế, nên gửi thêm hình ảnh nhãn sản phẩm, bản vẽ hoặc mã của cụm dẫn hướng hiện hữu để hỗ trợ đối chiếu.

Ngọc Huy Dương tiếp nhận yêu cầu tra cứu sản phẩm, kiểm tra cấu hình, báo giá và xác minh thông tin cung ứng. Các cam kết về nguồn gốc, CO/CQ, bảo hành và thời gian giao hàng được xác nhận theo đơn hàng thực tế.

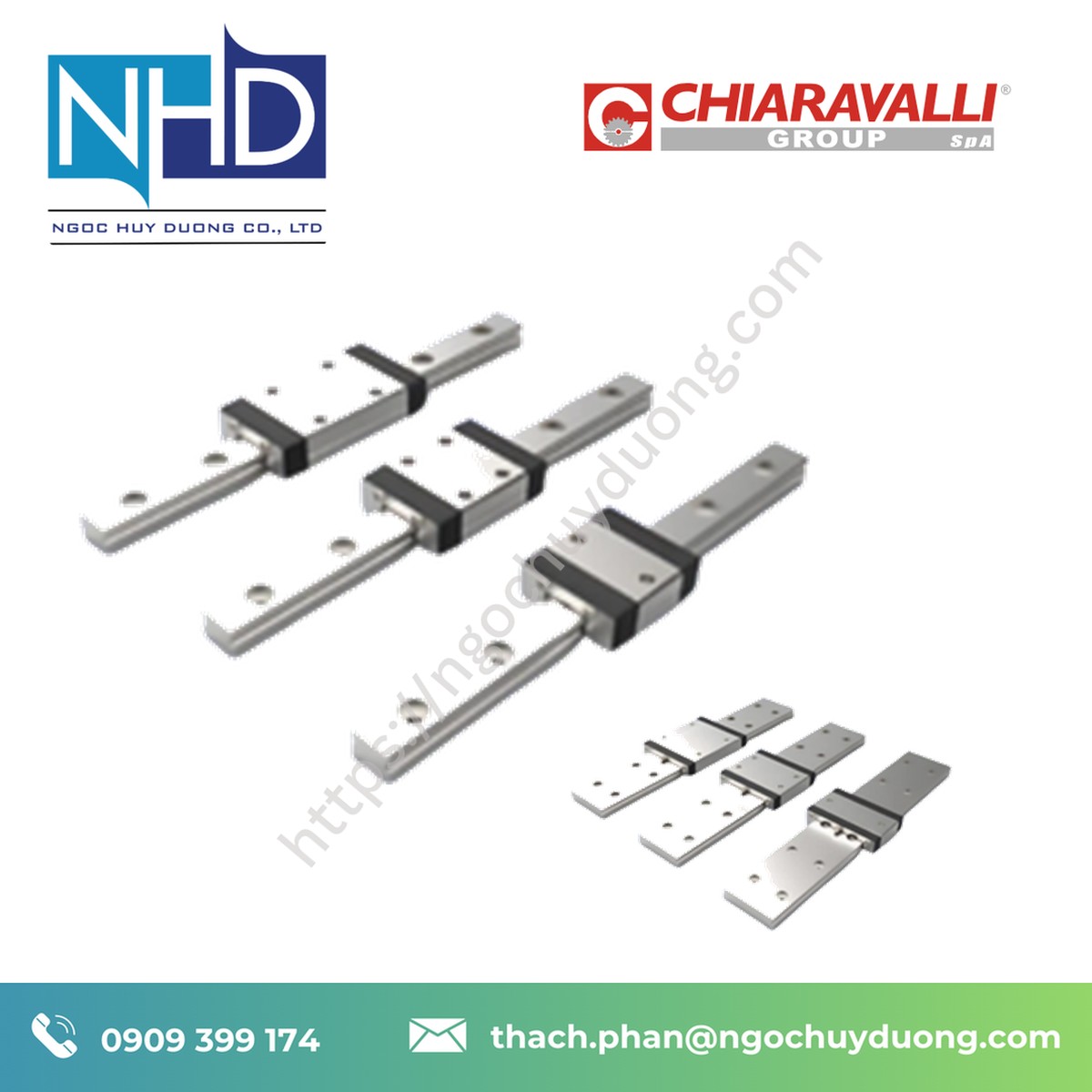

🧩 Phiên bản và mã sản phẩm thanh trượt dẫn hướng tuyến tính mini Chiaravalli CLC

Danh mục thanh trượt dẫn hướng tuyến tính mini Chiaravalli CLC có các dòng sản phẩm với kích thước và kiểu con trượt khác nhau. Trên trang sản phẩm của nhà sản xuất, các mã tiêu biểu được công bố gồm M5NUU, M7NUU, M9NUU, M12NUU, M15NUU và M20NUU thuộc M Series; MB5NUU, MB7NUU, MB9NUU, MB12NUU, MB15NUU và MB20NUU thuộc MB Series. Các mã này đại diện cho cấu hình con trượt tiêu chuẩn theo kích thước tương ứng, nhưng cần kiểm tra lại mã đặt hàng và bản vẽ trước khi mua.

M Series có các biến thể con trượt khác nhau theo chiều dài và cách bố trí lỗ lắp. Ví dụ, dòng LA được công bố các mã M7LAUU và M9LAUU cho cấu hình miniature extra long 4 holes. Cấu hình MB được thiết kế với ray và con trượt rộng hơn nhằm tăng khả năng chịu tải và mô men. Danh sách dưới đây là các mã tiêu biểu đã tra cứu được, không thay thế catalogue đầy đủ hoặc xác nhận rằng mọi mã đều có sẵn tại kho.

• M5NUU
• M7NUU
• M9NUU
• M12NUU
• M15NUU
• M20NUU
• M7LAUU
• M9LAUU
• MB5NUU
• MB7NUU
• MB9NUU
• MB12NUU
• MB15NUU
• MB20NUU

Để nhận bảng model đầy đủ của thanh trượt dẫn hướng tuyến tính mini Chiaravalli CLC, vui lòng gửi yêu cầu đến thach.phan@ngochuyduong.com. Khi yêu cầu báo giá, hãy nêu rõ mã sản phẩm, số lượng, cấu hình ray và con trượt, cũng như các yêu cầu đặc biệt về vật liệu hoặc môi trường sử dụng.

🧩 Câu hỏi thường gặp (FAQ)

1. Thanh trượt dẫn hướng tuyến tính mini Chiaravalli CLC dùng để làm gì?

Sản phẩm được sử dụng để dẫn hướng chuyển động tịnh tiến trong các cụm máy tự động hóa, thiết bị cơ khí chính xác, bàn trượt, cơ cấu định vị và các ứng dụng có không gian lắp đặt hạn chế. Cần lựa chọn đúng cấu hình theo tải trọng, mô men và độ chính xác yêu cầu.

2. M Series và MB Series khác nhau như thế nào?

M Series có thiết kế nhỏ gọn với rãnh cung tròn kiểu Gothic và hệ bi tiếp xúc bốn điểm. MB Series có ray và con trượt rộng hơn, tăng khả năng chịu tải và mô men so với M Series. Việc lựa chọn cần dựa trên kích thước lắp đặt và điều kiện tải thực tế.

3. Thanh trượt mini CLC có chống gỉ không?

Một số cấu hình được chế tạo từ thép không gỉ để tăng khả năng chống ăn mòn. Tuy nhiên, vật liệu phải được xác minh theo đúng mã sản phẩm; không nên mặc định tất cả phiên bản đều sử dụng cùng vật liệu hoặc phù hợp với mọi loại hóa chất.

4. Có thể dùng thanh trượt Chiaravalli CLC để thay thế thương hiệu khác không?

Có thể xem xét phương án thay thế sau khi đối chiếu kích thước ray, khoảng cách lỗ bắt vít, chiều cao con trượt, tải trọng, mô men, cấp chính xác và độ tiền tải. Không nên xác nhận tương thích trực tiếp chỉ dựa trên hình dáng hoặc kích thước danh nghĩa.

5. Cần cung cấp thông tin gì để nhận báo giá thanh trượt dẫn hướng tuyến tính mini Chiaravalli CLC?

Khách hàng nên cung cấp mã sản phẩm, số lượng, cấu hình ray và con trượt, bản vẽ hoặc hình ảnh nhãn sản phẩm nếu cần thay thế. Nếu chưa có mã, hãy gửi kích thước lắp đặt, tải trọng, hành trình và môi trường làm việc để được hỗ trợ lựa chọn. Liên hệ 0909 399 174 hoặc thach.phan@ngochuyduong.com.
