Hộp số Ondrives.US – Trục vít bánh vít và bánh răng trục chéo
Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📌 Giới thiệu tổng quan
Hộp số Ondrives.US gồm dòng hộp số trục vít – bánh vít và hộp số bánh răng trục chéo, được sử dụng để giảm tốc độ quay, tăng mô men và thay đổi hướng truyền động trong các hệ thống máy móc công nghiệp. Hai dòng sản phẩm có nguyên lý truyền động khác nhau, đáp ứng nhiều yêu cầu về tốc độ, tỷ số truyền, mô men, kích thước và độ chính xác.
Hộp số trục vít – bánh vít sử dụng một trục vít ăn khớp với bánh vít để truyền chuyển động. Kiểu truyền động này cho phép tạo ra tỷ số truyền tương đối lớn trong một kết cấu nhỏ gọn, phù hợp với các cơ cấu cần giảm tốc đáng kể. Ondrives.US cung cấp nhiều cấu hình với trục đầu vào, lỗ trục đầu ra, trục đầu ra đơn hoặc trục đầu ra kép. Một số dòng còn có cấu hình phù hợp với động cơ có mặt bích tiêu chuẩn.
Hộp số bánh răng trục chéo sử dụng bánh răng để truyền chuyển động giữa hai trục được bố trí lệch nhau theo góc. Dòng sản phẩm này có nhiều kích thước, tỷ số truyền và kiểu trục khác nhau. Chẳng hạn, mã E15-3A sử dụng trục đầu vào và đầu ra đường kính 6 mm, tỷ số truyền 3:1; mã E30-3 sử dụng lỗ trục 10 mm ở cả đầu vào và đầu ra, tỷ số truyền 3:1.
Ondrives.US cung cấp nhiều lựa chọn từ hộp số kích thước nhỏ đến các cấu hình có khả năng truyền mô men lớn hơn. Một số sản phẩm có độ rơ thấp, phù hợp với cơ cấu yêu cầu chuyển động chính xác. Ví dụ, E15-3A có độ rơ không quá 30 phút cung, trong khi E40-40A cũng có độ rơ không quá 30 phút cung với tỷ số truyền 40:1.
Ngọc Huy Dương hỗ trợ tư vấn lựa chọn hộp số Ondrives.US theo tốc độ quay, mô men, tỷ số truyền, đường kính trục và không gian lắp đặt thực tế.
📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
⚙️ Tính năng kỹ thuật nổi bật

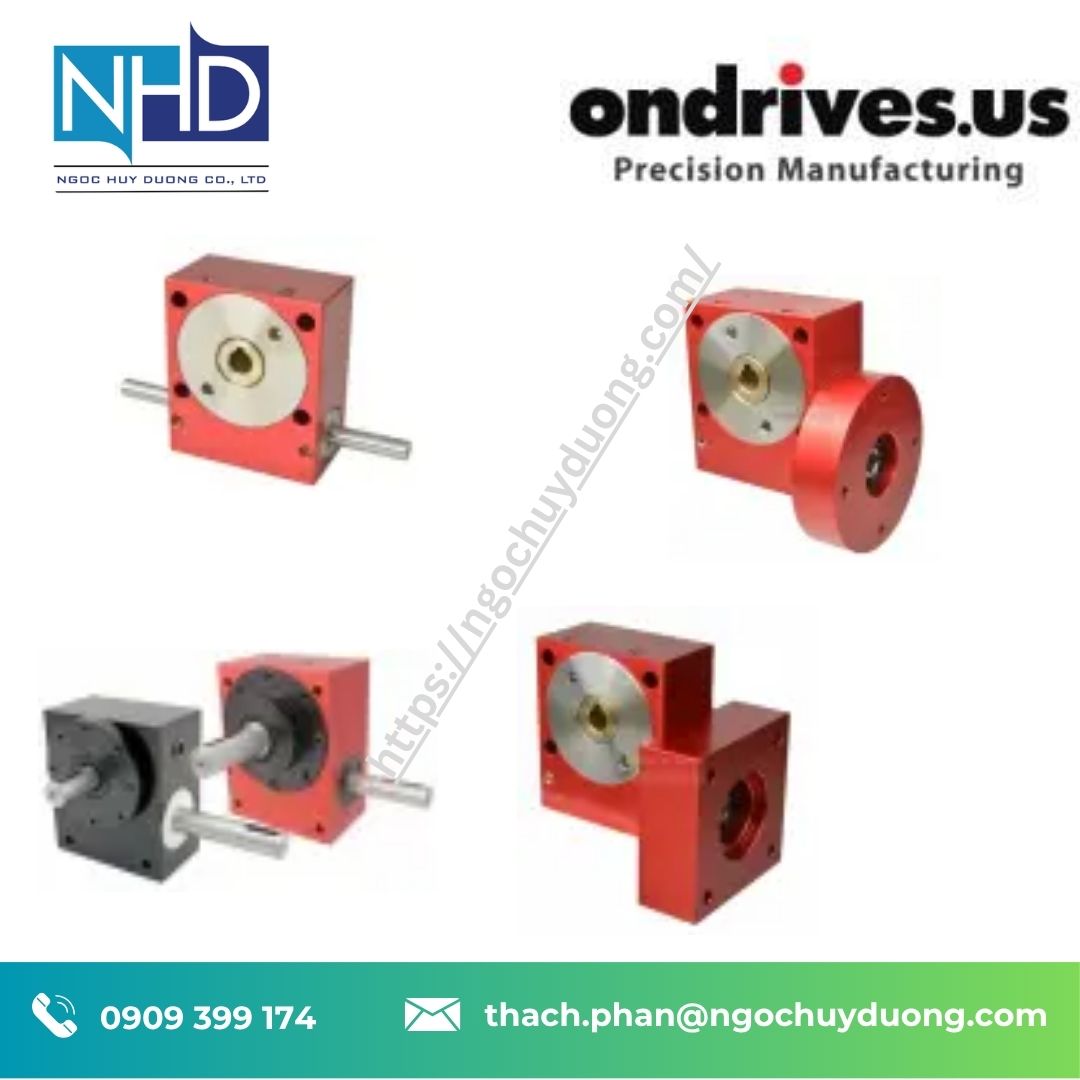

Hộp số trục vít – bánh vít
- Kết cấu nhỏ gọn, phù hợp với nhiều cơ cấu truyền động.
- Có nhiều tỷ số truyền khác nhau, đáp ứng yêu cầu giảm tốc từ thấp đến cao.
- Có cấu hình trục đầu vào – lỗ trục đầu ra.
- Có thể lựa chọn trục đầu ra đơn hoặc trục đầu ra kép tùy dòng.
- Có các phiên bản sử dụng kích thước hệ mét và hệ inch.
- Có những phiên bản đạt độ rơ thấp, phù hợp với cơ cấu cần độ chính xác cao.
- Một số cấu hình có hiệu suất lên đến khoảng 90% tại tốc độ 1.000 vòng/phút. Ví dụ P55-5 và P60-5 đều được công bố hiệu suất 90% tại 1.000 vòng/phút.

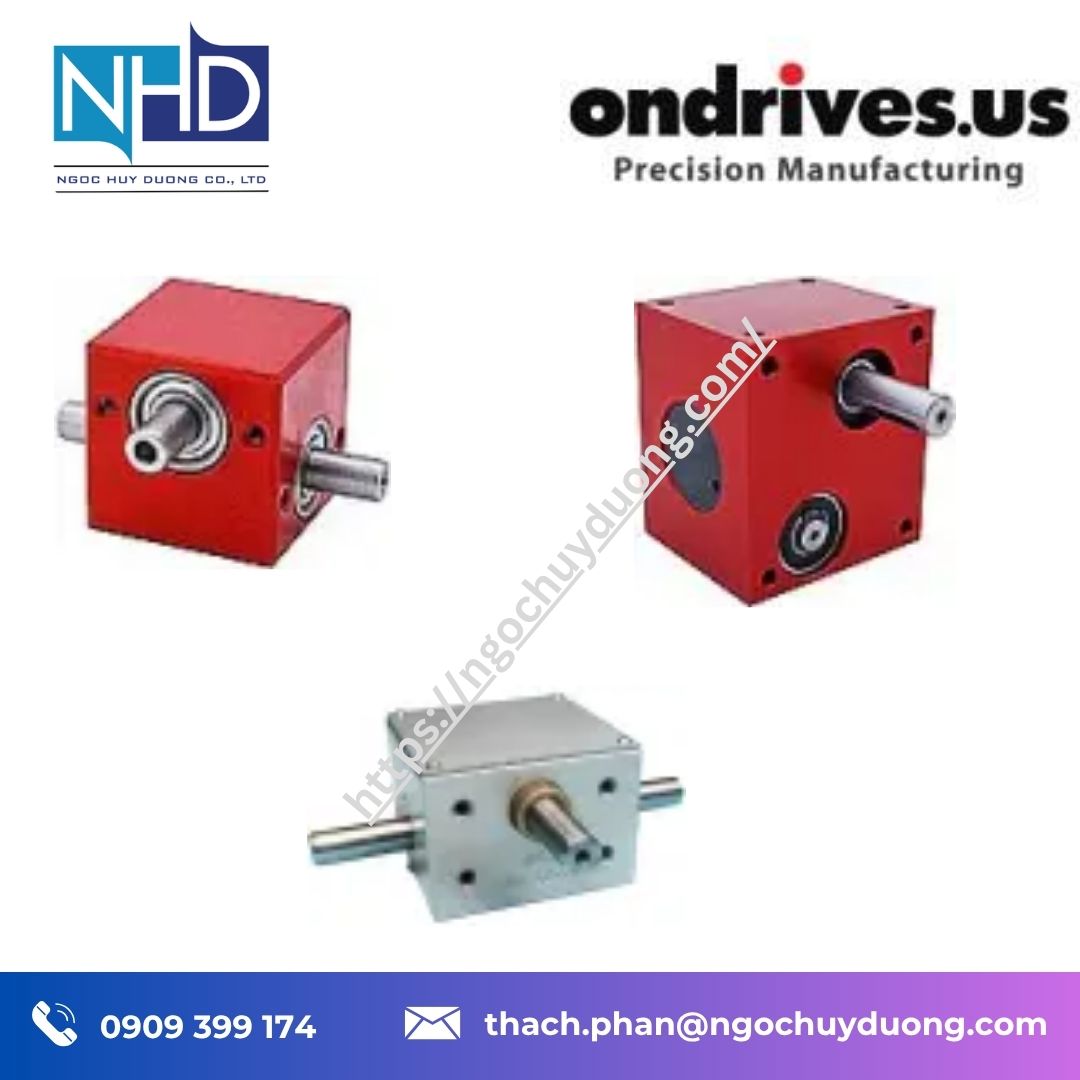

Hộp số bánh răng trục chéo
- Truyền động giữa hai trục được bố trí theo phương vuông góc hoặc lệch trục theo thiết kế.
- Có nhiều tỷ số truyền từ thấp đến cao.
- Có cấu hình sử dụng trục đầu vào và trục đầu ra.
- Có cấu hình sử dụng lỗ trục ở cả đầu vào và đầu ra.
- Vỏ hộp số bằng nhôm, kết hợp với các chi tiết truyền động bằng thép.
- Có nhiều kích thước thân hộp số để lựa chọn.
- Có phiên bản độ rơ thấp dành cho các cơ cấu yêu cầu chuyển động chính xác.
📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com
📋 Thông số kỹ thuật tiêu chuẩn
| Thông số | Trục vít – bánh vít | Bánh răng trục chéo |
|---|---|---|
| Kiểu truyền động | Trục vít – bánh vít | Bánh răng |
| Hướng truyền động | Góc vuông tùy cấu hình | Trục chéo |
| Tỷ số truyền | Nhiều mức tùy mã | Nhiều mức tùy mã |
| Đầu vào | Trục hoặc lỗ trục | Trục hoặc lỗ trục |
| Đầu ra | Lỗ trục hoặc trục | Trục hoặc lỗ trục |
| Vật liệu vỏ | Nhôm | Nhôm |
| Vật liệu truyền động | Nhôm / thép tùy cấu hình | Nhôm / thép |
| Độ rơ | Tùy mã sản phẩm | Tùy mã sản phẩm |
| Hiệu suất | Tùy tỷ số truyền | Tùy tỷ số truyền |
| Kích thước | Nhiều kích thước | Nhiều kích thước |
| Kiểu trục | Trục đơn, trục kép tùy dòng | Trục đơn, trục kép tùy dòng |
Ví dụ, P20-12AR có tỷ số truyền 12:1, trục đầu vào đường kính 5 mm, lỗ trục đầu ra đường kính 6 mm, hiệu suất 85% tại 1.000 vòng/phút và độ rơ không quá 4 phút cung. Kích thước thân hộp số rộng 40 mm và dài 22 mm.
Mã P55-5 có tỷ số truyền 5:1, trục đầu vào đường kính 10 mm, lỗ trục đầu ra đường kính 15 mm và hiệu suất 90% tại 1.000 vòng/phút.
Ở dòng bánh răng trục chéo, E30-2-8 có tỷ số truyền 2:1, lỗ trục đầu vào và đầu ra đều 8 mm, hiệu suất 88% tại 1.000 vòng/phút và mô men đầu ra 4 Nm tại 100 vòng/phút.
📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174
Ondrivesus P20-10
Ondrivesus P20-12AR
Ondrivesus P15-20
Ondrivesus P15-80A
Ondrivesus PA15-6AR
Ondrivesus PA15-20AR
Ondrivesus PA20-30
Ondrivesus PA20-60
Ondrivesus PA20-120AR
Ondrivesus P30-10AR
Ondrivesus P40-20
Ondrivesus PA40-5A
Ondrivesus P55-5
Ondrivesus P60-120
Ondrivesus P80-50A
Ondrivesus E15-3A
Ondrivesus E15-10
Ondrivesus E30-2-8
Ondrivesus E30-3
Ondrivesus E40-40A
Ondrivesus E40-40AR-14-LH
Ondrivesus E50-4
Ondrivesus E50-10-22
Ondrivesus EA40-4
🧱 Vật liệu & xử lý – Độ bền vượt trội
Hộp số Ondrives.US sử dụng vật liệu phù hợp với từng cấu hình và yêu cầu truyền động. Nhiều mẫu có thân hộp số bằng nhôm, giúp giảm khối lượng đồng thời vẫn bảo đảm độ cứng cần thiết cho cụm truyền động.
Các chi tiết truyền động được chế tạo từ vật liệu phù hợp với tải và tốc độ làm việc. Ở nhiều sản phẩm, thông số vật liệu được công bố là nhôm và thép. Ví dụ E30-3, E30-2-8 và E50-4 đều sử dụng kết hợp nhôm và thép, trong đó thân hộp số bằng nhôm.
Đối với dòng trục vít – bánh vít, thiết kế bộ truyền cho phép tạo tỷ số truyền lớn trong kích thước tương đối gọn. Các mã P20-12AR, P30-10AR và P55-5 đều sử dụng vật liệu nhôm và thép.
Với những ứng dụng cần độ rơ thấp, khách hàng có thể lựa chọn các mã được thiết kế với độ rơ nhỏ hơn. Điều này đặc biệt hữu ích trong cơ cấu điều khiển chuyển động, thiết bị tự động hóa và máy móc cần duy trì vị trí chính xác.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
🔁 Tương thích – Thay thế – Mở rộng
Hộp số Ondrives.US có nhiều lựa chọn về đường kính trục và lỗ trục, giúp thuận tiện khi kết nối với động cơ, trục truyền động hoặc cơ cấu máy hiện hữu.
Dòng trục vít – bánh vít có những cấu hình sử dụng trục đầu vào kết hợp lỗ trục đầu ra, chẳng hạn P20-12AR, P30-10AR và P55-5. Ngoài ra, nhiều dòng có thể sử dụng trục đầu ra đơn hoặc trục đầu ra kép tùy cấu hình.
Dòng bánh răng trục chéo cũng có nhiều lựa chọn. E15-10 sử dụng trục đầu vào và đầu ra đường kính 6 mm, trong khi E50-10-22 sử dụng lỗ trục đầu vào và đầu ra đường kính 22 mm.
Khi thay thế một hộp số đang sử dụng, cần kiểm tra đồng thời tỷ số truyền, tốc độ đầu vào, mô men đầu ra, kích thước trục, chiều dài trục, kích thước thân hộp số và phương án lắp đặt.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
🎯 Ứng dụng thực tế
Hộp số Ondrives.US có thể được sử dụng trong nhiều loại máy móc và thiết bị:
- Máy tự động hóa công nghiệp
- Máy đóng gói
- Dây chuyền sản xuất
- Máy gia công cơ khí
- Cơ cấu điều khiển chuyển động
- Robot và thiết bị tự động
- Hệ thống truyền động
- Băng tải
- Thiết bị đo lường
- Máy chế tạo theo yêu cầu
- Thiết bị có không gian lắp đặt hạn chế
- Cụm truyền động của thiết bị OEM
Dòng trục vít – bánh vít phù hợp với những cơ cấu cần giảm tốc và tăng mô men trong không gian hạn chế. Các tỷ số truyền như 5:1, 10:1, 12:1, 20:1, 50:1 và 120:1 có thể được tìm thấy ở những mã sản phẩm khác nhau. Ví dụ P20-10 có tỷ số 10:1, P20-12AR là 12:1, P60-120 là 120:1 và P80-50A là 50:1.
Dòng bánh răng trục chéo phù hợp với các cơ cấu cần truyền chuyển động giữa các trục bố trí lệch nhau. Dải sản phẩm có các tỷ số như 2:1, 3:1, 4:1, 10:1 và 40:1, tùy theo kích thước và mã sản phẩm.
📞 Gọi tư vấn theo ngành: 0909 399 174
💡 Tại sao nên mua tại Ngọc Huy Dương?
- Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
- Hỗ trợ lựa chọn hộp số theo thông số thực tế của máy.
- Tư vấn tỷ số truyền, tốc độ quay và mô men.
- Hỗ trợ xác định kích thước trục và lỗ trục.
- Hỗ trợ lựa chọn hộp số trục vít – bánh vít hoặc bánh răng trục chéo.
- Tư vấn giải pháp phù hợp với không gian lắp đặt.
- Cam kết sản phẩm chính hãng, nguồn gốc rõ ràng.
- Hỗ trợ kỹ thuật trong quá trình lựa chọn và sử dụng.
- Hỗ trợ khách hàng nhà máy, kỹ sư thiết kế, OEM và nhà thầu EPC.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174
Để được tư vấn hộp số Ondrives.US, khách hàng nên cung cấp tỷ số truyền mong muốn, tốc độ đầu vào, mô men đầu ra, đường kính trục, kiểu kết nối, kích thước giới hạn và điều kiện làm việc.
🧩 Phiên bản & Mã sản phẩm
Hộp số trục vít – bánh vít Ondrives.US
Một số mã sản phẩm tiêu biểu:
Ondrives.US P20-10 – tỷ số truyền 10:1, trục đầu vào 5 mm, lỗ trục đầu ra 6 mm.
Ondrives.US P20-12AR – tỷ số truyền 12:1, trục đầu vào 5 mm, lỗ trục đầu ra 6 mm, độ rơ không quá 4 phút cung.
Ondrives.US P30-10AR – tỷ số truyền 10:1, trục đầu vào 6 mm, lỗ trục đầu ra 8 mm, độ rơ không quá 4 phút cung.
Ondrives.US P55-5 – tỷ số truyền 5:1, trục đầu vào 10 mm, lỗ trục đầu ra 15 mm.
Ondrives.US P60-5 – tỷ số truyền 5:1, trục đầu vào 12 mm, lỗ trục đầu ra 20 mm.
Ondrives.US P60-120 – tỷ số truyền 120:1, trục đầu vào 12 mm, lỗ trục đầu ra 20 mm.
Ondrives.US P80-50A – tỷ số truyền 50:1, trục đầu vào 15 mm, lỗ trục đầu ra 50 mm.
Hộp số bánh răng trục chéo Ondrives.US
Một số mã sản phẩm tiêu biểu:
Ondrives.US E15-3A – tỷ số truyền 3:1, trục đầu vào và đầu ra 6 mm, độ rơ không quá 30 phút cung.
Ondrives.US E15-10 – tỷ số truyền 10:1, trục đầu vào và đầu ra 6 mm.
Ondrives.US E30-3 – tỷ số truyền 3:1, lỗ trục đầu vào và đầu ra 10 mm.
Ondrives.US E30-2-8 – tỷ số truyền 2:1, lỗ trục đầu vào và đầu ra 8 mm.
Ondrives.US E40-40A – tỷ số truyền 40:1, lỗ trục đầu vào và đầu ra 15 mm, độ rơ không quá 30 phút cung.
Ondrives.US E50-4 – tỷ số truyền 4:1, lỗ trục đầu vào và đầu ra 20 mm.
Ondrives.US E50-10-22 – tỷ số truyền 10:1, lỗ trục đầu vào và đầu ra 22 mm.
📩 Bạn cần bảng mã sản phẩm Ondrives.US đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com
🧩 FAQ
1. Hộp số trục vít – bánh vít là gì?
Đây là loại hộp số sử dụng trục vít ăn khớp với bánh vít để truyền chuyển động và giảm tốc. Loại hộp số này thường được sử dụng khi cần tỷ số truyền lớn trong một kết cấu tương đối gọn.
2. Hộp số bánh răng trục chéo là gì?
Đây là hộp số sử dụng bánh răng để truyền chuyển động giữa các trục được bố trí lệch nhau. Dòng sản phẩm này có nhiều kích thước và tỷ số truyền để lựa chọn.
3. Có thể chọn hộp số theo đường kính trục không?
Có. Ondrives.US cung cấp nhiều cấu hình trục và lỗ trục. Đường kính trục là một trong những thông số quan trọng cần xác định khi lựa chọn hộp số.
4. Hộp số có nhiều tỷ số truyền khác nhau không?
Có. Tùy dòng sản phẩm, Ondrives.US cung cấp nhiều tỷ số truyền. Ví dụ dòng trục vít – bánh vít có các mã 5:1, 10:1, 12:1, 20:1, 50:1 và 120:1; dòng bánh răng trục chéo có các mã 2:1, 3:1, 4:1, 10:1 và 40:1.
5. Khi yêu cầu báo giá cần cung cấp thông tin gì?
Nên cung cấp tỷ số truyền, tốc độ đầu vào, mô men đầu ra, đường kính trục, kiểu kết nối, kích thước giới hạn và điều kiện làm việc. Các thông tin này giúp xác định đúng cấu hình hộp số cho thiết bị.
