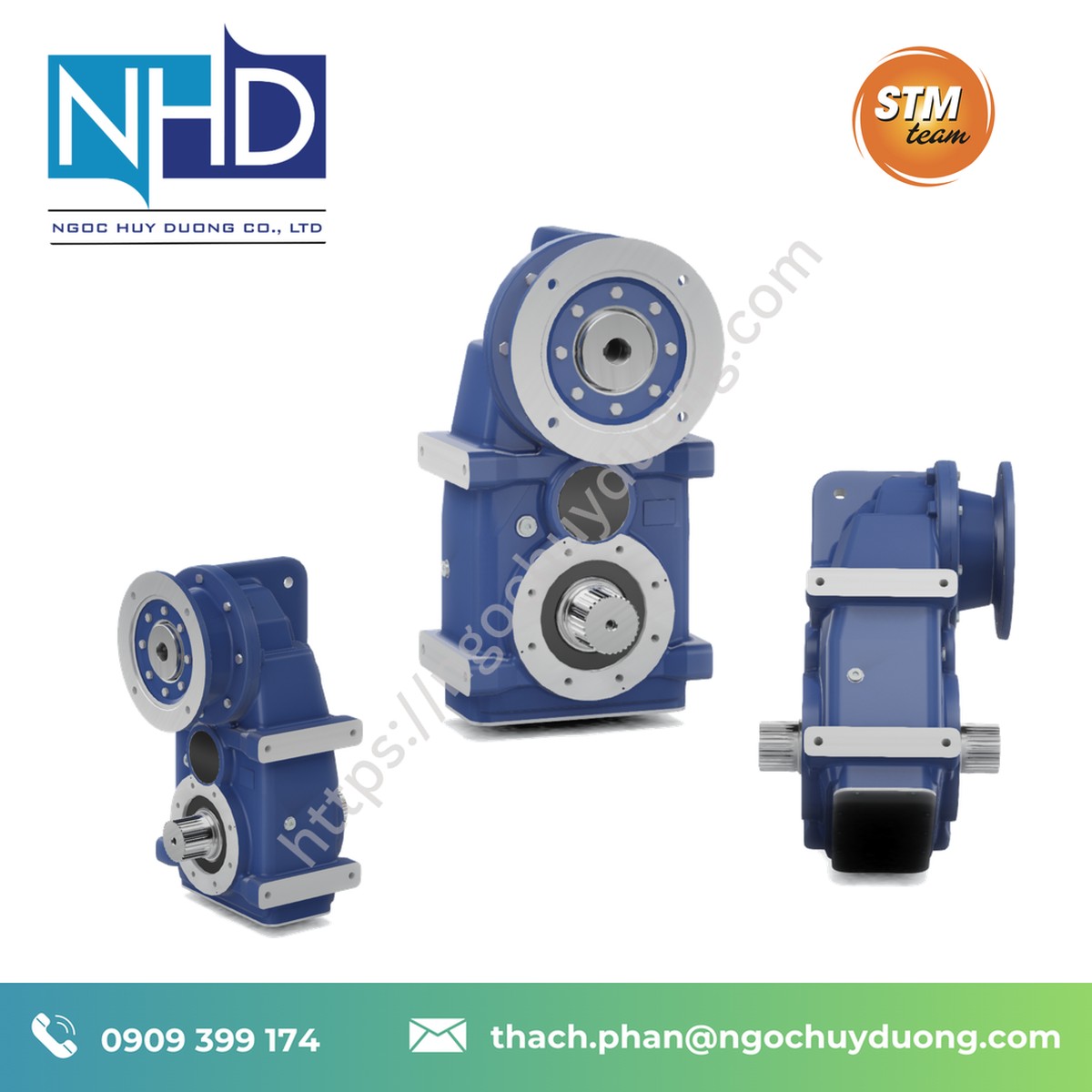

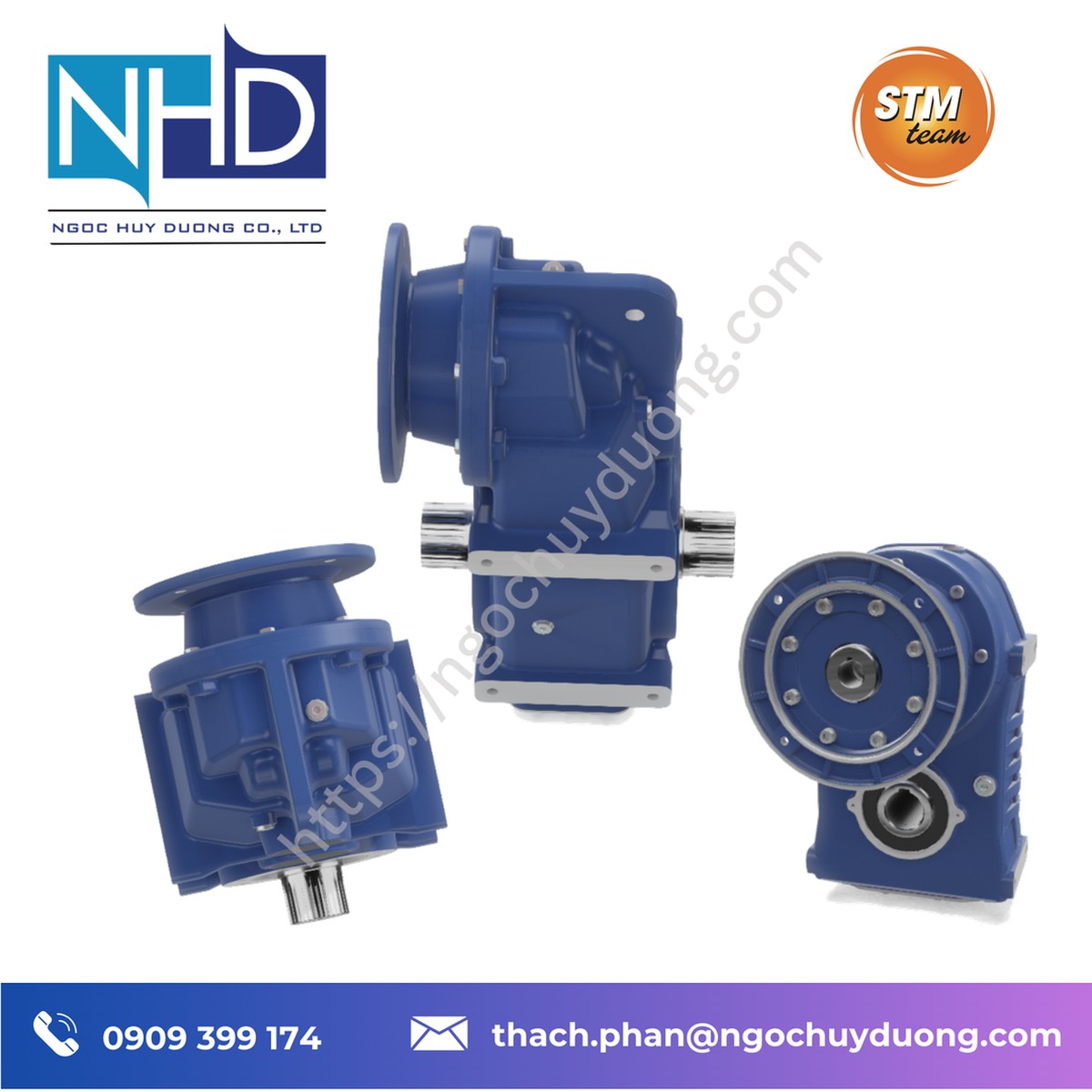

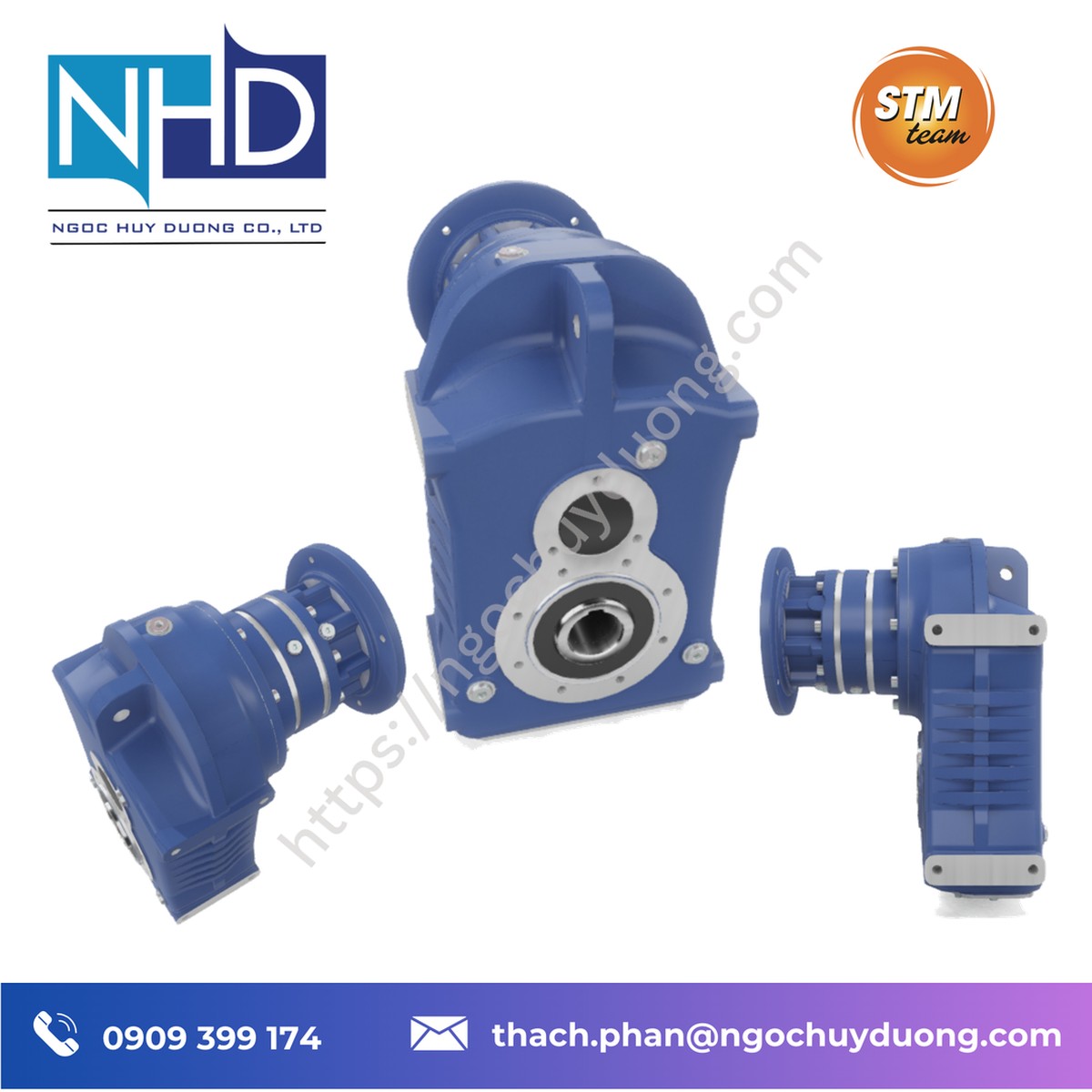

Hộp giảm tốc trục song song STM PE và PL – Giải pháp truyền động công nghiệp bền bỉ

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan hộp giảm tốc trục song song STM PE và PL

Hộp giảm tốc trục song song STM thuộc dòng High Tech của S.T.M. S.p.A., được phát triển cho các ứng dụng truyền động công nghiệp yêu cầu độ bền, khả năng vận hành liên tục và tính linh hoạt khi lắp đặt. Trong nhóm sản phẩm này, dòng PE kết hợp hộp giảm tốc nền tảng P với hai cấp giảm tốc hành tinh ở đầu vào, tạo thành cấu hình bốn cấp nhằm mở rộng đáng kể tỷ số truyền. Trong khi đó, dòng PL có khoảng cách tâm kéo dài, phù hợp với hệ thống cần bố trí động cơ và cơ cấu công tác cùng một phía.

Hai dòng sản phẩm đáp ứng những yêu cầu truyền động khác nhau. PE phù hợp với các ứng dụng cần tỷ số truyền rất lớn và tốc độ đầu ra thấp; PL hướng đến sự linh hoạt trong bố trí cơ khí, đặc biệt ở băng tải trục vít, máy trộn và cơ cấu nâng sử dụng tang hoặc tời. Thiết kế thân hộp chắc chắn giúp tăng độ cứng vững và hỗ trợ vận hành trong môi trường công nghiệp.

S.T.M. phát triển các giải pháp hộp giảm tốc, động cơ giảm tốc và bộ điều chỉnh tốc độ phục vụ nhiều lĩnh vực công nghiệp. Ngọc Huy Dương hỗ trợ khách hàng tại Việt Nam trong quá trình tìm hiểu, lựa chọn cấu hình và yêu cầu báo giá hộp giảm tốc STM. Thông tin về chứng từ xuất xứ, chất lượng, bảo hành và tình trạng hàng cần được xác nhận theo cấu hình và đơn hàng thực tế.

⚙️ Tính năng kỹ thuật nổi bật của hộp giảm tốc STM PE và PL

1. Tỷ số truyền lớn với dòng PE

Dòng PE sử dụng hộp giảm tốc dòng P kết hợp hai cấp giảm tốc hành tinh tại đầu vào, hình thành hệ truyền động bốn cấp. Cấu trúc này mở rộng dải tỷ số truyền lên mức rất cao, phù hợp với những ứng dụng cần giảm tốc sâu. Theo thông số công bố cho dòng PE, tỷ số truyền nằm trong khoảng 151,5–1578,8, mô-men xoắn từ 2.700 đến 12.500 Nm và công suất từ 0,4 đến 11,2 kW.

2. Kết cấu chắc chắn, tăng độ cứng vững

Dòng PE kế thừa kết cấu thân hộp nguyên khối của dòng P. Với dòng PL, thiết kế thân đúc một khối giúp tăng độ cứng vững, hỗ trợ tiếp nhận tải trọng lớn mà hạn chế nguy cơ biến dạng ảnh hưởng đến đặc tính làm việc. Đây là yếu tố quan trọng khi lựa chọn hộp giảm tốc cho dây chuyền vận hành thường xuyên.

3. Linh hoạt khi bố trí động cơ và cơ cấu công tác

Điểm đáng chú ý của dòng PL là khoảng cách tâm kéo dài, cho phép bố trí động cơ và cơ cấu công tác cùng một phía. Cách bố trí này tạo thuận lợi cho thiết kế tổng thể, lắp đặt và tích hợp vào những hệ thống có giới hạn về không gian hoặc yêu cầu cụ thể về hướng truyền động.

4. Hướng đến vận hành liên tục

Dòng High Tech được thiết kế cho các ứng dụng đòi hỏi hiệu suất và độ bền khi làm việc liên tục. Việc lựa chọn đúng tỷ số truyền, mô-men xoắn, công suất và phương án lắp đặt giúp hệ truyền động đáp ứng yêu cầu vận hành của máy, đồng thời hỗ trợ kiểm soát chi phí bảo trì trong vòng đời thiết bị.

5. Có khả năng tùy chỉnh cấu hình

STM công bố khả năng tùy chỉnh cho cả hai dòng sản phẩm. Người dùng có thể tham khảo tài liệu hiệu suất, vị trí lắp đặt và catalogue để xác định cấu hình phù hợp. Việc chốt lựa chọn cần căn cứ vào tải thực tế, chế độ làm việc và không gian lắp đặt của thiết bị.

📋 Thông số kỹ thuật hộp giảm tốc STM PE và PL

Thông số	Dòng PE	Dòng PL
Loại sản phẩm	Hộp giảm tốc trục song song, kết hợp giảm tốc hành tinh	Hộp giảm tốc trục song song, khoảng cách tâm kéo dài
Cấu trúc nổi bật	Bốn cấp giảm tốc	Thân đúc một khối, tăng độ cứng vững
Tỷ số truyền	151,5–1578,8	Cần tra catalogue theo cấu hình
Mô-men xoắn	2.700–12.500 Nm	Cần xác nhận theo model
Công suất	0,4–11,2 kW	Cần xác nhận theo model
Ứng dụng tiêu biểu	Băng tải trục vít, máy trộn, cơ cấu nâng và dịch chuyển chậm	Băng tải trục vít, máy trộn, tời và cơ cấu nâng tang

Thông số dòng PL không được trình bày thành một dải giá trị cụ thể trên trang giới thiệu sản phẩm được tham khảo. Vì vậy, cần đối chiếu catalogue hoặc datasheet đúng model trước khi xác định công suất, mô-men xoắn, tỷ số truyền và các điều kiện lắp đặt. Không nên sử dụng thông số của dòng PE để thay thế cho dòng PL.

• STM AR/1
• STM A
• STM CAM
• STM PT
• STM P
• STM PE
• STM PL
• STM O
• STM SM
• STM RXP 700
• STM RXP 800
• STM RXO/700
• STM RXO/800
• STM RXP/EST
• STM RXO-V-EST 700-800
• STM RXP/E
• STM RXO/TR
• STM RXO-O 800
• STM RX/MX
• STM RXMaster
• STM GSMoveRX
• STM GSMineRX
• STM QL
• STM RXP 800 /CR
• STM EX
• STM EX/V
• STM EXB
• STM EXR

Vật liệu và kết cấu – Nền tảng cho độ bền

Ở dòng PE, thân hộp nguyên khối kế thừa từ dòng P là một trong những đặc điểm thiết kế chính, kết hợp với cụm giảm tốc hành tinh để tạo cấu trúc gọn theo phương hướng kính nhưng vẫn đạt tỷ số truyền cao. Theo nhà sản xuất, kích thước hướng kính của PE còn thấp hơn dòng PL. Đặc điểm này có thể hữu ích khi thiết kế hệ thống cần giảm tốc sâu nhưng không có nhiều không gian bố trí.

Dòng PL sử dụng thân đúc một khối nhằm tăng độ cứng vững khi chịu tải. Tuy nhiên, thông tin được công bố trên trang sản phẩm không nêu chi tiết mác vật liệu, phương pháp xử lý bề mặt hoặc cấp bảo vệ cho từng cấu hình. Các thông số này cần được xác minh trong tài liệu kỹ thuật cụ thể, thay vì suy đoán từ kết cấu bên ngoài.

🔄 Tương thích thay thế và mở rộng hệ thống

Khi tích hợp hộp giảm tốc STM vào máy mới hoặc dây chuyền hiện hữu, cần kiểm tra giao diện lắp động cơ, vị trí trục, hướng lắp, tỷ số truyền, mô-men xoắn yêu cầu và không gian bảo trì. Với dòng PE, cần ưu tiên đánh giá khả năng đạt tốc độ đầu ra thấp và mức mô-men cần thiết. Với dòng PL, cần kiểm tra lợi ích của khoảng cách tâm kéo dài và việc bố trí động cơ cùng phía với cơ cấu công tác.

STM cung cấp công cụ TechButton để hỗ trợ lựa chọn hộp giảm tốc, động cơ giảm tốc và bộ điều chỉnh tốc độ theo catalogue; công cụ này cũng hỗ trợ tải bản vẽ 2D, 3D cùng tài liệu kỹ thuật. Dữ liệu CAD từ nền tảng CADENAS có thể hỗ trợ đội ngũ thiết kế kiểm tra không gian lắp đặt. Khả năng thay thế trực tiếp cho thiết bị của thương hiệu khác cần được xác nhận bằng bản vẽ, kích thước và điều kiện tải thực tế.

🎯 Ứng dụng thực tế của hộp giảm tốc STM PE và PL

• Băng tải trục vít: phù hợp với nhu cầu truyền động giảm tốc cho hệ thống vận chuyển vật liệu.
• Máy trộn công nghiệp: hỗ trợ truyền mô-men đến cơ cấu trộn theo yêu cầu thiết kế.
• Cơ cấu nâng: dòng PE có thể được xem xét cho ứng dụng cần chuyển động chậm; dòng PL phù hợp với một số cơ cấu nâng sử dụng tời hoặc tang.
• Hệ thống dịch chuyển: PE hướng đến các ứng dụng yêu cầu tỷ số truyền cao và tốc độ vận hành thấp.
• Dây chuyền tự động hóa và xử lý vật liệu: lựa chọn dòng hộp giảm tốc dựa trên tải, chu kỳ làm việc và cách bố trí truyền động của máy.

Việc chọn đúng dòng sản phẩm ngay từ giai đoạn thiết kế giúp hạn chế sai lệch về kích thước, tỷ số truyền và khả năng đáp ứng tải. Đối với các ứng dụng tải nặng hoặc vận hành liên tục, nên cung cấp đầy đủ dữ liệu làm việc để được tư vấn cấu hình phù hợp.

Tại sao nên liên hệ Ngọc Huy Dương?

Công ty TNHH Ngọc Huy Dương cung cấp giải pháp thiết bị công nghiệp và hỗ trợ khách hàng trong quá trình lựa chọn sản phẩm. Với kinh nghiệm hoạt động trong lĩnh vực thiết bị công nghiệp, doanh nghiệp hướng đến việc hỗ trợ kỹ sư, nhà máy, đơn vị EPC và OEM xác định đúng thiết bị theo yêu cầu ứng dụng.

• Hỗ trợ xác định dòng PE hoặc PL dựa trên yêu cầu truyền động và không gian lắp đặt.
• Tiếp nhận yêu cầu báo giá theo model, cấu hình và số lượng.
• Hỗ trợ tra cứu catalogue, datasheet và bản vẽ kỹ thuật phục vụ thiết kế.
• Tư vấn đối chiếu thông số trước khi thay thế hoặc tích hợp vào hệ thống hiện hữu.
• Trao đổi về chứng từ, điều kiện bảo hành và thời gian giao hàng theo từng đơn hàng cụ thể.

📞 Liên hệ – Đặt hàng và tư vấn kỹ thuật

Để lựa chọn hộp giảm tốc trục song song STM PE hoặc PL, khách hàng nên chuẩn bị thông tin về công suất động cơ, tốc độ đầu vào, tốc độ đầu ra mong muốn, mô-men tải, chế độ vận hành và phương án lắp đặt. Với dòng PL, cần làm rõ yêu cầu khoảng cách tâm và vị trí tương đối giữa động cơ với cơ cấu công tác. Với dòng PE, cần kiểm tra tỷ số truyền và mô-men xoắn theo dải công bố.

CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📞 Hotline: 0909 399 174
📧 Email: thach.phan@ngochuyduong.com

Liên hệ để được hỗ trợ kiểm tra cấu hình, yêu cầu báo giá và tài liệu kỹ thuật cho hộp giảm tốc STM theo nhu cầu thực tế.

🧩 Phiên bản và mã sản phẩm

Hai trang sản phẩm được tham khảo xác định các dòng hộp giảm tốc PE và PL, nhưng không cung cấp danh sách đầy đủ mã model cụ thể trong phần thông tin giới thiệu. Để tránh nhầm lẫn, cần sử dụng catalogue tổng thể hoặc datasheet hiệu suất của STM để xác nhận mã hàng, kích thước và cấu hình trước khi đặt mua.

🧩 Câu hỏi thường gặp

1. Hộp giảm tốc STM PE phù hợp với ứng dụng nào?

Dòng PE phù hợp với ứng dụng cần tỷ số truyền rất cao và chuyển động đầu ra chậm, chẳng hạn băng tải trục vít, máy trộn, cơ cấu nâng và hệ thống dịch chuyển.

2. Điểm khác biệt chính giữa dòng PE và PL là gì?

PE kết hợp hai cấp giảm tốc hành tinh ở đầu vào để tạo cấu trúc bốn cấp và mở rộng tỷ số truyền. PL có khoảng cách tâm kéo dài, thuận lợi khi động cơ và cơ cấu công tác cần bố trí cùng một phía.

3. Dòng PE có dải tỷ số truyền bao nhiêu?

Theo trang sản phẩm của STM, tỷ số truyền dòng PE nằm trong khoảng 151,5–1578,8; mô-men xoắn từ 2.700 đến 12.500 Nm và công suất từ 0,4 đến 11,2 kW.

4. Có thể dùng dòng PL để thay thế hộp giảm tốc hiện hữu không?

Có thể xem xét sau khi kiểm tra kích thước, giao diện lắp đặt, tải, tỷ số truyền và điều kiện làm việc. Không nên xác nhận thay thế trực tiếp khi chưa đối chiếu bản vẽ và thông số.

5. Cần cung cấp thông tin gì để được tư vấn chọn hộp giảm tốc?

Nên cung cấp công suất và tốc độ động cơ, tốc độ đầu ra yêu cầu, mô-men tải, chu kỳ vận hành, vị trí lắp đặt và bản vẽ nếu có. Các dữ liệu này giúp xác định cấu hình phù hợp và hạn chế sai sót khi tích hợp.
