📌 Giới thiệu tổng quan về hộp giảm tốc hành tinh Newstart PF115

Tổng quan sản phẩm

Newstart PF115 là hộp giảm tốc hành tinh (Planetary Gear Reducer) thuộc dòng PF/WPF, được giới thiệu trên nền tảng Made-in-China bởi Neusmail Technology (Shenzhen) Co., Ltd.

Sản phẩm sử dụng kết cấu truyền động đồng trục (Coaxial), bánh răng trụ răng thẳng (Spur Gear) và cấu hình giảm tốc hai cấp theo thông tin của model được đăng tải.

Hộp giảm tốc hành tinh được sử dụng để điều chỉnh quan hệ tốc độ và mô-men xoắn giữa động cơ với cơ cấu truyền động. Khi lựa chọn Newstart PF115, người dùng cần xác định tỷ số truyền, mô-men xoắn đầu ra, tốc độ làm việc và yêu cầu lắp đặt theo cấu hình cụ thể.

Theo trang sản phẩm, mã model được liệt kê là PF115 L2-25-P2-S2. Các thông số chi tiết cần được đối chiếu với tài liệu kỹ thuật tương ứng trước khi xác nhận khả năng lắp đặt hoặc thay thế.

Giới thiệu thương hiệu và nhà cung cấp

Newstart là tên thương mại được sử dụng trên trang sản phẩm. Nhà cung cấp đăng thông tin sản phẩm là Neusmail Technology (Shenzhen) Co., Ltd., có địa chỉ tại Quảng Đông, Trung Quốc.

Trang sản phẩm giới thiệu dòng hộp giảm tốc hành tinh PF/WPF với các lựa chọn cấu hình theo yêu cầu khách hàng. Khi đặt hàng, cần xác nhận nhà sản xuất thực tế, mã sản phẩm, bản vẽ và tài liệu kỹ thuật của cấu hình được chào bán.

Tại sao nên tìm hiểu Newstart PF115 tại Ngọc Huy Dương?

Ngọc Huy Dương hỗ trợ khách hàng tìm hiểu thiết bị truyền động công nghiệp và đối chiếu các yêu cầu kỹ thuật trước khi lựa chọn sản phẩm.

Đối với hộp giảm tốc hành tinh, việc xác định đúng tỷ số truyền, kích thước lắp đặt, tải đầu ra và giao diện kết nối động cơ là yếu tố quan trọng để hạn chế sai lệch khi tích hợp vào máy móc.

Newstart PF115: Cấu tạo, nguyên lý hoạt động và ứng dụng

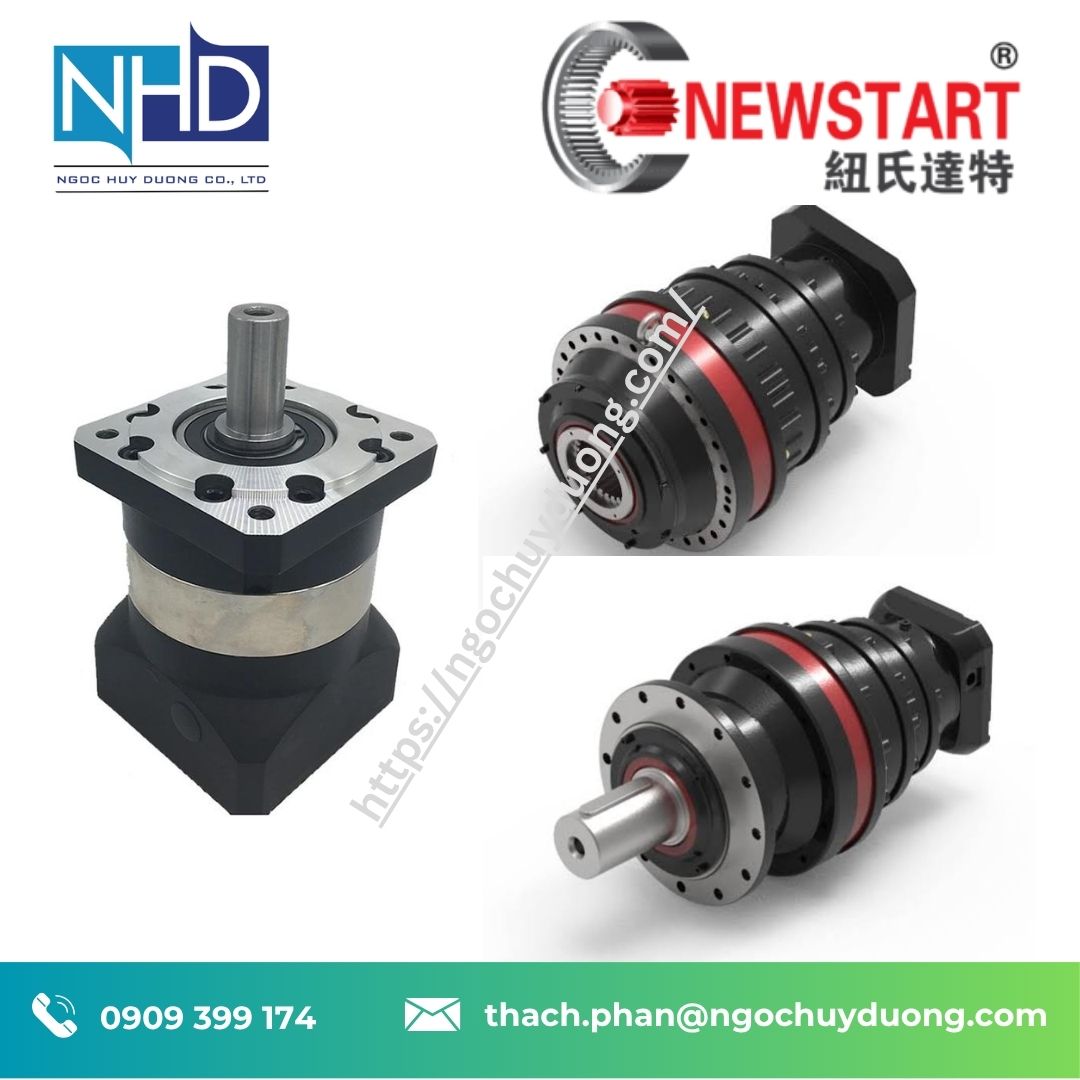

Newstart PF115 là hộp giảm tốc hành tinh chính xác (Precision Planetary Gearbox), dùng để giảm tốc độ quay từ động cơ và truyền mô-men xoắn đến cơ cấu máy. Dòng này phù hợp để xem xét trong các hệ thống tự động hóa, máy CNC và thiết bị chế tạo máy khi cần truyền động gọn và kiểm soát chuyển động.

Theo trang sản phẩm của Newstart, PF115 thuộc dòng PF với bánh răng trụ răng thẳng. Cấu tạo và thông số chi tiết cần được đối chiếu theo cấu hình cụ thể, đặc biệt là số cấp truyền và tỷ số truyền.

1. Cấu tạo của hộp giảm tốc Newstart PF115

⚙️ Đặc điểm nổi bật của hộp giảm tốc Newstart PF115

Kết cấu bánh răng hành tinh hai cấp

Theo thông tin đăng tải, Newstart PF115 có cấu hình hai cấp giảm tốc (Double-Step). Thiết kế hành tinh được sử dụng trong các hệ thống truyền động cần kết cấu đồng trục.

Cấu hình thực tế cần được xác nhận theo mã sản phẩm và bản vẽ kỹ thuật, đặc biệt khi cần thay thế hộp giảm tốc hiện có.

Bánh răng trụ răng thẳng

Trang sản phẩm mô tả PF115 sử dụng bánh răng răng thẳng (Spur Gear). Nhà cung cấp cho biết bánh răng được chế tạo từ thép hợp kim 20CrMnTi và trải qua quy trình thấm carbon, mài răng.

Độ cứng bề mặt bánh răng được nhà cung cấp công bố lên đến HRC 62. Đây là thông tin theo mô tả của dòng sản phẩm; khi cần đưa vào hồ sơ kỹ thuật hoặc nghiệm thu, nên yêu cầu tài liệu xác nhận cho cấu hình cụ thể.

Kết cấu các bộ phận chịu lực

Theo mô tả của nhà cung cấp, vành răng, giá hành tinh và trục đầu vào sử dụng thép kết cấu 40Cr, được gia công bằng quy trình rèn nóng.

Nhà cung cấp cũng cho biết thiết kế hướng đến khả năng chịu tải hướng kính và tải dọc trục trong giới hạn cho phép. Khả năng chịu tải thực tế phải được đánh giá dựa trên thông số của model, cách lắp đặt và điều kiện vận hành.

📋 Thông số kỹ thuật hộp giảm tốc Newstart PF115

Thông số	Giá trị theo trang sản phẩm
Thương hiệu hiển thị	Newstart
Model được liệt kê	PF115 L2-25-P2-S2
Loại thiết bị	Hộp giảm tốc hành tinh
Số cấp	2 cấp
Kiểu bố trí	Đồng trục (Coaxial)
Kiểu bánh răng	Bánh răng trụ răng thẳng
Kiểu lắp đặt được liệt kê	Vertical Type
Tốc độ đầu vào danh định	3.000 rpm
Tốc độ đầu vào tối đa	6.000 rpm
Tải hướng kính tối đa	1.850 N
Tải dọc trục tối đa	2.800 N
Tuổi thọ công bố	≥ 20.000 giờ
Khối lượng được liệt kê	8 kg
Chất bôi trơn	Mỡ tổng hợp
Xuất xứ ghi trên trang	Sơn Đông, Trung Quốc

Lưu ý về thông số: Tiêu đề trang nêu dải công suất động cơ 0,4–5 kW; phần mô tả dòng PF/WPF nêu tỷ số truyền 3:1–10.000:1, độ rơ đến 8 arcmin và mô-men đầu ra đến 65.000 N·m. Đây là các thông tin giới thiệu phạm vi sản phẩm, không nên mặc định là thông số riêng của model PF115 L2-25-P2-S2. Cần xác nhận datasheet tương ứng trước khi sử dụng để thiết kế hoặc đặt hàng.

Một số model thuộc dòng hộp giảm tốc hành tinh Newstart để tham khảo và đối chiếu catalogue:

1. PF40L1
2. PF40L2
3. PF40L3
4. PF60L1
5. PF60L2
6. PF60L3
7. PF80L1
8. PF80L2
9. PF80L3
10. PF115L1
11. PF115L2
12. PF115L3
13. PF130L1
14. PF130L2
15. PF130L3
16. PF142L1
17. PF142L2
18. PF142L3
19. PF215L1
20. PF215L2

🧱 Vật liệu chế tạo và độ bền

Vật liệu bánh răng

Theo thông tin nhà cung cấp, bánh răng sử dụng thép hợp kim 20CrMnTi, qua xử lý thấm carbon và mài răng. Quy trình này được mô tả nhằm tăng độ cứng bề mặt và khả năng chống mài mòn của bánh răng.

Vật liệu các bộ phận kết cấu

Vành răng, giá hành tinh và trục đầu vào được mô tả là sử dụng thép kết cấu 40Cr, gia công bằng quy trình rèn nóng.

Thông tin này phản ánh mô tả của nhà cung cấp; thành phần vật liệu và quy trình xử lý của sản phẩm giao thực tế nên được xác nhận qua tài liệu kỹ thuật hoặc chứng từ liên quan.

Bôi trơn và tuổi thọ

Trang sản phẩm ghi nhận việc sử dụng mỡ tổng hợp và mô tả hệ thống bôi trơn là không cần bảo trì định kỳ. Tuổi thọ được công bố là từ 20.000 giờ trở lên.

Tuổi thọ thực tế phụ thuộc vào tải, tốc độ, nhiệt độ, điều kiện lắp đặt và chế độ vận hành. Cần tuân thủ hướng dẫn của nhà cung cấp để đánh giá yêu cầu kiểm tra và bảo trì.

🔁 Khả năng tương thích và lựa chọn model

Tương thích với động cơ

Trước khi chọn Newstart PF115, cần kiểm tra giao diện lắp động cơ, kích thước mặt bích, đường kính trục, kiểu đầu ra và các yêu cầu cơ khí khác.

Trang sản phẩm không cung cấp đầy đủ các kích thước này trong phần thông tin cơ bản, vì vậy cần yêu cầu bản vẽ kỹ thuật của model cụ thể.

Xác định tỷ số truyền

Tỷ số truyền cần được lựa chọn dựa trên tốc độ đầu vào và tốc độ đầu ra mong muốn. Không nên suy luận tỷ số truyền chỉ từ chuỗi ký hiệu model nếu chưa có bảng mã chính thức.

Phụ kiện và cấu hình thay thế

Khi thay thế hộp giảm tốc đang sử dụng, cần đối chiếu kích thước lắp đặt, tải đầu ra, tốc độ, độ rơ và điều kiện vận hành. Không nên mặc định các model cùng dòng có thể thay thế trực tiếp cho nhau.

🎯 Ứng dụng thực tế

Máy móc công nghiệp

Hộp giảm tốc hành tinh có thể được xem xét trong các hệ thống truyền động cần điều chỉnh tốc độ và mô-men xoắn. Việc lựa chọn Newstart PF115 phải căn cứ vào yêu cầu tải và cấu hình cụ thể.

Hệ thống truyền động cơ khí

Với kết cấu đồng trục, sản phẩm có thể được đánh giá cho những ứng dụng có yêu cầu bố trí đầu vào và đầu ra theo cùng trục. Kích thước thực tế cần được xác nhận qua bản vẽ.

Máy tự động hóa

Trong các hệ thống tự động hóa, việc lựa chọn hộp giảm tốc cần xem xét tốc độ, độ chính xác định vị, độ rơ và chu kỳ làm việc của cơ cấu. Cần kiểm tra thông số cụ thể trước khi tích hợp vào hệ thống.

💡 Tại sao nên liên hệ Ngọc Huy Dương?

Ngọc Huy Dương hỗ trợ khách hàng tra cứu và đối chiếu thông tin thiết bị truyền động công nghiệp theo yêu cầu ứng dụng.

Khi tìm hiểu Newstart PF115, khách hàng nên chuẩn bị:

• Mã model hoặc hình ảnh nhãn thiết bị hiện có.
• Công suất và tốc độ động cơ.
• Tốc độ đầu ra hoặc tỷ số truyền yêu cầu.
• Mô-men xoắn và tải hướng kính, tải dọc trục.
• Bản vẽ lắp đặt hoặc kích thước mặt bích.
• Điều kiện vận hành và yêu cầu về độ rơ.

Các dữ liệu này giúp quá trình xác định cấu hình và kiểm tra khả năng tương thích có cơ sở rõ ràng hơn.

📞 Liên hệ – Tư vấn thiết bị truyền động tại Ngọc Huy Dương

Liên hệ Ngọc Huy Dương để trao đổi nhu cầu kỹ thuật, tra cứu model và xác định các thông số cần thiết khi lựa chọn hộp giảm tốc hành tinh.

CÔNG TY TNHH NGỌC HUY DƯƠNG

• Website: www.ngochuyduong.com
• Hotline: 0909 399 174
• Email: thach.phan@ngochuyduong.com

🧩 Phiên bản và mã sản phẩm

• Tên sản phẩm: Hộp giảm tốc hành tinh Newstart PF115.
• Model được liệt kê: PF115 L2-25-P2-S2.
• Dòng sản phẩm: PF/WPF.
• Cấu hình được mô tả: Hai cấp, bánh răng trụ răng thẳng, bố trí đồng trục.

Các thông số về tỷ số truyền, mô-men đầu ra, giao diện động cơ và kích thước lắp đặt cần được xác nhận theo tài liệu kỹ thuật của đúng model.

🧩 FAQ – Câu hỏi thường gặp về Newstart PF115

1. Newstart PF115 là thiết bị gì?

Newstart PF115 là hộp giảm tốc hành tinh hai cấp, sử dụng bánh răng trụ răng thẳng và bố trí đồng trục theo thông tin nhà cung cấp đăng tải.

2. Model được liệt kê trên trang là gì?

Mã model được ghi là PF115 L2-25-P2-S2. Cần xác nhận cấu hình và bảng mã với nhà cung cấp trước khi đặt hàng.

3. Tốc độ đầu vào của Newstart PF115 là bao nhiêu?

Trang sản phẩm ghi tốc độ đầu vào danh định 3.000 rpm và tốc độ đầu vào tối đa 6.000 rpm. Cần xác nhận các giới hạn này cho cấu hình đặt mua.

4. Newstart PF115 sử dụng vật liệu bánh răng gì?

Theo mô tả của nhà cung cấp, bánh răng sử dụng thép hợp kim 20CrMnTi, được xử lý thấm carbon và mài răng.

5. Cần xác nhận gì trước khi mua Newstart PF115?

Cần xác nhận tỷ số truyền, mô-men xoắn đầu ra, kích thước lắp động cơ, kiểu trục, tải làm việc và bản vẽ kỹ thuật của đúng model trước khi đặt hàng.
