Cảm biến đo vị trí tuyến tính TURCK LI600P0-Q25LM0-ELIU5X3-H1151 – Đo hành trình 600 mm chính xác

Được phân phối bởi Công ty TNHH Ngọc Huy Dương – Đơn vị cung cấp thiết bị công nghiệp tại Việt Nam, hỗ trợ tư vấn lựa chọn sản phẩm, cấu hình và giải pháp tích hợp theo yêu cầu ứng dụng.

Website: 🌐 www.ngochuyduong.com | Hotline: ☎️ 0909 399 174 | Email: ✉️ thach.phan@ngochuyduong.com

📌 1. Giới thiệu tổng quan cảm biến đo vị trí tuyến tính TURCK LI600P0-Q25LM0-ELIU5X3-H1151

TURCK LI600P0-Q25LM0-ELIU5X3-H1151 là cảm biến đo vị trí tuyến tính sử dụng nguyên lý cảm ứng, được thiết kế để theo dõi vị trí của phần tử định vị dọc theo hành trình đo. Với dải đo 600 mm, thiết bị phù hợp với các ứng dụng tự động hóa cần giám sát chuyển động tịnh tiến, xác định vị trí cơ cấu máy và truyền dữ liệu vị trí về bộ điều khiển.

Khác với các giải pháp đo tiếp xúc cơ học, cảm biến vị trí tuyến tính cảm ứng của TURCK hoạt động không tiếp xúc trực tiếp với phần tử định vị theo nguyên lý đo của thiết bị. Cấu trúc này giúp hạn chế hao mòn do tiếp xúc và hỗ trợ duy trì khả năng đo lặp lại trong quá trình vận hành.

Model LI600P0-Q25LM0-ELIU5X3-H1151 có độ phân giải 16 bit, đầu ra analog 0–10 V và 4–20 mA, điện áp cấp 15–30 VDC cùng đầu nối M12 × 1 loại 5 chân. Đây là những đặc điểm quan trọng khi lựa chọn cảm biến cho hệ thống điều khiển chuyển động, máy sản xuất và dây chuyền tự động hóa công nghiệp.

TURCK là thương hiệu chuyên về công nghệ cảm biến, kết nối và tự động hóa công nghiệp có nguồn gốc từ Đức. Khi lựa chọn sản phẩm, doanh nghiệp nên kiểm tra đúng mã đặt hàng, tài liệu kỹ thuật, cấu hình đầu ra và yêu cầu tích hợp của hệ thống hiện hữu.

Ngọc Huy Dương hỗ trợ khách hàng kiểm tra thông tin model, tư vấn giải pháp phù hợp và cung cấp thông tin chứng từ sản phẩm theo lô hàng, đơn hàng thực tế. Vui lòng xác nhận tình trạng hàng, CO/CQ và điều kiện bảo hành trước khi đặt mua.

Liên hệ tư vấn: 0909 399 174 | thach.phan@ngochuyduong.com

⚙️ 2. Tính năng kỹ thuật nổi bật của cảm biến đo vị trí tuyến tính TURCK LI600P0-Q25LM0-ELIU5X3-H1151

• Dải đo 600 mm: Theo dõi vị trí trên hành trình tuyến tính dài, phù hợp với nhiều cơ cấu trượt và hệ thống định vị trong máy công nghiệp.
• Độ phân giải 16 bit: Hỗ trợ phân biệt các thay đổi vị trí nhỏ trong phạm vi đo. Độ phân giải không đồng nghĩa với độ chính xác tuyệt đối của toàn hệ thống.
• Hai dạng tín hiệu analog: Hỗ trợ đầu ra điện áp 0–10 V và dòng điện 4–20 mA, thuận tiện cho việc lựa chọn phương án kết nối với PLC hoặc bộ điều khiển tương thích.
• Nguyên lý đo không tiếp xúc: Giảm hao mòn do tiếp xúc cơ học trong quá trình đo, góp phần hạn chế nhu cầu bảo trì liên quan đến bộ phận tiếp xúc.
• Thiết kế dạng thanh profile: Thân cảm biến kết hợp nhôm và nhựa kỹ thuật, có đèn LED chỉ thị vùng đo và hỗ trợ lắp đặt theo nhiều phương án cơ khí.

Model có tốc độ lấy mẫu 5.000 Hz theo datasheet của nhà sản xuất. Khi thiết kế hệ thống, cần xem xét thêm chu kỳ quét PLC, bộ lọc tín hiệu, cách đi dây và đặc tính chuyển động của cơ cấu để bảo đảm đáp ứng điều khiển.

Yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 3. Thông số kỹ thuật tiêu chuẩn TURCK LI600P0-Q25LM0-ELIU5X3-H1151

Thông số	Giá trị
Thương hiệu	TURCK
Model tham chiếu datasheet	LI600P0-Q25LM0-ELIU5X3-H1151
Mã định danh	100001937
Nguyên lý đo	Cảm ứng

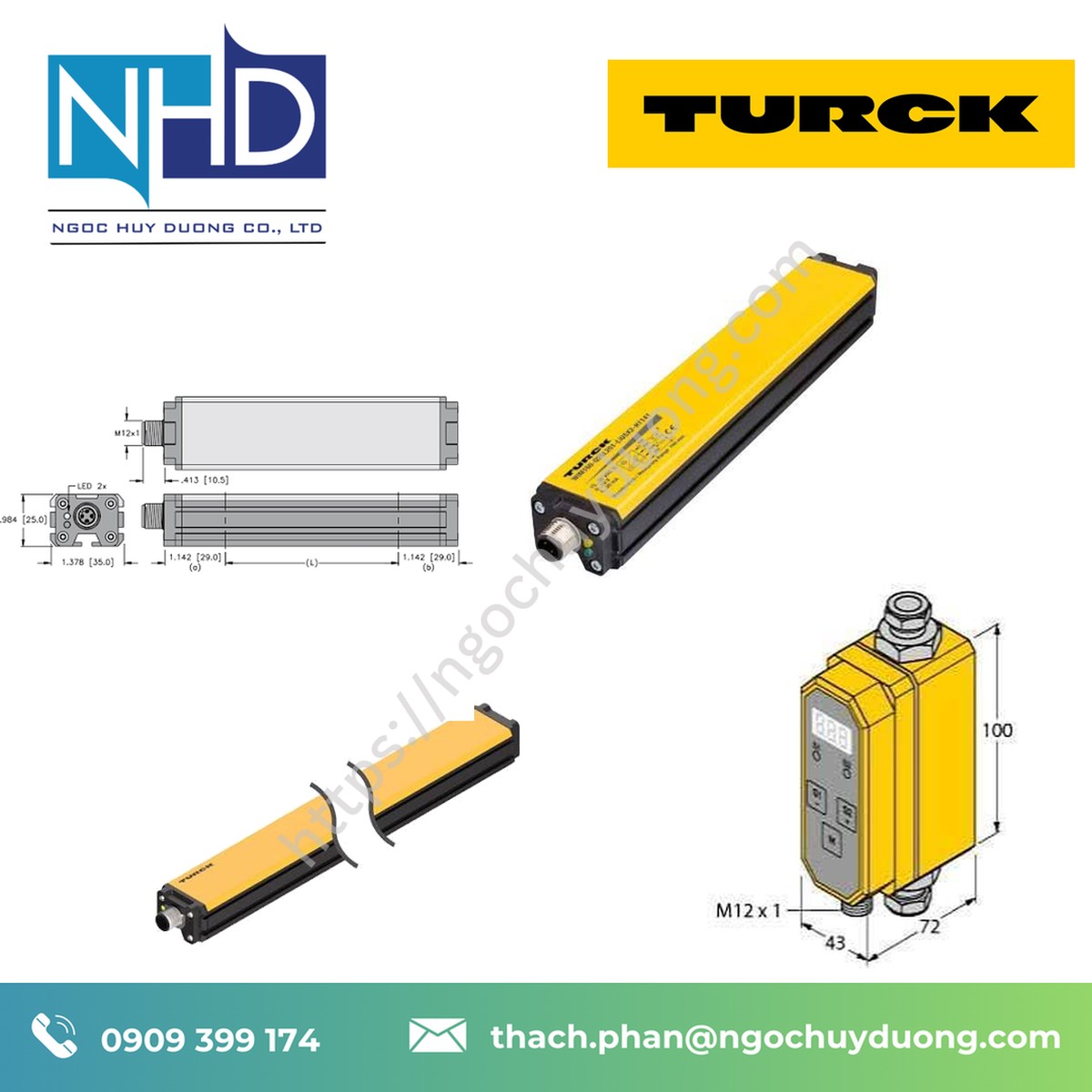

Kiểu thiết kế	Thanh profile Q25L
Dải đo	600 mm
Độ phân giải	16 bit
Độ lặp lại	≤ 0,02% toàn dải đo
Sai số tuyến tính	≤ 0,04% toàn dải đo
Khoảng cách danh định	1,5 mm

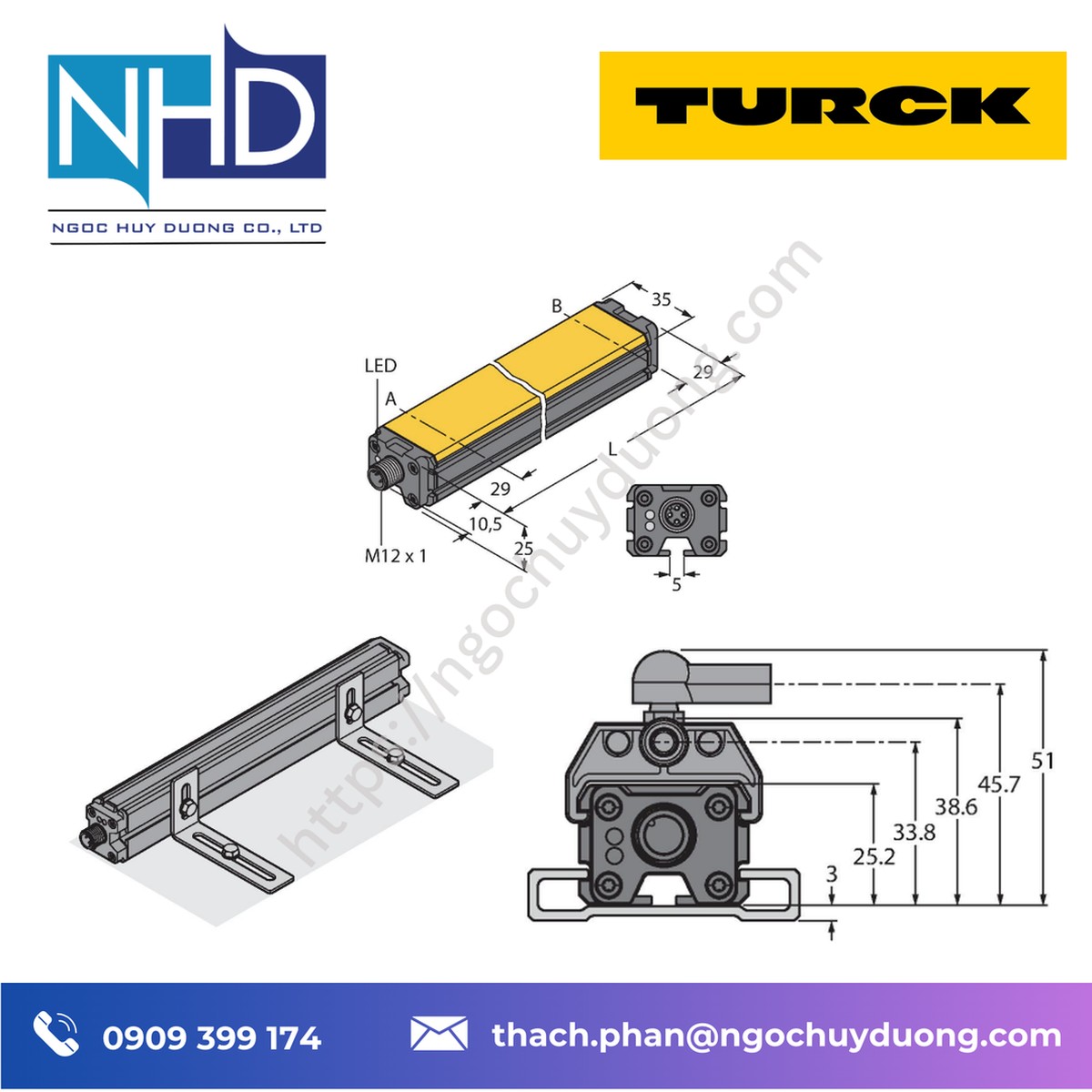

Vùng mù hai đầu	29 mm mỗi đầu
Điện áp hoạt động	15–30 VDC
Đầu ra điện áp	0–10 V
Đầu ra dòng điện	4–20 mA
Đầu nối điện	M12 × 1, 5 chân
Tốc độ lấy mẫu	5.000 Hz
Độ trôi nhiệt	≤ ±0,003%/K
Nhiệt độ môi trường	-25 đến +70°C
Vật liệu thân	Nhôm/nhựa kỹ thuật PA6-GF30, anodized theo tài liệu sản phẩm
Cấp bảo vệ	IP66/IP67 theo thông tin sản phẩm; xác nhận theo đúng phiên bản đặt hàng
Bảo vệ điện	Chống ngắn mạch, bảo vệ đứt dây và đảo cực nguồn theo datasheet

Thông số được tổng hợp từ tài liệu của TURCK cho model tham chiếu nêu trên. Cần đối chiếu datasheet chính thức đi kèm mã hàng thực tế trước khi chốt thiết kế.

📞 Hỗ trợ chọn cấu hình: 0909 399 174 – Cảm biến đo vị trí tuyến tính TURCK LI600P0-Q25LM0-ELIU5X3-H1151

• Turck BI20U-CK40-AP6X2-H1141
• Turck BI10U-MT18-VP6X-H1141
• Turck BI7-M18-AD6X-H1141
• Turck NI8U-S12-AN6X-H1141
• Turck NI12U-S18-VP6X-H1141
• Turck NI10-M18E-LIU-H1141
• Turck BI30R-W30-DAP6X-H1141
• Turck BI5NF-EM18HE-AN6X2-H1141
• Turck BI4U-M12-AP6X-H1141
• Turck BI4U-EM12WD-VP6X-H1141
• Turck BI10U-MT18-AN6X-H1141
• Turck NI8-M12-VP6X-H1141
• Turck SM30SN6REQ
• Turck SM30SP6R W/30
• Turck QS18VP6LVQ1
• Turck QS18VP6LAFQ1
• Turck DS18VN6RQ7
• Turck QS18VP6FF100Q1
• Turck S30SP6FF400 W/30
• Turck S30SP6FF200 W/30
• Turck SM312CMHSQD
• Turck SM312CQD
• Turck B25-K6LP-Q5
• Turck BCE10-QF5.5-AN6X2-0.3-PSG3M
• Turck BC5-Q08-AP6X2/S250
• Turck BC5-M18-AZ3X
• Turck BC10-S30-RDZ3X
• Turck BC3-M12-AP6X
• Turck BC3-M12-AN6X-H1141
• Turck BCF10-S30-VP4X-H1141

4. Vật liệu và kết cấu – Hướng đến vận hành công nghiệp

Cảm biến sử dụng kết cấu dạng thanh profile với vật liệu nhôm và nhựa kỹ thuật. Theo thông tin sản phẩm, phần nhựa liên quan đến kết cấu và mặt cảm biến sử dụng PA6-GF30; thông tin anodized được nêu trong dữ liệu vật liệu của nhà sản xuất. Cấu trúc này hỗ trợ lắp đặt thiết bị trong các cụm máy công nghiệp.

Nguyên lý đo không tiếp xúc giúp giảm hao mòn do ma sát tại vị trí đo. Tuy nhiên, độ bền tổng thể vẫn phụ thuộc vào cách gá lắp, độ cứng vững của cơ cấu, rung động, điều kiện môi trường và việc sử dụng đúng dải nhiệt độ quy định.

Đối với hệ thống có dầu, hóa chất tẩy rửa, hơi ẩm hoặc yêu cầu vệ sinh đặc biệt, cần đánh giá khả năng tương thích vật liệu và cấp bảo vệ trước khi lựa chọn. Không nên suy luận khả năng kháng hóa chất chỉ từ tên vật liệu.

🔄 5. Tương thích – Thay thế – Mở rộng hệ thống

Với đầu ra analog 0–10 V hoặc 4–20 mA, cảm biến có thể được xem xét tích hợp với PLC, bộ điều khiển hoặc thiết bị thu nhận tín hiệu tương thích. Việc lựa chọn đúng chế độ đầu ra, trở kháng tải, nguồn cấp và sơ đồ chân là điều kiện cần để hệ thống hoạt động ổn định.

Khi thay thế cảm biến của thương hiệu khác, kỹ sư cần so sánh dải đo, độ phân giải, sai số tuyến tính, độ lặp lại, kiểu lắp, khoảng cách lắp đặt, tín hiệu đầu ra và đầu nối. Không thể khẳng định tương đương trực tiếp với một model khác nếu chưa đối chiếu đầy đủ thông số.

Đối với hệ thống cần giám sát vị trí liên tục, việc sử dụng tín hiệu analog phù hợp giúp bộ điều khiển tính toán vị trí và xây dựng các chức năng điều khiển theo chương trình. Cấu hình cuối cùng cần được kiểm tra tại hiện trường.

🎯 6. Ứng dụng thực tế của cảm biến đo vị trí tuyến tính TURCK LI600P0-Q25LM0-ELIU5X3-H1151

• Máy tự động hóa: Theo dõi hành trình cơ cấu trượt, bàn nâng, bộ phận định vị và cơ cấu chuyển động tịnh tiến.
• Dây chuyền sản xuất: Giám sát vị trí của cụm cơ khí để hỗ trợ đồng bộ chuyển động và kiểm soát quy trình.
• Máy đóng gói: Đo hành trình các cơ cấu điều chỉnh vị trí, cấp liệu hoặc định vị sản phẩm nếu dải đo và môi trường phù hợp.
• Máy gia công và lắp ráp: Theo dõi chuyển động của bàn máy, cụm gá hoặc cơ cấu điều chỉnh tuyến tính.
• Hệ thống xử lý nước, thực phẩm, dược phẩm và hóa chất: Có thể xem xét cho các cơ cấu máy phù hợp; cần đánh giá riêng yêu cầu vệ sinh, hóa chất, nhiệt độ và cấp bảo vệ trước khi sử dụng.

Gọi tư vấn theo ứng dụng: 0909 399 174 – Cảm biến đo vị trí tuyến tính TURCK LI600P0-Q25LM0-ELIU5X3-H1151

💡 7. Tại sao nên mua tại Ngọc Huy Dương?

• Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp theo thông tin doanh nghiệp.
• Hỗ trợ kiểm tra mã hàng và tư vấn lựa chọn thiết bị theo yêu cầu ứng dụng.
• Hỗ trợ xác nhận chứng từ CO/CQ, tình trạng hàng và chính sách bảo hành theo đơn hàng thực tế.
• Hỗ trợ kỹ thuật và dịch vụ sau bán hàng trên phạm vi toàn quốc.
• Đồng hành cùng kỹ sư thiết kế, bộ phận bảo trì, nhà máy, nhà thầu EPC và đơn vị OEM trong quá trình lựa chọn thiết bị.

📞 8. Liên hệ – Đặt hàng và tư vấn kỹ thuật

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com

📧 Email: thach.phan@ngochuyduong.com

📞 Hotline: 0909 399 174

Để được tư vấn cảm biến đo vị trí tuyến tính TURCK LI600P0-Q25LM0-ELIU5X3-H1151, vui lòng gửi mã hàng, số lượng, yêu cầu tín hiệu và thông tin ứng dụng để được hỗ trợ xác nhận cấu hình.

🧩 9. Phiên bản và mã sản phẩm

Model tham chiếu theo datasheet: LI600P0-Q25LM0-ELIU5X3-H1151.

Mã định danh TURCK: 100001937.

Nếu cần danh sách model cảm biến đo vị trí tuyến tính TURCK, vui lòng gửi yêu cầu đến thach.phan@ngochuyduong.com để đối chiếu theo danh mục nhà sản xuất.

🧩 10. Câu hỏi thường gặp (FAQ)

Cảm biến TURCK LI600P0-Q25LM0-ELIU5X3-H1151 dùng để làm gì?

Thiết bị dùng để đo vị trí tuyến tính của phần tử định vị trong phạm vi 600 mm, phục vụ giám sát chuyển động và điều khiển máy tự động hóa.

Dải đo của cảm biến là bao nhiêu?

Dải đo danh định theo datasheet là 600 mm. Cần tính đến vùng mù ở hai đầu khi thiết kế hành trình cơ khí.

Cảm biến có những tín hiệu đầu ra nào?

Model tham chiếu hỗ trợ đầu ra điện áp 0–10 V và dòng điện 4–20 mA. Cần xác nhận phương án đấu nối theo tài liệu sản phẩm.

Cảm biến có kết nối trực tiếp với PLC không?

Có thể kết nối với PLC có ngõ vào analog tương thích sau khi kiểm tra nguồn cấp, loại tín hiệu, trở kháng tải, sơ đồ chân và cấu hình phần mềm.

Làm thế nào để đặt mua đúng model?

Gửi mã sản phẩm đầy đủ, số lượng và yêu cầu kỹ thuật cho Ngọc Huy Dương qua hotline 0909 399 174 hoặc email thach.phan@ngochuyduong.com để được kiểm tra mã hàng trước khi đặt mua.
