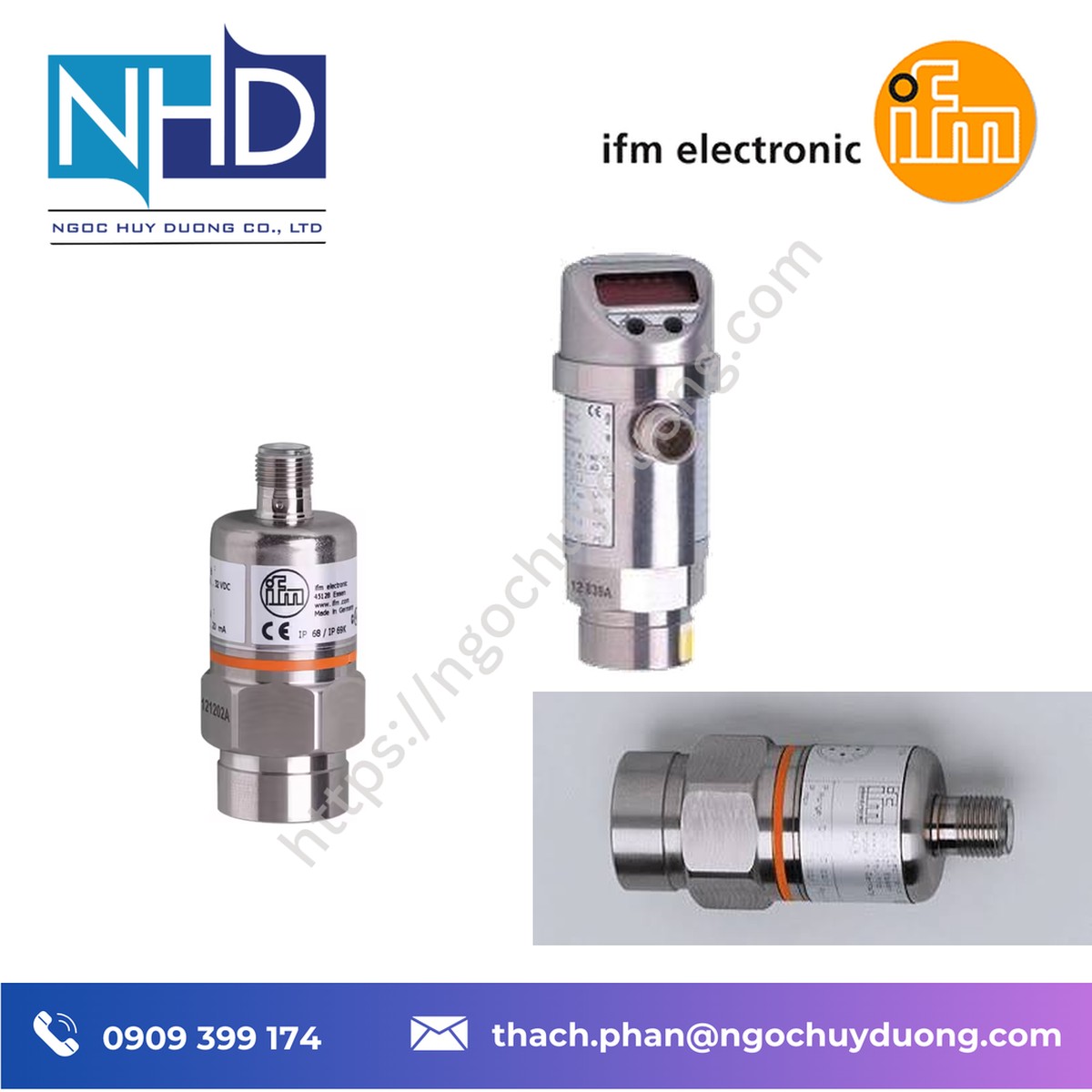

Cảm biến áp suất IFM PA3027 – Đo áp suất chính xác, ổn định

Được cung cấp bởi Công ty TNHH Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam

🌐 Website: www.ngochuyduong.com | Hotline: 0909 399 174 | Email: thach.phan@ngochuyduong.com

📌 1. Giới thiệu tổng quan cảm biến áp suất IFM PA3027

Cảm biến áp suất IFM PA3027 là thiết bị đo áp suất điện tử sử dụng cell đo bằng gốm, được thiết kế để giám sát áp suất tương đối của chất lỏng và chất khí trong các hệ thống công nghiệp. Sản phẩm có dải đo từ 0 đến 1 bar, sử dụng tín hiệu đầu ra analog 4–20 mA và kết nối quá trình bằng ren trong G 1/4. Đây là những đặc điểm phù hợp với các hệ thống cần đo áp suất thấp, truyền tín hiệu về PLC hoặc bộ điều khiển để theo dõi và xử lý dữ liệu.

Trong hệ thống tự động hóa, cảm biến áp suất không chỉ cung cấp giá trị đo mà còn là một phần quan trọng của quá trình giám sát vận hành. Dữ liệu áp suất có thể được sử dụng để theo dõi trạng thái đường ống, kiểm tra áp suất trong thiết bị, giám sát hệ thống cấp chất lỏng hoặc khí và hỗ trợ phát hiện những thay đổi bất thường trong quá trình sản xuất.

IFM PA3027 thuộc dòng cảm biến áp suất công nghiệp của ifm electronic, thương hiệu thiết bị tự động hóa có trụ sở tại Essen, Đức. Model này được nhà sản xuất thiết kế với khả năng chịu quá áp tốt, độ ổn định dài hạn và kết cấu vỏ inox phù hợp với môi trường công nghiệp.

Công ty TNHH Ngọc Huy Dương hỗ trợ khách hàng tra cứu thông số, lựa chọn cấu hình, xác nhận mã hàng và tư vấn khả năng tương thích với hệ thống đang sử dụng. Khi đặt mua, khách hàng nên yêu cầu xác nhận tình trạng hàng, chứng từ CO/CQ nếu cần, điều kiện bảo hành và tài liệu kỹ thuật tương ứng với đúng mã sản phẩm.

Liên hệ tư vấn: 0909 399 174 | thach.phan@ngochuyduong.com

⚙️ 2. Tính năng kỹ thuật nổi bật của cảm biến áp suất IFM PA3027

Cell đo áp suất bằng gốm

IFM PA3027 sử dụng cell đo bằng gốm, một đặc điểm kỹ thuật quan trọng của dòng cảm biến áp suất PA. Theo thông tin từ nhà sản xuất, cấu trúc đo này hỗ trợ khả năng chịu quá áp cao. Đối với hệ thống vận hành liên tục, khả năng chịu quá áp là yếu tố cần xem xét khi lựa chọn cảm biến, đặc biệt trong các ứng dụng có biến động áp suất trong quá trình khởi động hoặc đóng mở van.

Tín hiệu analog 4–20 mA

Thiết bị cung cấp tín hiệu đầu ra analog 4–20 mA, cho phép truyền giá trị áp suất đến PLC, bộ điều khiển hoặc hệ thống giám sát có ngõ vào dòng điện tương thích. Đây là chuẩn tín hiệu được sử dụng phổ biến trong tự động hóa công nghiệp.

Khi tích hợp, cần cấu hình đúng dải đo tương ứng với tín hiệu đầu ra để hệ thống điều khiển quy đổi dòng điện thành giá trị áp suất chính xác.

Dải đo 0–1 bar

Dải đo danh định 0–1 bar tương đương 0–1000 mbar hoặc 0–100 kPa. Model này phù hợp để xem xét trong các ứng dụng cần giám sát áp suất tương đối ở mức thấp. Trước khi lựa chọn, cần xác định áp suất vận hành bình thường, áp suất cực đại và những biến động có thể xảy ra trong hệ thống.

Độ ổn định và khả năng lặp lại

Theo dữ liệu kỹ thuật của IFM, độ lặp lại của PA3027 nhỏ hơn 0,1% toàn dải trong điều kiện nhiệt độ biến động dưới 10 K. Độ lệch đặc tính được công bố nhỏ hơn ±0,25% toàn dải theo BFSL hoặc nhỏ hơn ±0,5% theo giới hạn LS. Các chỉ tiêu này giúp kỹ sư đánh giá khả năng đáp ứng của thiết bị đối với yêu cầu đo lường cụ thể.

Kết cấu công nghiệp và kết nối M12

Thiết bị có vỏ hình trụ bằng inox, kết nối điện M12 mã hóa A với bốn tiếp điểm mạ vàng. Cấp bảo vệ được công bố là IP65. Khi lắp đặt, cần kiểm tra độ kín của đầu nối, phương pháp đi dây, điều kiện môi trường và yêu cầu bảo vệ tại vị trí sử dụng.

📋 3. Thông số kỹ thuật tiêu chuẩn IFM PA3027

Thông số	Giá trị
Thương hiệu	ifm electronic
Model	PA3027
Loại thiết bị	Cảm biến truyền áp suất điện tử
Nguyên lý đo	Cell đo bằng gốm
Dải đo	0–1 bar
Dải đo quy đổi	0–1000 mbar; 0–100 kPa
Loại áp suất	Áp suất tương đối
Môi chất	Chất lỏng và chất khí
Tín hiệu đầu ra	Analog 4–20 mA
Điện áp hoạt động	9,6–32 V DC
Kết nối quá trình	Ren trong G 1/4
Kết nối điện	M12, mã hóa A, 4 tiếp điểm
Nhiệt độ môi chất	-25 đến 90°C; tùy chọn theo yêu cầu từ -40 đến 90°C
Nhiệt độ môi trường	-25 đến 80°C
Cấp bảo vệ	IP65
Vật liệu vỏ	Inox 316L / 1.4404
Vật liệu tiếp xúc môi chất	Inox 303 / 1.4305, gốm, FKM
Áp suất chịu tải được công bố	10 bar
Áp suất nổ tối thiểu được công bố	30 bar
Thời gian đáp ứng đầu ra analog	3 ms

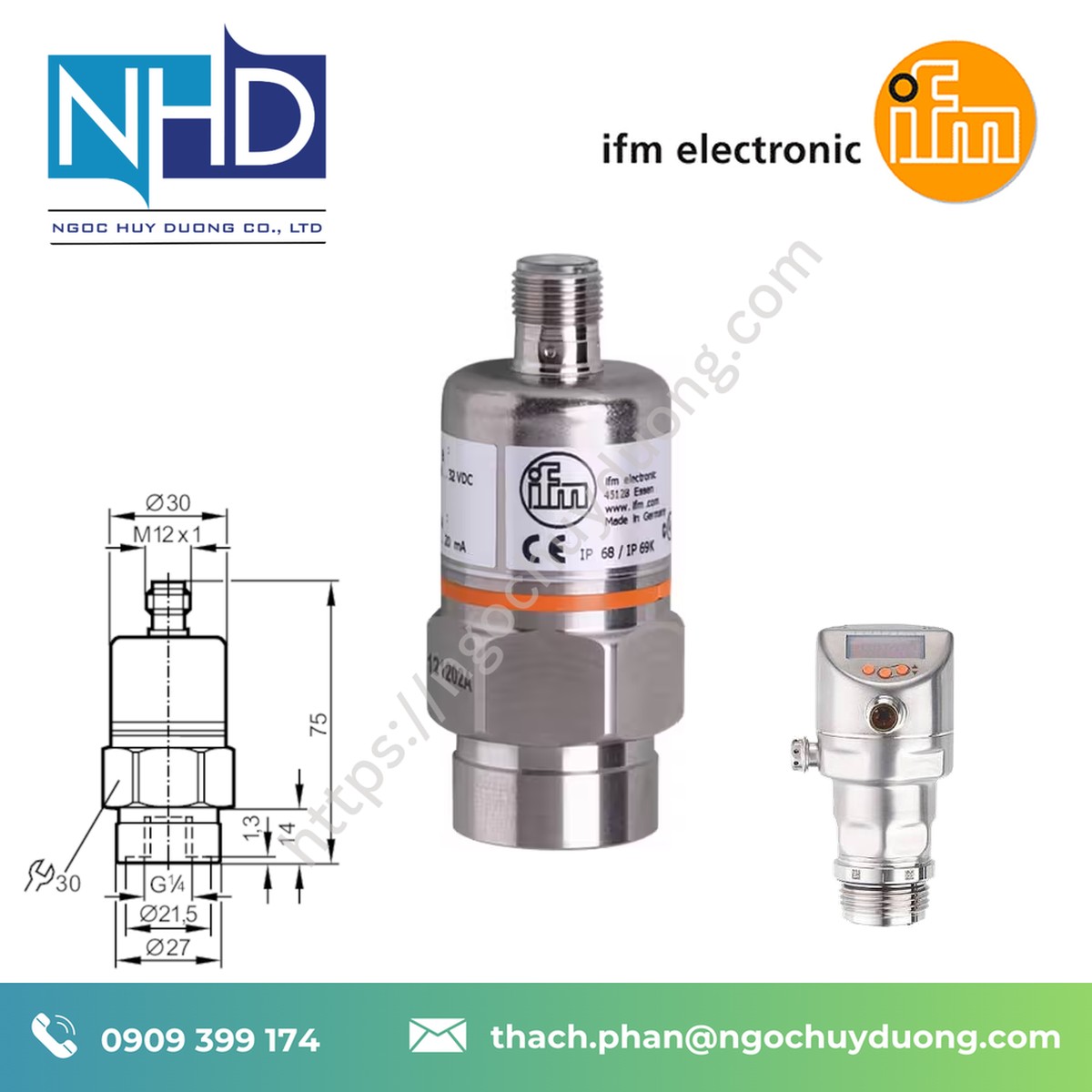

Kích thước	Đường kính 30 mm, chiều dài 75 mm

Lưu ý: Thông số được tổng hợp từ trang sản phẩm chính thức của IFM. Cần đối chiếu datasheet đúng phiên bản trước khi phê duyệt thiết kế hoặc đặt hàng. Áp suất chịu tải và áp suất nổ không phải là áp suất vận hành liên tục cho phép.

• IFM PN7071
• IFM PT5404
• IFM PN2094
• IFM PG1400
• IFM PG1401
• IFM PG1402
• IFM PG1403
• IFM PG1404
• IFM PG1405
• IFM PG1406
• IFM PG1407
• IFM PG1408
• IFM PG1409
• IFM PG1412

4. Vật liệu và độ bền của cảm biến áp suất IFM PA3027

Độ bền của cảm biến áp suất phụ thuộc vào cấu trúc đo, vật liệu tiếp xúc môi chất và điều kiện vận hành thực tế. Với PA3027, IFM công bố vỏ bằng inox 316L / 1.4404, trong khi các bộ phận tiếp xúc môi chất gồm inox 303 / 1.4305, gốm và FKM.

Vật liệu inox giúp thiết bị đáp ứng nhu cầu sử dụng trong nhiều môi trường công nghiệp. Tuy nhiên, khả năng tương thích hóa học cần được đánh giá theo thành phần môi chất, nhiệt độ, nồng độ và điều kiện làm sạch. Không nên mặc định mọi loại inox hoặc vật liệu làm kín đều phù hợp với tất cả hóa chất.

Cell đo bằng gốm và khả năng chịu quá áp được nhà sản xuất công bố là những yếu tố đáng chú ý khi đánh giá tuổi thọ thiết bị. Để hạn chế hư hỏng, cần tránh vượt giới hạn áp suất, sử dụng đúng kiểu ren, lắp đặt đúng kỹ thuật và lựa chọn phụ kiện phù hợp.

🔄 5. Khả năng tương thích, thay thế và mở rộng hệ thống

IFM PA3027 có thể được xem xét tích hợp vào hệ thống điều khiển sử dụng ngõ vào analog 4–20 mA. Trước khi thay thế cảm biến đang vận hành, kỹ sư cần kiểm tra đồng thời dải đo, loại áp suất, kiểu ren, điện áp cấp, sơ đồ đấu dây, vật liệu tiếp xúc môi chất và điều kiện nhiệt độ.

Trong cùng dòng sản phẩm, PA3028 có dải đo 0–250 mbar và tín hiệu 4–20 mA, trong khi PA9027 có dải đo 0–1 bar nhưng sử dụng tín hiệu 0–10 V. Đây là các model có thông số khác nhau, không nên thay thế trực tiếp nếu chưa xác minh yêu cầu của hệ thống.

Đối với hệ thống PLC, cần bảo đảm ngõ vào analog tương thích với tín hiệu dòng điện và cấu hình đúng giá trị đầu đo. Đối với kết nối cơ khí, phải xác nhận kích thước ren và yêu cầu làm kín thay vì chỉ dựa vào tên model.

Ngọc Huy Dương hỗ trợ tra cứu thông số, đối chiếu model và tư vấn giải pháp thay thế theo dữ liệu thực tế của hệ thống.

🎯 6. Ứng dụng thực tế của cảm biến áp suất IFM PA3027

Hệ thống xử lý nước

PA3027 có thể được xem xét cho các điểm đo áp suất thấp trong hệ thống cấp nước, đường ống phụ trợ hoặc thiết bị xử lý nước, nếu dải đo và vật liệu tương thích với môi chất.

Hệ thống khí nén áp suất thấp

Thiết bị có thể được cân nhắc để giám sát áp suất tại các nhánh khí hoặc thiết bị sử dụng khí có áp suất nằm trong dải đo. Cần kiểm tra áp suất cực đại và các xung áp có thể phát sinh trước khi lựa chọn.

Dây chuyền sản xuất công nghiệp

Cảm biến có thể cung cấp tín hiệu áp suất cho hệ thống PLC nhằm phục vụ giám sát quy trình, ghi nhận dữ liệu hoặc xây dựng cảnh báo. Phạm vi sử dụng cụ thể cần được xác định theo yêu cầu đo và môi trường lắp đặt.

Hệ thống bơm và đường ống

Ở các vị trí có áp suất vận hành thấp, cảm biến có thể hỗ trợ theo dõi sự thay đổi áp suất trong đường ống hoặc cụm thiết bị. Kỹ sư cần đánh giá khả năng phát sinh áp suất đột biến để tránh lựa chọn sai dải đo.

Thiết bị OEM và máy công nghiệp

Với kích thước gọn, tín hiệu analog và kết nối M12, PA3027 có thể được đánh giá cho các cụm máy OEM hoặc thiết bị cần tích hợp tín hiệu áp suất vào bộ điều khiển trung tâm.

Gọi tư vấn theo ứng dụng: 0909 399 174.

💡 7. Tại sao nên mua cảm biến áp suất IFM PA3027 tại Ngọc Huy Dương?

Công ty TNHH Ngọc Huy Dương hướng đến việc hỗ trợ khách hàng công nghiệp trong quá trình lựa chọn và sử dụng thiết bị đo lường, tự động hóa.

• Hỗ trợ tra cứu mã sản phẩm và đối chiếu thông số kỹ thuật.
• Tư vấn lựa chọn dải đo theo điều kiện vận hành thực tế.
• Hỗ trợ kiểm tra khả năng tương thích với PLC và hệ thống hiện hữu.
• Hỗ trợ xác nhận chứng từ, nguồn gốc và điều kiện bảo hành theo đơn hàng.
• Tiếp nhận yêu cầu cung cấp thiết bị cho nhà máy, đơn vị EPC và khách hàng OEM.

Đối với sản phẩm cần thay thế khẩn cấp, khách hàng nên cung cấp hình ảnh nhãn thiết bị cũ, mã hàng, kiểu kết nối và thông tin về tín hiệu đầu ra để rút ngắn thời gian đối chiếu.

8. Liên hệ đặt hàng và tư vấn kỹ thuật

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com

📧 Email: thach.phan@ngochuyduong.com

📞 Hotline: 0909 399 174

Để được tư vấn cảm biến áp suất IFM PA3027, vui lòng cung cấp dải áp suất vận hành, môi chất, nhiệt độ làm việc, kiểu kết nối và yêu cầu tín hiệu đầu ra. Ngọc Huy Dương sẽ hỗ trợ đối chiếu thông số và xác nhận cấu hình phù hợp trước khi đặt hàng.

🧩 9. Phiên bản và mã sản phẩm liên quan

• IFM PA3027 – dải đo 0–1 bar, đầu ra 4–20 mA, ren trong G 1/4.
• IFM PA3028 – dải đo 0–250 mbar, đầu ra 4–20 mA, ren trong G 1/4.
• IFM PA9027 – dải đo 0–1 bar, đầu ra 0–10 V, ren trong G 1/4.

Các model trên có thông số khác nhau. Vui lòng yêu cầu kiểm tra datasheet và mã đặt hàng đầy đủ trước khi thay thế hoặc mua mới.

🧩 10. Câu hỏi thường gặp về cảm biến áp suất IFM PA3027

Câu 1: IFM PA3027 có dải đo bao nhiêu?

Thiết bị có dải đo áp suất tương đối từ 0 đến 1 bar, tương đương 0–1000 mbar hoặc 0–100 kPa.

Câu 2: IFM PA3027 sử dụng tín hiệu đầu ra nào?

Model này sử dụng tín hiệu analog 4–20 mA để truyền giá trị đo đến bộ điều khiển tương thích.

Câu 3: Cảm biến áp suất PA3027 dùng kết nối ren nào?

Thiết bị sử dụng kết nối quá trình ren trong G 1/4. Cần kiểm tra kích thước ren của hệ thống trước khi lắp đặt.

Câu 4: PA3027 có thể đo chất lỏng và chất khí không?

Theo tài liệu nhà sản xuất, thiết bị dùng cho môi chất lỏng và khí. Khả năng tương thích cần được kiểm tra theo thành phần môi chất và điều kiện vận hành cụ thể.

Câu 5: Làm thế nào để chọn đúng cảm biến áp suất thay thế PA3027?

Cần đối chiếu dải đo, tín hiệu đầu ra, điện áp cấp, kiểu ren, vật liệu tiếp xúc môi chất và nhiệt độ làm việc. Không nên chỉ dựa vào hình dáng hoặc kích thước bên ngoài.
