Bơm trục đứng đa tầng cánh Grundfos CR5-16 – Giải pháp cấp nước áp lực cao hiệu quả

Được cung cấp bởi Công ty TNHH Ngọc Huy Dương – đơn vị chuyên tư vấn và cung cấp thiết bị công nghiệp tại Việt Nam.

Website: 🌐 www.ngochuyduong.com | Hotline: ☎️ 0909 399 174 | Email: ✉️ thach.phan@ngochuyduong.com

📌 1. Giới thiệu tổng quan bơm trục đứng đa tầng cánh Grundfos CR5-16

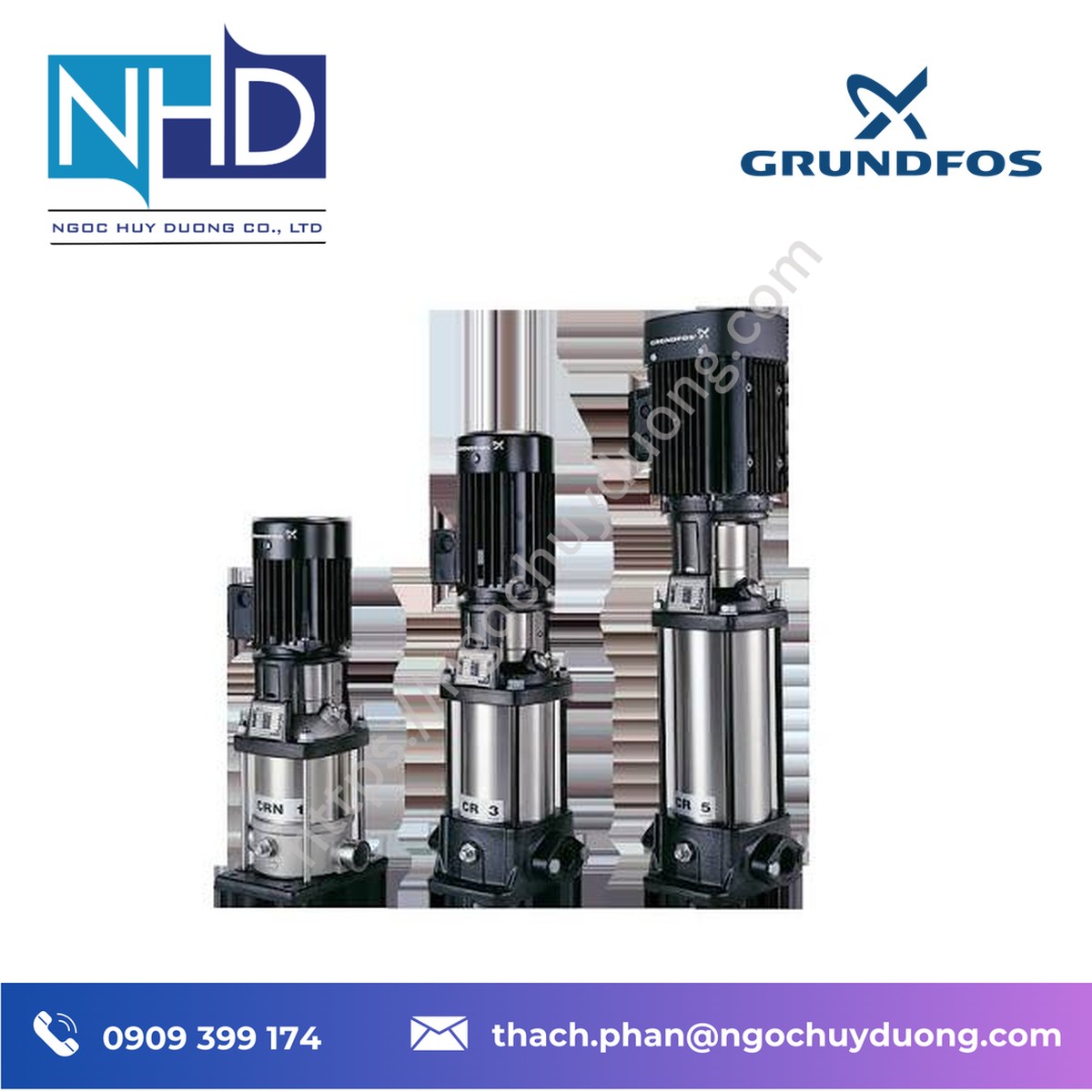

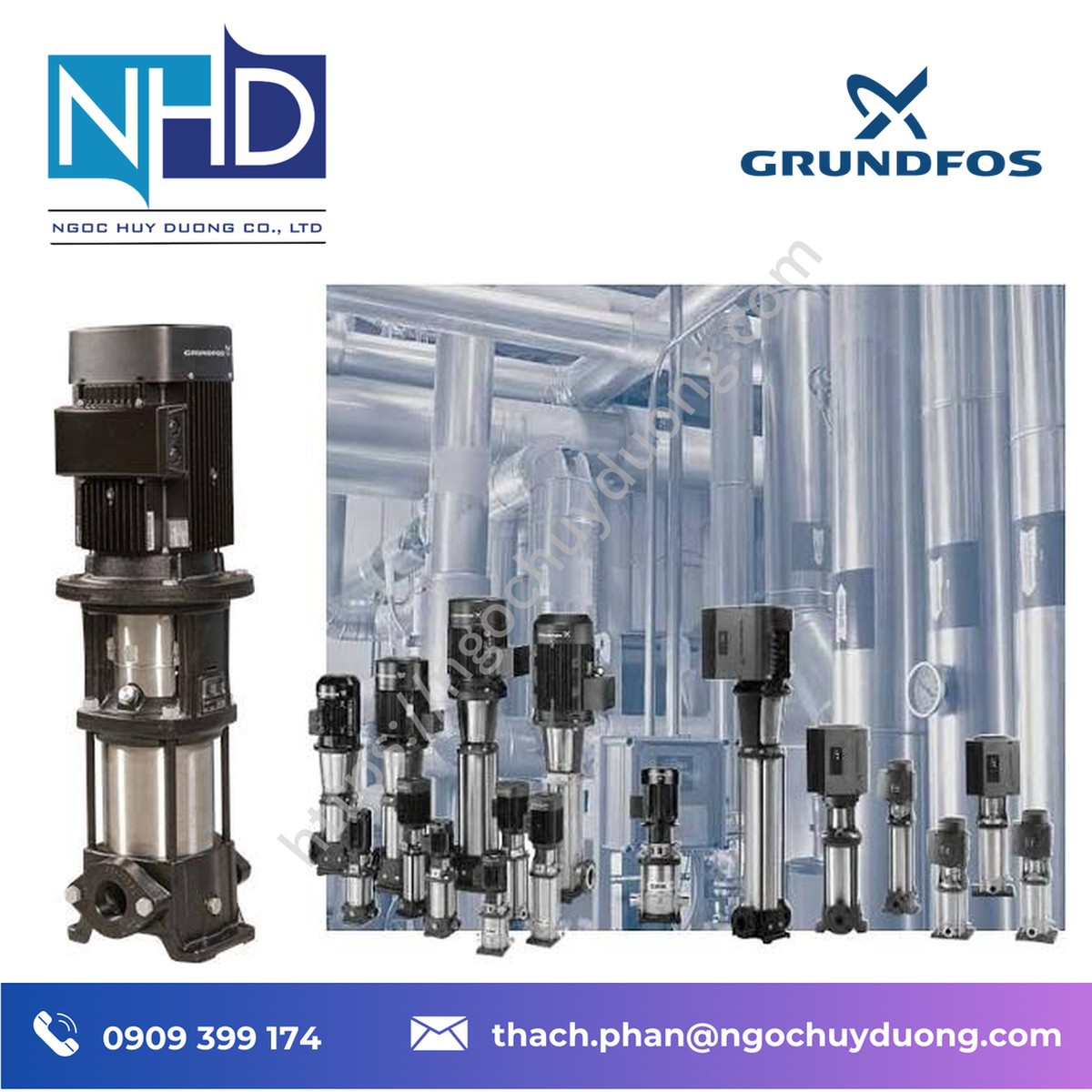

Bơm trục đứng đa tầng cánh Grundfos CR5-16 là dòng bơm ly tâm nhiều tầng cánh thuộc series CR của Grundfos, được thiết kế để vận chuyển chất lỏng và tạo áp lực trong các hệ thống cấp nước, tăng áp, tuần hoàn và các quy trình công nghiệp. Cấu trúc nhiều tầng cánh giúp bơm tạo cột áp cao trong thiết kế tương đối gọn, phù hợp với các hệ thống cần áp lực ổn định.

Grundfos CR5-16 sử dụng cấu hình bơm trục đứng, các cửa hút và cửa đẩy được bố trí cùng cao độ theo thiết kế in-line. Cấu hình này hỗ trợ lắp đặt trên tuyến ống, đồng thời giúp tối ưu không gian trong phòng máy và khu vực kỹ thuật. Model CR5-16 có 16 tầng cánh; thông số lưu lượng, cột áp, công suất và nguồn điện thực tế cần xác định theo mã cấu hình đầy đủ đi kèm động cơ.

Grundfos là thương hiệu có nguồn gốc từ Đan Mạch, chuyên về máy bơm và các giải pháp công nghệ nước. Dòng CR được ứng dụng trong nhiều hệ thống công nghiệp nhờ thiết kế bơm nhiều tầng cánh, các tùy chọn vật liệu và phớt trục phù hợp với nhiều điều kiện vận hành.

Ngọc Huy Dương hỗ trợ khách hàng tra cứu model, đối chiếu thông số và lựa chọn cấu hình theo yêu cầu của hệ thống. Tình trạng hàng, chứng từ CO/CQ, chính sách bảo hành và điều kiện cung cấp cần được xác nhận theo từng đơn hàng.

Liên hệ tư vấn: 0909 399 174 | thach.phan@ngochuyduong.com

⚙️ 2. Tính năng kỹ thuật nổi bật của bơm Grundfos CR5-16

• Kết cấu đa tầng cánh: Nhiều tầng cánh được bố trí nối tiếp nhằm tạo cột áp cao hơn so với cấu hình một tầng cánh có kích thước tương đương.
• Thiết kế trục đứng, đường ống in-line: Cửa hút và cửa đẩy nằm cùng cao độ, thuận tiện khi bố trí bơm trên tuyến ống theo đúng yêu cầu lắp đặt.
• Các bộ phận tiếp xúc chất lỏng bằng thép không gỉ ở cấu hình tiêu chuẩn: Cánh bơm và buồng tầng cánh thường sử dụng thép không gỉ AISI 304; vật liệu cụ thể cần kiểm tra theo mã hàng.
• Phớt trục dạng cartridge: Thiết kế phớt cơ khí dạng cartridge hỗ trợ bảo trì và thay thế theo hướng dẫn của nhà sản xuất.
• Nhiều lựa chọn cấu hình: Dòng CR có các tùy chọn động cơ, điện áp, kiểu kết nối đường ống, vật liệu và phớt trục để đáp ứng yêu cầu ứng dụng khác nhau.

Hiệu suất thực tế của bơm phụ thuộc vào điểm làm việc, đặc tính chất lỏng, điều kiện hút, đường ống và cấu hình động cơ. Vì vậy, cần lựa chọn bơm dựa trên lưu lượng và cột áp yêu cầu thay vì chỉ dựa vào tên model.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 3. Thông số kỹ thuật tiêu chuẩn Grundfos CR5-16

Thông số	Thông tin tham khảo
Thương hiệu	Grundfos
Model	CR5-16
Loại bơm	Bơm ly tâm trục đứng đa tầng cánh
Số tầng cánh	16
Kiểu lắp đặt	Trục đứng, kết nối đường ống in-line
Lưu lượng danh định	Phụ thuộc cấu hình và điểm làm việc; một số cấu hình tham khảo khoảng 5,8 m³/h
Cột áp danh định	Phụ thuộc cấu hình động cơ và tần số; một số cấu hình 50 Hz có giá trị tham khảo khoảng 71–81 m
Chất lỏng bơm	Nước hoặc chất lỏng phù hợp với vật liệu bơm
Vật liệu cánh bơm	Thép không gỉ, thường là AISI 304 ở cấu hình tiêu chuẩn
Vật liệu buồng tầng cánh	Thép không gỉ theo cấu hình tiêu chuẩn
Đầu bơm và đế bơm	Gang ở cấu hình tiêu chuẩn phổ biến; cần xác nhận theo mã đầy đủ
Phớt trục	Tùy chọn theo cấu hình; có các phiên bản sử dụng mã phớt HQQE
Nguồn điện động cơ	Tùy phiên bản một pha hoặc ba pha, điện áp và tần số phải kiểm tra theo nhãn máy
Kiểu kết nối	Tùy cấu hình: mặt bích hoặc kết nối ren theo phiên bản
Nhiệt độ chất lỏng	Phụ thuộc phiên bản, phớt trục và điều kiện vận hành; cần đối chiếu datasheet
Áp suất làm việc tối đa	Phụ thuộc phiên bản và điều kiện vận hành; cần xác nhận theo tài liệu chính thức

Lưu ý: CR5-16 là tên model cơ bản, chưa xác định toàn bộ cấu hình đặt hàng. Không sử dụng các giá trị tham khảo trong bảng thay cho thông số bảo đảm của mã hàng cụ thể.

📞 Hỗ trợ chọn cấu hình: 0909 399 174 – Bơm trục đứng đa tầng cánh Grundfos CR5-16

• Grundfos 96817929
• Grundfos 96281022
• Grundfos 97691265
• Grundfos 96817952
• Grundfos 96281023
• Grundfos 97691270
• Grundfos 97691276
• Grundfos 97691280
• Grundfos 97711652
• Grundfos 96281015
• Grundfos 96281016
• Grundfos 96281018
• Grundfos 96281019
• Grundfos 96281020
• Grundfos 96281021
• Grundfos 96943201
• Grundfos 96817954
• Grundfos 96943223
• Grundfos 96700323
• Grundfos 97691268
• Grundfos 97691272
• Grundfos 96943224
• Grundfos 96281017
• Grundfos 99199622
• Grundfos 99415672
• Grundfos 99371966
• Grundfos 98707848
• Grundfos 98707851
• Grundfos 97549426
• Grundfos 98057201

4. Vật liệu và kết cấu – Độ bền trong vận hành

Bơm Grundfos CR5-16 có kết cấu nhiều tầng cánh với cánh bơm và buồng tầng cánh bằng thép không gỉ ở cấu hình tiêu chuẩn. Vật liệu này phù hợp với nhiều ứng dụng bơm nước công nghiệp, hỗ trợ khả năng chống ăn mòn trong điều kiện sử dụng thích hợp.

Đầu bơm và đế bơm của các cấu hình tiêu chuẩn phổ biến có thể sử dụng gang. Vì vậy, khi bơm chất lỏng có tính ăn mòn, nước có thành phần hóa học đặc biệt hoặc chất lỏng phục vụ quy trình vệ sinh, cần đánh giá toàn bộ các bộ phận tiếp xúc chất lỏng, bao gồm thân bơm, phớt trục và vật liệu làm kín.

Phớt cơ khí dạng cartridge giúp thuận tiện cho công tác bảo dưỡng theo quy trình của nhà sản xuất. Để tăng tuổi thọ thiết bị, cần tránh chạy khô, bảo đảm điều kiện hút, kiểm soát rung động và thực hiện bảo trì theo hướng dẫn kỹ thuật.

🔄 5. Tương thích – Thay thế – Mở rộng hệ thống

Grundfos CR5-16 có thể được xem xét trong các hệ thống cấp nước, tăng áp hoặc tuần hoàn công nghiệp khi đáp ứng yêu cầu về lưu lượng, cột áp, vật liệu và điều kiện lắp đặt. Thiết kế in-line giúp thuận tiện cho việc bố trí đường ống, nhưng kích thước mặt bích hoặc ren phải được đối chiếu với bản vẽ của đúng cấu hình.

Khi thay thế bơm đang sử dụng, cần so sánh lưu lượng tại điểm làm việc, cột áp, công suất động cơ, điện áp, tần số, số pha, kích thước lắp đặt, kiểu kết nối và đặc tính chất lỏng. Không nên lựa chọn bơm thay thế chỉ dựa trên công suất hoặc tên model tương đương.

Trong hệ thống tăng áp nhiều bơm hoặc hệ thống có biến tần, cần kiểm tra khả năng điều khiển, dải vận hành và phương án bảo vệ động cơ. Cấu hình cuối cùng cần phù hợp với thiết kế thủy lực của hệ thống.

🎯 6. Ứng dụng thực tế của bơm Grundfos CR5-16

• Hệ thống cấp nước công nghiệp: Cấp nước cho thiết bị và các công đoạn sản xuất theo yêu cầu lưu lượng, áp lực.
• Hệ thống tăng áp: Tăng áp cho mạng đường ống hoặc các cụm thiết bị cần cột áp phù hợp.
• Hệ thống tuần hoàn nước: Tuần hoàn chất lỏng trong các hệ thống công nghệ tương thích với vật liệu bơm.
• Hệ thống xử lý nước: Bơm nước trong các công đoạn xử lý khi điều kiện chất lỏng và yêu cầu áp lực phù hợp.
• Nhà máy thực phẩm, đồ uống và dược phẩm: Có thể xem xét cho các công đoạn phụ trợ phù hợp; cần xác minh yêu cầu vệ sinh, vật liệu và chứng nhận trước khi sử dụng trực tiếp trong quy trình sản phẩm.
• Hệ thống công nghiệp và tòa nhà: Cấp nước cho các cụm thiết bị, hệ thống tiện ích và đường ống công nghệ.

Gọi tư vấn theo ứng dụng: 0909 399 174 – Grundfos CR5-16

💡 7. Tại sao nên mua tại Ngọc Huy Dương?

• Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp theo thông tin doanh nghiệp.
• Hỗ trợ đối chiếu model và lựa chọn cấu hình theo yêu cầu vận hành.
• Tư vấn kỹ thuật về lưu lượng, cột áp, vật liệu, nguồn điện và kết nối đường ống.
• Hỗ trợ xác nhận chứng từ CO/CQ, tình trạng hàng và điều kiện bảo hành theo đơn hàng thực tế.
• Hỗ trợ khách hàng trên toàn quốc, đồng hành với nhà máy, kỹ sư thiết kế, bộ phận bảo trì và nhà thầu EPC.

📞 8. Liên hệ – Đặt hàng và tư vấn kỹ thuật

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com

📧 Email: thach.phan@ngochuyduong.com

📞 Hotline: 0909 399 174

Để được tư vấn bơm trục đứng đa tầng cánh Grundfos CR5-16, vui lòng cung cấp lưu lượng yêu cầu, cột áp, chất lỏng bơm, nhiệt độ, nguồn điện và kiểu kết nối đường ống.

🧩 9. Phiên bản và mã sản phẩm

Model cơ bản: Grundfos CR5-16.

Mã đặt hàng đầy đủ có thể bao gồm các ký hiệu về kiểu kết nối, vật liệu, phớt trục, động cơ và nguồn điện. Các phiên bản CR5-16 có thể khác nhau đáng kể về thông số vận hành.

Để xác định đúng mã hàng, vui lòng gửi ảnh nhãn máy, mã sản phẩm hoặc datasheet cho Ngọc Huy Dương qua email thach.phan@ngochuyduong.com.

🧩 10. FAQ – Câu hỏi thường gặp

Bơm Grundfos CR5-16 là loại bơm gì?

Đây là bơm ly tâm trục đứng đa tầng cánh thuộc dòng CR, dùng để bơm chất lỏng và tạo cột áp cho hệ thống công nghiệp.

CR5-16 có bao nhiêu tầng cánh?

Model CR5-16 có 16 tầng cánh theo cách đặt tên model của dòng sản phẩm.

Lưu lượng và cột áp của CR5-16 là bao nhiêu?

Thông số phụ thuộc cấu hình động cơ, tần số và điểm làm việc. Cần tra đường đặc tính và datasheet của đúng mã đặt hàng.

Bơm có thể dùng cho nước nóng hoặc hóa chất không?

Chỉ sử dụng khi nhiệt độ, đặc tính chất lỏng, vật liệu và phớt trục đáp ứng giới hạn của phiên bản cụ thể. Cần kiểm tra tài liệu nhà sản xuất trước khi lựa chọn.

Cần thông tin gì để báo giá đúng model?

Vui lòng cung cấp mã đầy đủ hoặc ảnh nhãn máy, lưu lượng, cột áp, nguồn điện, loại chất lỏng và số lượng cần mua.
