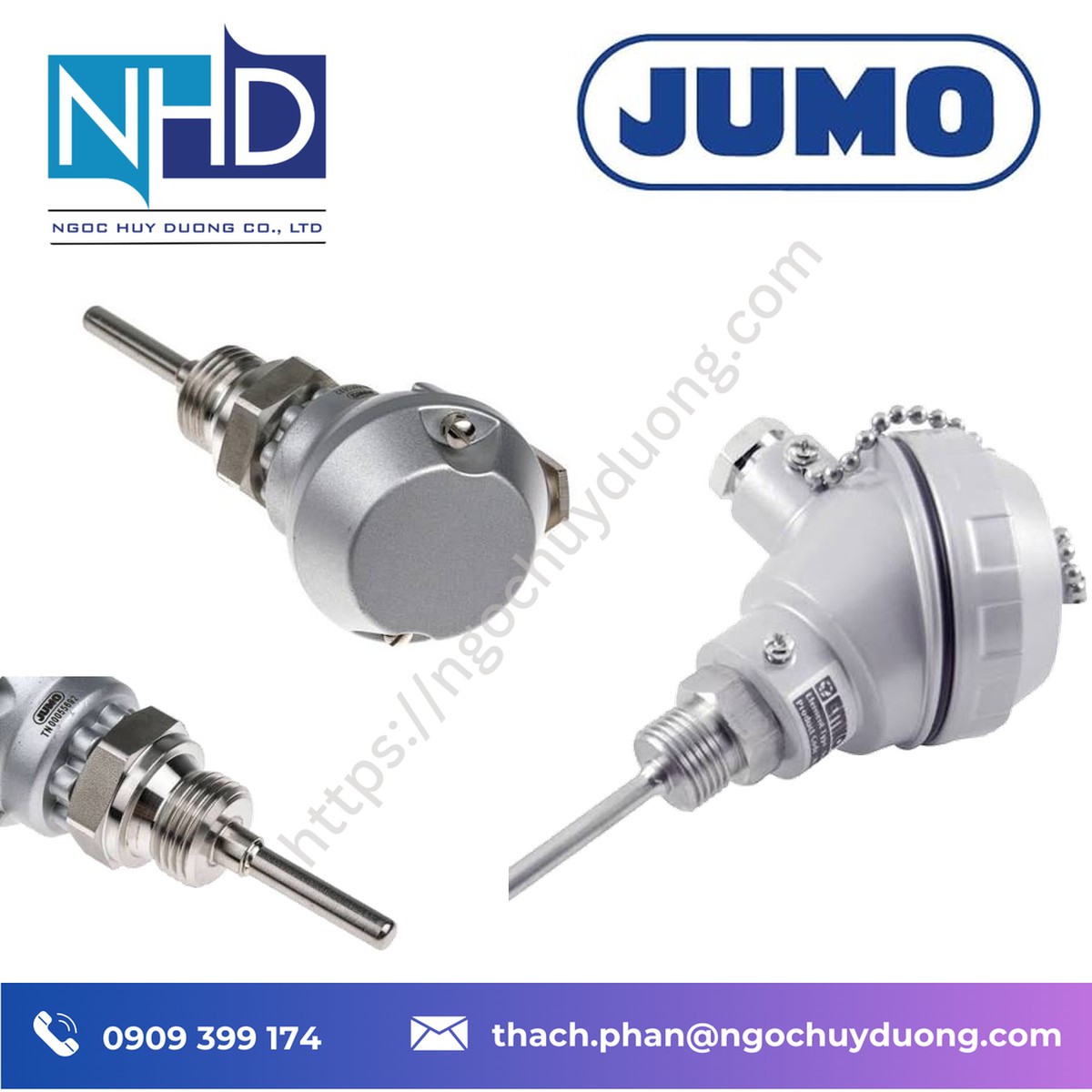

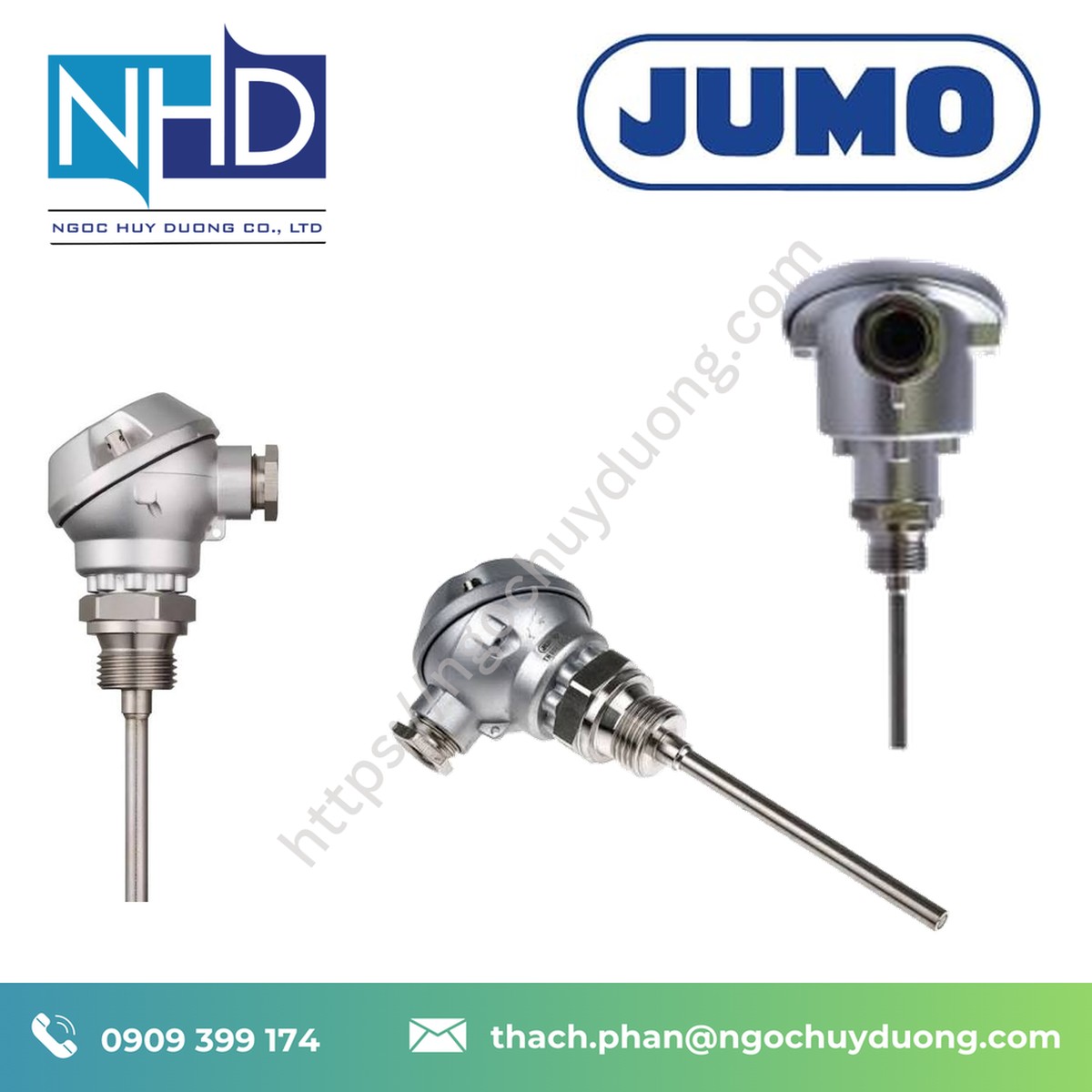

Cảm biến nhiệt độ hơi JUMO 902030/10-386-1003 – Đo nhiệt độ công nghiệp đến 260°C

Cảm biến nhiệt độ hơi JUMO 902030/10-386-1003 là mã cấu hình thuộc dòng cảm biến nhiệt độ điện trở lắp ren JUMO 902030, sử dụng đầu nối dạng J. Thiết bị được thiết kế để đo nhiệt độ trong chất lỏng và chất khí, phù hợp với nhiều ứng dụng giám sát nhiệt độ trong hệ thống công nghiệp.

Theo quy ước mã sản phẩm JUMO 902030, phần mã 386 thể hiện dải nhiệt độ làm việc từ -50 đến +260°C, trong khi 1003 chỉ cấu hình một cảm biến Pt100 đấu nối 2 dây. Tuy nhiên, mã khách hàng cung cấp chưa bao gồm toàn bộ các trường cấu hình đặt hàng, vì vậy cần xác nhận thêm đường kính ống bảo vệ, chiều dài lắp đặt, kiểu kết nối ren và mã tùy chọn trước khi đặt hàng.

Ngọc Huy Dương hỗ trợ khách hàng tra cứu mã thiết bị, đối chiếu thông số kỹ thuật và lựa chọn cảm biến nhiệt độ phù hợp với điều kiện vận hành thực tế.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan về cảm biến nhiệt độ JUMO 902030

JUMO 902030 là dòng cảm biến nhiệt độ điện trở dạng lắp ren, sử dụng đầu nối dạng J. Thiết bị được sử dụng để đo nhiệt độ trong môi trường chất lỏng và chất khí. Kiểu lắp ren giúp tạo mối nối phù hợp với các điểm đo được thiết kế cho ứng dụng chân không hoặc áp suất dương, khi lựa chọn đúng cấu hình kết nối và phương án làm kín.

Phiên bản 902030/10 có cấu trúc ống bảo vệ liên tục. Phần tử đo Pt100 chuyển đổi sự thay đổi điện trở theo nhiệt độ thành tín hiệu có thể được bộ điều khiển nhiệt độ, bộ hiển thị hoặc hệ thống tự động hóa xử lý. Khả năng đo và hiển thị chính xác phụ thuộc vào cấu hình cảm biến, phương pháp đấu dây, thiết bị nhận tín hiệu và cách hiệu chuẩn hệ thống.

JUMO là nhà sản xuất thiết bị đo lường và điều khiển công nghiệp có trụ sở tại Đức. Dòng cảm biến 902030 được ứng dụng trong cơ khí chế tạo, hệ thống gia nhiệt, thiết bị nhiệt, điều hòa không khí và các ứng dụng đo nhiệt độ công nghiệp khác.

Thông tin tham khảo từ nhà sản xuất: JUMO 902030 – Screw-in RTD temperature probe.

⚙️ Tính năng kỹ thuật nổi bật của JUMO 902030/10-386-1003

1. Phần tử đo nhiệt độ Pt100

Pt100 là cảm biến nhiệt độ điện trở RTD sử dụng điện trở danh định 100 Ω tại 0°C. Điện trở thay đổi theo nhiệt độ và được bộ đo hoặc bộ điều khiển chuyển đổi thành giá trị nhiệt độ. Đây là loại cảm biến phổ biến trong hệ thống giám sát nhiệt độ công nghiệp.

2. Dải nhiệt độ cấu hình đến +260°C

Mã cấu hình 386 trong dòng JUMO 902030 tương ứng dải nhiệt độ -50 đến +260°C. Dải này có thể phù hợp với một số ứng dụng giám sát hơi nóng và thiết bị gia nhiệt, nhưng việc sử dụng trong đường ống hơi phải được đánh giá thêm theo áp suất, kiểu ren, vật liệu làm kín và điều kiện vận hành.

3. Kết nối đo 2 dây

Mã 1003 chỉ cấu hình một phần tử Pt100 đấu nối 2 dây. Cấu hình này đơn giản trong lắp đặt, nhưng điện trở dây dẫn có thể ảnh hưởng đến kết quả đo. Với yêu cầu độ chính xác cao hoặc đường dây dài, nên đánh giá giải pháp 3 dây hoặc 4 dây nếu có cấu hình tương thích.

4. Kiểu lắp ren với đầu nối dạng J

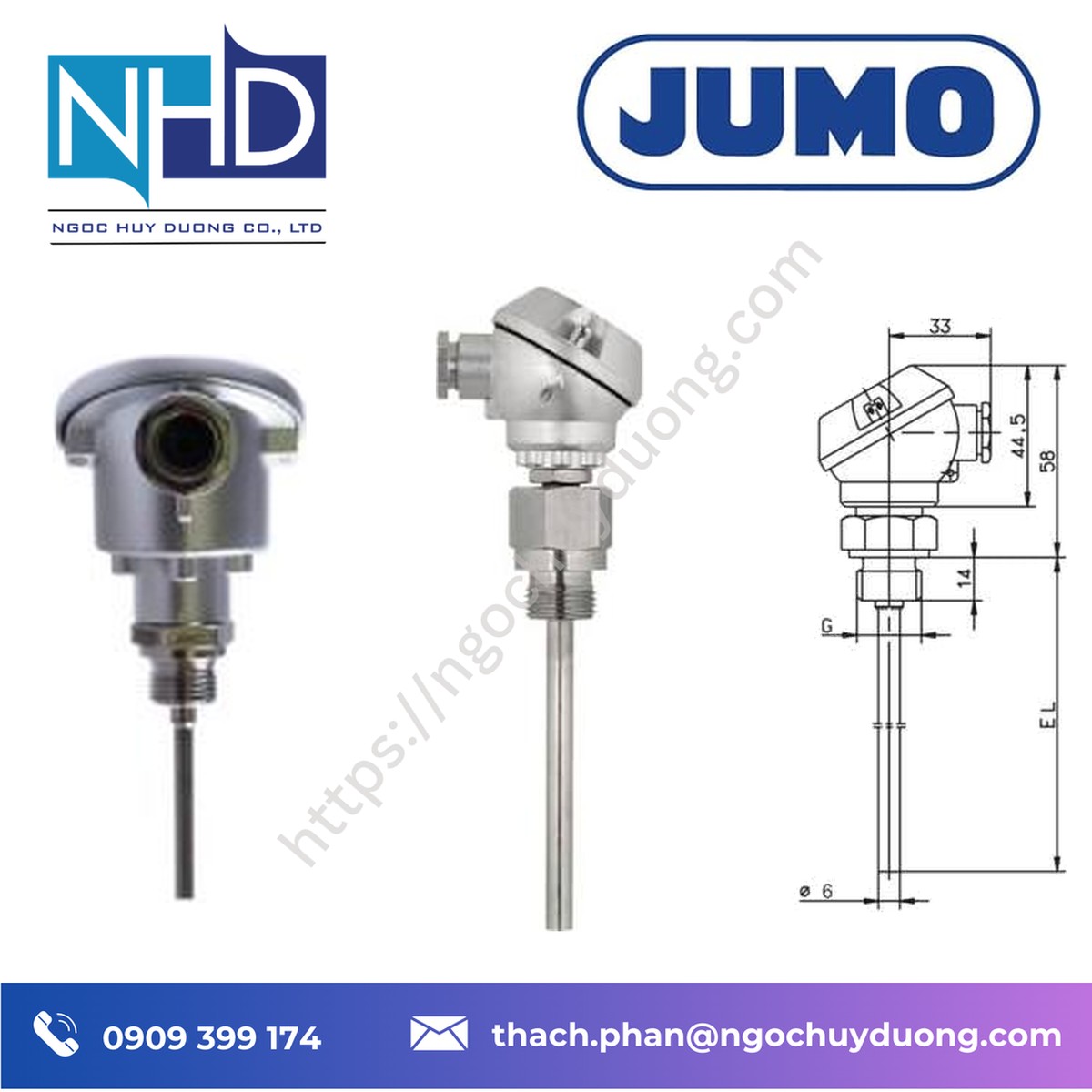

Thiết kế lắp ren cho phép tích hợp cảm biến tại vị trí đo được chuẩn bị sẵn. Đầu nối dạng J tạo không gian đấu nối dây cảm biến. Kích thước ren và chiều dài lắp đặt cụ thể phải được xác nhận từ mã đặt hàng hoàn chỉnh hoặc nhãn thiết bị.

5. Ống bảo vệ bằng thép không gỉ

Tài liệu dòng 902030 nêu vật liệu ống bảo vệ bằng thép không gỉ 1.4571. Việc lựa chọn cảm biến cho hơi nước hoặc môi trường công nghệ cần xem xét đồng thời nhiệt độ, áp suất, thành phần môi chất và khả năng tương thích vật liệu.

📋 Thông số kỹ thuật JUMO 902030/10-386-1003

Thông số	Thông tin
Thương hiệu	JUMO
Dòng sản phẩm	902030 – Cảm biến nhiệt độ điện trở lắp ren
Phần mã cấu hình được cung cấp	902030/10-386-1003
Kiểu cơ bản	902030/10, ống bảo vệ liên tục, đầu nối dạng J
Nguyên lý đo	RTD – đo nhiệt độ bằng điện trở
Phần tử đo	1 × Pt100
Kiểu đấu dây	2 dây theo mã 1003
Dải nhiệt độ theo mã 386	-50 đến +260°C
Vật liệu ống bảo vệ	Thép không gỉ 1.4571 theo tài liệu dòng sản phẩm
Kiểu lắp đặt	Lắp ren; kích thước ren cần xác nhận
Cấp bảo vệ của dòng sản phẩm	IP65 theo tài liệu JUMO 902030; xác nhận cấu hình thực tế
Chiều dài lắp đặt	Chưa xác định từ mã được cung cấp
Đường kính ống bảo vệ	Chưa xác định từ mã được cung cấp

Lưu ý kỹ thuật: Mã 902030/10-386-1003 chưa phải chuỗi mã đặt hàng đầy đủ theo cấu trúc của JUMO. Không nên tự suy luận chiều dài, đường kính, cấp dung sai hoặc kiểu ren khi chưa có dữ liệu xác nhận.

Yêu cầu tư vấn kỹ thuật: 0909 399 174 | thach.phan@ngochuyduong.com

• JUMO SIRAS P21 AR
• JUMO SIRAS P21 DP
• JUMO TAROS H48 Ex
• JUMO TYA HL301
• JUMO TYA HL302
• JUMO TYA HL303
• JUMO ZELOS C01 LS
• JUMO dTRANS T06 Junior
• JUMO digiLine O-DO H10/H20
• JUMO diraTRON DR100
• JUMO dsensTEMP
• JUMO exTHERM S200
• JUMO favoTRON
• JUMO flowTRANS MAG H20
• JUMO flowTRANS US W02
• JUMO hydroTRANS H50
• JUMO meroTRON
• JUMO meroVIEW
• JUMO miroTRON
• JUMO miroTRON
• JUMO miroVIEW
• JUMO miroVIEW
• JUMO multirange and differential pressure transmitter
• JUMO railTEMP
• JUMO safetyM TA
• JUMO smartCALC

Vật liệu và độ bền trong môi trường nhiệt độ cao

Đối với cảm biến nhiệt độ dùng trong hệ thống hơi, độ bền không chỉ phụ thuộc vào phần tử đo mà còn liên quan đến ống bảo vệ, mối nối ren, vật liệu làm kín và điều kiện lắp đặt. Thép không gỉ 1.4571 được sử dụng cho ống bảo vệ của dòng 902030 theo tài liệu nhà sản xuất.

Khi lắp đặt trên đường ống hơi, cần xác định áp suất vận hành, nhiệt độ lớn nhất, kích thước đầu nối và điều kiện giãn nở nhiệt. Không được mặc định rằng cảm biến có thể làm việc ở mọi áp suất hơi chỉ dựa vào dải nhiệt độ -50 đến +260°C. Khả năng chịu áp của toàn bộ điểm lắp đặt phải được xác minh riêng.

🔄 Tương thích – Thay thế – Mở rộng hệ thống

JUMO 902030/10-386-1003 có thể được xem xét cho các hệ thống đo nhiệt độ sử dụng Pt100, nhưng khả năng kết nối với bộ điều khiển phụ thuộc vào đầu vào RTD, sơ đồ đấu dây và cấu hình thiết bị nhận tín hiệu.

• Kiểm tra bộ điều khiển có hỗ trợ đầu vào Pt100 2 dây hay không.
• Đối chiếu dải nhiệt độ yêu cầu với mã cấu hình 386.
• Xác nhận kích thước ren, chiều dài lắp đặt và đường kính ống bảo vệ.
• Kiểm tra áp suất, nhiệt độ và yêu cầu làm kín tại vị trí đo.
• Đánh giá sai số do điện trở dây dẫn trong cấu hình 2 dây.

Khi thay cảm biến đang sử dụng, nên cung cấp mã đầy đủ trên nhãn thiết bị hoặc bản vẽ lắp đặt. Không nên thay trực tiếp bằng model khác chỉ vì cùng sử dụng Pt100, bởi chiều dài, ren kết nối và giới hạn vận hành có thể khác nhau.

🎯 Ứng dụng thực tế của cảm biến nhiệt độ hơi JUMO

• Đường ống hơi nóng: Giám sát nhiệt độ tại vị trí đo phù hợp với giới hạn kỹ thuật của cảm biến và đầu nối.
• Hệ thống gia nhiệt: Theo dõi nhiệt độ trong thiết bị gia nhiệt và đường ống công nghệ.
• Nồi hơi và hệ thống phụ trợ: Đo nhiệt độ tại các điểm được thiết kế cho cảm biến RTD, sau khi xác minh áp suất và yêu cầu an toàn.
• Thiết bị công nghiệp: Giám sát nhiệt độ chất lỏng hoặc chất khí trong máy móc và thiết bị xử lý.
• Hệ thống HVAC: Đo nhiệt độ trong các ứng dụng điều hòa không khí và gia nhiệt tương thích.

Trong ứng dụng nồi hơi, cảm biến nhiệt độ là một phần của hệ thống đo lường. Thiết bị không tự thay thế bộ giới hạn nhiệt độ, hệ thống liên động hoặc các chức năng bảo vệ an toàn độc lập bắt buộc.

💡 Tại sao nên mua cảm biến nhiệt độ JUMO tại Ngọc Huy Dương?

• Hỗ trợ tra cứu mã sản phẩm và đối chiếu tài liệu kỹ thuật.
• Tư vấn lựa chọn cảm biến theo dải nhiệt độ, kiểu kết nối và ứng dụng.
• Hỗ trợ kiểm tra cấu hình trước khi đặt hàng.
• Hỗ trợ trao đổi thông tin kỹ thuật phục vụ bảo trì và thay thế thiết bị.

Tình trạng hàng, thời gian giao, chứng từ CO/CQ và điều kiện bảo hành cần được xác nhận theo từng đơn hàng cụ thể.

📞 Liên hệ – Đặt hàng và tư vấn kỹ thuật

Để yêu cầu báo giá cảm biến nhiệt độ JUMO 902030/10-386-1003, vui lòng cung cấp mã đang sử dụng, nhiệt độ và áp suất làm việc, kích thước ren, chiều dài lắp đặt và loại bộ điều khiển nhận tín hiệu.

CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Model và mã sản phẩm

Model: JUMO 902030/10-386-1003

Đây là phần mã cấu hình được cung cấp để tra cứu. Khi yêu cầu đặt hàng, cần xác minh các trường còn thiếu trong mã đầy đủ để bảo đảm cảm biến giao đến phù hợp với vị trí lắp đặt.

🧩 FAQ – Câu hỏi thường gặp

1. JUMO 902030/10-386-1003 là cảm biến gì?

Đây là mã cấu hình thuộc dòng cảm biến nhiệt độ điện trở lắp ren JUMO 902030, sử dụng phần tử đo Pt100 và kiểu đấu dây 2 dây theo mã 1003.

2. Cảm biến có thể đo đến bao nhiêu độ C?

Mã 386 của dòng 902030 tương ứng dải nhiệt độ -50 đến +260°C. Giới hạn sử dụng thực tế cần được xác nhận theo cấu hình hoàn chỉnh và điều kiện vận hành.

3. Cảm biến có dùng được cho đường ống hơi không?

Có thể xem xét nếu dải nhiệt độ, áp suất, kiểu ren, vật liệu làm kín và điều kiện lắp đặt đáp ứng yêu cầu. Cần xác minh giới hạn chịu áp và khả năng làm kín trước khi lắp trên đường ống hơi.

4. Mã 1003 có ý nghĩa gì?

Trong dòng JUMO 902030, mã 1003 chỉ một phần tử Pt100 đấu nối 2 dây.

5. Vì sao cần mã đặt hàng đầy đủ?

Mã được cung cấp chưa xác định đầy đủ đường kính ống bảo vệ, chiều dài lắp đặt, kiểu ren và các tùy chọn. Những thông tin này quyết định khả năng lắp vừa và phù hợp với điều kiện vận hành.
