🏷️ Cảm biến góc từ Angst+Pfister – Giải pháp đo vị trí và từ trường chính xác

Từ khóa chính: Cảm biến góc từ Angst+Pfister

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan cảm biến góc từ và cảm biến từ trường Angst+Pfister

Cảm biến góc từ và cảm biến từ trường Angst+Pfister là nhóm linh kiện cảm biến sử dụng hiệu ứng từ để phát hiện góc quay, vị trí, tốc độ hoặc cường độ từ trường trong thiết bị điện tử, máy móc và hệ thống tự động hóa. Hai nhóm sản phẩm được Angst+Pfister Sensors and Power cung cấp gồm Magnetic Angle Sensors và Magnetic Field Sensors Analog.

Nhóm Magnetic Angle Sensors hiện có 7 sản phẩm, bao gồm cảm biến góc TMR thông minh, cảm biến góc từ trường dạng tương tự, cảm biến quay kỹ thuật số và cảm biến quay tiêu thụ năng lượng cực thấp. Các giao tiếp đầu ra gồm analog, SPI, I2C, PWM và digital tùy model.

Trong khi đó, nhóm Magnetic Field Sensors Analog hiện có 18 sản phẩm, sử dụng các công nghệ AMR, GMR và TMR. Đây là các cảm biến từ trường tương tự có độ nhạy cao, độ ổn định nhiệt tốt, mức tiêu thụ điện thấp và kích thước nhỏ, phù hợp với nhiều ứng dụng phát hiện vị trí, tốc độ, dòng điện và chuyển động.

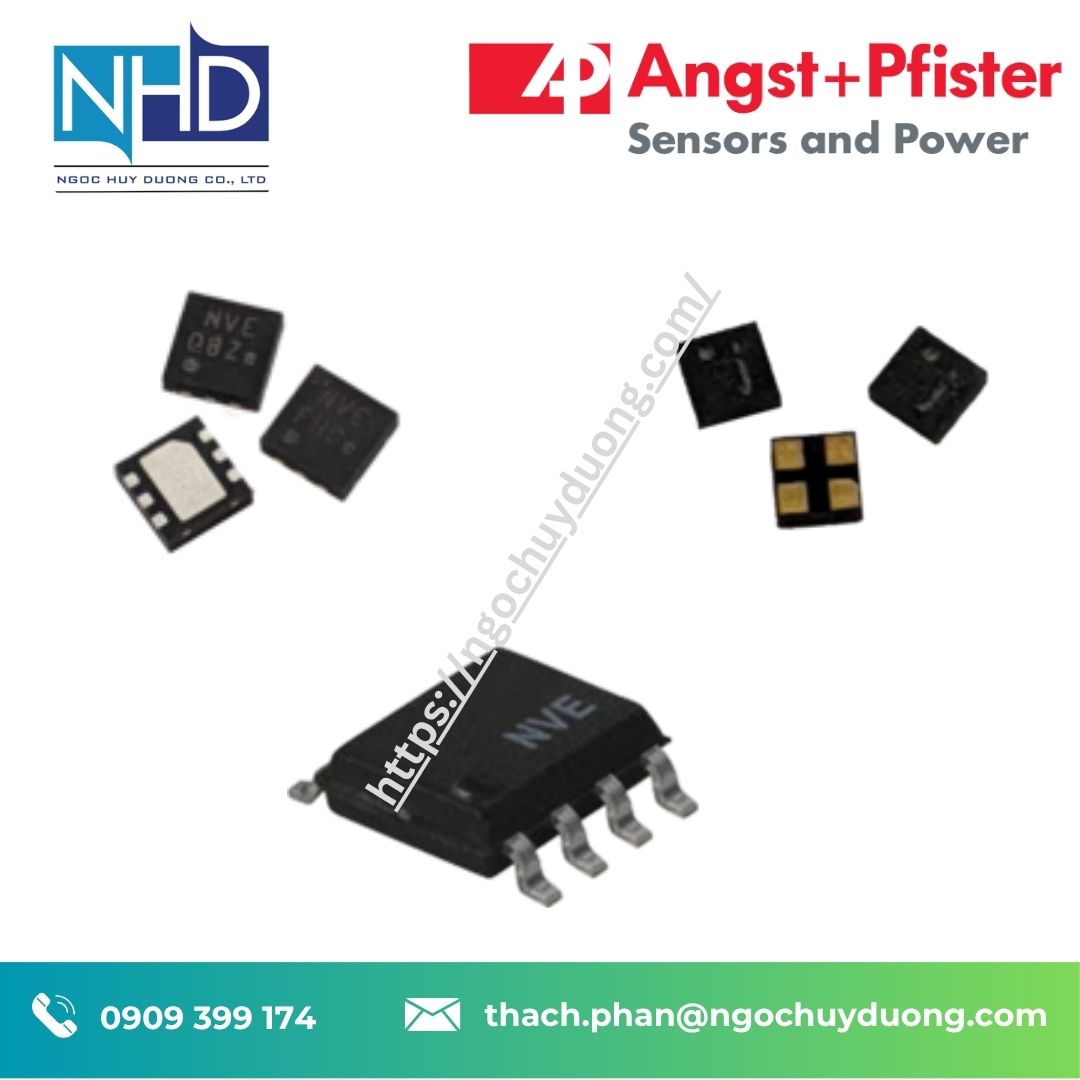

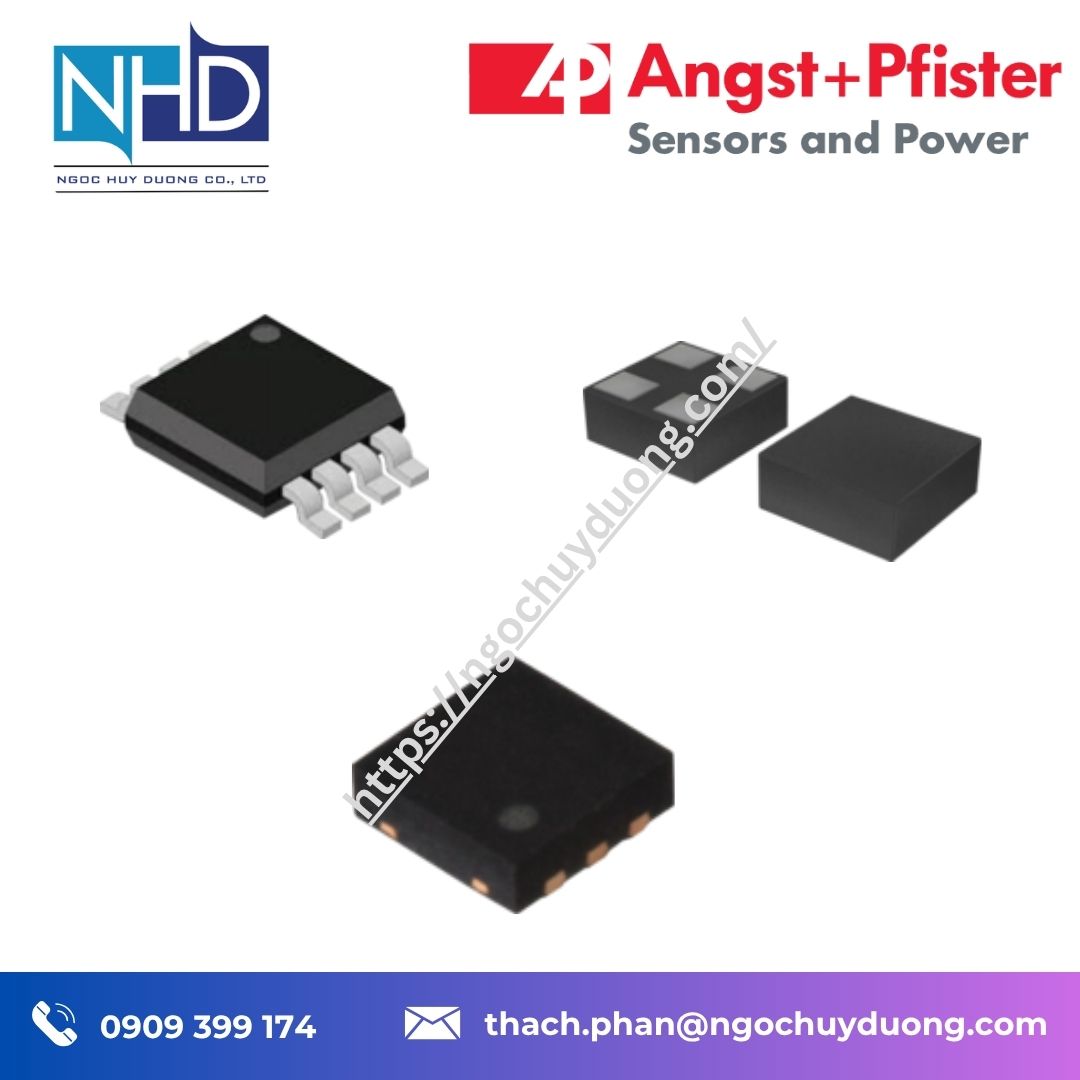

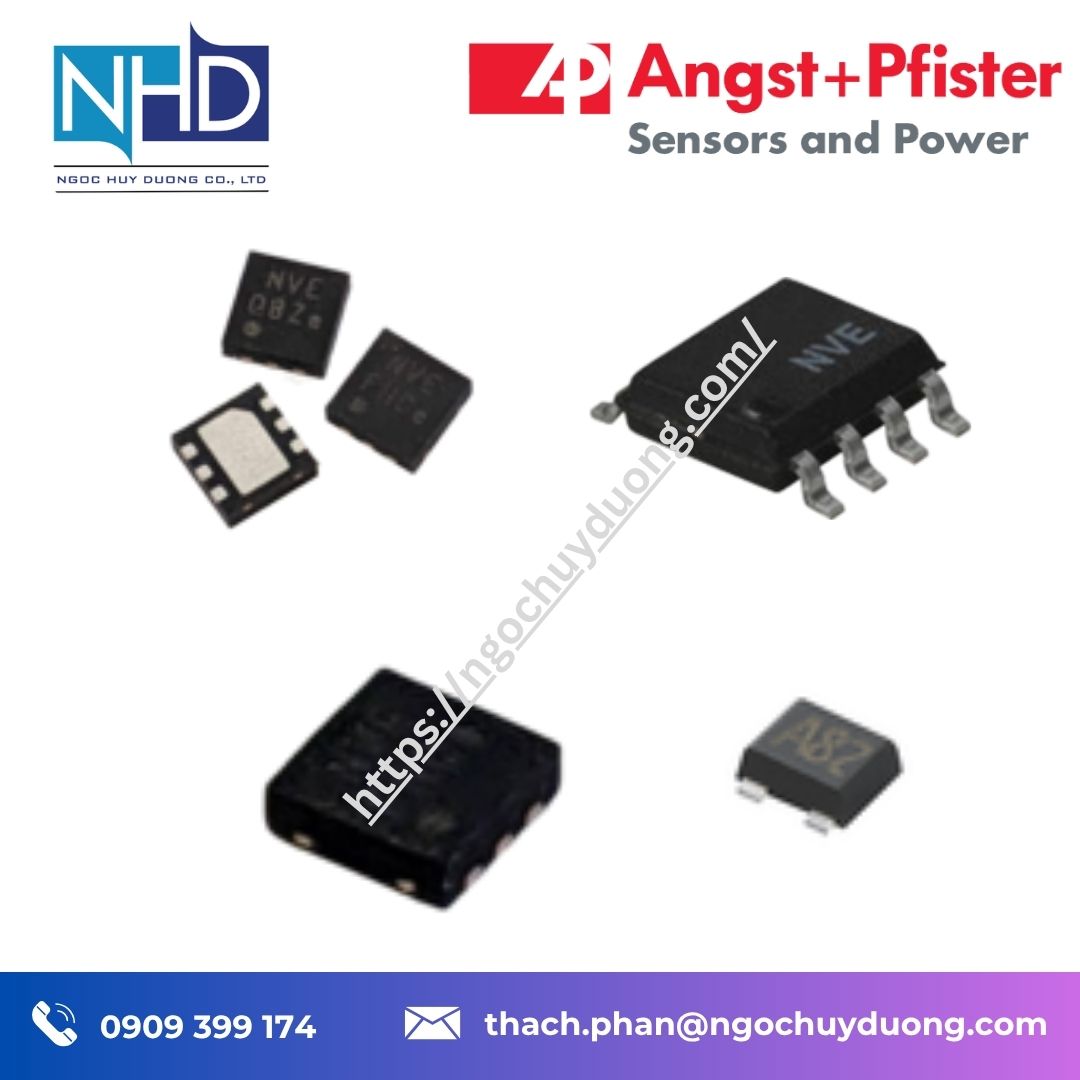

Các cảm biến này do NVE Corporation cung cấp trong danh mục Angst+Pfister. Một số model sử dụng vỏ SOIC8, MSOP8 hoặc TDFN6, giúp dễ dàng tích hợp vào bảng mạch điện tử và thiết bị OEM.

⚙️ Tính năng kỹ thuật nổi bật cảm biến góc từ Angst+Pfister

• Công nghệ TMR, GMR và AMR: cung cấp nhiều phương pháp phát hiện từ trường tùy theo yêu cầu về độ nhạy, kích thước và mức tiêu thụ điện.
• Đo góc quay không tiếp xúc: phù hợp cho cơ cấu cần xác định vị trí góc mà không phải sử dụng tiếp điểm cơ khí.
• Đa dạng tín hiệu đầu ra: gồm analog, digital, SPI, I2C và PWM tùy dòng sản phẩm.
• Độ nhạy cao: một số cảm biến từ trường tương tự có độ nhạy lên tới 500 mV/V/Oe.
• Dải đo từ trường đa dạng: từ các mức từ trường thấp như ±2,5 Oe đến các dòng có phạm vi cao hơn nhiều.
• Thiết kế nhỏ gọn: nhiều sản phẩm sử dụng vỏ linh kiện tiêu chuẩn như SOIC8, MSOP8 và TDFN6.

📋 Thông số kỹ thuật tiêu chuẩn cảm biến góc từ và cảm biến từ trường

Thông số	Giá trị tham khảo
Nhóm cảm biến góc từ	7 sản phẩm
Nhóm cảm biến từ trường tương tự	18 sản phẩm
Công nghệ	TMR, GMR, AMR
Tín hiệu đầu ra	Analog, Digital, SPI, I2C, PWM
Kiểu cảm biến	Cảm biến góc, cảm biến quay, cảm biến từ trường
Vỏ linh kiện	SOIC8, MSOP8, TDFN6 và các cấu hình khác
Dải từ trường	Tùy model
Độ nhạy	Tùy model
Nhiệt độ làm việc	Tùy model, một số đạt 125–150°C
Nhà cung cấp	NVE Corporation

Thông số thực tế cần được xác định theo từng mã. Ví dụ, Angst+Pfister AA004-02E có dải tuyến tính 5–35 Oe, mức bão hòa 50 Oe, độ nhạy điển hình 1 mV/V/Oe, độ trễ tối đa 4%, nhiệt độ làm việc tối đa 125°C và điện trở cầu điển hình 5 kΩ. Model này sử dụng vỏ SOIC8.

Trong khi đó, Angst+Pfister AAH002-02E có dải tuyến tính 0,6–3 Oe, mức bão hòa 6 Oe, độ nhạy 15 mV/V/Oe, nhiệt độ làm việc tối đa 150°C và điện trở cầu 2 kΩ. Đây là phiên bản có độ nhạy cao, sử dụng vỏ SOIC8.

Sensorsandpower SM124-10
Sensorsandpower SM125-10
Sensorsandpower SM223-10
Sensorsandpower SM228-10
Sensorsandpower SM225-10
Sensorsandpower SM324-10
Sensorsandpower ASR002-10
Sensorsandpower ASR012-10
Sensorsandpower ASR003-10
Sensorsandpower ASR022-10
Sensorsandpower AAH002-02
Sensorsandpower AAL002-02
Sensorsandpower AAL004-10
Sensorsandpower AAL024-10
Sensorsandpower ALT021-10
Sensorsandpower ALT023-10
Sensorsandpower ALT025-10
Sensorsandpower AA002-02
Sensorsandpower AA003-02
Sensorsandpower AA004-00
Sensorsandpower AA004-02
Sensorsandpower AA005-02
Sensorsandpower AA006-00
Sensorsandpower AA007-00
Sensorsandpower ALT025-14
Sensorsandpower AAK001-14
Sensorsandpower AKT001-14
Sensorsandpower AB001-02
Sensorsandpower AB001-00

🧱 Công nghệ TMR, GMR, AMR – Đo từ trường ổn định

TMR – Tunnel Magnetoresistance là công nghệ nổi bật trong nhóm cảm biến từ trường và cảm biến góc. Các cảm biến TMR có thể được thiết kế cho nhiệm vụ đo góc, phát hiện vị trí hoặc đo từ trường với độ nhạy cao.

Angst+Pfister hiện cung cấp các cảm biến góc TMR như ASR002-10E Smart TMR Angle Sensor với đầu ra SPI và ASR012-10E Smart TMR Angle Sensor với đầu ra I2C và PWM. Ngoài ra còn có ADT501 High Sensitive off-axis rotational TMR Sensor với đầu ra kỹ thuật số.

Đối với cảm biến từ trường tương tự, danh mục bao gồm nhiều dòng ALT, AA, AAH và AAL. Ví dụ ALT021 có dải tuyến tính -2,5 đến +2,5 Oe và độ nhạy điển hình 500 mV/V/Oe; ALT023 có dải -10 đến +10 Oe và độ nhạy 20 mV/V/Oe; ALT025 có dải -100 đến +100 Oe và độ nhạy 2 mV/V/Oe.

Nhờ nhiều mức độ nhạy và dải đo, kỹ sư có thể lựa chọn cảm biến theo chính xác đặc tính từ trường của ứng dụng.

🔁 Tương thích – Thay thế – Mở rộng

Khi lựa chọn cảm biến góc từ, cần xác định góc quay, phương pháp tạo từ trường, tốc độ quay, giao tiếp đầu ra, nguồn cấp, kích thước linh kiện và yêu cầu độ chính xác.

Đối với cảm biến từ trường tương tự, các yếu tố quan trọng gồm dải tuyến tính, mức bão hòa, độ nhạy, độ trễ, nhiệt độ làm việc, trục nhạy và kiểu vỏ.

Angst+Pfister cũng cung cấp các Evaluation Kits để khách hàng thử nghiệm cảm biến trong ứng dụng thực tế. Chẳng hạn AG001-01E được dùng để đánh giá nhiều cảm biến tương tự như AA002-02E, AAH002-02E, AAL002-02E, AA003-02E, AA004-02E, AA005-02E và AA006-02E.

Với các dự án thiết kế mới, việc thử nghiệm bằng bộ đánh giá giúp kỹ sư xác nhận khả năng tương thích trước khi đưa linh kiện vào sản xuất hàng loạt.

🎯 Ứng dụng thực tế cảm biến góc từ Angst+Pfister

Cảm biến góc và cảm biến từ trường có thể được sử dụng trong:

• Đo góc quay và vị trí trục.
• Thiết bị truyền động và cơ cấu chấp hành.
• Bộ mã hóa và hệ thống phát hiện chuyển động.
• Điều khiển động cơ và truyền động điện.
• Phát hiện vị trí trong máy móc tự động hóa.
• Cảm biến tốc độ và chuyển động.
• Đo dòng điện bằng hiệu ứng từ.
• Thiết bị điện tử và bảng mạch OEM.
• Ngành ô tô và phương tiện điện.
• Thiết bị cầm tay, thiết bị đo và hệ thống công suất thấp.
• Thiết bị y tế và ứng dụng đeo trên người.
• Thiết bị công nghiệp cần cảm biến không tiếp xúc.

Angst+Pfister cho biết các cảm biến thuộc nhóm này được ứng dụng trong nhiều lĩnh vực như công nghiệp, phân tích, ô tô, thiết bị đeo và chăm sóc y tế.

💡 Tại sao nên mua tại Ngọc Huy Dương?

• Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
• Hỗ trợ lựa chọn cảm biến góc TMR, GMR hoặc AMR.
• Tư vấn dải đo, độ nhạy và tín hiệu đầu ra.
• Hỗ trợ lựa chọn cảm biến analog, SPI, I2C, PWM hoặc digital.
• Hỗ trợ đối chiếu mã sản phẩm theo thiết kế mạch.
• Có thể tư vấn bộ đánh giá cho quá trình thử nghiệm.
• Phù hợp với nhà máy, OEM, đơn vị tự động hóa và EPC.
• Hỗ trợ kỹ thuật trong quá trình tích hợp linh kiện.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🧩 Phiên bản & Mã sản phẩm cảm biến góc từ Angst+Pfister

Một số model tiêu biểu thuộc nhóm Magnetic Angle Sensors gồm:

Angst+Pfister ADT501 – cảm biến quay TMR độ nhạy cao, đầu ra kỹ thuật số.

Angst+Pfister ASR002-10E – cảm biến góc TMR thông minh, đầu ra SPI.

Angst+Pfister ASR012-10E – cảm biến góc TMR thông minh, đầu ra I2C và PWM.

Angst+Pfister AAT-Serie – dòng cảm biến góc từ trường, đầu ra tương tự.

Angst+Pfister AAT001-10E – cảm biến góc từ trường, đầu ra analog.

Angst+Pfister ADT00x-Serie – dòng cảm biến quay công suất cực thấp, đầu ra kỹ thuật số.

Angst+Pfister MRMS791B – cảm biến quay kỹ thuật số.

Đối với nhóm Magnetic Field Sensors Analog, các model tiêu biểu gồm:

Angst+Pfister ALT021, Angst+Pfister ALT023, Angst+Pfister ALT025, Angst+Pfister ALT521-14E, Angst+Pfister ALT002, Angst+Pfister AA002-02E, Angst+Pfister AA003-02E, Angst+Pfister AA004-00E, Angst+Pfister AA004-02E, Angst+Pfister AA004-10E, Angst+Pfister AA005-00E, Angst+Pfister AA005-02E, Angst+Pfister AA006-02E, Angst+Pfister AA024-00E, Angst+Pfister AAH002-02E, Angst+Pfister AAH004-00E, Angst+Pfister AAK001-14E và Angst+Pfister AAL002-02E.

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Liên hệ Ngọc Huy Dương để được tư vấn cảm biến góc từ và cảm biến từ trường tương tự Angst+Pfister, lựa chọn đúng công nghệ, dải đo, độ nhạy và giao tiếp cho từng thiết bị.

🧩 FAQ – Câu hỏi thường gặp

1. Cảm biến góc từ Angst+Pfister dùng để làm gì?
Cảm biến dùng để xác định góc quay, vị trí hoặc chuyển động quay mà không cần tiếp xúc cơ khí trực tiếp.

2. Angst+Pfister có những loại cảm biến góc từ nào?
Danh mục hiện có 7 sản phẩm, gồm cảm biến TMR, cảm biến góc từ trường tương tự và cảm biến quay kỹ thuật số.

3. Cảm biến từ trường tương tự sử dụng công nghệ nào?
Danh mục sử dụng các công nghệ AMR, GMR và TMR, với 18 sản phẩm hiện được liệt kê.

4. Cảm biến có những kiểu đầu ra nào?
Tùy model, có thể sử dụng analog, digital, SPI, I2C hoặc PWM.

5. Có thể thử nghiệm cảm biến trước khi đưa vào sản xuất không?
Có. Angst+Pfister cung cấp các bộ Evaluation Kits cho nhiều dòng cảm biến, hỗ trợ kỹ sư đánh giá linh kiện trong ứng dụng thực tế.
