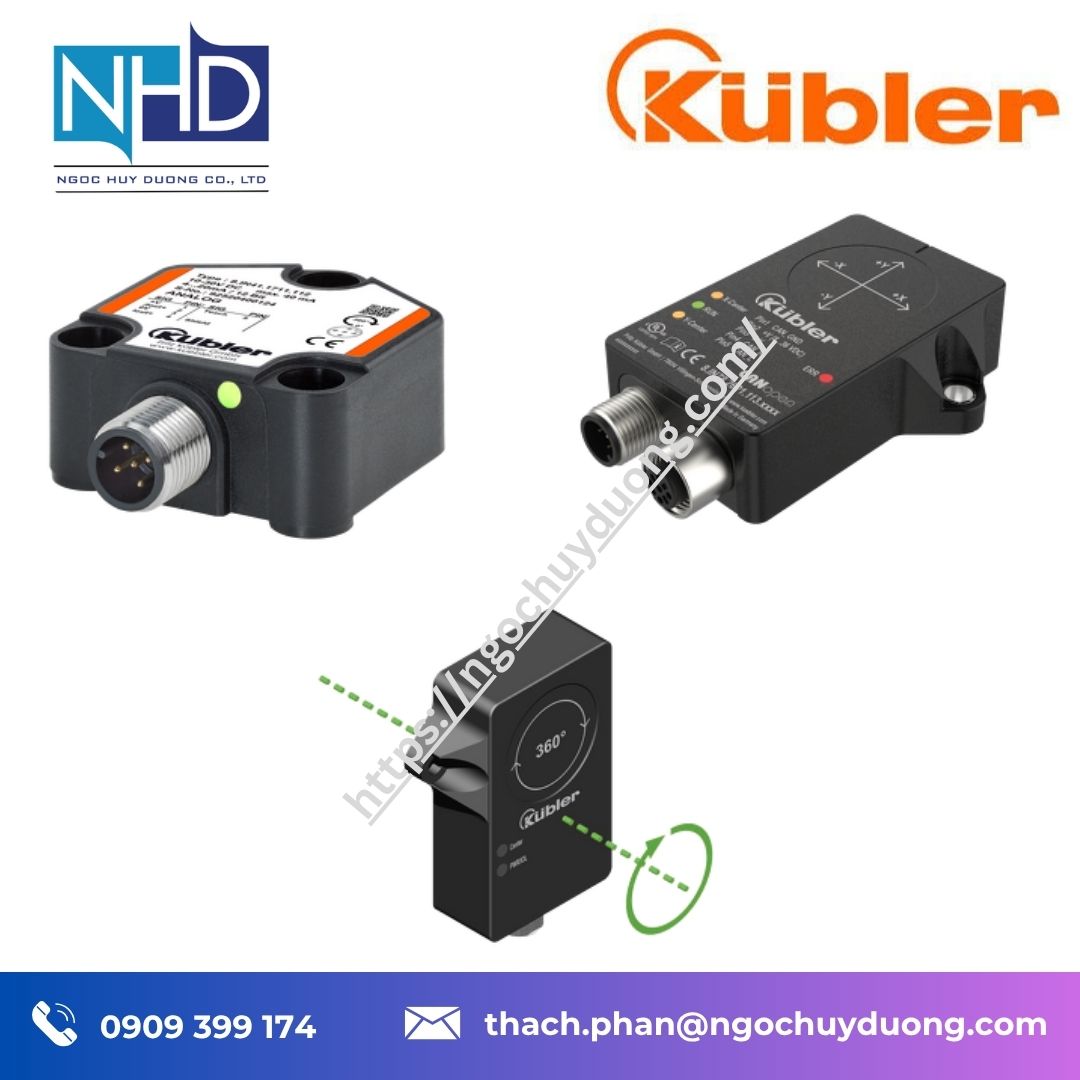

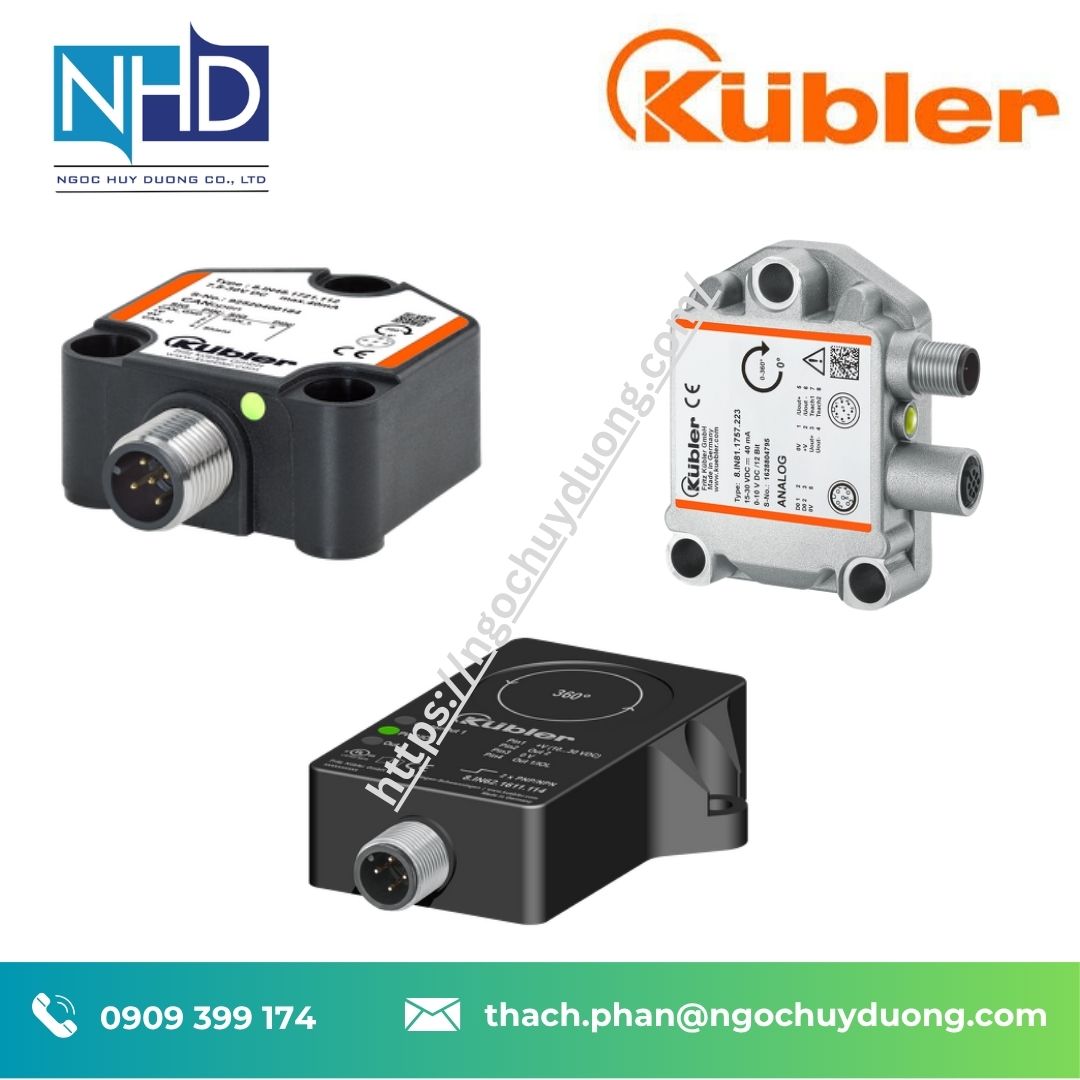

🏷️ Cảm biến góc nghiêng Kübler IN48 – Giao tiếp CANopen, J1939, Modbus

Cảm biến góc nghiêng Kübler IN48 là thiết bị đo độ nghiêng dành cho các ứng dụng tĩnh, được thiết kế để xác định góc nghiêng của máy móc và cơ cấu theo 1 trục hoặc 2 trục. Với cấu hình 1 trục, IN48 có thể đo trong phạm vi 0–360°; với cấu hình 2 trục, phạm vi đo đạt -85° đến +85°.

Điểm nổi bật của IN48 là khả năng kết nối trực tiếp với nhiều hệ thống truyền thông công nghiệp thông qua CANopen, SAE J1939 hoặc Modbus. Nhờ đó, cảm biến có thể truyền dữ liệu đo trực tiếp đến bộ điều khiển mà không cần chuyển đổi sang tín hiệu tương tự.

IN48 có thiết kế nhỏ gọn với kích thước chỉ 44,5 × 42,5 × 20 mm, sử dụng vỏ nhựa kỹ thuật và có cấp bảo vệ lên đến IP68/IP69K. Thiết bị làm việc trong khoảng nhiệt độ -40 đến +85°C, đồng thời được thiết kế để chịu được hơi muối và sự thay đổi nhiệt độ nhanh.

Được phân phối bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

Kübler IN48 thuộc nhóm cảm biến góc nghiêng dùng cho ứng dụng tĩnh. Thiết bị được sử dụng để xác định độ nghiêng của máy, thiết bị hoặc cơ cấu so với phương chuẩn, sau đó truyền dữ liệu góc về hệ thống điều khiển thông qua giao tiếp truyền thông công nghiệp.

IN48 hỗ trợ hai phương án đo:

• Đo 1 trục: 0–360°.
• Đo 2 trục: -85° đến +85°.

Đây là thiết kế phù hợp với nhiều loại máy móc, từ các hệ thống chỉ cần theo dõi một phương nghiêng đến những thiết bị cần đồng thời giám sát hai phương.

Thay vì sử dụng tín hiệu điện áp hoặc dòng điện tương tự, IN48 truyền dữ liệu thông qua các giao tiếp số CANopen, SAE J1939 và Modbus. Điều này giúp kỹ sư dễ dàng lựa chọn phiên bản phù hợp với hệ thống điều khiển hiện hữu.

Một ưu điểm khác của IN48 là khả năng thiết lập nhiều thông số trực tiếp thông qua giao tiếp truyền thông. Người dùng có thể thiết lập điểm chuẩn, vị trí trung tâm, bộ lọc cảm biến và khôi phục cài đặt nhà sản xuất mà không cần thay đổi phần cứng cảm biến.

Thiết kế nhỏ gọn cũng giúp IN48 phù hợp với các máy có không gian lắp đặt hạn chế. Kích thước chỉ 44,5 × 42,5 × 20 mm, kết hợp với đầu nối M12 hoặc cáp hướng trục, giúp việc bố trí trên máy thuận tiện hơn.

Kübler IN48 còn có các chứng nhận và tài liệu kỹ thuật phục vụ tích hợp công nghiệp, trong đó trang sản phẩm cung cấp chứng nhận CE, chứng nhận E1 và chứng nhận UL cho Mỹ/Canada.

📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Cảm biến góc nghiêng Kübler IN48

⚙️ Tính năng kỹ thuật nổi bật Cảm biến góc nghiêng Kübler IN48

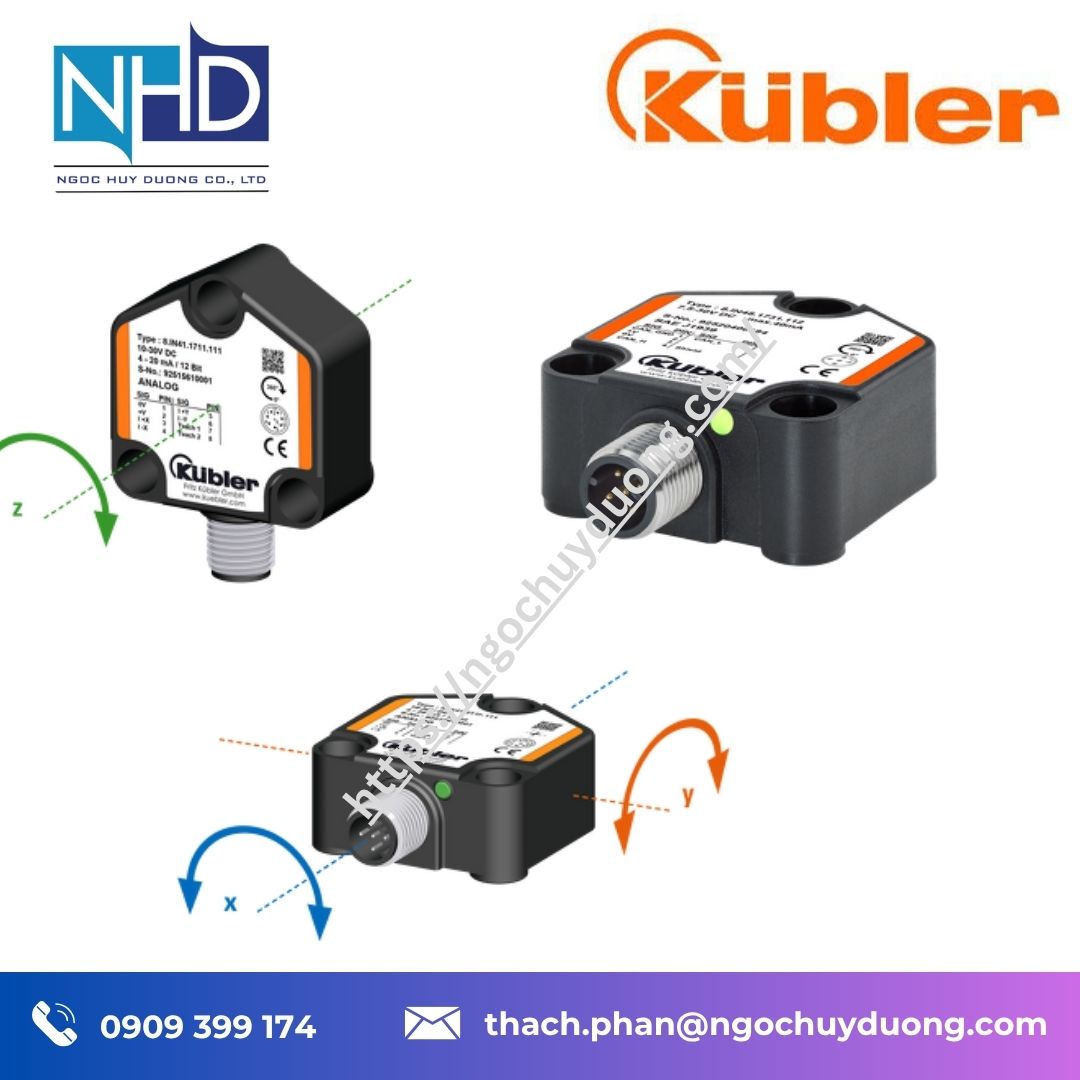

Đo góc nghiêng 1 trục và 2 trục

IN48 có thể được lựa chọn với cấu hình đo 1 trục hoặc 2 trục.

Với cấu hình 1 trục, cảm biến đo được toàn bộ phạm vi 0–360°. Đây là lựa chọn phù hợp khi cần xác định vị trí góc quanh một phương.

Với cấu hình 2 trục, cảm biến đo trong phạm vi -85° đến +85°, phù hợp để giám sát đồng thời hai phương nghiêng của máy.

Ba lựa chọn giao tiếp truyền thông

IN48 có các phiên bản giao tiếp:

• CANopen
• SAE J1939
• Modbus

Nhờ đó, kỹ sư có thể lựa chọn phiên bản phù hợp với bộ điều khiển và kiến trúc mạng hiện hữu của máy.

Cấu hình trực tiếp qua giao tiếp

Thông qua giao tiếp truyền thông, người dùng có thể thiết lập:

• Điểm chuẩn hoặc điểm 0.
• Vị trí trung tâm.
• Bộ lọc cảm biến.
• Khôi phục cài đặt nhà sản xuất.

Khả năng thiết lập trực tiếp qua giao tiếp giúp giảm thời gian hiệu chỉnh khi đưa cảm biến vào vận hành.

Thiết kế nhỏ gọn

IN48 có kích thước 44,5 × 42,5 × 20 mm, phù hợp với những máy có không gian lắp đặt hạn chế. Kübler định hướng đây là giải pháp có tính kinh tế cao nhờ kích thước nhỏ gọn.

Cấp bảo vệ cao

Cảm biến có cấp bảo vệ IP68/IP69K, cho phép sử dụng trong những môi trường công nghiệp có bụi, nước và điều kiện làm việc khắc nghiệt.

Kübler cũng công bố khả năng bảo vệ trước hơi muối và sự thay đổi nhiệt độ nhanh, phù hợp với nhiều thiết bị hoạt động ngoài trời.

Nhiệt độ làm việc rộng

IN48 hoạt động trong dải nhiệt độ từ -40 đến +85°C, phù hợp với cả môi trường nhiệt độ thấp và những khu vực có nhiệt độ cao.

LED hiển thị trạng thái

IN48 được trang bị đèn LED giúp người vận hành nhanh chóng kiểm tra trạng thái hoạt động của thiết bị, hỗ trợ quá trình đưa cảm biến vào vận hành và chẩn đoán khi cần thiết.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn Cảm biến góc nghiêng Kübler IN48

Thông số kỹ thuật	Giá trị
Thương hiệu	Kübler
Model	IN48
Loại thiết bị	Cảm biến góc nghiêng
Ứng dụng	Đo tĩnh
Số trục đo	1 trục / 2 trục
Phạm vi đo 1 trục	0–360°
Phạm vi đo 2 trục	-85° đến +85°
Độ chính xác 1 trục	±0,15° đến ±0,2°
Độ chính xác 2 trục	±0,15° đến ±0,5°
Giao tiếp	CANopen / SAE J1939 / Modbus
Điện áp cấp	5 V DC hoặc 7,5–30 V DC
Nhiệt độ làm việc	-40 đến +85°C
Cấp bảo vệ	IP68 / IP69K
Kích thước	44,5 × 42,5 × 20 mm
Kết nối	Cáp hướng trục / đầu nối M12
Vỏ	Nhựa kỹ thuật
Chức năng lọc	Có
Thiết lập điểm chuẩn	Có
Hiển thị trạng thái	Đèn LED

Thông số có thể thay đổi theo phiên bản giao tiếp và cấu hình mã sản phẩm cụ thể. Khi lựa chọn IN48 cần xác định rõ giao tiếp CANopen, SAE J1939 hoặc Modbus, phạm vi đo và kiểu kết nối.

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – Cảm biến góc nghiêng Kübler IN48

Kuebler IN41
Kuebler IN61
Kuebler IN81
Kuebler IN62
Kuebler IN68
Kuebler IN48
Kuebler IN88
Kuebler IN51
Kuebler IN58
Kuebler IN71
Kuebler IN72
Kuebler IN78
Kuebler IN58.6DoF

Kuebler Ants LEB02
Kuebler Ants LES02D
Kuebler Ants LES02
Kuebler Ants LES03
Kuebler PSU02
Kuebler PSU03
Kuebler PSU03 Light
Kuebler SGT02
Kuebler SGT03
Kuebler LEB.MK
Kuebler LES.MK



🧱 Vật liệu & xử lý – Độ bền vượt trội

Kübler IN48 sử dụng vỏ nhựa kỹ thuật nhỏ gọn, với kích thước chỉ 44,5 × 42,5 × 20 mm. Thiết kế này giúp tiết kiệm không gian và phù hợp với các máy có diện tích lắp đặt hạn chế.

Cảm biến có thể sử dụng đầu nối M12 hoặc cáp hướng trục, tạo sự linh hoạt khi bố trí dây kết nối trên máy.

Khả năng bảo vệ lên đến IP68/IP69K giúp IN48 phù hợp với các môi trường có nước, bụi và yêu cầu khả năng chống chịu cao. Đây là đặc điểm quan trọng đối với máy móc di động, thiết bị ngoài trời và các hệ thống công nghiệp nặng.

Dải nhiệt độ -40 đến +85°C giúp cảm biến có thể làm việc trong điều kiện nhiệt độ thay đổi đáng kể. Kübler cũng nêu khả năng bảo vệ trước hơi muối và thay đổi nhiệt độ nhanh, mở rộng phạm vi sử dụng của IN48 trong các môi trường ngoài trời.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

🔁 Tương thích – Thay thế – Mở rộng

Kübler IN48 được thiết kế theo hướng giao tiếp trực tiếp với mạng truyền thông công nghiệp, thay vì chỉ cung cấp tín hiệu tương tự.

IN48 CANopen

Phiên bản CANopen phù hợp với các hệ thống sử dụng mạng CANopen. Dữ liệu góc nghiêng được truyền trực tiếp đến bộ điều khiển thông qua mạng CAN.

Đây là lựa chọn phù hợp cho các máy móc đã sử dụng CANopen trong hệ thống điều khiển và cần bổ sung cảm biến đo góc nghiêng mà không phải chuyển đổi sang tín hiệu tương tự.

IN48 SAE J1939

Phiên bản SAE J1939 hướng đến các hệ thống máy móc sử dụng mạng truyền thông J1939, đặc biệt phù hợp với nhóm thiết bị di động và phương tiện chuyên dụng.

IN48 Modbus

Phiên bản Modbus phù hợp với các hệ thống điều khiển sử dụng Modbus để trao đổi dữ liệu giữa cảm biến và bộ điều khiển.

Ba phiên bản giúp IN48 có khả năng tích hợp rộng hơn vào các kiến trúc điều khiển khác nhau mà không cần thay đổi nguyên lý đo của cảm biến.

Bên cạnh cảm biến, Kübler cũng cung cấp các bộ dây kết nối M12 và phụ kiện tương ứng cho CANopen, SAE J1939, Modbus và nguồn cấp, giúp hoàn thiện hệ thống kết nối.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế Cảm biến góc nghiêng Kübler IN48

Kübler IN48 phù hợp với các ứng dụng cần đo góc nghiêng tĩnh và truyền dữ liệu qua mạng truyền thông công nghiệp.

Máy móc di động

IN48 phù hợp với nhóm tự động hóa di động, trong đó cảm biến có thể được sử dụng để theo dõi góc nghiêng của máy và cơ cấu. Kübler liệt kê các nhóm ứng dụng như máy xây dựng, máy nông nghiệp – lâm nghiệp, phương tiện chuyên dụng và cần cẩu di động.

Máy xây dựng

Trong máy xây dựng, góc nghiêng có thể là thông tin đầu vào cho hệ thống điều khiển và giám sát trạng thái của thiết bị.

Máy nông nghiệp và lâm nghiệp

Thiết bị có thể được sử dụng để theo dõi góc nghiêng của máy trong điều kiện làm việc ngoài trời, nơi thường xuyên xuất hiện bụi, nước và thay đổi nhiệt độ.

Cần cẩu di động

Đo góc nghiêng là một trong những yêu cầu quan trọng trong các hệ thống cần giám sát vị trí và trạng thái của cơ cấu nâng. IN48 có thể truyền dữ liệu trực tiếp thông qua CANopen hoặc SAE J1939 tùy cấu hình.

Phương tiện chuyên dụng

Các phương tiện chuyên dụng, xe cứu hộ và phương tiện đô thị có thể sử dụng cảm biến góc nghiêng để cung cấp thông tin về trạng thái nghiêng cho hệ thống điều khiển.

Công nghiệp nặng

Cấp bảo vệ IP68/IP69K cùng dải nhiệt độ rộng giúp IN48 phù hợp với nhiều hệ thống công nghiệp có điều kiện môi trường khắc nghiệt.

Hệ thống năng lượng mặt trời

Kübler cũng liệt kê ngành năng lượng mặt trời trong các lĩnh vực ứng dụng của mình. Cảm biến góc nghiêng có thể được sử dụng trong các hệ thống cần xác định hoặc giám sát góc của cơ cấu.

📞 Gọi tư vấn theo ngành: 0909 399 174 – Cảm biến góc nghiêng Kübler IN48

💡 Nên chọn Kübler IN48 CANopen, SAE J1939 hay Modbus?

Điểm khác nhau chính giữa các phiên bản IN48 nằm ở giao tiếp truyền thông.

Chọn IN48 CANopen khi:

• Hệ thống điều khiển đang sử dụng CANopen.
• Cần truyền dữ liệu góc nghiêng qua mạng CAN.
• Máy đã có sẵn hạ tầng CANopen.
• Cần cấu hình điểm chuẩn và bộ lọc thông qua giao tiếp.

Chọn IN48 SAE J1939 khi:

• Thiết bị sử dụng mạng SAE J1939.
• Ứng dụng thuộc nhóm máy móc di động hoặc phương tiện chuyên dụng.
• Cần truyền dữ liệu góc nghiêng trực tiếp đến bộ điều khiển qua mạng J1939.

Chọn IN48 Modbus khi:

• Hệ thống điều khiển sử dụng Modbus.
• Cần tích hợp cảm biến vào mạng truyền thông hiện hữu.
• Muốn truyền dữ liệu đo dưới dạng dữ liệu số thay vì tín hiệu tương tự.

Về nguyên lý đo, các phiên bản vẫn thuộc cùng dòng IN48, với phạm vi 0–360° cho 1 trục hoặc -85° đến +85° cho 2 trục. Vì vậy, yếu tố quyết định khi lựa chọn thường là giao tiếp mà hệ thống điều khiển đang sử dụng.

💡 Tại sao nên mua tại Ngọc Huy Dương?

Ngọc Huy Dương cung cấp thiết bị công nghiệp cho nhà máy, kỹ sư thiết kế, nhà thầu EPC và OEM tại Việt Nam.

Khi lựa chọn cảm biến góc nghiêng Kübler IN48, khách hàng được hỗ trợ:

• Tư vấn phiên bản CANopen, SAE J1939 hoặc Modbus.
• Tư vấn phạm vi đo 1 trục hoặc 2 trục.
• Tư vấn kiểu kết nối M12 hoặc cáp.
• Tư vấn điện áp cấp phù hợp.
• Hỗ trợ lựa chọn phụ kiện kết nối.
• Cung cấp tài liệu kỹ thuật phục vụ thiết kế và tích hợp.
• Hỗ trợ kỹ thuật trong quá trình lựa chọn và vận hành.

Đối với các hệ thống máy móc sử dụng mạng truyền thông công nghiệp, lựa chọn đúng giao tiếp ngay từ đầu giúp đơn giản hóa quá trình tích hợp cảm biến vào PLC và bộ điều khiển.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật Cảm biến góc nghiêng Kübler IN48

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Để được tư vấn Kübler IN48, khách hàng nên cung cấp:

• Phạm vi góc cần đo.
• Số trục cần đo.
• Giao tiếp đang sử dụng.
• Điện áp cấp.
• Kiểu kết nối.
• Điều kiện môi trường lắp đặt.

Từ các thông tin trên, Ngọc Huy Dương có thể hỗ trợ lựa chọn phiên bản IN48 phù hợp với hệ thống.

🧩 Phiên bản & Mã sản phẩm Cảm biến góc nghiêng Kübler IN48

Kübler IN48 được cung cấp với nhiều phiên bản giao tiếp khác nhau.

Kübler IN48 CANopen

• Giao tiếp: CANopen
• Đo 1 trục: 0–360°
• Đo 2 trục: -85° đến +85°
• Điện áp: 5 V DC hoặc 7,5–30 V DC tùy cấu hình
• Kết nối: M12 hoặc cáp
• Nhiệt độ: -40 đến +85°C
• Bảo vệ: IP68/IP69K
• Thiết lập điểm chuẩn.
• Thiết lập bộ lọc.
• Khôi phục cài đặt nhà sản xuất.
• Đèn LED hiển thị trạng thái.

Kübler IN48 SAE J1939

• Giao tiếp: SAE J1939
• Đo 1 trục: 0–360°
• Đo 2 trục: -85° đến +85°
• Nhiệt độ: -40 đến +85°C
• Bảo vệ: IP68/IP69K
• Kết nối M12 hoặc cáp tùy cấu hình.

Kübler IN48 Modbus

• Giao tiếp: Modbus
• Đo 1 trục: 0–360°
• Đo 2 trục: -85° đến +85°
• Nhiệt độ: -40 đến +85°C
• Bảo vệ: IP68/IP69K
• Kết nối M12 hoặc cáp tùy cấu hình.

Trang sản phẩm Kübler hiện cung cấp tài liệu kỹ thuật riêng cho CANopen, SAE J1939 và Modbus, cùng tệp cấu hình EDS cho phiên bản CANopen.

📩 Bạn cần bảng mã Kübler IN48 đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com

🧩 FAQ – Câu hỏi thường gặp

1. Kübler IN48 là gì?
Kübler IN48 là cảm biến góc nghiêng dùng cho các ứng dụng tĩnh, có khả năng đo 1 trục hoặc 2 trục và truyền dữ liệu thông qua CANopen, SAE J1939 hoặc Modbus.

2. IN48 đo được bao nhiêu độ?
Với cấu hình 1 trục, IN48 đo từ 0–360°. Với cấu hình 2 trục, phạm vi đo là -85° đến +85°.

3. IN48 có những giao tiếp nào?
IN48 có ba lựa chọn giao tiếp chính là CANopen, SAE J1939 và Modbus.

4. Kübler IN48 có dùng được ngoài trời không?
Có. IN48 có cấp bảo vệ IP68/IP69K, nhiệt độ làm việc -40 đến +85°C và khả năng bảo vệ trước hơi muối cũng như thay đổi nhiệt độ nhanh.

5. IN48 có kích thước lớn không?
Không. IN48 có kích thước chỉ 44,5 × 42,5 × 20 mm, phù hợp với những vị trí có không gian lắp đặt hạn chế.

6. Có thể điều chỉnh điểm 0 của IN48 không?
Có. Thông qua giao tiếp truyền thông, người dùng có thể thiết lập điểm chuẩn hoặc vị trí trung tâm, điều chỉnh bộ lọc và khôi phục cài đặt nhà sản xuất.

7. IN48 có phù hợp với máy móc di động không?
Có. Kübler định hướng dòng IN48 cho các ứng dụng như máy xây dựng, máy nông nghiệp – lâm nghiệp, phương tiện chuyên dụng và cần cẩu di động.

8. Nên chọn IN48 CANopen hay SAE J1939?
Nếu bộ điều khiển của máy sử dụng CANopen, chọn phiên bản CANopen. Nếu hệ thống sử dụng SAE J1939, chọn phiên bản J1939. Việc lựa chọn nên dựa trên giao tiếp mà bộ điều khiển hiện tại hỗ trợ.

Cảm biến góc nghiêng Kübler IN48 là giải pháp đo góc nhỏ gọn dành cho các ứng dụng tĩnh, nổi bật với khả năng đo 1 trục đến 360° hoặc 2 trục đến ±85°, giao tiếp CANopen, SAE J1939 và Modbus, cấp bảo vệ IP68/IP69K, nhiệt độ làm việc -40 đến +85°C và khả năng cấu hình trực tiếp qua giao tiếp truyền thông. Với thiết kế nhỏ gọn, nhiều lựa chọn giao tiếp và khả năng làm việc trong môi trường khắc nghiệt, IN48 phù hợp cho máy móc di động, máy xây dựng, máy nông nghiệp, cần cẩu, phương tiện chuyên dụng và nhiều hệ thống công nghiệp khác.
