Bộ truyền động khí nén Zipson Z-250 DA là thiết bị truyền động tác động kép, sử dụng khí nén để tạo chuyển động quay nhằm vận hành van công nghiệp. Thiết bị phù hợp với các hệ thống cần tự động hóa thao tác đóng/mở van, giảm sự phụ thuộc vào vận hành thủ công và hỗ trợ tích hợp với hệ thống điều khiển tại nhà máy.

Zipson Steel Industrial Co., Ltd. là nhà sản xuất có danh mục van công nghiệp, bộ truyền động và phụ kiện tự động hóa. Theo thông tin sản phẩm của hãng, dòng Z-Series có phiên bản tác động kép và phiên bản hồi lò xo, có thể kết hợp với các phụ kiện điều khiển để xây dựng cụm van tự động.

Ngọc Huy Dương hỗ trợ tiếp nhận yêu cầu và tư vấn lựa chọn bộ truyền động khí nén Zipson theo loại van, mô-men xoắn yêu cầu, áp suất khí sẵn có và điều kiện lắp đặt thực tế.

Liên hệ tư vấn: 0909 399 174 | thach.phan@ngochuyduong.com
🌐 Website: www.ngochuyduong.com

1. Tổng quan bộ truyền động khí nén Zipson Z-250 DA

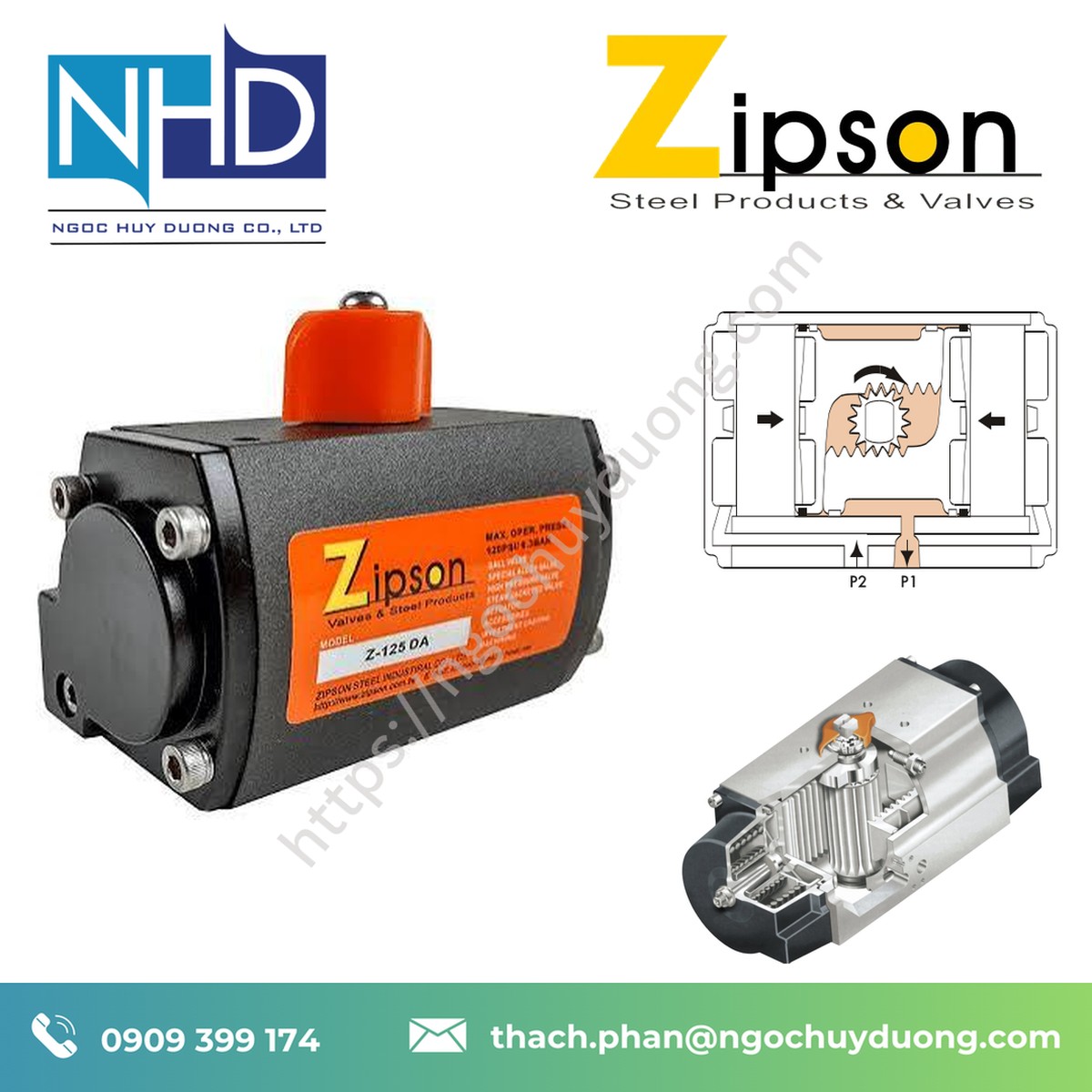

Bộ truyền động khí nén chuyển đổi năng lượng của khí nén thành chuyển động cơ học để điều khiển van. Với cấu hình DA – Double Acting, khí nén được cấp luân phiên vào hai phía của cơ cấu truyền động để thực hiện cả hành trình mở và đóng.

Khác với bộ truyền động hồi lò xo, loại tác động kép sử dụng khí nén cho cả hai chiều vận hành. Vì vậy, khi lựa chọn thiết bị cần xem xét nguồn khí, cơ cấu điều khiển, mô-men xoắn cần thiết và yêu cầu vận hành khi mất khí.

Z-250 DA có thể được xem xét cho các cụm van quay như van bi hoặc van bướm khi kiểu lắp, kích thước trục và mô-men xoắn đáp ứng yêu cầu. Khả năng tương thích phải được xác nhận với model van cụ thể trước khi lắp đặt.

⚙️ 2. Tính năng kỹ thuật nổi bật của Zipson Z-250 DA

Cơ cấu tác động kép

Thiết bị dùng khí nén để điều khiển cả hai chiều chuyển động. Cấu hình này phù hợp với hệ thống cần chủ động điều khiển quá trình đóng và mở van thông qua van điện từ hoặc bộ điều khiển khí nén phù hợp.

Thiết kế cho hệ thống tự động hóa

Bộ truyền động có thể được tích hợp vào cụm van tự động cùng các phụ kiện như van điện từ, hộp công tắc giới hạn hành trình và bộ định vị khi ứng dụng yêu cầu. Việc bổ sung phụ kiện cần căn cứ vào chức năng điều khiển và sơ đồ khí nén của hệ thống.

Kết cấu hợp kim nhôm

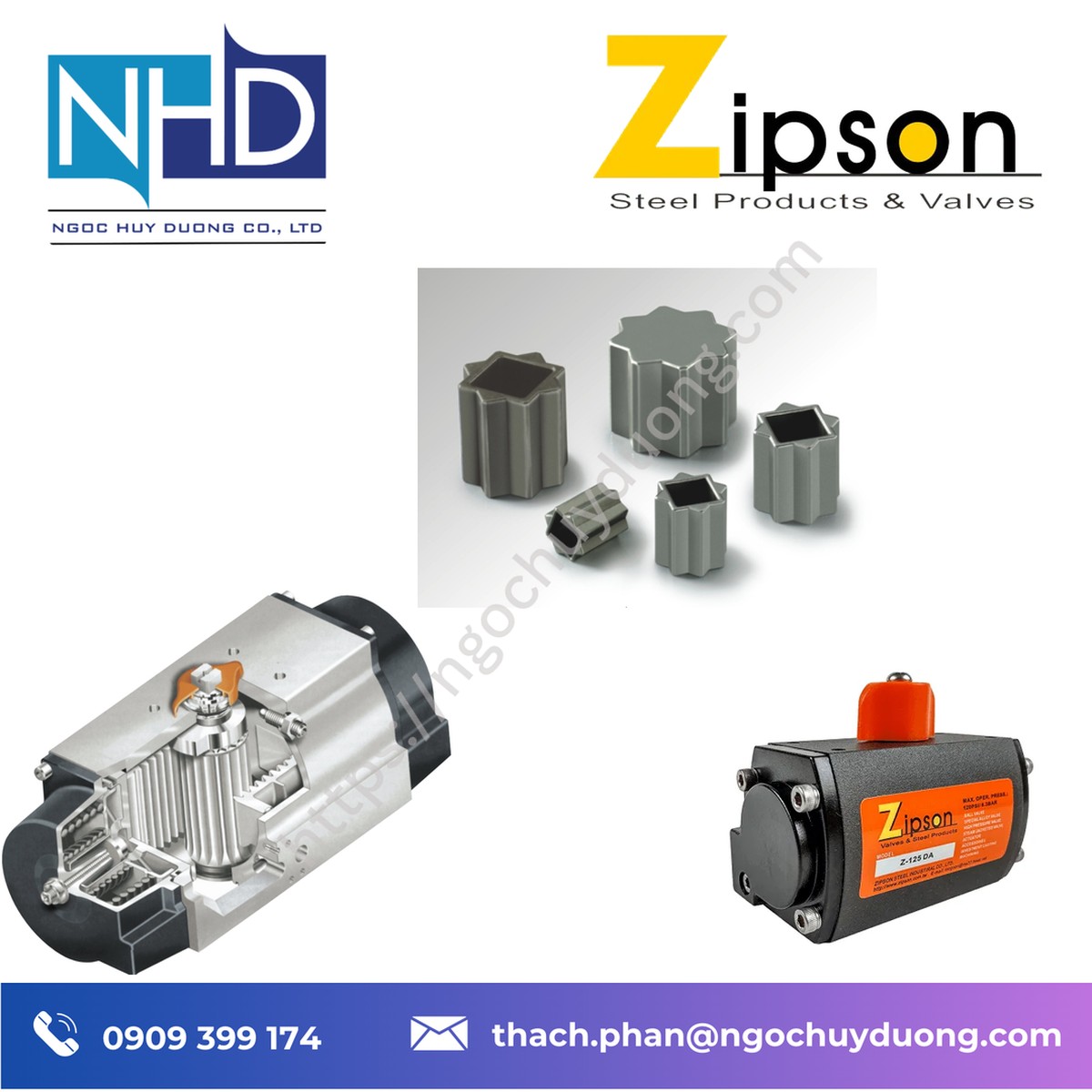

Zipson công bố dòng Z-Series sử dụng thân hợp kim nhôm đùn xử lý anod hóa cứng. Cấu trúc này hỗ trợ giảm khối lượng thiết bị và tăng khả năng bảo vệ bề mặt trong điều kiện vận hành phù hợp.

Lắp đặt theo chuẩn công nghiệp

Dòng Z-Series hỗ trợ kiểu lắp trực tiếp ISO 5211. Khi chọn bộ truyền động, vẫn cần kiểm tra kích thước mặt bích, chuẩn trục, khớp nối và giá đỡ để bảo đảm đồng bộ với van.

Có thể mở rộng phụ kiện

Tùy cấu hình hệ thống, bộ truyền động có thể kết hợp với van điện từ, hộp công tắc hành trình, bộ định vị điện-khí hoặc bộ truyền động bánh răng vận hành thủ công. Không phải mọi phụ kiện đều được bao gồm trong bộ sản phẩm tiêu chuẩn.

📋 3. Thông số kỹ thuật tham khảo Zipson Z-250 DA

Thông số	Giá trị / mô tả
Thương hiệu	Zipson
Model	Z-250 DA
Loại truyền động	Khí nén tác động kép – Double Acting
Chức năng	Tạo chuyển động để đóng/mở van
Dòng sản phẩm	Z-Series
Vật liệu thân dòng Z-Series	Hợp kim nhôm đùn
Xử lý bề mặt	Anod hóa cứng
Kiểu lắp	Hỗ trợ lắp trực tiếp ISO 5211
Góc quay	Cần xác nhận theo tài liệu cấu hình; dòng Z-Series có điều chỉnh hành trình khoảng ±5°
Áp suất khí vận hành của dòng Z-Series	2,8–8 bar
Nhiệt độ vận hành công bố cho dòng Z-Series	−40 đến +93°C
Mô-men xoắn tại từng áp suất	Cần xác nhận theo bảng mô-men xoắn của model
Phụ kiện điều khiển	Tùy chọn theo yêu cầu hệ thống

Lưu ý: Dải áp suất và nhiệt độ trên là thông tin công bố cho dòng Z-Series, không thay thế việc xác nhận datasheet của đúng model và cấu hình. Không nên lựa chọn thiết bị chỉ dựa trên tên model; cần kiểm tra mô-men xoắn đầu ra ở áp suất khí thấp nhất dự kiến, kích thước lắp và yêu cầu an toàn khi mất khí.

• Zipson 107M
• Zipson 710M
• Zipson 302S
• Zipson 110T
• Zipson 110F
• Zipson 237L
• Zipson 216T
• Zipson 316T
• Zipson 147M
• Zipson 147F
• Zipson 136M
• Zipson 136W
• Zipson 305C
• Zipson 207C
• Zipson SH01
• Zipson SH01-40
• Zipson 238
• Zipson HCH
• Zipson 710F
• Zipson 720F
• Zipson 740F
• Zipson 770F
• Zipson 710T
• Zipson 720T
• Zipson 710C
• Zipson 740T
• Zipson 750T
• Zipson 760N
• Zipson Z-Series
• Zipson 970G
• Zipson 970D
• Zipson APL-210N
• Zipson APL-510N
• Zipson DMBR
• Zipson BR05
• Zipson AD05

4. Vật liệu và độ bền

Thân hợp kim nhôm đùn được xử lý anod hóa cứng là đặc điểm kết cấu được Zipson công bố cho dòng Z-Series. Việc lựa chọn thiết bị trong môi trường công nghiệp cần xem xét thêm độ ẩm, bụi, hóa chất, nhiệt độ môi trường và khả năng bảo vệ của vị trí lắp đặt.

Đối với hệ thống ngoài trời hoặc khu vực có chất ăn mòn, cần xác nhận điều kiện bảo vệ bề mặt và cấp bảo vệ của toàn bộ cụm lắp đặt. Không nên mặc định bộ truyền động có khả năng chống ăn mòn với mọi loại hóa chất nếu chưa có dữ liệu tương thích vật liệu.

🔄 5. Khả năng tương thích, thay thế và mở rộng

Trước khi lắp Zipson Z-250 DA vào van hiện hữu, cần kiểm tra:

• Mô-men xoắn cần thiết để khởi động, vận hành và đóng kín van.
• Chuẩn mặt bích lắp và kích thước trục van.
• Góc quay và giới hạn hành trình của van.
• Áp suất khí thực tế tại điểm sử dụng.
• Kiểu điều khiển: đóng/mở bằng van điện từ hay điều khiển theo vị trí.
• Tín hiệu phản hồi trạng thái van nếu hệ thống cần giám sát.

Khi thay thế bộ truyền động của thương hiệu khác, không nên chỉ so sánh kích thước bên ngoài hoặc tên gọi. Cần đối chiếu mô-men xoắn, kiểu lắp, kích thước trục, hướng chuyển động và chức năng khi mất nguồn khí.

🎯 6. Ứng dụng thực tế của bộ truyền động khí nén Zipson Z-250 DA

Bộ truyền động có thể được xem xét trong các ứng dụng đóng/mở van quay như:

• Hệ thống cấp và phân phối nước công nghiệp.
• Đường ống công nghệ trong nhà máy.
• Hệ thống xử lý nước và nước thải.
• Dây chuyền sản xuất cần đóng/mở van theo trình tự.
• Cụm van điều khiển từ xa trong hệ thống tự động hóa.
• Hệ thống cấp nước cho thiết bị rửa hoặc vệ sinh công nghiệp, khi van và vật liệu phù hợp với môi chất.

Với ứng dụng đóng/mở van cấp nước cho vòi rửa container, cần xác định rõ bộ truyền động được lắp trên van nào, kích thước đường ống, áp suất nước, lưu lượng yêu cầu và chu kỳ vận hành. Z-250 DA là bộ truyền động; bản thân thiết bị không phải vòi rửa hoặc van hoàn chỉnh.

7. Vì sao nên liên hệ Ngọc Huy Dương?

Ngọc Huy Dương tiếp nhận yêu cầu lựa chọn thiết bị công nghiệp theo thông số vận hành và điều kiện lắp đặt. Khi gửi yêu cầu tư vấn Zipson Z-250 DA, khách hàng nên cung cấp model van, hình ảnh vị trí lắp, áp suất khí hiện có và thông tin về môi chất.

Thông tin này giúp việc đối chiếu mô-men xoắn và phụ kiện chính xác hơn, hạn chế lựa chọn sai cấu hình hoặc phát sinh chi phí cải tạo khi lắp đặt.

CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📞 Hotline: 0909 399 174
📧 Email: thach.phan@ngochuyduong.com

🧩 8. Phiên bản và mã sản phẩm

• Z-250 DA: model được yêu cầu, thuộc nhóm bộ truyền động khí nén tác động kép.
• Z-Series Double Acting: nhóm bộ truyền động dùng khí nén cho cả hai chiều chuyển động.
• Z-Series Spring Return: phiên bản hồi lò xo của dòng sản phẩm; không phải cùng cấu hình vận hành với DA.

Cần đối chiếu mã trên nhãn thiết bị và tài liệu đặt hàng để xác nhận đúng model, mô-men xoắn, phụ kiện đi kèm và điều kiện làm việc.

🧩 9. Câu hỏi thường gặp về Zipson Z-250 DA

1. Z-250 DA là thiết bị gì?
Đây là bộ truyền động khí nén tác động kép, dùng để tạo chuyển động điều khiển đóng/mở van tương thích.

2. DA có nghĩa là gì?
DA là viết tắt của Double Acting. Khí nén được sử dụng để thực hiện cả hành trình mở và đóng.

3. Z-250 DA có lắp được cho van bi và van bướm không?
Có thể xem xét khi van sử dụng cơ cấu quay tương thích. Cần kiểm tra mô-men xoắn, chuẩn lắp và kích thước trục trước khi xác nhận.

4. Bộ truyền động có cần van điện từ không?
Nếu hệ thống cần điều khiển đóng/mở bằng tín hiệu điện, thường cần van điện từ phù hợp và mạch khí nén tương ứng. Cấu hình thực tế tùy yêu cầu điều khiển.

5. Làm thế nào để chọn đúng Z-250 DA?
Cần cung cấp model van, mô-men xoắn yêu cầu, áp suất khí sẵn có, nhiệt độ môi trường và phụ kiện cần sử dụng để được đối chiếu với tài liệu kỹ thuật của hãng.
