Bộ truyền động khí nén KingAct JHA0075 – Điều khiển van quay 90° chính xác, linh hoạt

Được phân phối bởi Công ty TNHH Ngọc Huy Dương – đơn vị cung cấp thiết bị công nghiệp tại Việt Nam.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan bộ truyền động khí nén KingAct JHA0075

KingAct JHA0075 là bộ truyền động khí nén dạng thanh răng – bánh răng (rack and pinion), được thiết kế để chuyển đổi năng lượng khí nén thành chuyển động quay, phục vụ vận hành các loại van công nghiệp có góc quay 90°. Sản phẩm sử dụng giao diện lắp đặt theo tiêu chuẩn DIN 3337 và có kết nối khí nén NAMUR G1/4″, thuận tiện khi tích hợp với hệ thống van điện từ và các phụ kiện điều khiển van phù hợp.

Dòng JHA0075 có cấu hình tác động kép (DA) và tác động đơn bằng lò xo hồi (SR). Với cấu hình tác động kép, khí nén được cấp để thực hiện cả hành trình mở và đóng. Với cấu hình tác động đơn, lò xo hỗ trợ đưa cơ cấu về vị trí thiết kế khi nguồn khí được ngắt, tùy theo cách bố trí và lựa chọn cấu hình. Hai phương án này giúp kỹ sư lựa chọn giải pháp điều khiển phù hợp với yêu cầu vận hành của từng dây chuyền.

KingAct GmbH là doanh nghiệp hoạt động trong lĩnh vực bộ truyền động quay khí nén và tự động hóa van công nghiệp, có trụ sở tại Willich, Đức. Datasheet JHA0075 cung cấp các thông số về áp suất khí, mô-men xoắn, nhiệt độ làm việc, lượng khí tiêu thụ và kích thước lắp đặt, hỗ trợ quá trình lựa chọn và tích hợp thiết bị.

Ngọc Huy Dương hỗ trợ khách hàng tra cứu thông số, lựa chọn cấu hình và xác minh khả năng tương thích với van thực tế. Tình trạng phân phối, chứng từ CO/CQ, thời gian giao hàng và điều kiện bảo hành cần được xác nhận theo từng đơn hàng.

⚙️ Tính năng kỹ thuật nổi bật của KingAct JHA0075

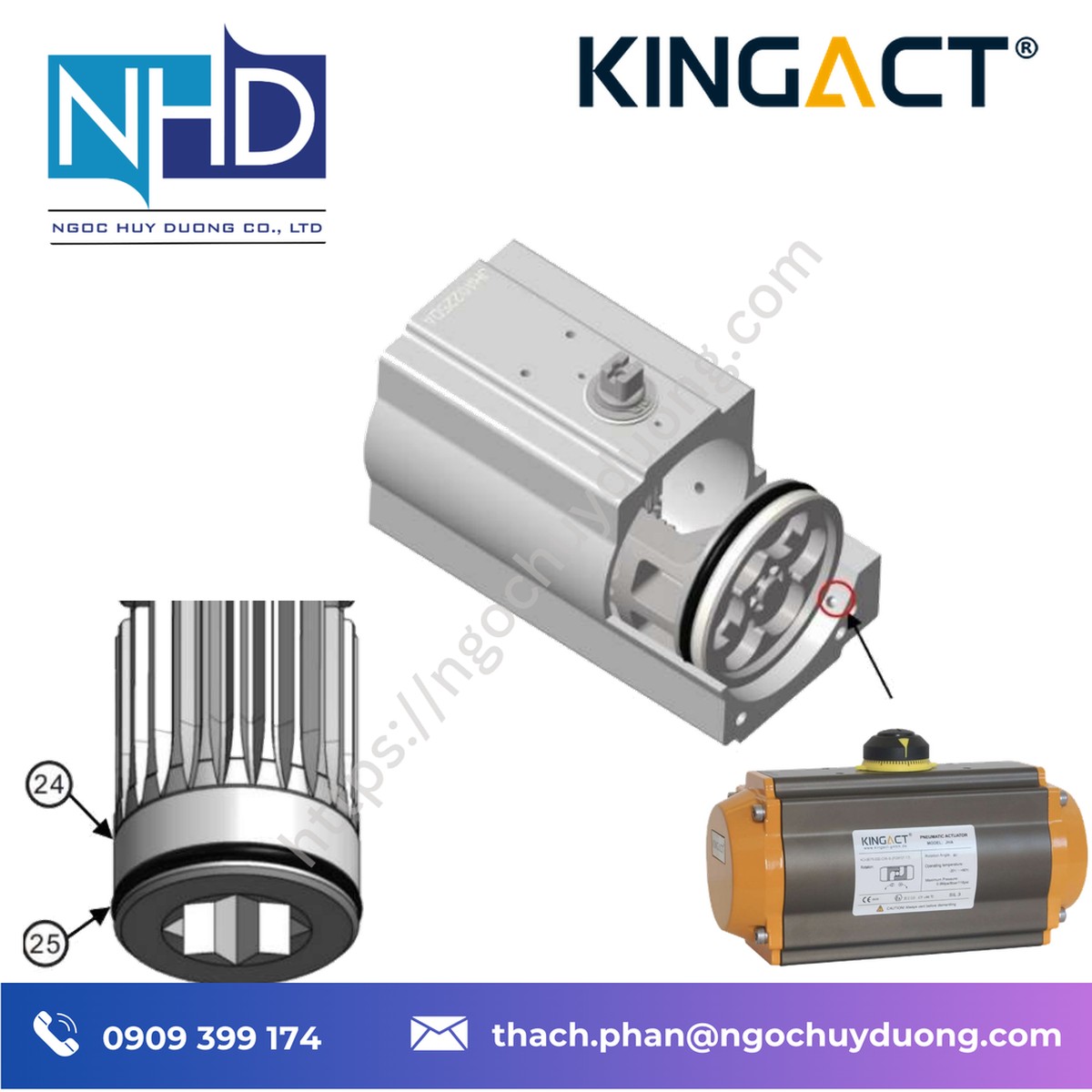

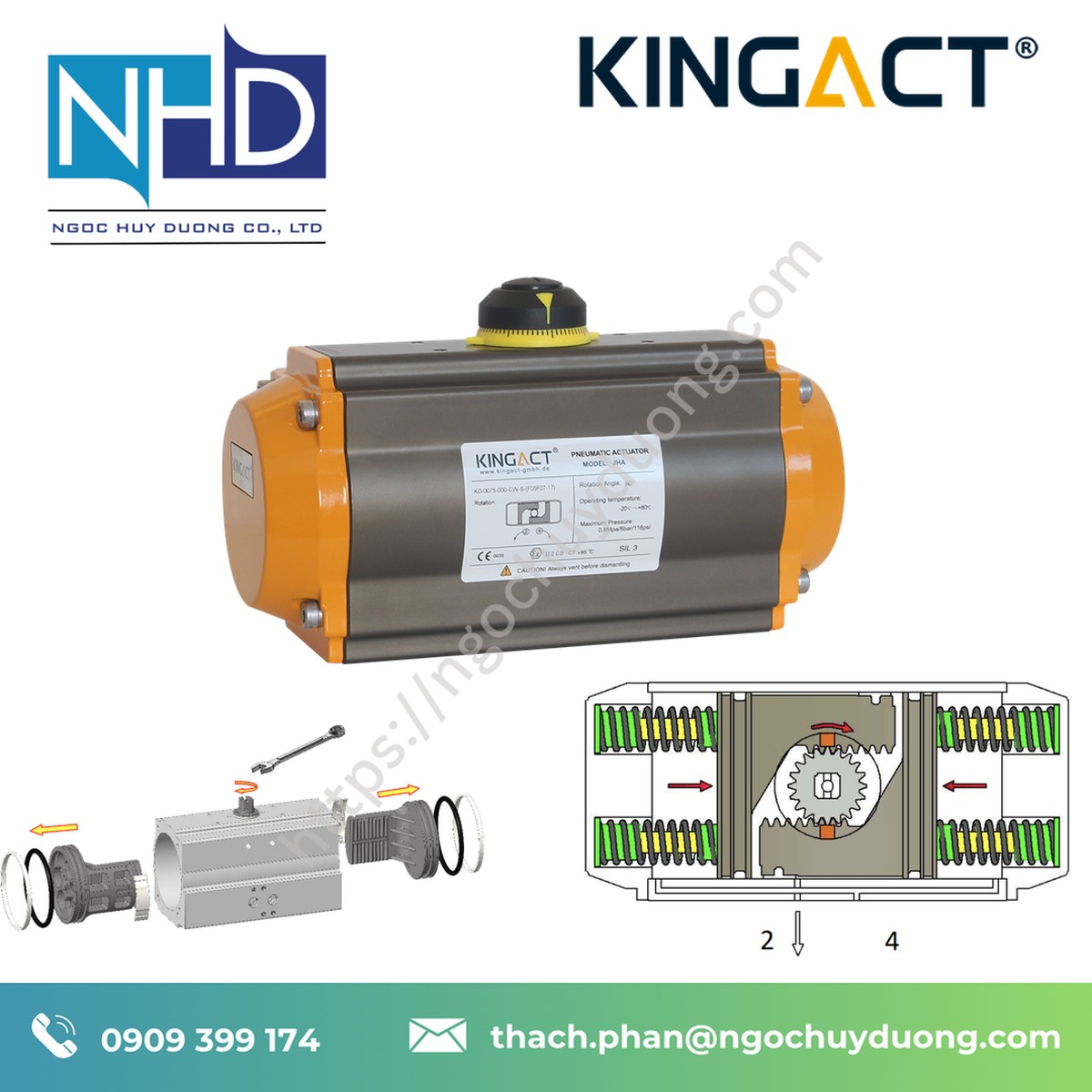

• Cơ cấu thanh răng – bánh răng: Chuyển đổi chuyển động tịnh tiến của piston thành chuyển động quay, phù hợp với các ứng dụng điều khiển van quay một phần tư vòng.
• Góc quay 90°: Đáp ứng yêu cầu đóng mở của các loại van quay tương thích; datasheet nêu khả năng điều chỉnh vượt hành trình ở hai đầu ±5°.
• Hai nguyên lý tác động: Có thể lựa chọn tác động kép DA hoặc tác động đơn SR theo yêu cầu điều khiển và phương án vận hành khi mất khí.
• Dải áp suất được xác định rõ: Áp suất làm việc của cấu hình DA là 2–8 bar(g), trong khi cấu hình SR hoạt động trong dải 2,5–8 bar(g). Áp suất vận hành thực tế cần được đối chiếu với mô-men xoắn yêu cầu.

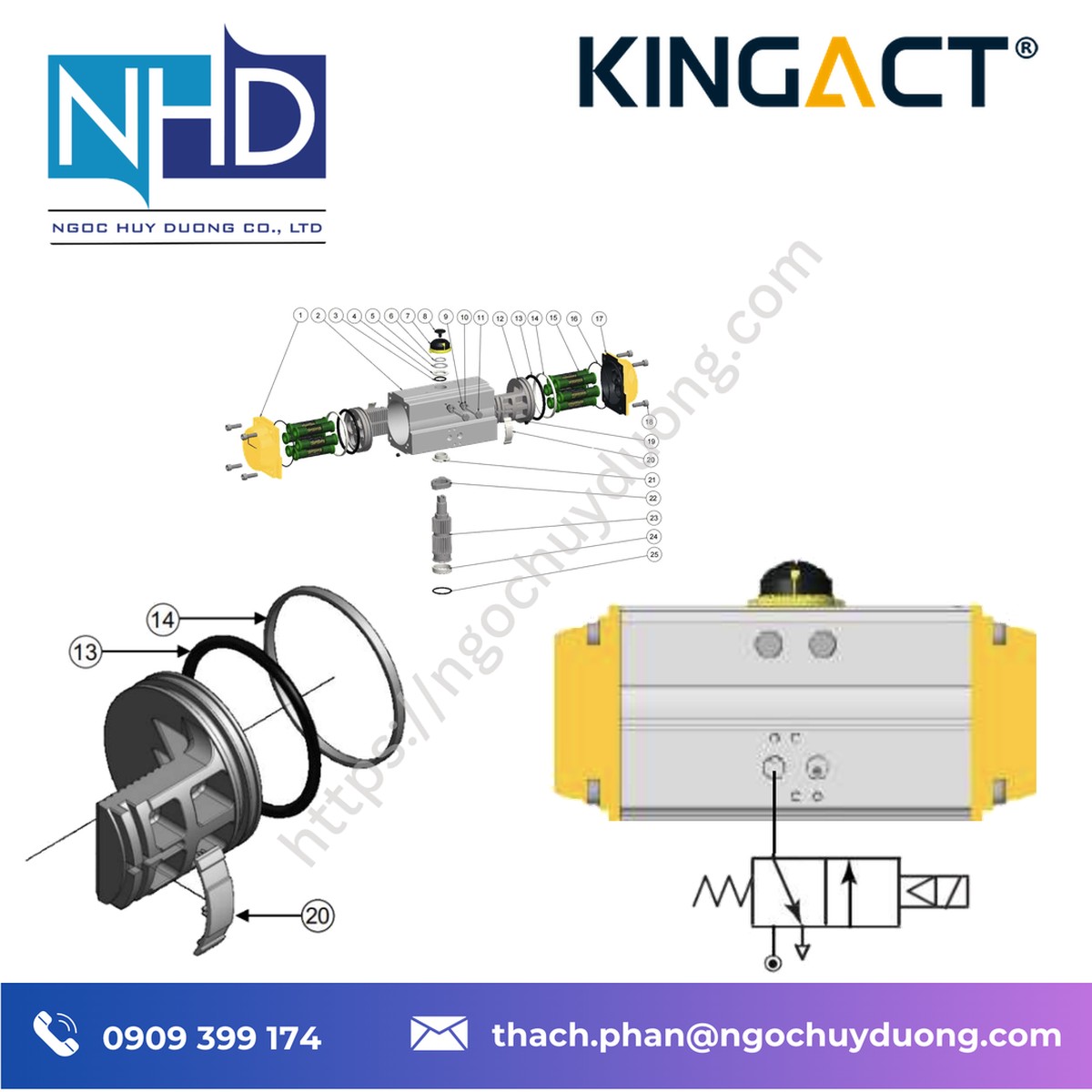

• Kết nối thuận tiện: Giao diện khí NAMUR G1/4″ và tiêu chuẩn kích thước lắp đặt được thể hiện trong tài liệu, hỗ trợ kỹ sư kiểm tra khả năng tích hợp với cụm van.

Thời gian đóng mở được công bố theo điều kiện thử nghiệm cụ thể, không nên xem là giá trị cố định cho mọi hệ thống. Tốc độ thực tế còn phụ thuộc vào áp suất cấp, lưu lượng van điện từ, đường kính ống khí, tải van và điều kiện lắp đặt.

📋 Thông số kỹ thuật tiêu chuẩn KingAct JHA0075

Thông số	Giá trị theo datasheet
Model dòng sản phẩm	JHA0075
Kiểu cơ cấu	Thanh răng – bánh răng
Đường kính piston	83 mm
Góc quay	90°
Tiêu chuẩn lắp đặt	DIN 3337
Kết nối khí nén	NAMUR G1/4″
Áp suất tác động kép (DA)	2–8 bar(g)
Áp suất tác động đơn (SR)	2,5–8 bar(g)
Áp suất vận hành tối đa (MOP)	8 bar(g)
Môi chất điều khiển	Khí nén sạch
Nhiệt độ làm việc	-20°C đến +80°C
Khối lượng cấu hình SR	3,7 kg
Khối lượng cấu hình DA	3,4 kg
Độ vượt/thiếu hành trình tại mỗi đầu	±5°

Lưu ý: Thời gian chu kỳ trong datasheet được thử nghiệm với khí sạch ở áp suất 6 bar, ống khí đường kính 8 mm và nhiệt độ phòng. Kết quả tham khảo là 0,22 giây khi mở và 0,21 giây khi đóng đối với DA; đối với SR là 0,37 giây khi mở và 0,29 giây khi đóng. Thông số thực tế cần được kiểm tra tại điều kiện vận hành của hệ thống.

Để lựa chọn chính xác, kỹ sư nên đối chiếu mô-men xoắn đầu ra với yêu cầu của van tại áp suất khí dự kiến. Ở cấu hình DA, mô-men xoắn được công bố tăng từ 31 Nm tại 2 bar(g) lên 125 Nm tại 8 bar(g). Không nên chỉ dựa vào kích thước hoặc áp suất danh định để quyết định cấu hình.

• KingAct JHA0012
• KingAct JHA0020
• KingAct JHA0035
• KingAct JHA0050
• KingAct JHA0075
• KingAct JHA0110
• KingAct JHA0160
• KingAct JHA0255
• KingAct JHA0435
• KingAct JHA0665
• KingAct JHA1000
• KingAct JHA1200
• KingAct JHA1800
• KingAct JHA2700
• KingAct JHA3800
• KingAct JHA5700
• KingAct JHA8000

🧱 Vật liệu và độ bền của KingAct JHA0075

Tài liệu JHA0075 được cung cấp tập trung vào thông số vận hành và bản vẽ kích thước, không nêu đầy đủ thành phần vật liệu thân, piston, trục, gioăng hoặc lớp phủ bề mặt. Vì vậy, không nên mặc định sản phẩm sử dụng inox, nhôm phủ anodize hay một loại vật liệu cụ thể nếu chưa có xác nhận từ nhà sản xuất.

Khi lựa chọn bộ truyền động cho môi trường nhà máy, cần xem xét nhiệt độ xung quanh, độ ẩm, nguy cơ ăn mòn, mức độ bụi bẩn và tần suất đóng mở. Với môi trường có hóa chất hoặc yêu cầu vệ sinh đặc biệt, cần kiểm tra riêng vật liệu vỏ, gioăng và phụ kiện đi kèm. Việc xác nhận đúng cấu hình giúp hạn chế nguy cơ hư hỏng sớm và bảo đảm tuổi thọ vận hành của cụm van.

🔄 Tương thíchthay thế và mở rộng hệ thống

KingAct JHA0075 sử dụng giao diện lắp đặt DIN 3337 và kết nối khí NAMUR G1/4″ theo datasheet. Đây là cơ sở để kỹ sư kiểm tra khả năng lắp ghép với van và phụ kiện điều khiển tương ứng. Tuy nhiên, cùng tiêu chuẩn kết nối không đồng nghĩa mọi bộ truyền động đều thay thế trực tiếp cho nhau.

Trước khi thay thế thiết bị hiện hữu, cần đối chiếu kích thước mặt bích, kiểu kết nối trục, chiều cao lắp đặt, mô-men xoắn cần thiết và hướng tác động của van. Đồng thời, phải xác minh kiểu tác động DA hoặc SR, vị trí an toàn khi mất khí, áp suất cấp và khả năng tương thích với van điện từ, công tắc hành trình hoặc bộ giám sát vị trí. Không có dữ liệu trong datasheet này để khẳng định JHA0075 tương đương trực tiếp với một model cụ thể của thương hiệu khác.

🎯 Ứng dụng thực tế của bộ truyền động khí nén KingAct JHA0075

Với cơ cấu quay 90°, JHA0075 có thể được xem xét cho các hệ thống tự động hóa van công nghiệp sử dụng van quay tương thích. Các ứng dụng phù hợp cần được xác định dựa trên mô-men xoắn, điều kiện môi trường và yêu cầu an toàn của quy trình.

• Hệ thống cấp và phân phối nước: Điều khiển van quay trong các tuyến ống và cụm xử lý nước khi thông số áp suất, mô-men xoắn và vật liệu đáp ứng điều kiện thực tế.
• Dây chuyền sản xuất công nghiệp: Tích hợp vào cụm van đóng mở tự động, hỗ trợ vận hành tập trung và giảm thao tác thủ công.
• Nhà máy hóa chất: Có thể xem xét cho các tuyến van phù hợp sau khi xác minh tính tương thích vật liệu, môi trường và yêu cầu an toàn.
• Hệ thống khí và chất lỏng công nghệ: Điều khiển van quay theo trình tự vận hành của dây chuyền, với điều kiện van và bộ truyền động được tính toán đúng tải.
• Hệ thống tự động hóa nhà máy: Kết hợp với van điện từ và phụ kiện phản hồi vị trí phù hợp để hỗ trợ điều khiển đóng mở.

JHA0075 không nên được lựa chọn chỉ dựa trên tên ứng dụng. Các hệ thống có yêu cầu an toàn chức năng, khu vực nguy hiểm hoặc điều kiện vệ sinh đặc thù cần kiểm tra chứng nhận và tài liệu bổ sung trước khi đưa vào sử dụng.

⭐ Tại sao nên chọn Ngọc Huy Dương?

Công ty TNHH Ngọc Huy Dương cung cấp hỗ trợ tra cứu thiết bị công nghiệp và tư vấn lựa chọn theo yêu cầu của nhà máy, kỹ sư thiết kế, bộ phận bảo trì, nhà thầu EPC và đơn vị OEM. Với kinh nghiệm trong lĩnh vực thiết bị công nghiệp, công ty hướng đến giải pháp lựa chọn đúng thông số, phù hợp nhu cầu tích hợp và thuận tiện cho công tác bảo trì.

• Hỗ trợ đối chiếu thông số kỹ thuật và cấu hình DA/SR theo yêu cầu hệ thống.
• Tư vấn kiểm tra mô-men xoắn, áp suất khí và giao diện lắp đặt trước khi đặt hàng.
• Hỗ trợ xác minh chứng từ, xuất xứ, tình trạng hàng hóa và điều kiện bảo hành theo đơn hàng.
• Tiếp nhận yêu cầu kỹ thuật cho dự án mới, thay thế thiết bị và bảo trì dây chuyền.

Thông tin về tư cách phân phối chính thức, chứng nhận CO/CQ, tồn kho và thời gian giao hàng cần được xác nhận trực tiếp với bộ phận kinh doanh tại thời điểm báo giá.

🔸 Liên hệ đặt hàng và tư vấn kỹ thuật KingAct JHA0075

Nếu cần lựa chọn bộ truyền động khí nén KingAct JHA0075 cho van công nghiệp, hãy cung cấp loại van, mô-men xoắn yêu cầu, áp suất khí sẵn có, kiểu tác động mong muốn và điều kiện môi trường. Những dữ liệu này giúp quá trình kiểm tra cấu hình và tính tương thích chính xác hơn.

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com
📞 Hotline: 0909 399 174
📧 Email: thach.phan@ngochuyduong.com

🧩 Phiên bản và mã sản phẩm KingAct JHA0075

Datasheet cung cấp các mã cấu hình liên quan gồm JHA0075DA, JHA0075SR và JHA0075OA trong bảng kích thước. Trong đó, DA thể hiện cấu hình tác động kép, SR là cấu hình tác động đơn bằng lò xo hồi; ký hiệu OA xuất hiện trong bảng kích thước của tài liệu. Cần xác nhận ý nghĩa cấu hình OA và mã đặt hàng hoàn chỉnh với nhà cung cấp trước khi đặt mua.

Để nhận bảng mã đầy đủ, bản vẽ lắp đặt và thông tin cấu hình phù hợp, vui lòng gửi yêu cầu đến thach.phan@ngochuyduong.com hoặc liên hệ 0909 399 174.

🧩 Câu hỏi thường gặp về KingAct JHA0075

1. KingAct JHA0075 là thiết bị gì?

Đây là bộ truyền động khí nén dạng thanh răng – bánh răng, tạo chuyển động quay 90° để vận hành van quay công nghiệp tương thích.

2. JHA0075 sử dụng áp suất khí nén bao nhiêu?

Cấu hình DA có dải áp suất 2–8 bar(g), còn cấu hình SR có dải 2,5–8 bar(g). Việc lựa chọn phải dựa trên mô-men xoắn yêu cầu và điều kiện vận hành.

3. JHA0075 có những kiểu tác động nào?

Tài liệu nêu cấu hình tác động kép DA và tác động đơn SR. Cần xác nhận mã cấu hình cụ thể trước khi đặt hàng.

4. Thiết bị có thể lắp cho mọi loại van không?

Không. Cần kiểm tra chuẩn lắp đặt, kết nối trục, kích thước, mô-men xoắn và yêu cầu vận hành của van trước khi tích hợp.

5. Làm thế nào để nhận báo giá và tư vấn lựa chọn?

Liên hệ Ngọc Huy Dương qua số 0909 399 174 hoặc email thach.phan@ngochuyduong.com, kèm thông tin van, áp suất khí và yêu cầu điều khiển để được hỗ trợ kiểm tra cấu hình.
