Bộ nguồn tủ điện công nghiệp MEAN WELL NDR-480-24 – Cấu tạo & Ưu điểm mạch nguồn công nghiệp

Phân phối chính hãng tại Việt Nam bởi Ngọc Huy Dương

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Tổng quan

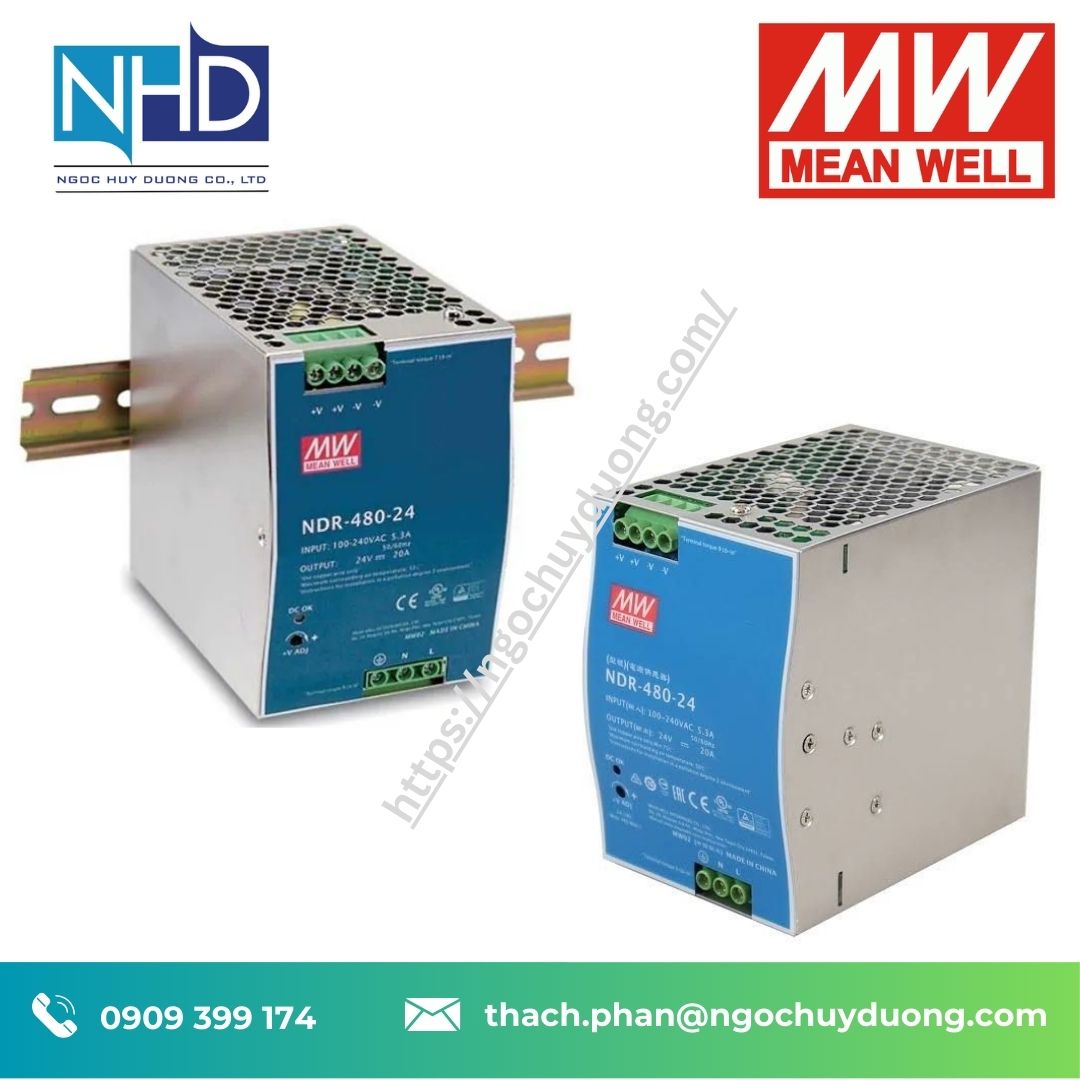

Bộ nguồn tủ điện công nghiệp MEAN WELL NDR-480-24 là bộ nguồn tổ ong gắn DIN rail, công suất 480W, ngõ ra 24VDC / 20A. Đây là một trong những model phổ biến nhất trong tủ điện công nghiệp, dùng để cấp nguồn cho:

• PLC, HMI, relay, cảm biến

• Biến tần, motor servo

• Thiết bị viễn thông, server, data center

Điểm mạnh của MEAN WELL NDR-480-24 đến từ thiết kế mạch nguồn switching hiện đại, hiệu suất cao, độ tin cậy lâu dài, được tối ưu hóa cho môi trường công nghiệp khắc nghiệt.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

⚙️ Cấu tạo & mạch nguồn bên trong

🔹 1. Mạch chỉnh lưu (Rectifier Stage)

• Ngõ vào AC 90–264V được chỉnh lưu thành DC.

• Sử dụng cầu diode công suất + tụ lọc điện áp → giúp giảm nhiễu từ lưới điện.

🔹 2. Mạch PFC (Power Factor Correction)

• Cải thiện hệ số công suất lên >0.95.

• Đáp ứng chuẩn EN61000-3-2 Class A, giảm dòng hài về lưới điện.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🔹 3. Mạch chuyển đổi DC/DC (Switching Converter)

• Công nghệ PWM high-frequency (100–130 kHz).

• MOSFET + biến áp cao tần giúp hạ điện áp xuống 24VDC ổn định.

• Ưu điểm: giảm tổn hao, hiệu suất cao (91%).

🔹 4. Mạch lọc & ổn áp (Output Regulation)

• Lọc bằng cuộn cảm + tụ điện low-ESR.

• Độ gợn sóng (ripple & noise) rất thấp, chỉ <120 mVp-p → bảo vệ thiết bị nhạy cảm.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🔹 5. Mạch bảo vệ (Protection Circuits)

• OVP (Over Voltage Protection): ngắt khi vượt quá 27.6VDC.

• OLP (Over Load Protection): tự giới hạn dòng khi quá tải.

• SCP (Short Circuit Protection): ngắt khi ngắn mạch.

• OTP (Over Temperature Protection): ngắt khi quá nóng.

🔹 6. Hệ thống tản nhiệt

• Tản nhiệt bằng đối lưu tự nhiên (Natural Convection), không dùng quạt → giảm tiếng ồn, tăng tuổi thọ.

• Vỏ kim loại kẽm mạ → tản nhiệt tốt, chống ăn mòn.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🧱 Ưu điểm kỹ thuật nổi bật – Bộ nguồn tủ điện công nghiệp MEAN WELL NDR-480-24

• Hiệu suất cao 91% – tiết kiệm năng lượng, giảm nhiệt tỏa ra tủ điện.

• Dải nhiệt độ rộng (-20 ~ +70°C) – hoạt động tốt trong môi trường khắc nghiệt.

• Bảo vệ toàn diện – OVP, OLP, SCP, OTP → an toàn cho cả nguồn và tải.

• Độ tin cậy cao (MTBF > 500,000 giờ) – đáp ứng tiêu chuẩn công nghiệp IEC.

• Thiết kế slim 85mm – tiết kiệm không gian tủ điện.

• Chứng nhận CE, UL, EAC, RoHS – phù hợp cả châu Âu, Mỹ, châu Á.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

So sánh bộ nguồn Bộ nguồn tủ điện công nghiệp MEAN WELL NDR-480-24 – 24VDC / 20A

Bộ nguồn tủ điện công nghiệp MEAN WELL NDR-480-24 vs. Omron S8VK-G48024 vs. Siemens SITOP PSU8200 vs. Phoenix Contact QUINT-PS/1AC/24V/20A

1. Bảng so sánh kỹ thuật

Tiêu chí	Bộ nguồn tủ điện công nghiệp MEAN WELL NDR-480-24	Omron S8VK-G48024	Siemens SITOP PSU8200 (6EP3437-8SB00-0AY0)	Phoenix Contact QUINT-PS/1AC/24V/20A
Công suất	480 W	480 W	480 W	480 W
Ngõ ra	24VDC / 20A	24VDC / 20A	24VDC / 20A	24VDC / 20A
Ngõ vào	90 ~ 264 VAC	85 ~ 264 VAC	85 ~ 264 VAC	85 ~ 264 VAC
Hiệu suất	91%	~90%	92%	93%
Nhiệt độ hoạt động	-20 ~ +70°C	-25 ~ +70°C	-25 ~ +70°C	-25 ~ +70°C
Kích thước	85 × 125 × 128 mm	85 × 124 × 125 mm	125 × 150 × 150 mm (lớn hơn)	130 × 125 × 130 mm
Bảo vệ	OVP / OLP / SCP	OVP / OLP / SCP	OVP / OLP / SCP + diagnostics	OVP / OLP / SCP + giám sát thông minh
Chứng nhận	CE, UL, EAC, RoHS	CE, UL, cUL, EN	CE, UL, ATEX	CE, UL, IECEx, SIL3
Giá tham khảo	⭐ Thấp nhất (kinh tế)	⭐⭐ Trung bình	⭐⭐⭐ Cao	⭐⭐⭐⭐ Cao nhất

2. Phân tích chi tiết

🔹 Bộ nguồn tủ điện công nghiệp MEAN WELL NDR-480-24

• Ưu điểm: Giá thành rẻ nhất, hiệu suất 91%, thiết kế nhỏ gọn, dễ thay thế.

• Nhược điểm: Không có chức năng giám sát nâng cao.

• Ứng dụng: Tủ điện công nghiệp vừa và nhỏ, PLC, biến tần, motor, server.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🔹 Omron S8VK-G48024

• Ưu điểm: Thương hiệu Nhật uy tín, độ tin cậy cao, chịu nhiệt tốt.

• Nhược điểm: Giá cao hơn MEAN WELL ~15–20%.

• Ứng dụng: Nhà máy Nhật, dây chuyền lắp ráp, công nghiệp điện tử.

🔹 Siemens SITOP PSU8200

• Ưu điểm: Tích hợp chức năng diagnostics & redundancy, giao tiếp với hệ SCADA.

• Nhược điểm: Giá cao gấp ~2 lần MEAN WELL, kích thước lớn.

• Ứng dụng: Nhà máy lớn, công nghiệp nặng, hệ thống cần đồng bộ Siemens.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🔹 Phoenix Contact QUINT-PS

• Ưu điểm: Hiệu suất cao nhất (93%), có SIL3, IECEx, giám sát nguồn thông minh, độ tin cậy tuyệt đối.

• Nhược điểm: Giá cao nhất (gấp 2.5–3 lần MEAN WELL).

• Ứng dụng: Trạm dầu khí, hóa chất, data center, dây chuyền quan trọng cần không downtime.

3. Kết luận lựa chọn

• Nếu bạn cần giải pháp kinh tế, hiệu quả, dễ lắp đặt 👉 Bộ nguồn tủ điện công nghiệp MEAN WELL NDR-480-24

• Nếu bạn cần độ tin cậy cao hơn, phù hợp dây chuyền Nhật 👉 Omron S8VK-G48024.

• Nếu bạn cần tích hợp SCADA, redundancy 👉 Siemens SITOP PSU8200.

• Nếu bạn cần cấp nguồn cho hệ thống quan trọng (oil & gas, dược phẩm, data center) 👉 Phoenix Contact QUINT-PS.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế – Bộ nguồn tủ điện công nghiệp MEAN WELL NDR-480-24

• Tủ điện công nghiệp: cấp nguồn 24VDC cho PLC Siemens, Omron, Mitsubishi.

• Máy CNC & Robot công nghiệp: nuôi driver, servo motor.

• Data center & server: nguồn cấp dự phòng ổn định.

• Hệ thống viễn thông: cấp nguồn switch, router, BTS.

📞 Tư vấn chọn bộ nguồn theo ngành: 0909 399 174 – Bộ nguồn tủ điện công nghiệp MEAN WELL NDR-480-24

💡 Kết luận

Bộ nguồn tủ điện công nghiệp MEAN WELL NDR-480-24 là bộ nguồn DIN rail lý tưởng khi bạn cần:

• Nguồn ổn định, độ tin cậy cao cho tủ điện công nghiệp.

• Chi phí hợp lý nhưng vẫn đạt chuẩn quốc tế CE, UL.

• Hoạt động bền bỉ 24/7 với tuổi thọ MTBF > 500,000h.
