Bộ mã hóa Angst+Pfister – Giải pháp đo vị trí và tốc độ chính xác

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

Giới thiệu tổng quan

Bộ mã hóa Angst+Pfister là thiết bị dùng để xác định chính xác vị trí, góc quay, tốc độ quay và hướng chuyển động của trục hoặc cơ cấu chuyển động trong máy công nghiệp. Đây là nhóm thiết bị quan trọng trong các hệ thống tự động hóa, máy điều khiển chuyển động, động cơ servo, động cơ bước, dây chuyền sản xuất và thiết bị cơ khí chính xác.

Danh mục của Angst+Pfister gồm nhiều loại bộ mã hóa quay, trong đó có bộ mã hóa tuyệt đối, bộ mã hóa gia tăng, bộ mã hóa quang học, bộ mã hóa từ tính, loại trục đặc và loại trục rỗng. Các sản phẩm được cung cấp từ nhiều nhà sản xuất chuyên về công nghệ đo vị trí như ELTRA, Nemicon và US Digital. Một số dòng có độ phân giải cao, đáp ứng yêu cầu đo chuyển động chính xác trong thiết bị công nghiệp.

Bên cạnh bộ mã hóa hoàn chỉnh, Angst+Pfister còn cung cấp bộ mã hóa dạng lắp ghép, cho phép tích hợp trực tiếp vào động cơ, trục hoặc cơ cấu chuyển động. Nhóm sản phẩm này phù hợp với những thiết bị có không gian lắp đặt hạn chế hoặc yêu cầu thiết kế riêng.

Tính năng kỹ thuật nổi bật

Bộ mã hóa Angst+Pfister có nhiều lựa chọn về nguyên lý hoạt động, kiểu lắp đặt và tín hiệu đầu ra. Tùy từng sản phẩm, thiết bị có thể sử dụng phương pháp quang học hoặc từ tính để phát hiện chuyển động.

Bộ mã hóa gia tăng tạo ra tín hiệu theo từng bước chuyển động, từ đó bộ điều khiển có thể xác định tốc độ, hướng quay và vị trí tương đối của trục. Trong khi đó, bộ mã hóa tuyệt đối cung cấp giá trị vị trí cụ thể, phù hợp với các hệ thống cần xác định vị trí ngay sau khi khởi động.

Một số sản phẩm có độ phân giải lên đến 72.000 xung trên mỗi vòng đối với loại gia tăng và 18 bit đối với loại tuyệt đối một vòng. Các dạng tín hiệu có thể gồm tín hiệu xung A/B, A/B/Z, tín hiệu vi sai, tín hiệu dòng, tín hiệu điện áp, giao tiếp SPI, SSI, PWM và một số dạng tín hiệu khác tùy cấu hình.

Nhiều sản phẩm có thể làm việc trong khoảng nhiệt độ rộng, từ khoảng -40°C đến +125°C, đồng thời có nhiều cấp bảo vệ vỏ khác nhau như IP40, IP50, IP65 và IP67.

Thông số kỹ thuật tiêu chuẩn

Đặc điểm	Lựa chọn tiêu biểu
Loại bộ mã hóa	Tuyệt đối, gia tăng
Nguyên lý đo	Quang học, từ tính
Kiểu trục	Trục đặc, trục rỗng
Độ phân giải	Tùy dòng, lên đến 72.000 xung/vòng
Độ phân giải tuyệt đối	Có dòng lên đến 18 bit
Tín hiệu đầu ra	A/B, A/B/Z, vi sai, SPI, SSI, PWM và các dạng khác
Cấp bảo vệ	IP40, IP50, IP65, IP67 tùy sản phẩm
Nhiệt độ làm việc	Một số dòng từ -40°C đến +125°C
Ứng dụng	Động cơ, máy tự động, thiết bị điều khiển chuyển động

Thông số thực tế thay đổi theo từng mã sản phẩm. Khi lựa chọn, cần xác định đồng thời độ phân giải, đường kính trục, kiểu lắp, điện áp cấp, dạng tín hiệu và giao diện mà bộ điều khiển đang sử dụng.

Sensorsandpower HP-18
Sensorsandpower CP-2FL
Sensorsandpower CP-2FL-6
Sensorsandpower CP-2FK(x)J
Sensorsandpower CP-2FB(x)J
Sensorsandpower CP-2FBxJ-6
Sensorsandpower CP-2FCB(m)
Sensorsandpower CP-2FCx-6
Sensorsandpower CP-2FABSJ
Sensorsandpower CP-2F-xxSRB-x
Sensorsandpower CP-2FWP-10S
Sensorsandpower CPP-35x
Sensorsandpower CPP-45x
Sensorsandpower CPP-45Bx2
Sensorsandpower CPP-45SB
Sensorsandpower CPP-45RBN
Sensorsandpower CPP-45BJ
Sensorsandpower CPP-60
Sensorsandpower CPP-45
Sensorsandpower CP-16U
Sensorsandpower CP-2UxN
Sensorsandpower QP-2Hx
Sensorsandpower CP-2HB
Sensorsandpower CP-20H

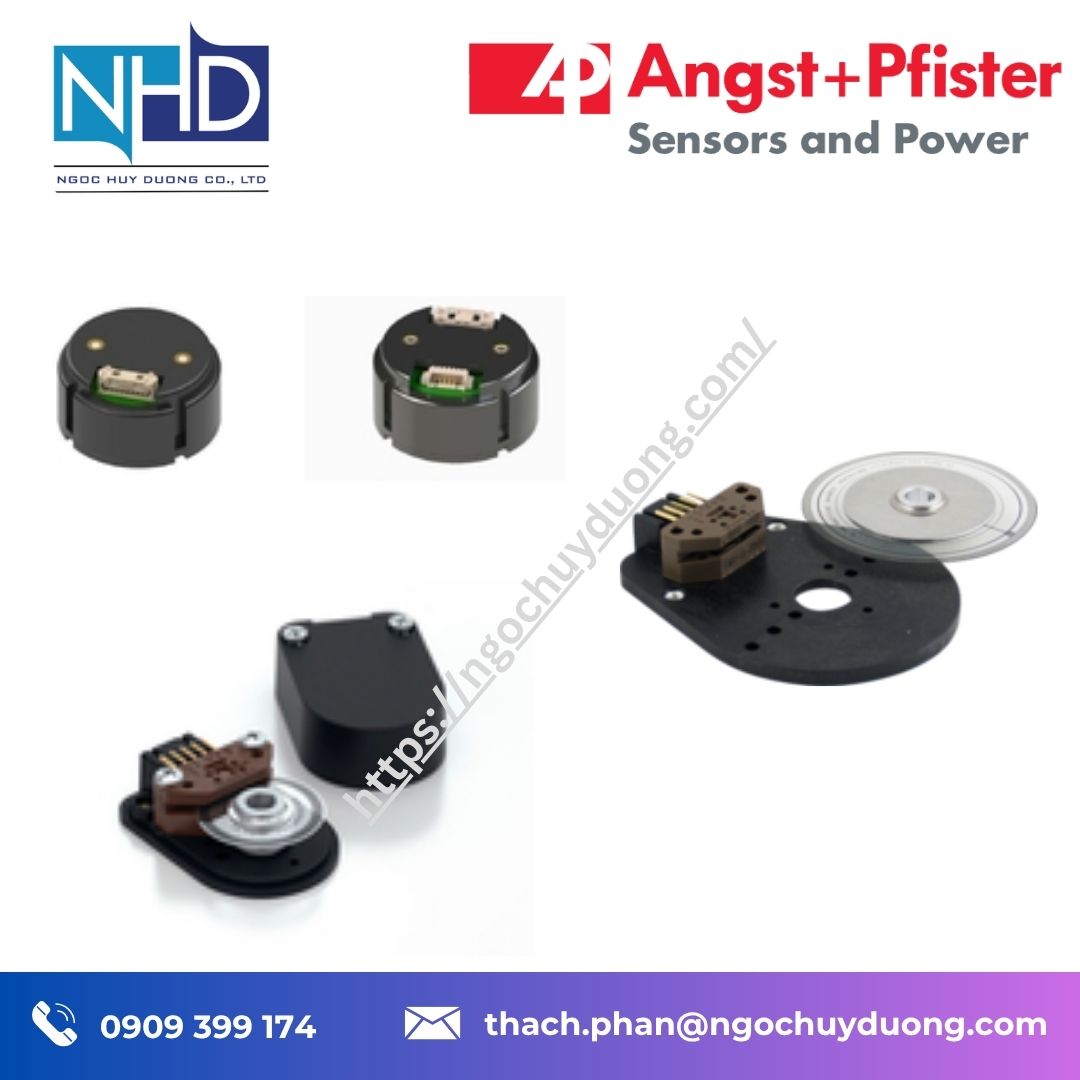

Bộ mã hóa dạng lắp ghép

Bộ mã hóa dạng lắp ghép của Angst+Pfister được thiết kế để tích hợp vào các cơ cấu chuyển động thay vì sử dụng một bộ mã hóa hoàn chỉnh có vỏ riêng. Đây là lựa chọn phù hợp cho động cơ bước, động cơ servo và các thiết bị cần phản hồi vị trí với kích thước nhỏ.

Danh mục có nhiều dòng như Angst+Pfister L2, Angst+Pfister E2, Angst+Pfister E3, Angst+Pfister E4T, Angst+Pfister E5, Angst+Pfister E6, Angst+Pfister E8T, Angst+Pfister E16, Angst+Pfister EM1, Angst+Pfister EM2, Angst+Pfister MA4, Angst+Pfister MAE4 cùng nhiều cấu hình khác.

Riêng Angst+Pfister E16 là bộ mã hóa quang học dạng lắp ghép, có độ phân giải từ 250 đến 4.096 xung/vòng, điện áp 5 V, tín hiệu A/B/Z và kích thước vỏ khoảng 16 mm. Thiết bị có thể làm việc trong khoảng -40°C đến 100°C.

Tương thích – thay thế – mở rộng

Một ưu điểm của nhóm bộ mã hóa này là có nhiều lựa chọn về độ phân giải, đường kính trục và dạng tín hiệu. Vì vậy, người dùng có thể lựa chọn cấu hình phù hợp với bộ điều khiển hiện có mà không nhất thiết phải thay đổi toàn bộ hệ thống.

Đối với động cơ và thiết bị tự động hóa, bộ mã hóa có thể cung cấp tín hiệu phản hồi để bộ điều khiển theo dõi chuyển động, điều chỉnh tốc độ hoặc xác định vị trí của cơ cấu. Các sản phẩm của US Digital trong danh mục Angst+Pfister cũng có nhiều lựa chọn về kích thước khung động cơ, đường kính trục và độ phân giải, hỗ trợ tích hợp vào nhiều thiết bị khác nhau.

Ứng dụng thực tế

Bộ mã hóa Angst+Pfister có thể được sử dụng trong:

• Động cơ servo và động cơ bước.
• Máy tự động hóa công nghiệp.
• Máy gia công và thiết bị cơ khí chính xác.
• Hệ thống điều khiển chuyển động.
• Dây chuyền sản xuất tự động.
• Máy đóng gói và thiết bị định vị.
• Hệ thống robot và cơ cấu truyền động.
• Thiết bị cần kiểm soát tốc độ và vị trí.
• Máy có yêu cầu phản hồi chuyển động theo thời gian thực.

Đối với những hệ thống có kích thước nhỏ, bộ mã hóa dạng lắp ghép giúp tiết kiệm không gian và thuận tiện khi tích hợp trực tiếp vào động cơ hoặc trục truyền động.

Tại sao nên mua bộ mã hóa Angst+Pfister tại Ngọc Huy Dương?

Ngọc Huy Dương cung cấp thiết bị công nghiệp cho các nhà máy, đơn vị tự động hóa, nhà thầu cơ điện và doanh nghiệp sản xuất tại Việt Nam. Với bộ mã hóa Angst+Pfister, chúng tôi hỗ trợ lựa chọn sản phẩm dựa trên loại động cơ, kích thước trục, độ phân giải, tín hiệu đầu ra, điện áp cấp và điều kiện làm việc.

Việc lựa chọn đúng cấu hình ngay từ đầu giúp hạn chế tình trạng tín hiệu không tương thích, sai kích thước lắp đặt hoặc không đáp ứng yêu cầu điều khiển của hệ thống.

Một số dòng và mã sản phẩm tiêu biểu

Bộ mã hóa Angst+Pfister: N20MA ST/MT, 7S, S4T, 18SA, 18S, 28S, MA3, S1, 38S, 38SG, 38H, CE32R, CE36M, OEZ, OMS-T.

Bộ mã hóa dạng lắp ghép Angst+Pfister: L2, PS40J, PS40R, E2, E3, E4T, E5, E6, EM1, EM2, MA4, MAE4, Disk-1, Disk-2, Hubdisk-1, Hubdisk-2, E8T, E16 và các dòng khác.

Liên hệ Ngọc Huy Dương

Công ty TNHH Ngọc Huy Dương
🌐 Website: www.ngochuyduong.com
☎️ Hotline: 0909 399 174
✉️ Email: thach.phan@ngochuyduong.com

Liên hệ để được tư vấn bộ mã hóa Angst+Pfister phù hợp với động cơ, trục truyền động và hệ thống điều khiển.

Câu hỏi thường gặp

1. Bộ mã hóa Angst+Pfister dùng để làm gì?
Thiết bị dùng để xác định vị trí, tốc độ, hướng quay hoặc chuyển động của trục và cơ cấu máy.

2. Bộ mã hóa tuyệt đối và gia tăng khác nhau thế nào?
Loại tuyệt đối cung cấp giá trị vị trí cụ thể, trong khi loại gia tăng tạo tín hiệu theo sự thay đổi chuyển động và thường được dùng để xác định vị trí tương đối, tốc độ và hướng quay.

3. Có thể dùng bộ mã hóa dạng lắp ghép cho động cơ không?
Có. Các dòng dạng lắp ghép được thiết kế để tích hợp vào động cơ hoặc cơ cấu chuyển động, đặc biệt phù hợp với những thiết bị có không gian lắp đặt hạn chế.

4. Khi chọn bộ mã hóa cần quan tâm thông số nào?
Cần kiểm tra độ phân giải, đường kính trục, kiểu lắp, điện áp cấp, dạng tín hiệu đầu ra, cấp bảo vệ và khoảng nhiệt độ làm việc.

5. Ngọc Huy Dương có cung cấp nhiều mã bộ mã hóa Angst+Pfister không?
Có. Danh mục gồm nhiều dòng bộ mã hóa hoàn chỉnh và bộ mã hóa dạng lắp ghép với nhiều cấu hình khác nhau, phục vụ các hệ thống tự động hóa và điều khiển chuyển động.
