Bộ bánh răng côn FLENDER – Gia công chính xác, truyền mô-men cao và độ bền vượt trội

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp, linh kiện truyền động và giải pháp truyền động tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan Bộ bánh răng côn FLENDER

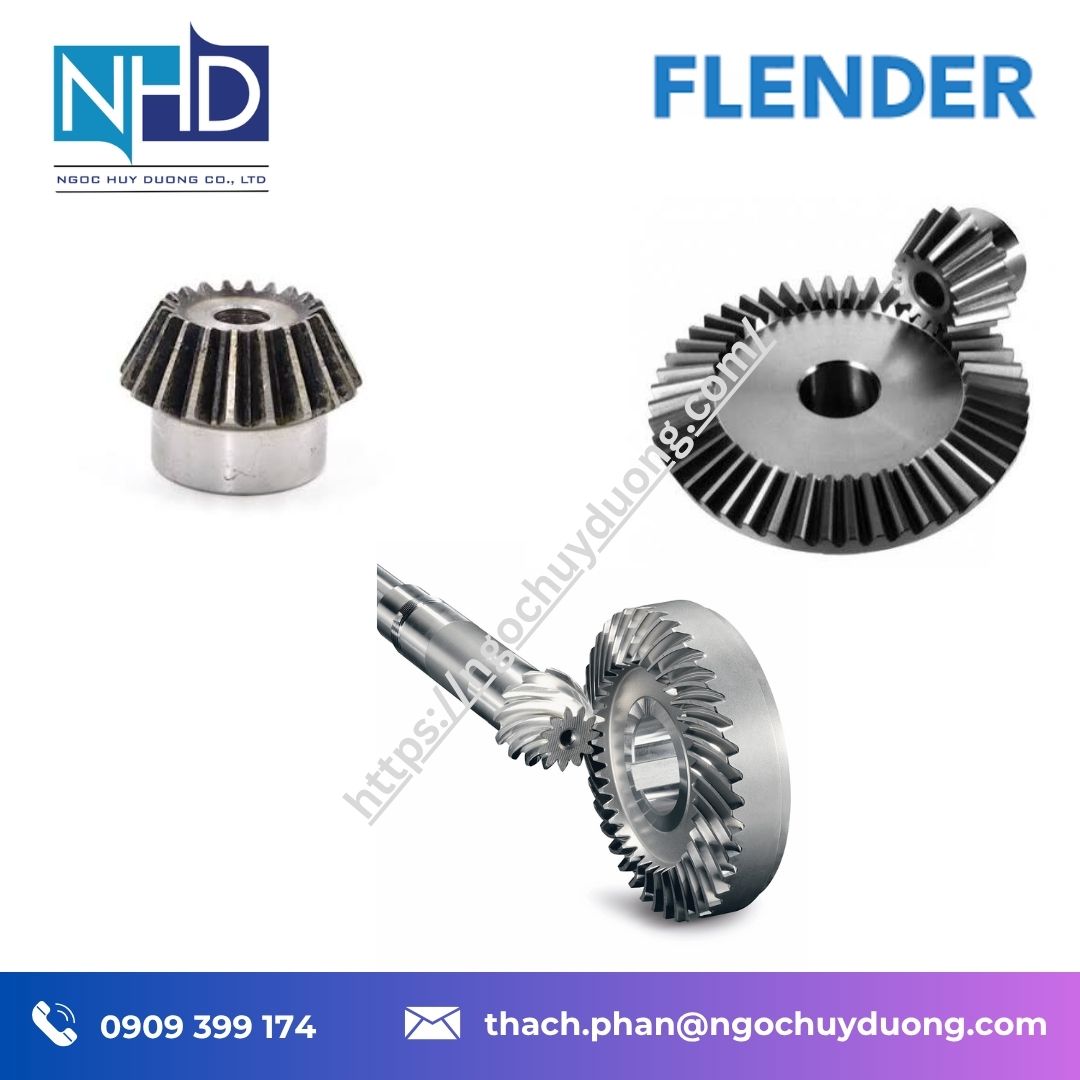

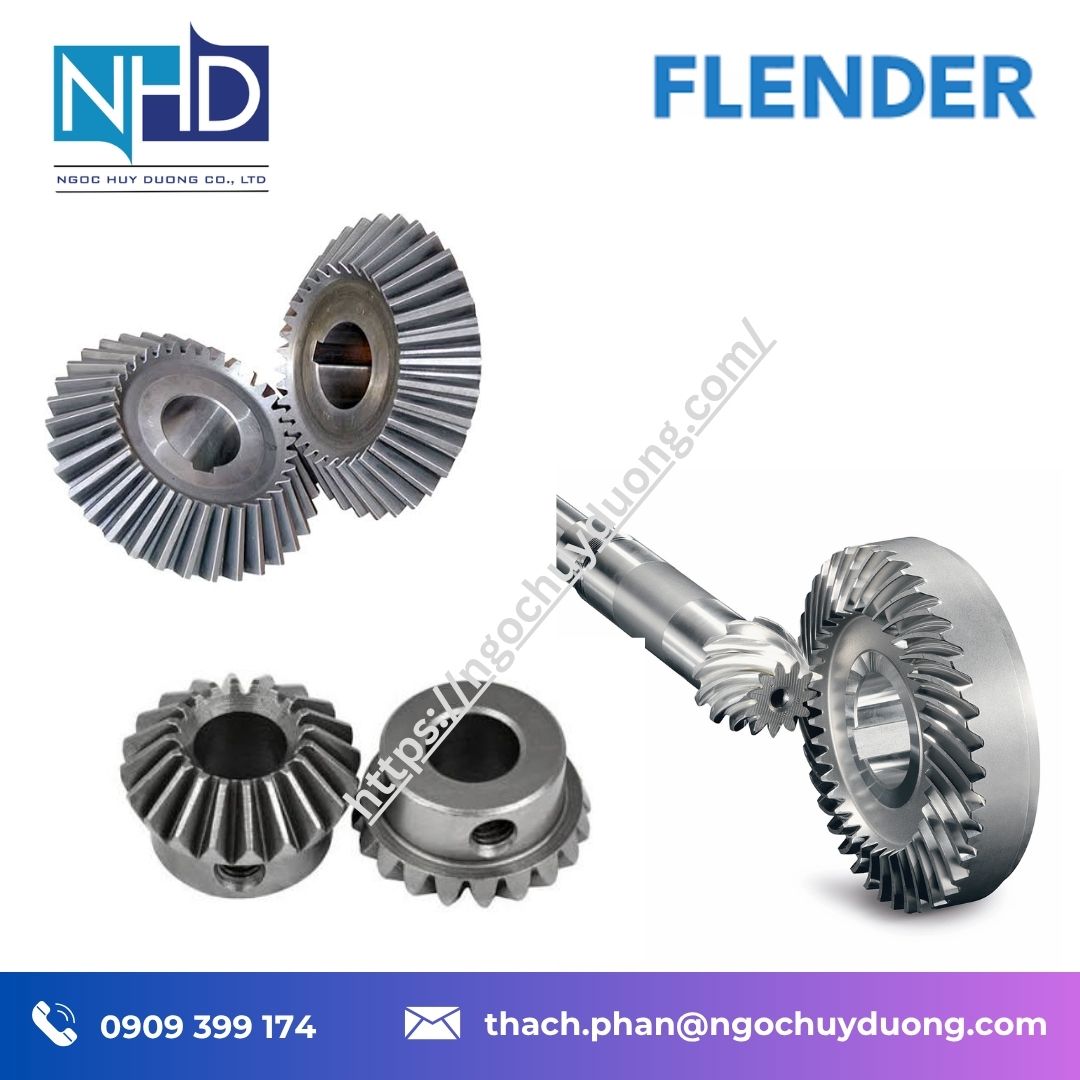

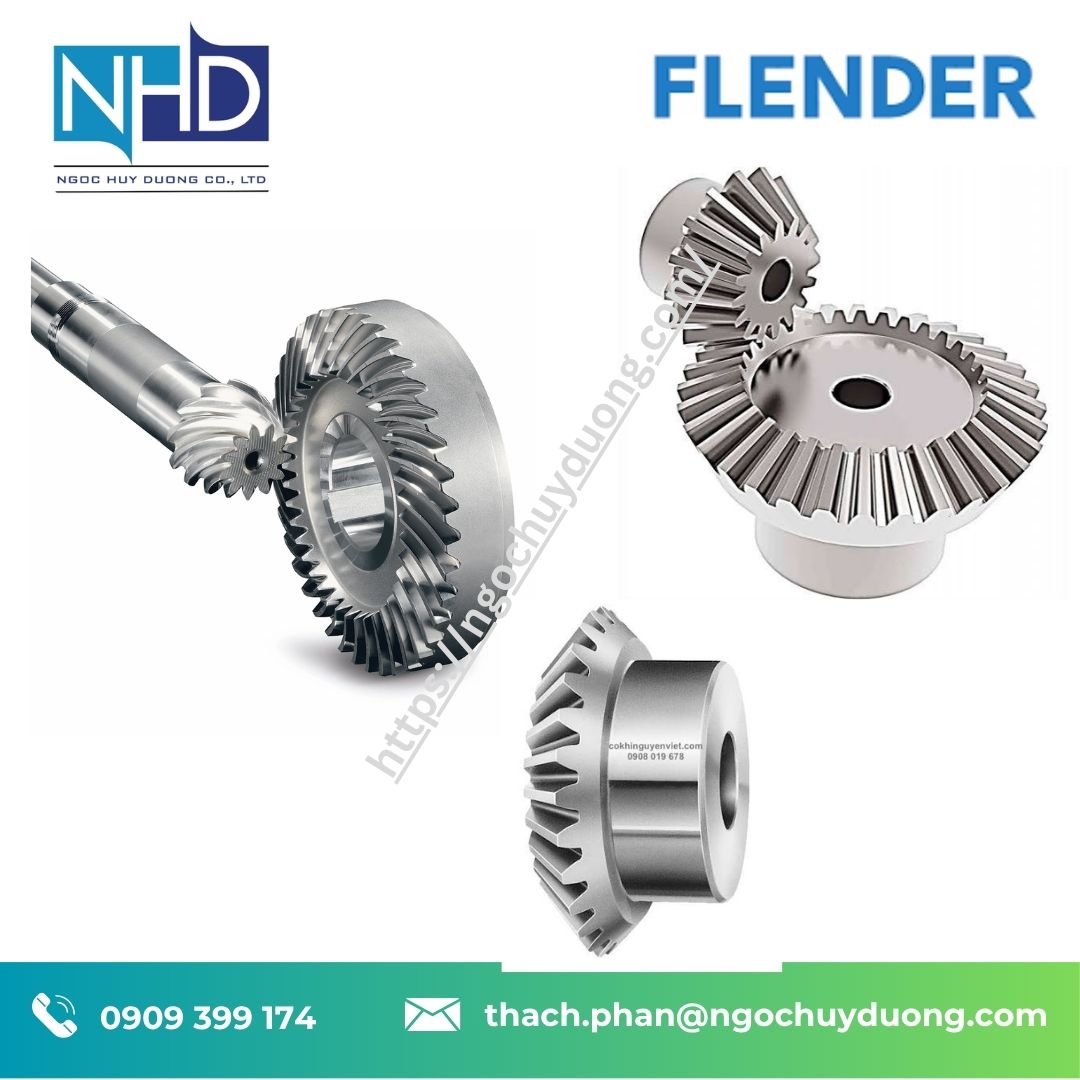

Bộ bánh răng côn FLENDER (FLENDER Bevel Gear Sets) là cụm chi tiết truyền động bánh răng côn được thiết kế và chế tạo cho các hệ thống truyền động công nghiệp yêu cầu cao về độ chính xác ăn khớp, khả năng truyền mô-men, độ êm khi vận hành và tuổi thọ làm việc.

Theo thông tin chính thức từ FLENDER, hãng sản xuất các bộ bánh răng côn bằng nhiều phương pháp gia công khác nhau, bao gồm mài, rà (lapping) và HPG. Với nền tảng chuyên môn lâu năm trong lĩnh vực hộp số và hệ thống truyền động, FLENDER có khả năng phân tích yêu cầu ứng dụng và phát triển giải pháp bánh răng côn theo từng hệ thống truyền động cụ thể.

Bộ bánh răng được chế tạo theo biên dạng răng Cyclo-Palloid, hướng đến khả năng truyền mô-men cao, vận hành êm, giảm mài mòn và kéo dài tuổi thọ. FLENDER cũng nhấn mạnh khả năng truy xuất nguồn gốc thông qua hồ sơ quy trình sản xuất, cùng việc thực hiện toàn bộ các công đoạn sản xuất, bao gồm nhiệt luyện, tại một cơ sở.

Danh mục có thể đáp ứng nhiều cấu hình với:

• Số răng từ 6 đến 120.
• Tỷ số truyền từ 1:1 đến 1:10.
• Module pháp tuyến Mn từ 1,35 đến 18,5 mm, tùy phương pháp gia công.
• Đường kính tham chiếu d02 từ 50 đến 1.250 mm, tùy công nghệ chế tạo.
• Cấp chính xác theo DIN 3965 lên đến Q6 đối với các bộ bánh răng HPG và mài.

📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Bộ bánh răng côn FLENDER

---

⚙️ Tính năng kỹ thuật nổi bật Bộ bánh răng côn FLENDER

1. Độ chính xác gia công cao

FLENDER sử dụng nhiều phương pháp gia công chuyên dụng cho bánh răng côn, bao gồm HPG, grinding và lapping. Đối với bộ bánh răng gia công bằng HPG hoặc mài, cấp chất lượng theo DIN 3965 có thể đạt Q6.

Độ chính xác cao giúp kiểm soát tốt quá trình ăn khớp giữa bánh răng chủ động và bị động, đặc biệt quan trọng đối với các hệ thống truyền động làm việc liên tục.

2. Khả năng truyền mô-men cao

Biên dạng răng Cyclo-Palloid được FLENDER sử dụng nhằm tạo ra bộ bánh răng có khả năng truyền mô-men cao, đồng thời duy trì vận hành êm và giảm mài mòn. Đây là yếu tố quan trọng trong các ứng dụng công nghiệp có tải lớn và yêu cầu vận hành ổn định.

3. Dải kích thước và tỷ số truyền rộng

Bộ bánh răng côn FLENDER có số răng từ 6–120 và tỷ số truyền từ 1:1 đến 1:10, cho phép lựa chọn cấu hình phù hợp với nhiều thiết kế truyền động khác nhau.

4. Truy xuất nguồn gốc sản xuất

FLENDER cung cấp khả năng truy xuất thông qua hồ sơ quy trình sản xuất, giúp kiểm soát chất lượng và nguồn gốc của sản phẩm trong quá trình chế tạo.

5. Có thể đáp ứng yêu cầu phân cấp hàng hải

Tùy yêu cầu dự án, bộ bánh răng côn FLENDER có thể được cung cấp với các tùy chọn phân cấp từ các tổ chức hàng hải như ABS, DNV, Lloyd’s Register, Bureau Veritas, Germanischer Lloyd, Korean Register, CCS, RINA, RS và NK.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

---

📋 Thông số kỹ thuật tiêu chuẩn Bộ bánh răng côn FLENDER

Thông số kỹ thuật	Giá trị điển hình
Loại sản phẩm	Bộ bánh răng côn
Biên dạng răng	Cyclo-Palloid
Số răng z	6 – 120
Độ lệch Offset Av	±120
Module pháp tuyến Mn – HPG	4,5 – 18,5 mm
Module pháp tuyến Mn – Grinding	1,35 – 15,5 mm
Module pháp tuyến Mn – Lapping	1,35 – 12 mm
Cấp chính xác DIN 3965 Q – HPG/Grinding	Q6
Cấp chính xác DIN 3965 Q – Lapping	≥ Q8
Đường kính kẹp trục bánh răng dmax – HPG/Grinding	300 h6
Đường kính kẹp trục bánh răng dmax – Lapping	155 h6
Tỷ số truyền	1:1 – 1:10
Đường kính tham chiếu d02 – HPG	100 – 1.250 mm
Đường kính tham chiếu d02 – Grinding	70 – 1.000 mm
Đường kính tham chiếu d02 – Lapping	50 – 600 mm

Các thông số trên là phạm vi kỹ thuật được FLENDER công bố cho danh mục Bevel Gear Sets. Cấu hình thực tế cần được xác định theo yêu cầu tải, tốc độ, mô-men, kích thước lắp đặt và điều kiện làm việc của hệ thống.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

Flender Bevel Gear Sets
Flender FLUDEX FAO
Flender FLUDEX FAD
Flender FLUDEX FAE
Flender FLUDEX FAM
Flender FLUDEX FADB
Flender FLUDEX FADS
Flender FLUDEX FAK
Flender FLUDEX FAKB
Flender FLUDEX FAR
Flender FLUDEX FGO
Flender FLUDEX FGD
Flender FLUDEX FGE
Flender FLUDEX FGM
Flender FLUDEX FVO
Flender FLUDEX FVD
Flender FLUDEX FVE
Flender FLUDEX FVM
Flender FLUDEX FVVM
Flender FLUDEX FNO
Flender FLUDEX FNA
Flender FLUDEX FND
Flender FLUDEX FNDB
Flender FLUDEX FNDS
Flender FLUDEX EOC

---

🧱 Vật liệu & xử lý – Độ bền vượt trội Bộ bánh răng côn FLENDER

FLENDER tập trung vào quy trình chế tạo chính xác và kiểm soát toàn bộ chuỗi sản xuất bánh răng. Theo thông tin sản phẩm, tất cả các công đoạn sản xuất, bao gồm nhiệt luyện, được thực hiện tại một nhà máy, qua đó hỗ trợ kiểm soát chất lượng đồng nhất trong toàn bộ quá trình chế tạo.

Các bộ bánh răng có thể được chế tạo bằng:

• HPG – phương pháp gia công bánh răng được FLENDER sử dụng cho các bộ bánh răng yêu cầu độ chính xác cao.
• Grinding – mài bánh răng – cho khả năng đạt cấp chính xác cao.
• Lapping – rà bánh răng – phù hợp với các cấu hình và yêu cầu gia công tương ứng.

FLENDER cho biết các bộ bánh răng được chế tạo bằng những máy mài bánh răng côn điều khiển CNC như G 60 và G 100, cùng các máy gia công C-60 và C-100-U.

Thành phẩm hướng đến các yêu cầu quan trọng của truyền động công nghiệp như:

• Khả năng truyền mô-men cao.
• Vận hành êm.
• Mức độ mài mòn thấp.
• Tuổi thọ làm việc dài.
• Độ chính xác theo yêu cầu thiết kế.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

---

🔁 Tương thích – Thay thế – Mở rộng Bộ bánh răng côn FLENDER

Bộ bánh răng côn là một trong những thành phần quan trọng của hệ thống truyền động, đặc biệt khi cần đổi hướng truyền mô-men giữa các trục bố trí vuông góc hoặc theo một góc xác định.

Với dải số răng, module, đường kính và tỷ số truyền rộng, bộ bánh răng côn FLENDER có thể được lựa chọn để phục vụ nhiều thiết kế truyền động khác nhau.

Trong trường hợp thay thế bộ bánh răng hiện hữu, không nên chỉ đối chiếu kích thước bên ngoài. Cần kiểm tra đồng thời:

• Số răng của bánh chủ động và bánh bị động.
• Tỷ số truyền.
• Module.
• Đường kính tham chiếu.
• Góc và độ lệch hình học.
• Kích thước trục và đường kính lắp đặt.
• Cấp chính xác.
• Mô-men truyền.
• Tốc độ quay.
• Điều kiện bôi trơn và tải thực tế.

Ngọc Huy Dương có thể hỗ trợ đối chiếu thông số kỹ thuật và xác định cấu hình phù hợp dựa trên model hộp số, bản vẽ hoặc bộ bánh răng hiện tại.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

---

🎯 Ứng dụng thực tế Bộ bánh răng côn FLENDER

FLENDER công bố bộ bánh răng côn được sử dụng trong nhiều hệ thống truyền động công nghiệp và các ứng dụng chuyên dụng.

🏭 Ngành thép và cán

Bộ bánh răng côn được sử dụng trong các hộp số thiết kế đặc biệt cho ngành thép và máy cán, nơi hệ thống truyền động phải làm việc với tải lớn và yêu cầu cao về độ tin cậy.

🪨 Máy nghiền cone

Bộ bánh răng được ứng dụng trong cone crusher phục vụ ngành xi măng và chế biến đá. Đây là nhóm ứng dụng yêu cầu khả năng truyền tải cao và độ bền tốt trong điều kiện tải nặng.

⚓ Hệ thống đẩy tàu

Bộ bánh răng côn FLENDER được sử dụng trong bow thrusters và thrusters cho ngành hàng hải, nơi yêu cầu cao về độ tin cậy và khả năng đáp ứng các tiêu chuẩn phân cấp hàng hải.

🚆 Phương tiện đường sắt

Sản phẩm được ứng dụng cho wheel sets của phương tiện đường sắt phục vụ giao thông ngoại ô và đường dài.

⚙️ Máy cơ khí và gia công kim loại

Bộ bánh răng côn có thể được sử dụng trong các hệ thống truyền động của máy cơ khí và máy gia công kim loại, đặc biệt trong những thiết kế cần truyền mô-men chính xác và ổn định.

📞 Gọi tư vấn theo ứng dụng: 0909 399 174 – Bộ bánh răng côn FLENDER

---

💡 Tại sao nên mua Bộ bánh răng côn FLENDER tại Ngọc Huy Dương?

1. Sản phẩm FLENDER chính hãng

Ngọc Huy Dương cung cấp thiết bị và linh kiện truyền động công nghiệp, hỗ trợ khách hàng lựa chọn sản phẩm phù hợp với yêu cầu kỹ thuật của hệ thống.

2. Hỗ trợ đối chiếu thông số

Đối với bánh răng côn, việc lựa chọn đúng cấu hình phụ thuộc vào nhiều thông số hình học và tải. Ngọc Huy Dương hỗ trợ kiểm tra thông tin từ model, nameplate, bản vẽ kỹ thuật hoặc bộ bánh răng hiện tại.

3. Phù hợp nhiều ngành công nghiệp

Bộ bánh răng côn FLENDER có phạm vi ứng dụng rộng, từ thép, xi măng, khai khoáng, cơ khí đến hàng hải và đường sắt.

4. Hỗ trợ kỹ thuật

Đội ngũ kỹ thuật có thể hỗ trợ khách hàng xác định các thông số cần thiết trước khi đặt hàng, hạn chế tình trạng lựa chọn sai module, tỷ số truyền hoặc kích thước lắp đặt.

5. Hỗ trợ sản phẩm theo yêu cầu

FLENDER nhấn mạnh năng lực phân tích ứng dụng và phát triển giải pháp tùy chỉnh cho hệ thống truyền động. Đây là lợi thế quan trọng đối với các dự án OEM, EPC và các hệ thống cần thay thế linh kiện đặc thù.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

---

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật Bộ bánh răng côn FLENDER

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Để được tư vấn Bộ bánh răng côn FLENDER, khách hàng nên cung cấp model thiết bị hoặc các thông tin như:

• Số răng.
• Module.
• Tỷ số truyền.
• Đường kính tham chiếu.
• Kích thước trục.
• Tốc độ quay.
• Mô-men truyền.
• Công suất.
• Điều kiện làm việc.
• Bản vẽ hoặc hình ảnh bộ bánh răng cần thay thế.

Ngọc Huy Dương hỗ trợ kiểm tra cấu hình và tư vấn giải pháp phù hợp cho từng hệ thống truyền động.

---

🧩 Phiên bản & Mã sản phẩm Bộ bánh răng côn FLENDER

Tên sản phẩm: FLENDER Bevel Gear Sets
Nhóm sản phẩm: Further Components
Mã trang sản phẩm: ATN02102

Các phạm vi cấu hình chính:

• Số răng: z = 6–120.
• Tỷ số truyền: 1:1–1:10.
• Module Mn: 1,35–18,5 mm tùy phương pháp gia công.
• Đường kính tham chiếu: 50–1.250 mm tùy phương pháp gia công.
• Cấp chính xác: đến Q6 theo DIN 3965 đối với HPG và Grinding.

📩 Bạn cần bảng model Bộ bánh răng côn FLENDER đầy đủ?
Gửi yêu cầu: thach.phan@ngochuyduong.com

---

🧩 FAQ – Bộ bánh răng côn FLENDER

1. Bộ bánh răng côn FLENDER dùng để làm gì?

Sản phẩm được sử dụng làm chi tiết truyền động trong nhiều hệ thống công nghiệp, bao gồm hộp số chuyên dụng cho ngành thép, cone crusher, hệ thống thruster hàng hải, bộ bánh xe đường sắt và máy cơ khí.

2. Bộ bánh răng côn FLENDER có những phương pháp gia công nào?

FLENDER sản xuất bánh răng côn bằng các phương pháp HPG, mài (Grinding) và rà (Lapping) tùy theo cấu hình và yêu cầu kỹ thuật.

3. Bộ bánh răng côn FLENDER có tỷ số truyền bao nhiêu?

Danh mục sản phẩm công bố phạm vi tỷ số truyền từ 1:1 đến 1:10.

4. Cấp chính xác của bánh răng FLENDER là bao nhiêu?

Theo DIN 3965, bộ bánh răng chế tạo bằng HPG và Grinding có thể đạt Q6, trong khi cấu hình Lapping có cấp chất lượng từ Q8 trở lên theo thông tin FLENDER công bố.

5. Bộ bánh răng côn FLENDER có dùng cho ngành hàng hải không?

Có. FLENDER công bố ứng dụng cho bow thrusters/thrusters trong kỹ thuật hàng hải và cung cấp tùy chọn phân cấp từ nhiều tổ chức như ABS, DNV, Lloyd’s Register, Bureau Veritas và các tổ chức đăng kiểm khác.
